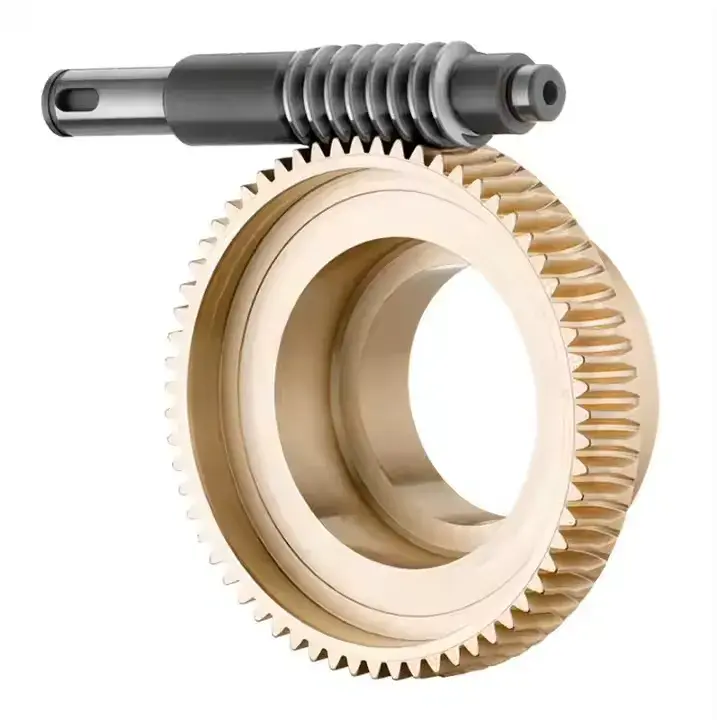

Schneckenrad aus Messing

Raydafon ist ein in China ansässiger OEM-Hersteller und Lieferant von Messingschneckenrädern für Schneckengetriebe in Maschinenbau, metallurgischen Geräten, medizinischen Geräten, Schiffbau und automatisierter Lagerhaltung. Bei der Standardproduktion wird ZCuSn10Pb1-Zinnbronze mit einer Härte von HB≥80 und einer etwa 30 % höheren Verschleißfestigkeit als bei gewöhnlichem Messing verwendet. Das Zahnrad wird in fünf Präzisionsschritten bearbeitet – Gießen, Grobdrehen, Feindrehen, Wälzfräsen und Schleifen – und erreicht mit der passenden Schnecke eine Zahnoberflächenrauheit Ra≤1,6 μm und einen Eingriffsfehler von unter 0,05 mm. Der Getriebewirkungsgrad liegt etwa 15 % über dem nationalen Standard und die Selbstschmierleistung verringert die Ölabhängigkeit. Ein kontinuierlicher 5000-Stunden-Betriebstest zeigt eine Verschleißrate von weniger als 0,01 mm pro 100 Stunden. Standardprobe: Modul 0,5, 20 Zähne, Zahndurchmesser 11,2 mm, Höhe 12 mm, Außendurchmesser 11 mm, Bohrung 4 mm, Gewicht 16 g. Benutzerdefinierte Module, Zähnezahl, Außendurchmesser von 50 mm bis 300 mm und Materialqualität werden unterstützt. Bei Standardbestellungen beträgt die Lieferzeit etwa 15 Tage. Senden Sie Zeichnung, Materialqualität, Menge und Zielhafen für ein schnelles Angebot.
China OEM-Hersteller von Messingschneckenrädern

Hersteller von Messingschneckenrädern für Schneckengetriebe in der Maschinenbau-, Medizin- und Schiffbauausrüstung

Raydafon ist ein in China ansässiger Hersteller und Lieferant von Messingschneckenrädern, die direkt ab Werk produzieren. Dieses Messingschneckenrad verwendet ZCuSn10Pb1-Zinnbronze mit einer Härte HB≥80 und einer etwa 30 % höheren Verschleißfestigkeit als gewöhnliches Messing. Die Bearbeitung erfolgt in fünf Präzisionsschritten – Gießen, Grobdrehen, Feindrehen, Wälzfräsen und Schleifen – und erreicht mit der passenden Schnecke eine Zahnoberflächenrauheit Ra≤1,6 μm und einen Eingriffsfehler unter 0,05 mm. Der Übertragungswirkungsgrad liegt etwa 15 % über dem nationalen Standard, und ein 5000-Stunden-Dauerbetriebstest zeigt eine Verschleißrate von weniger als 0,01 mm pro 100 Stunden. Zu den Anwendungen gehören das Schwenken von Baggern, das Heben von Gabelstaplern, die Übertragung von Rollen in Walzwerken, rotierende Rahmen von CT-Scannern, die Einstellung von Behandlungsstühlen, das Wippen von Deckskränen und automatisierte Lagerstapler. Benutzerdefinierte Module, Zähnezahlen und Außendurchmesser von 50 mm bis 300 mm werden unterstützt. Senden Sie Zeichnung, Materialqualität, Menge und Zielhafen, um ein Angebot anzufordern.

HB≥80Härte
Ra≤1,6μmZahnoberfläche
<0,05 mmVernetzungsfehler
+15 %Effizienz im Vergleich zum nationalen Standard
15 TageStandardlieferung

Vorteile in Bezug auf Material, Präzision und Selbstschmierung

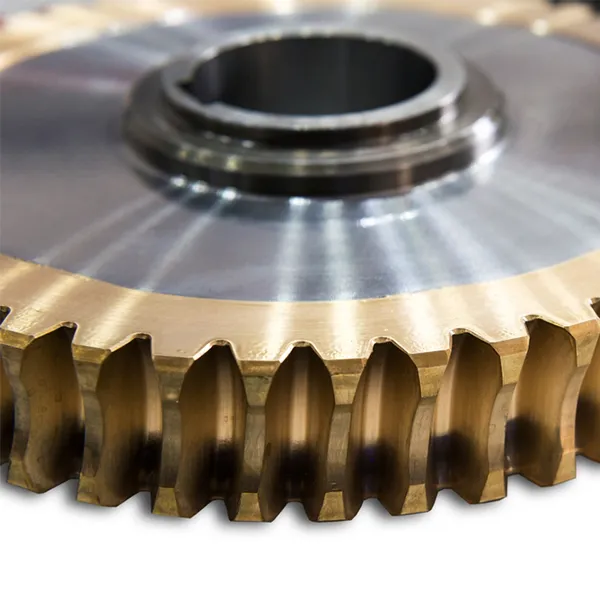

Raydafon stellt dieses Messingschneckenrad aus der Zinnbronze ZCuSn10Pb1 her. Im Vergleich zu gewöhnlichem Messing bietet diese Legierung eine höhere Härte, eine bessere Verschleißfestigkeit und eine stabilere Leistung unter Dauerbelastung. Der fünfstufige Produktionsprozess kontrolliert sowohl die Zahngeometrie als auch die Oberflächenbeschaffenheit, was für einen reibungslosen Eingriff mit der Schneckenwelle wichtig ist.

Schritt 1 – Gießen

ZCuSn10Pb1-Zinnbronze wird in Rohlinge mit kontrollierter Kornstruktur für stabile Härte gegossen.

Schritt 2 – Grob- und Feindrehen

Außendurchmesser, Bohrung, Stufe und Flächen werden vor dem Verzahnen auf Toleranz gedreht.

Schritt 3 – Wälzfräsen

Das Schrägzahnprofil wird passend zur Schneckenwelle zugeschnitten, wobei Zahnzahl und Modul pro Zeichnung kontrolliert werden.

Schritt 4 – Schleifen

Die Zahnoberfläche ist auf Ra≤1,6 μm geschliffen und der Eingriffsfehler mit der Schnecke wird unter 0,05 mm gehalten.

Schritt 5 – Inspektion und Verpackung

Härte, Abmessung und Eingriff werden überprüft. Vor dem Verpacken werden Rostschutzöl und Schutzfolie aufgetragen.

Für Käufer, die entsprechende Getriebe- und Getriebeteile beschaffen möchten, lesen Sie die vollständige ÜbersichtPräzisionsgetriebeKategorie, dieSchneckengetriebe und SchneckenwelleSeite und dieDuplex-SchneckengetriebeSeite.

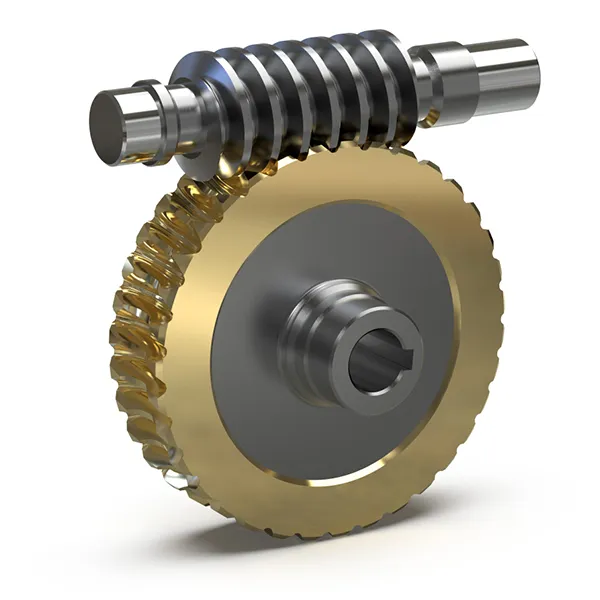

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
Messingschneckenrad aus ZCuSn10Pb1-Zinnbronze

Standardspezifikationen und Abmessungen

In den folgenden Tabellen sind die Standardbeispielspezifikationen, die Schneckenradgröße und die passende Schneckenradwellengröße aufgeführt. Benutzerdefinierte Module, Zähnezahl, Außendurchmesser von 50 mm bis 300 mm, Bohrung und Materialqualität werden für OEM-Projekte unterstützt.

Standardspezifikationen

Artikel Wert
Material Messing (ZCuSn10Pb1 Zinnbronze)
Farbe Gelb
Modul 0.5
Gewicht 16 g

Größe des Schneckenrades

Artikel Wert
Zähne 20
Zahndurchmesser 11,2 mm
Höhe 12 mm / 0,47 Zoll
Außendurchmesser 11 mm / 0,43 Zoll
Lochdurchmesser 4 mm / 0,16 Zoll
Schrittgröße 9 × 7 mm / 0,35 × 0,27 Zoll (Durchmesser × H)
Gesamtgröße 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 Zoll (H × AD × ID)

Größe der Schneckenradwelle

Artikel Wert
Höhe 20 mm / 0,79 Zoll
Außendurchmesser 9,8 mm / 0,39 Zoll
Innendurchmesser 3,17 mm / 0,12 Zoll
Größe 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 Zoll (H × AD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Maßangaben für Standard-Schneckenräder aus Messing

Anwendungen im Maschinenbau, in der medizinischen Ausrüstung und im Schiffbau

Technische Maschinen

Die Schwenkmechanismen von Baggern sind darauf angewiesen, das Drehmoment hoher Lasten zu bewältigen und dafür zu sorgen, dass der Drehtisch auch unter schlammigen Bedingungen reibungslos startet und stoppt. Gabelstapler-Hebesysteme nutzen es zum präzisen Heben von 3-Tonnen-Lasten ohne Rütteln.

Metallurgische Ausrüstung

Das Rollengetriebe des Walzwerks sorgt für einen stabilen Betrieb bei 250 °C und unterstützt eine gleichmäßige Stahlblechdicke. Kippvorrichtungen für Stahlausläufe nutzen ihre selbstschmierenden Eigenschaften, um eine Ölverunreinigung der Stahlschmelze zu vermeiden.

Medizinische Geräte

Die rotierenden Rahmen des CT-Scanners laufen mit diesem Messingschneckenrad, das eine klare Bildgebung unterstützt, unter 45 dB. Die Einstellungen des Behandlungsstuhls ermöglichen ein präzises Heben und Senken von 0,5 mm.

Schiffbau

Die Wippmechanismen von Deckkranen widerstehen der Korrosion durch Salzsprühnebel und verrutschen auch nach 500 Stunden Salzsprühnebeltest nicht. Schiffssteuersysteme sorgen für eine genaue Richtungskontrolle bei Wind und Wellen.

Automatisierte Lagerhaltung

Stapler-Hebesysteme führen 20 Aktionen pro Minute durch, wobei der Positionierungsfehler 1 mm nicht überschreitet. Lenkvorrichtungen für Sortierlinien bewältigen schnelle Richtungsänderungen ohne Paketstaus.

Textil und Verpackung

Textil- und Verpackungsanlagen profitieren von einer stabilen Kraftübertragung, Selbstschmierung und einem reduzierten Energieverbrauch bei langen Dauerschichten.

Informationen zu zugehörigen Übertragungskomponenten finden Sie imSchraubengetriebeKategorie und dieKegelradgetriebeSeite.

Qualitätsnachweise, Tests und Exportunterstützung

Material- und Härteaufzeichnungen

ZCuSn10Pb1-Zinnbronze-Sorte, Härte HB≥80 und Wärmebehandlungs- oder Gussaufzeichnungen können bei Großlieferungen bereitgestellt werden.

Zahnprofil- und Maßprüfung

Modul, Zähnezahl, Zahndurchmesser, Außendurchmesser, Bohrungs- und Stufenabmessungen werden anhand der bestellten Zeichnung oder des bestellten Musters geprüft.

Verzahnungs- und Geräuschprüfung

Jede Charge wird auf Eingriffsfehler unter 0,05 mm mit der passenden Schnecke, gleichmäßige Rotation und geringe Laufgeräusche überprüft.

Exportverpackung

Die Zahnräder sind mit Rostschutzöl und Schutzfolie verpackt. Großbestellungen können für den See-, Luft- oder Expressversand palettiert und umreift werden.

Benutzerdefinierter OEM-Bestellprozess

Schritt 01 Bewerbungsdetails senden

Geben Sie Modul, Zähnezahl, Außendurchmesser, Bohrung, Schrittgröße, Materialqualität, Menge und Zielanschluss an.

Schritt 02 Zeichnungs- oder Musterprüfung

Raydafon überprüft die OEM-Zeichnung oder das physische Muster und bestätigt die Spezifikation und Materialauswahl.

Schritt 03 Muster und Genehmigung

Für kundenspezifische Projekte erstellt Raydafon vor der Massenproduktion ein Muster zur Käuferbestätigung.

Schritt 04 Produktion und Angebot

Nach der Genehmigung stellt Raydafon ein FOB Ningbo-Angebot, einen Produktionsplan und Verpackungsdetails zur Verfügung.

Häufig gestellte Fragen

Was ist ein Messingschneckenrad?

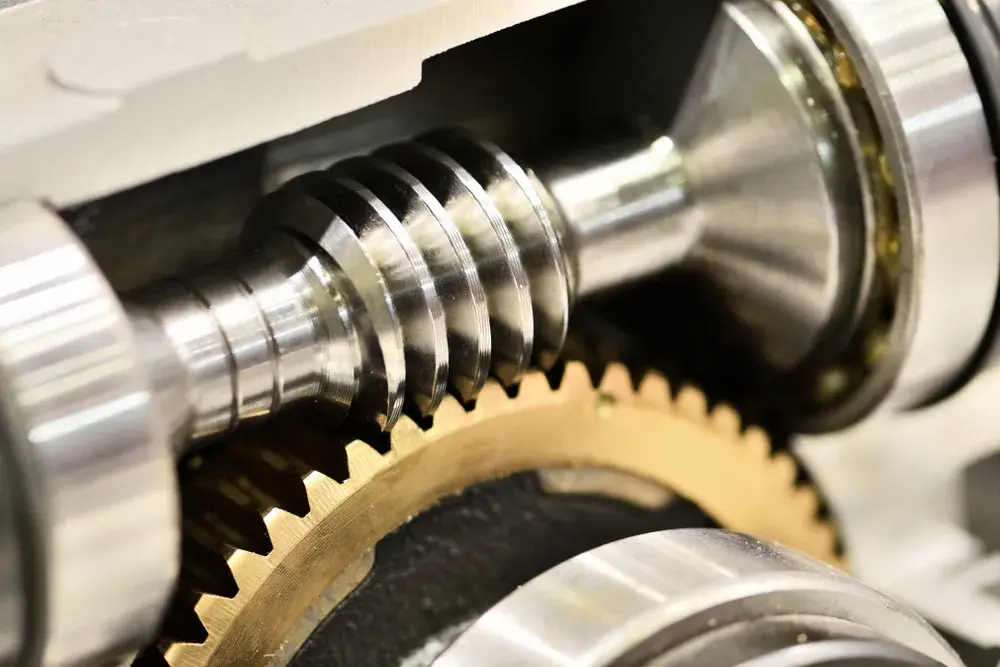

Ein Schneckenrad aus Messing ist der Radteil eines Schneckengetriebes, das mit einer Schneckenwelle kämmt, um Bewegung und Drehmoment in einem Wellenwinkel von 90° zu übertragen. Messing- und Bronzelegierungen werden verwendet, weil sie in Kombination mit einer gehärteten Stahlschnecke geringe Reibung, gute Verschleißfestigkeit und selbstschmierende Eigenschaften bieten.

Welches Material verwendet Raydafon?

Die Raydafon-Standardproduktion verwendet ZCuSn10Pb1-Zinnbronze mit einer Härte HB≥80 und einer um etwa 30 % höheren Verschleißfestigkeit als gewöhnliches Messing. Je nach Belastung, Geschwindigkeit und Umgebung können auf Anfrage auch andere Bronze- oder Messingsorten verwendet werden.

Welche Präzision und Effizienz kann erreicht werden?

Das Zahnrad wird in fünf Präzisionsschritten bearbeitet – Gießen, Grobdrehen, Feindrehen, Wälzfräsen und Schleifen – und erreicht mit der passenden Schnecke eine Zahnoberflächenrauheit Ra≤1,6 μm und einen Eingriffsfehler von unter 0,05 mm. Der Übertragungswirkungsgrad liegt etwa 15 % über dem nationalen Standard, und ein 5000-Stunden-Dauerbetriebstest zeigt eine Verschleißrate von weniger als 0,01 mm pro 100 Stunden.

Was ist die Standardstichprobengröße?

Standardprobe: Modul 0,5, 20 Zähne, Zahndurchmesser 11,2 mm, Höhe 12 mm, Außendurchmesser 11 mm, Bohrung 4 mm, Gewicht 16 g. Passende Schneckenradwelle: Höhe 20 mm, Außendurchmesser 9,8 mm, Innendurchmesser 3,17 mm. Benutzerdefinierte Module, Zähnezahl, Außendurchmesser 50–300 mm und Bohrung werden unterstützt.

Was sind die Hauptanwendungen?

Zu den Anwendungen gehören Schwenkmechanismen von Baggern, Hebesysteme für Gabelstapler, Getriebe für Walzwerke, Kippvorrichtungen für Stahlausläufe, rotierende Rahmen für CT-Scanner, Einstellung von Behandlungsstühlen, Wippvorrichtungen für Deckskräne, Schiffssteuerungssysteme, automatisierte Lagerstapler und Steuerungsvorrichtungen für Sortierlinien.

Welche Informationen werden für ein Angebot benötigt?

Senden Sie Zeichnungs- oder Musterdetails, Modul, Zähnezahl, Außendurchmesser, Bohrung, Materialqualität, Menge und Zielanschluss. Raydafon wird Ihnen mit einem FOB Ningbo-Angebot und einer Lieferzeit antworten.

Wie lange ist die Lieferzeit?

Standardbestellungen werden innerhalb von etwa 15 Tagen nach Auftragsbestätigung versendet. Sonderanfertigungen oder Großbestellungen hängen von der Komplexität und Menge der Zeichnung ab. Raydafon stellt nach der Zeichnungsgenehmigung einen aktualisierten Zeitplan zur Verfügung.
