Factory Direct PTO Shaft for Tractors and Agricultural Implements

Raydafon-Zapfwelle – Was wir tun und wie wir sie bauen

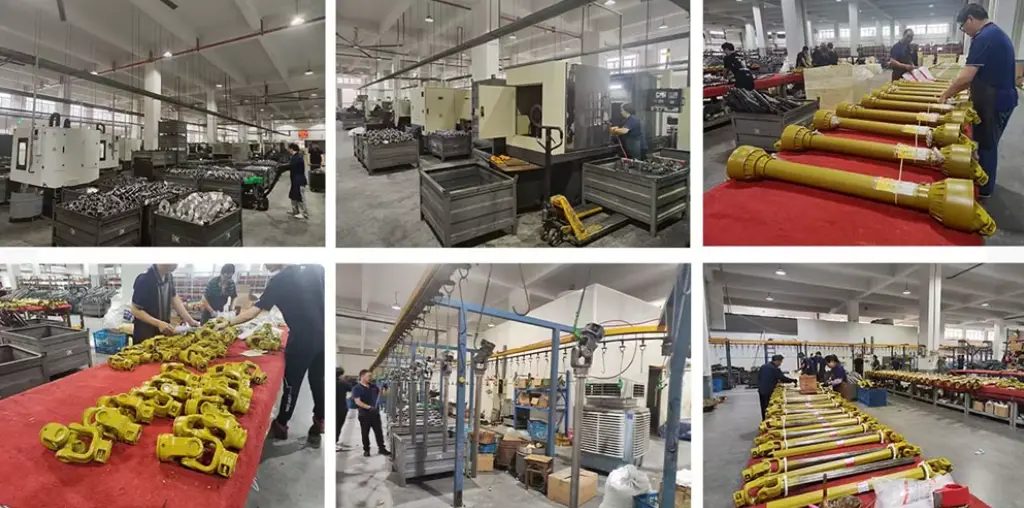

Unsere Fabrik und Erfahrung

  • Wir konzentrieren uns auf Forschung und Entwicklung sowie die Herstellung von Zapfwellen und verfügen über umfassende Erfahrung mit landwirtschaftlichen Getriebesystemen.
  • Unsere eigene Fabrik befindet sich im chinesischen Cluster der Landmaschinenindustrie.
  • Wir kontrollieren den gesamten Prozess: Materialbeschaffung, Schmieden, Bearbeitung, Montage und Prüfung.
  • Wir liefern ein komplettes Sortiment an Zapfwellen für Rasenmäher, Bodenfräsen, Düngerstreuer, Brecher und mehr.
  • Unsere Produkte werden nach Europa, Amerika, in den Nahen Osten, nach Südamerika und in andere entwickelte Agrarmärkte geliefert.

Designschwerpunkt: Sicherheit, Vielseitigkeit, Haltbarkeit

  • Jede Antriebswelle besteht aus hochfesten Kohlenstoffstahlrohren und geschmiedeten Stahlgabeln.
  • Hohe Festigkeit und hohes Drehmoment – ​​stabil bei hoher Belastung und Hochfrequenzbetrieb.
  • Wir bieten mehrere internationale Standardschnittstellen an: italienischer CE-Typ, deutscher WAL-Typ, amerikanischer ASAE-Standard usw.
  • Dadurch sind unsere Wellen mit verschiedenen Landmaschinenmarken kompatibel.

Von uns eingebaute Sicherheitsfunktionen

  • Sicherheitsabdeckung und drehmomentbegrenzende Kupplung sind serienmäßig – verhindern Überlastschäden und Personenschäden durch Blockieren.
  • Einige High-End-Modelle unterstützen ein schnelles Einstecken und Herausziehen – einfacher Austausch und Reparatur im Freien.
  • Die Position der Schmierlöcher ist gut gestaltet und verfügt über eine Dichtungsstruktur – verlängert die Schmierzyklen und reduziert die tägliche Wartung.
  • Jeder Satz wird vor Verlassen des Werks dynamischen Auswucht- und Festigkeitsprüfungen unterzogen – keine ungewöhnlichen Vibrationen bei hohen Geschwindigkeiten.

Anpassung und Lieferung

  • Wir beliefern Landmaschinenhersteller und Einzelhandelskanäle – wir kennen die Unterschiede zwischen den Branchen.
  • Wir unterstützen die individuelle Musteranpassung und die nicht standardmäßige Serienfertigung.
  • Flexible Lieferzyklen; Unser technisches Team hilft bei der Auswahl und Schnittstellenanpassung.
  • Standardmodelle sind immer auf Lager und können noch am selben Tag versendet werden.

Wo unsere Zapfwellen zum Einsatz kommen

  • Mittlere und große Landmaschinen
  • Gartengeräte
  • Viehfuttermaschinen

Wenn Sie eine bestimmte Anwendung haben,Kontaktieren Sie unsfür Zeichnungen, Spezifikationshandbücher oder Unterstützung bei der Musterprüfung. Wir erarbeiten für Sie eine maßgeschneiderte Übertragungslösung.

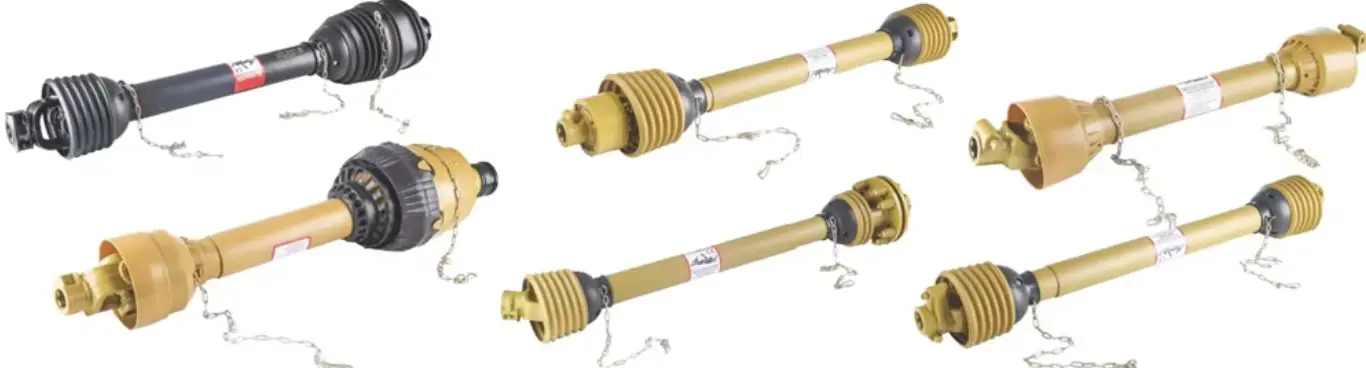

Raydafon PTO Shaft

So entfernen Sie die Zapfwelle vom Getriebe

Der Ausbau einer Zapfwelle ist nicht kompliziert, aber eine falsche Vorgehensweise kann zu Schäden an Schnittstellenkomponenten oder zu Sicherheitsrisiken führen. So empfehlen wir die Vorgehensweise.

Bevor Sie beginnen

  • Schalten Sie zuerst die Stromquelle aus.
  • Stellen Sie sicher, dass das Gerät vollständig ausgeschaltet ist, bevor Sie beginnen.

Überprüfen Sie den Verbindungstyp

  • Die meisten Zapfwellen von Raydafon verfügen über eine Sicherheitsverriegelungsstruktur.
  • Halten Sie in der Nähe des Getriebeendes nach einem Sicherungsring oder einer Verriegelung vom Typ Push Ausschau.
  • Einige Modelle verwenden Schrauben – Sie benötigen einen Sechskant- oder Torx-Schlüssel.

Schritte zum Entfernen

  • Fassen Sie die Schutzabdeckung in der Nähe des Getriebes an und ziehen Sie sie vorsichtig zurück, um den Anschluss freizulegen.
  • Für den Knopfhaltering-Typ: Drücken Sie mit einer Hand auf den Ring und ziehen Sie den Schaft mit der anderen vorsichtig heraus.
  • Für den Schraubentyp: Lösen Sie die Befestigungsschraube und ziehen Sie dann vorsichtig heraus.

Worauf Sie achten sollten

  • Ziehen Sie nicht zu heftig und schütteln Sie es nicht zu stark – dies kann die Zahnverzahnung oder die Öldichtung des Lagers beschädigen.
  • Wenn die Schnittstelle verrostet ist und festsitzt, sprühen Sie einen Schmier-Rostentferner auf, warten Sie ein paar Minuten und versuchen Sie es dann langsam.
  • Wenn es immer noch schwierig ist, klopfen Sie mit einem Gummihammer zweimal vorsichtig auf die Kante der Schale, um sie zu lösen.

Nach der Entfernung

  • Überprüfen Sie die Spline-Schnittstelle auf Grate, Verschleiß oder Verformung.
  • Wenn Sie ein Problem feststellen, bauen Sie es nicht zu schwer ein, sondern tauschen Sie zuerst das Zubehör aus.
  • Raydafon-Zapfwellen und -Getriebe verfügen über Standardschnittstellen – richten Sie die Richtung aus und sie bewegen sich ohne rohe Gewalt zurück.

Wenn Sie auf eine unsichere Struktur oder einen Stau stoßen,Wenden Sie sich an den technischen Support von Raydafon. Wir können auf der Grundlage Ihres Modells Strukturzeichnungen oder Videoanleitungen bereitstellen, damit Sie Ihre landwirtschaftlichen Zeitpläne nicht verzögern.

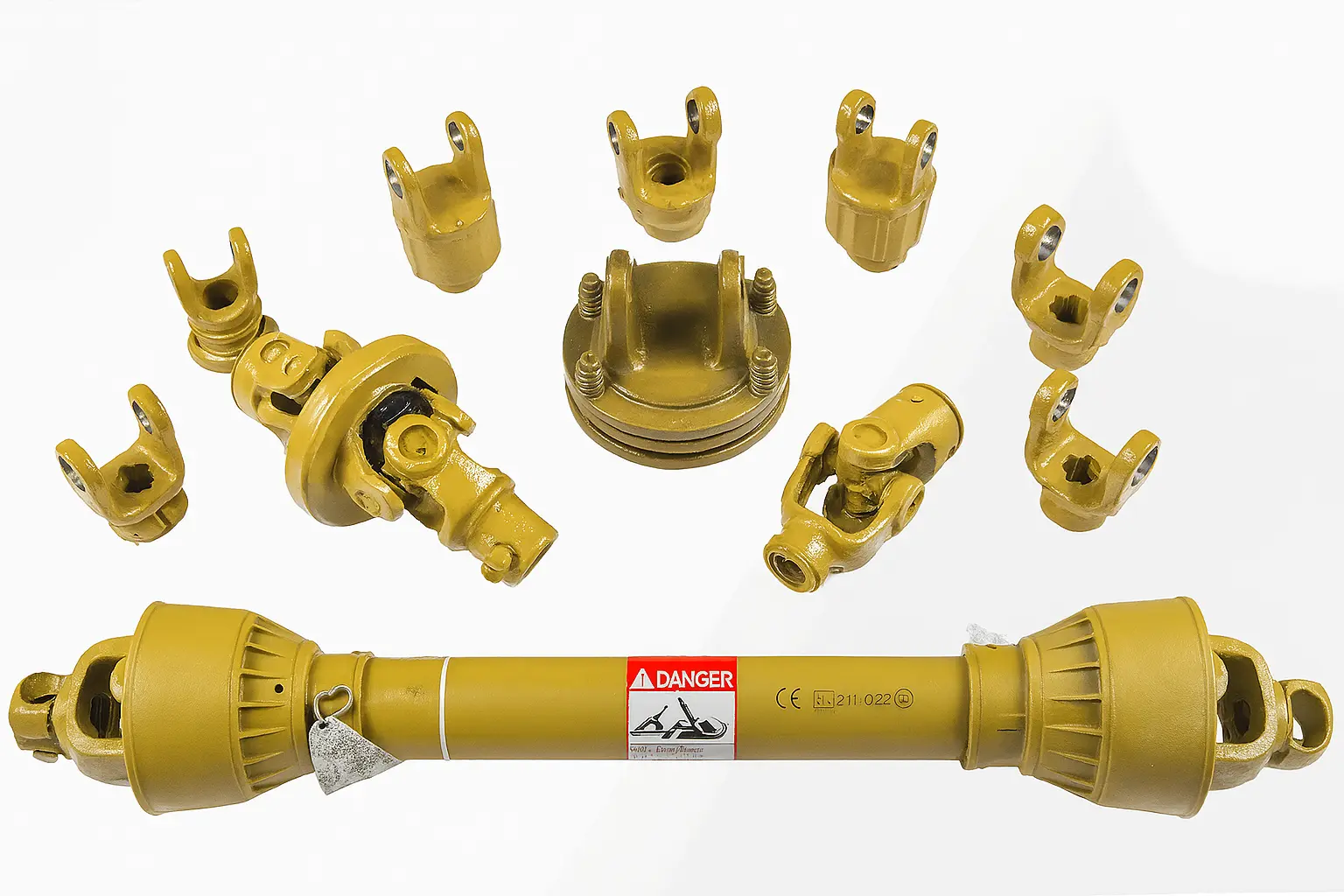

PTO shaft removal

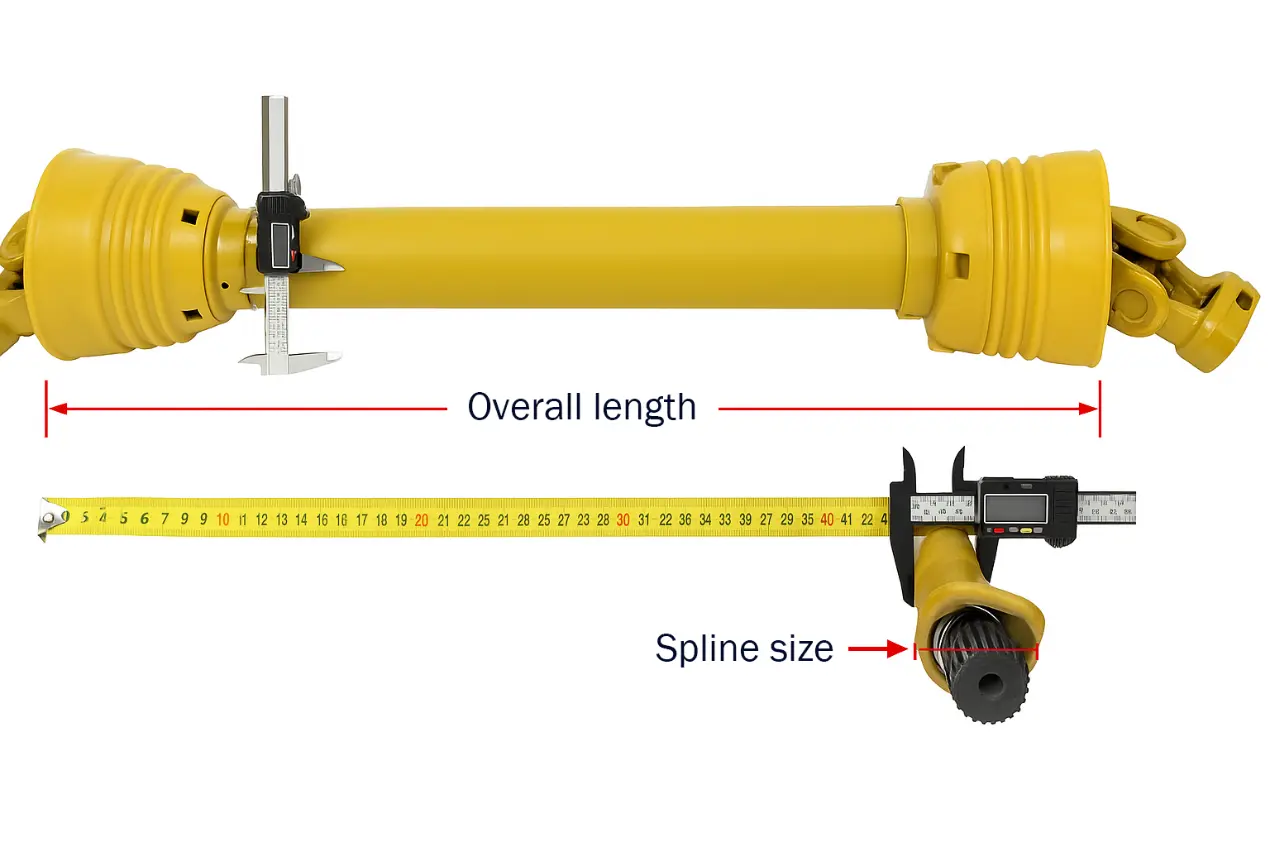

So messen Sie die Zapfwelle

Vor dem Austausch oder der Anpassung einer Zapfwellenantriebswelle ist eine genaue Messung von entscheidender Bedeutung. Eine falsche Größe beeinträchtigt die Installation und kann zu Funktionsstörungen oder Geräteschäden führen. Wir empfehlen, vor der Messung die Welle aus dem Gerät zu entfernen.

1. Gesamtlänge

  • Im eingefahrenen Zustand von Ende zu Ende messen.
  • Das heißt von der Außenkante einer Gabelung bis zur Außenkante der anderen Gabelung.
  • Messen Sie nicht nur die Mantellänge – das ist ungenau.

2. Spline-Größe (Ausgangsendverbinder)

  • Gängige Spline-Spezifikationen: 1-3/8" 6 Zähne, 1-3/8" 21 Zähne, 1-3/4" 20 Zähne usw.
  • Verwenden Sie einen Messschieber, um den Außendurchmesser des Keils zu messen.
  • Zählen Sie die Anzahl der Spline-Zähne.
  • Raydafon-Anschlüsse unterstützen mehrere internationale Standards für einfaches Andocken an verschiedene Marken.

3. Rohrdurchmessertyp und -struktur

  • Der Mittelteil ist meist ein Sechskantrohr, Sternrohr oder Vierkantrohr.
  • Dies bestimmt die Drehmomentkapazität und die Teleskopreichweite.
  • Verwenden Sie einen Messschieber, um den Abstand zwischen gegenüberliegenden Seiten zu messen (parallele Seiten bei Sechskantrohren, Zahnabstand bei Sternrohren).
  • Notieren Sie den gesamten Teleskophub.

4. Sicherheitsschutzstruktur

  • Überprüfen Sie, ob die Hülse vollständig ist.
  • Überprüfen Sie, ob an beiden Enden der Welle Anti-Rutsch-Ringe vorhanden sind.
  • Dadurch lässt sich feststellen, ob die Antriebswelle weiterhin verwendet werden kann.

Wenn Sie nicht sicher sind, wie Sie messen sollen, oder sich Sorgen über Messfehler machen, machen Sie ein Foto und senden Sie Ihre Daten an das technische Team von Raydafon. Wir bieten Maßzeichnungsbestätigungen, schnelle Anpassungsempfehlungen oder kundenspezifische Bearbeitung. Sie wählen das RichtigeZapfwelleund verwenden Sie es sofort nach der Installation ohne Änderungen.Kontaktieren Sie unsfür ein kostenloses Maßbestätigungsformular oder ein Anleitungsvideo.

PTO shaft measurement

Über Raydafon

Raydafon ist ein Hersteller mit Fokus auf Getriebe- und Hydrauliktechnik. Wir beliefern seit langem landwirtschaftliche Geräte, industrielle Automatisierung und neue Energiefelder.

  • Befindet sich im zentralen Industriegürtel der Getriebeteile in China.
  • Komplettes Lieferkettensystem und unabhängige Verarbeitungsmöglichkeiten.
  • Integriertes Fabriksystem: Forschung und Entwicklung, Gießen, Endbearbeitung, Montage und Prüfung.
  • Wir legen großen Wert auf Qualität als Grundlage, Lieferung als Kriterium und Service als Unterstützung.
  • Wir bieten stabile und zuverlässige Energieübertragungslösungen für globale Kunden.

Unsere Produktlinie

  • Hocheffiziente Schneckengetriebe
  • Kompakte Planetengetriebe mit hoher Übersetzung
  • Hydraulikzylinder für landwirtschaftliche Maschinen und Maschinenbaugeräte
  • Standardteile und nicht standardmäßige kundenspezifische Anpassungen – wir reagieren schnell und bieten flexible Lösungen.

Anwendungen und Märkte

  • Sä- und Düngemaschinen
  • Mischgeräte
  • Photovoltaik-Tracking-Systeme
  • Hebebühnen
  • Exportiert nach Südostasien, Südamerika, Osteuropa, in den Nahen Osten und mehr.

Jede Charge durchläuft mehrere Runden der Werksinspektion: Drehmomentprüfung, Dichtungsprüfung, Montagetoleranzprüfung. Jedes Produkt ist darauf ausgelegt, „stabil zu laufen und pünktlich geliefert zu werden“.

Wenn Sie auf der Suche nach einer zuverlässigen chinesischen Fabrik und einem Lieferanten für Getriebe- und Hydraulikteile sind, ist Raydafon ein Partner, den Sie nicht verpassen dürfen. Wir begrüßen globale Kunden, um die Zusammenarbeit anhand von Zeichnungen und Mustern zu besprechen. Wir helfen unseren Kunden beim Aufbau effizienter und langlebiger mechanischer Systeme mit wettbewerbsfähigen Preisen, professioneller Technologie und kontinuierlich stabiler Lieferung.

Raydafon factory

View as

Zapfwelle für Krone Rundballenpressen

Zapfwelle für Krone Rundballenpressen

Zapfwelle der Krone Rundballenpresse für KR100/125/155/130/160, 1500/1800, 1500V/1250 MC und 1250/1550. Die Standard- und CV-Optionen der Größe 4 verwenden eine 1210-Welle mit 1.375-6-Keilverzahnung. CV der Größe 6 ist für die 1500/1800 und ausgewählte 1250/1500-Modelle erhältlich; der 1500V/1250 MC nutzt 2380 oder 2480 CV mit 1,375-6. Zu den Kupplungsoptionen gehören FT34 bei 1.000 N·m, FT32 bei 1.000 N·m, FT42 bei 1.450 N·m, K64/2-Abschaltung bei 1.050 oder 1.500 N·m und FF1 bei 1.000 N·m. Die Teilenummern der CV-Basis lauten 71R4121UCW07000 für CAT3/540 und 71R6121UCW07000 für CAT4/540, beide 1.375-6. MOQ, Anpassung und Vorlaufzeit werden pro Bestellung angegeben, nachdem das Ballenpressenmodell und die vorhandene Wellenkonfiguration bestätigt wurden.
Zapfwelle für Case IH Rundballenpressen

Zapfwelle für Case IH Rundballenpressen

Zapfwelle für Rundballenpressen von Case IH – deckt die Varianten RB444, RB454, RB455A, RB464, RB554 und RB564 sowie die Varianten RB454 Silage und RB454 Rotorschneider ab. CAT4- und CAT5-Konstantgeschwindigkeitsantriebsstränge mit Reibungskupplung; Eingangsverzahnung 1.375-6 oder 1.375-21 je nach Traktor; Leistungsbedarf 40–100 PS (30–75 kW). Kupplungsdrehmomentreferenzen von 1.000 N·m (CAT3/S4) bis 1.800 N·m (CAT4/S6). Senden Sie Ihr Ballenpressenmodell und die Zapfwellenverzahnung Ihres Traktors – wir bestätigen die Antriebsstrangkategorie, das Kupplungsdrehmoment und die Wellenlänge und senden innerhalb von 24 Stunden ein Werksangebot.
PTO -Welle für New Holland Square Balleners 900 Modelle

PTO -Welle für New Holland Square Balleners 900 Modelle

Diese PTO -Welle für die von Raydafon sorgfältig gebauten Modelle für die New Holland Square Balleners 900 ist für die Square Ballens der Serie Holland 900 ausgelegt. Es übernimmt die feste Zitronenrohrstruktur und ist an beiden Enden mit einer Standardoberfläche von 1-3/8 "Z6 Spline ausgestattet, um eine reibungslose und effiziente Stromübertragung zu gewährleisten und perfekt für Ihre Ausrüstung zu passen. Als professioneller Hersteller und vertrauenswürdiger Lieferant aus China liefern wir direkt aus der Fabrik, um Ihnen hervorragende Qualität und wettbewerbsfähige Preisprodukte zu bieten, um die reibungslosen Bilanz zu gewährleisten.
PTO -Welle für New Holland Bigbaler Square Ballen 330 340

PTO -Welle für New Holland Bigbaler Square Ballen 330 340

Als bekannter Hersteller und Lieferant in China hat Raydafon diesen PTO-Schacht für New Holland Bigbaler Square Ballen 330 340 in seiner eigenen Fabrik sorgfältig gebaut! Es verwendet eine hochfeste 40cr-Legierungsstahlwelle mit einem doppelt versiegelten Kreuzuniverselluver, einer Drehmomentlast von 3500 nm und ist mit einer Geschwindigkeitsgrenzfläche von 540/1000 U/min kompatibel. Das Produkt stimmt genau mit der Stromschnittstelle des neuen Holland 330/340 Ballenträgers überein, und die Installation ist bequem und stabil. Als Quellfabrik bietet Raydafon Ihnen zuverlässige Übertragungslösungen zu einem erschwinglichen Preis und gestaltet den Ballenbetrieb effizienter!
Zapfwelle für New Holland Discbines

Zapfwelle für New Holland Discbines

Als professioneller Hersteller, der sich intensiv mit landwirtschaftlichen Getrieben in China beschäftigt, hat Raydafon die Zapfwelle für Scheibenmäher-Scheibenmäher von New Holland maßgeschneidert. Es verwendet eine hochfeste Welle aus legiertem Stahl mit zweireihigen Kegelrollenlagern, die ein Drehmoment von 3200 Nm übertragen kann und sich an die Leistungsschnittstelle der gesamten Scheibenmäherpalette von New Holland anpasst. Die Oberfläche dieses Produkts wird mit drei Schichten nanokeramischem Sprühen behandelt und die Korrosionsbeständigkeit ist 60 % höher als bei herkömmlichen Verfahren. Da es direkt vom Werk geliefert wird, ist der Preis von Raydafon 25 % niedriger als der europäischer Marken und es kann auch nicht standardmäßige kundenspezifische Dienstleistungen anbieten, was es für Ranches zu einer kostengünstigen Wahl für die Aufrüstung von Mähgeräten macht.
Rutschkupplungs-Zapfwelle für Scheibenmäher 1340

Rutschkupplungs-Zapfwelle für Scheibenmäher 1340

Großhandel Ersatz-Rutschkupplungs-Zapfwelle für Scheibenmäher 1340 / Hesston 1340 und 1345. Die 55N-Doppel-CV-Baugruppe ersetzt ein 80-Grad-Gleichlaufgelenk auf der Traktorseite und ein 50-Grad-Gleichlaufgelenk auf der Scheibenmäherseite. Der Traktoranschluss beträgt typischerweise 1.375-21; Der Geräteanschluss erfolgt über eine 1,50-Zoll-Rundklemme; die Konstruktion besteht aus 1-3/8-Zoll-6-Keil-Enden. Die Doppelscheiben-Reibungskupplung ist auf ein Rutschmoment von 2.800 N·m eingestellt und rückt nach Überlastung wieder ein. Die Teilenummern 14656849, 82-14656849 und 83-14656849 sind für die komplette Baugruppe, Gerätehälfte und Traktorhälfte aufgeführt. Die Kompatibilität umfasst Hesston 1340/1345, ausgewählte CaseIH 8312, Massey Ferguson PTD 12 und New Idea 5512. MOQ, Anpassung und Lieferzeit werden pro Bestellung angegeben, nachdem die Teilenummer und die Anschlussgröße bestätigt wurden.
Als zuverlässiger Hersteller und Lieferant in China haben unsere Produkte die CE -Zertifizierung bestanden. Wenn Sie Qualitätsprodukte kaufen möchten, kontaktieren Sie uns bitte.
