Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Raydafon-Antriebssysteme für die Landwirtschaft

Hersteller von landwirtschaftlichen Getrieben für Bodenfräsen, Mäher, Sämaschinen und Futtermischwagen

Raydafon baut landwirtschaftliche Getriebe für die Geräte, die tatsächlich die Arbeit verrichten: Bodenfräsen, Schlegelmäher, Rasenmäher, Düngerstreuer, Sämaschinen, TMR-Futtermischwagen und Ballenpressen. Jede Einheit wird in unserer eigenen Fabrik hergestellt, vom Gehäuseguss und Zahnradschneiden bis hin zur Wärmebehandlung, Montage und Einlaufprüfung, unter einem ISO 9001-Qualitätssystem.

Käufer kommen mit einer Zapfwellenleistung eines Traktors, einer Gerätezeichnung, einem defekten Getriebemuster oder einfach nur einem funktionstüchtigen Zustand zu uns. Wir bestätigen das Übersetzungsverhältnis, die Drehmomentklasse, die Eingangs-/Ausgangsschnittstelle und die Gehäuseausrichtung und fertigen dann entsprechend dieser Spezifikation.

100–2000 N·mAusgangsdrehmomentbereich
540 / 1000 U/minStandard-Zapfwelleneingang
96 %+Übertragungseffizienz
15 TageMustervorlaufzeit
Produktübersicht

Was Raydafon herstellt

Raydafon konzentriert sich auf landwirtschaftliche Getriebesysteme. Das aktuelle Sortiment umfasst Getriebe für Rasenmäher, Getriebe für Schlegelmäher (Seitengetriebe für Grashäcksler), Getriebe für Bodenfräsen, Untersetzungsgetriebe für Mähwerke und Spezialgetriebe für Dünge- und Sämaschinen. Jede Gehäuseform, jeder Zahnradsatz und jeder Abtriebsflansch ist auf eine bestimmte Betriebsbedingung des Arbeitsgeräts zugeschnitten und nicht aus einem generischen Katalog kopiert.

  • Kompaktes Gehäuse, stabile Übertragung— Hochwertige Stirnrad- oder Stirnräder aus legiertem Stahl, geringe Laufgeräusche, minimale Vibrationen, längere mechanische Lebensdauer.
  • Hohe Drehmomentabgabe für raue Bedingungen— Großmodulbauweise mit gehärteten Zahnoberflächen, geeignet für schwere Belastung, rutschigen, staubigen Untergrund: dichtes Gras, Waldränder, Hänge und Kies.
  • Mehrere Montageschnittstellen— Standard-Zapfwelleneingang (1-3/8 Zoll Z6 / Z21) mit einer Reihe von Ausgangsflanschformen für verschiedene Gerätemodelle.
  • Wartungsarmes Design— Optimierte interne Schmierung mit Ölstandsanzeige und Entlüftung, wodurch die tägliche Wartungshäufigkeit reduziert wird.
  • Vollständige Anpassungsunterstützung— OEM- und ODM-Service für Verhältnis, Montagerichtung, Ein-/Ausgangsform und Gehäusestruktur. Die Lieferung der Muster dauerte nur 15 Tage.

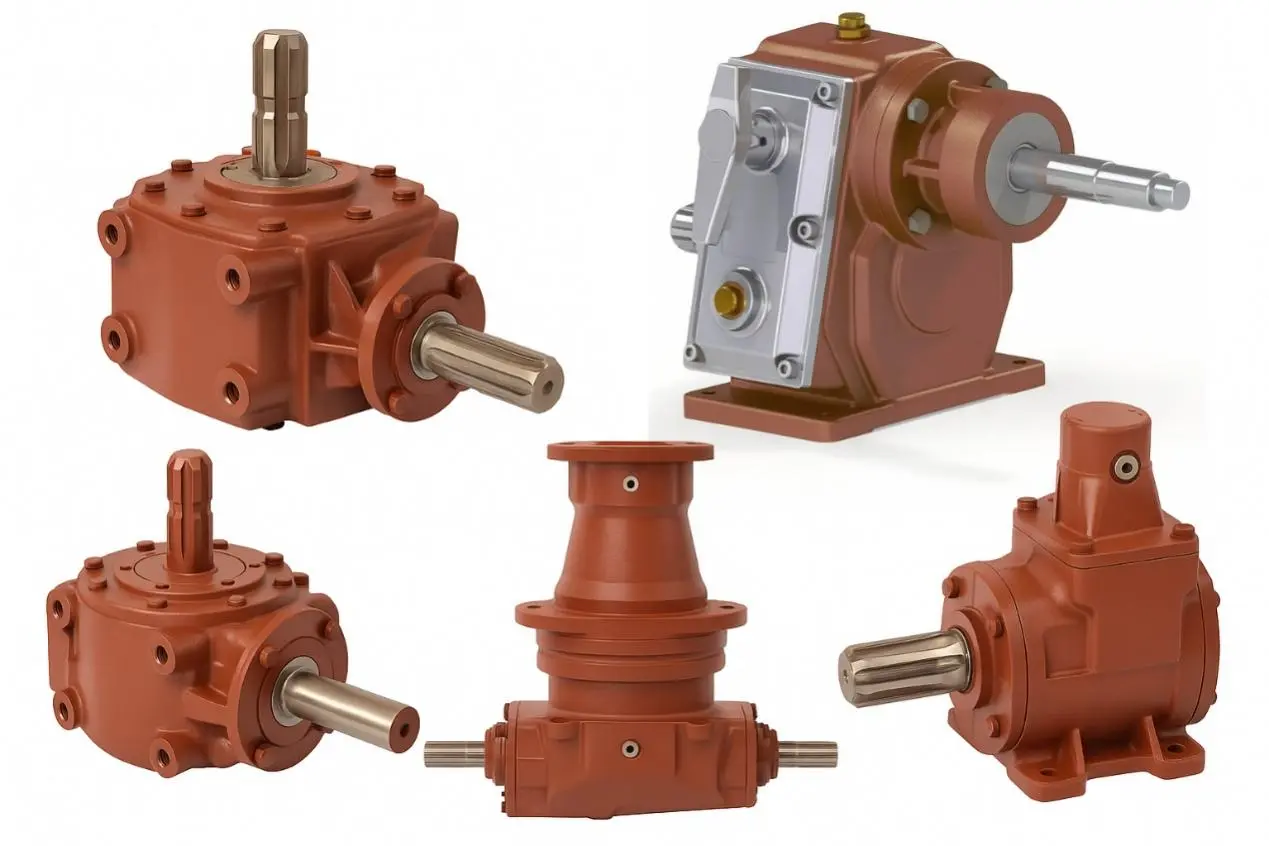

Agricultural gearbox manufactured by Raydafon
Raydafon-Landwirtschaftsgetriebesortiment – ​​Gehäuse werden im eigenen Haus gegossen und bearbeitet, Zahnradsätze werden vor Ort hergestellt und wärmebehandelt.

Raydafon-Produkte werden häufig in kleinen und mittelgroßen Traktoren zum Anbau landwirtschaftlicher Geräte eingesetzt, insbesondere in hochwertigen landwirtschaftlichen Geräten für den europäischen und amerikanischen Markt. Die Einheiten sind in Deutschland, Italien, den USA und Brasilien bei lokalen Marken und großen OEMs im Einsatz. Wir liefern sowohl Einzelstücke als auch Serienfertigungen und langfristige Lieferverträge.

Neben landwirtschaftlichen Getrieben fertigt Raydafon auch PräzisionsgetriebeteileZahnräder aus Kunststoff, KegelräderUndSchraubengetriebefür die industrielle Automatisierung, Lebensmittelmaschinen und medizinische Geräte, sodass mehrere unterstützende Komponenten von einem Lieferanten bezogen werden können.

Auswahlhilfe

So wählen Sie ein landwirtschaftliches Getriebe aus, das zum Job passt

Preis und Aussehen sind die falschen Ausgangspunkte. Ob ein Getriebe eine Saison oder ein Jahrzehnt hält, hängt davon ab, wie gut es zum Arbeitsgerät, zum Traktor und zum Boden, auf dem es arbeitet, passt. Die folgenden vier Kriterien decken die Fragen ab, die unsere Ingenieure bei fast jeder Anfrage stellen.

  1. Bestätigen Sie zunächst den Anwendungstyp Die Implementierungskategorie bestimmt das gesamte Design. Rasenmähergetriebe erfordern Hochgeschwindigkeitsbetrieb und Schlagfestigkeit. Fräsen- und Fräsengetriebe legen Wert auf Drehmomentabgabe und strukturelle Festigkeit. Sämaschinen und Sprühgeräte verwenden leichtere Strukturen mit höheren Anforderungen an die Übertragungseffizienz und den Wartungskomfort.
  2. Passen Sie die Montage- und Antriebsparameter an Antriebsdrehzahl und Abtriebsverhältnis müssen zur Schlepperzapfwelle passen. Der Durchmesser und die Anschlussart der Antriebs- und Abtriebswelle müssen mit der vorhandenen Zapfwellenschnittstelle kompatibel sein. Der Abstand der Befestigungslöcher und die Einbaurichtung müssen einen sauberen Sitz am Geräterahmen ermöglichen. Die Drehrichtung muss bestätigt werden, um ein Rückwärtslaufen des Geräts zu vermeiden.
  3. Material und Verarbeitung prüfen Hochwertige landwirtschaftliche Getriebe verwenden Gehäuse aus Sphäroguss mit Innenzahnrädern aus legiertem Stahl wie 20CrMnTi, der zur Verschleißfestigkeit aufgekohlt und vergütet ist. Bei staubigen oder schlammigen Arbeitsbedingungen muss die Dichtungsstruktur speziell verstärkt werden, um das Austreten von Schmieröl und das Eindringen von Schmutz zu verhindern.
  4. Überprüfen Sie die Drehmomenttragfähigkeit Überprüfen Sie das maximale Ausgangsdrehmoment des Getriebes im Vergleich zur tatsächlichen Gerätelast, insbesondere bei Arbeiten mit hoher Belastung, wie z. B. tiefer Bodenbearbeitung und schwerem Grasschneiden. Hochleistungsgetriebe sollten einem leichteren Getriebe vorgezogen werden, das heiß läuft und frühzeitig ausfällt.
  5. Berücksichtigen Sie die Wartungsfreundlichkeit Landwirtschaftliche Geräte arbeiten kontinuierlich im Freien. Ein Getriebe mit einem Ölstand-Beobachtungsfenster und einem sauber zugänglichen Ölablassanschluss ist wesentlich einfacher zu warten, und die Verfügbarkeit von Ersatzteilen ist genauso wichtig wie die ursprüngliche Spezifikation.
Agricultural gearbox selection and matching
Das Abstimmungsverhältnis, die Zapfwellenschnittstelle und das Montagelayout vor der Produktion vermeiden die häufigsten Montageprobleme im Feld.
Leistungsdaten

Maximaler Drehmoment- und Drehzahlbereich der landwirtschaftlichen Getriebe von Raydafon

Die Tragfähigkeit ist der einzige Faktor, der darüber entscheidet, ob ein Gerät eine lange Saison mit hoher Belastung übersteht. Raydafon hat eine Reihe von Getrieben für leichte bis schwere Lasten entwickelt, die das gesamte Spektrum traktormontierter Anbaugeräte abdecken. Jedes Gerät wird einem Belastungstest unterzogen, bevor es das Werk verlässt.

Abtriebsdrehmomentabdeckung

Leichte Serie 100–300 N·m Feldspritzen, Sämaschinen und leichte Geräte, bei denen Gewicht und Effizienz am wichtigsten sind.
Mittlere Serie 500–900 N·m Mäher und Bodenfräsen arbeiten kontinuierlich unter gemischten Feldbedingungen.
Heavy-Duty-Serie Bis zu 1500 N·m Ballenpressen, Düngemittelmischer und Brecher laufen dauerhaft unter hoher Last.
Speziell angepasst 2000+ N·m Spitze Extreme Arbeitsbedingungen und komplexe Umgebungen erfordern maximale Drehmomentfähigkeit.
Standard-Zapfwelleneingang 540 / 1000 U/min Kompatibel mit den gängigen Zapfwellen-Ausgangsschnittstellen für Traktoren weltweit.
Hochgeschwindigkeits-Benutzerdefiniert Bis zu 2000 U/min Für hocheffiziente Traktoren und Kraftmaschinen, die höhere Eingangsgeschwindigkeiten erfordern.

Geschwindigkeit und Effizienz

Die Abtriebsgeschwindigkeit hängt vom gewählten Untersetzungsverhältnis ab, wobei der Leistungsbereich je nach Modell von einigen Dutzend bis zu mehreren Hundert U/min reicht. Die Zahnräder werden mit hoher Präzision und optimierter Zahnform geschliffen, um einen reibungslosen Eingriff bei hoher Geschwindigkeit zu gewährleisten. Dadurch wird ein Übertragungswirkungsgrad von über 96 % und ein Betriebsgeräusch von unter 72 dB erreicht.

Effizienz von über 96 % <72 dB Lärm Zapfwelle mit 540 U/min Zapfwelle mit 1000 U/min 2000 U/min High-Speed Belastungsgetestet
Raydafon agricultural gearbox torque and speed range
Jedes Getriebe wird vor dem Versand belastet und einem Einlauftest unterzogen, um die Tragfähigkeit anhand der Kundenspezifikation zu bestätigen.
Wartungsfreundlichkeit

Ist das Getriebe einer Landmaschine leicht zu zerlegen und zu reparieren?

Im täglichen Gebrauch verschleißt ein Getriebe irgendwann, es verliert Öl oder es treten ungewöhnliche Getriebegeräusche auf. An diesem Punkt kommt es darauf an, wie schnell das Gerät geöffnet, überprüft und wieder in Betrieb genommen werden kann. Raydafon-Getriebe sind auf diese praktische Realität ausgelegt – insgesamt kompakt, aber einfach zu zerlegen und wieder aufzubauen.

  • Modularer Aufbau— Antriebswelle, Abtriebswelle, Zahnradsatz und Gehäuse werden aus standardisierten Teilen zusammengebaut. Für die meisten Demontage- und Montagearbeiten reichen herkömmliche Werkzeuge aus.
  • Einfaches Gehäuse und klare Bolzenanordnung— Das Gehäuse ist eine symmetrische, geteilte Gusseisenkonstruktion mit freiliegenden, gut verteilten Schrauben. Lösen Sie sie nacheinander, um die Abdeckung zu öffnen und das Innere zu überprüfen.
  • Hohe Teilegleichheit— Zahnräder, Öldichtungen und Lager haben Standardgrößen und sind in hohem Maße austauschbar. Ersatzteile werden ohne Sonderanfertigung nach Teilenummer bestellt.
  • Dokumentation mitgeliefert— Jedes Getriebe wird mit einer Explosionszeichnung und einer Demontageanleitung mit Teilenummern, Montagereihenfolge und Vorsichtsmaßnahmen für die Reparatur vor Ort oder die Fernunterstützung durch unser technisches Team geliefert.
  • Empfohlenes Inspektionsintervall— Überprüfen Sie alle 500 Betriebsstunden den Verschleiß der Öldichtung und prüfen Sie die Zahneingriffsfläche auf ungewöhnliche Abnutzung oder Riefenbildung. Eine rechtzeitige Behandlung verlängert die Lebensdauer erheblich.
Agricultural gearbox disassembly and maintenance
Durch den modularen Aufbau mit standardisierten Innenteilen ist der Außendienst einfach und die Ersatzteilkosten vorhersehbar.

Was wir Flottenbetreibern empfehlen

Halten Sie für jedes Getriebemodell einen Ersatz-Öldichtungs- und Lagersatz auf Lager. Bei einem 500-Stunden-Inspektionszyklus wird aus einer Panne in der Saisonmitte eine Reparatur am selben Tag, was normalerweise den Unterschied zwischen dem Einhalten eines Erntefensters und dem Verlust dieses Zeitfensters ausmacht.

Fragen des Käufers

Häufig gestellte Fragen zu landwirtschaftlichen Getrieben

Welche Informationen muss ich für ein Getriebeangebot einreichen?

Senden Sie den Gerätetyp, die Zapfwellendrehzahl des Traktors, die erforderliche Abtriebsgeschwindigkeit oder das erforderliche Abtriebsverhältnis, das maximale Arbeitsdrehmoment, die Abmessungen der Antriebs- und Abtriebswelle, den Abstand der Befestigungslöcher und die Einbaurichtung. Eine Zeichnung, ein Beispielfoto oder eine Teilenummer beschleunigen die Bestätigung erheblich.

Kann man ein Getriebe bauen, um eine bestimmte Marke zu ersetzen?

Ja. Wir produzieren regelmäßig Ersatzgetriebe, die auf etablierte Modelle abgestimmt sind, einschließlich Futtermischgetriebe, die mit Comer und ähnlichen Baureihen kompatibel sind. Senden Sie die Original-Teilenummer oder eine Maßzeichnung und wir bestätigen die Übereinstimmung vor der Produktion.

Wie lang ist die Mustervorlaufzeit für ein kundenspezifisches Getriebe?

Kundenspezifische Muster werden in der Regel innerhalb von etwa 15 Tagen geliefert, abhängig von der Komplexität des Gehäuses und den Verzahnungsanforderungen. Der Zeitpunkt der Serienproduktion wird zusammen mit dem Angebot bestätigt.

Wie gehen Sie mit den Schmier- und Wartungsanforderungen um?

Jedes Getriebe wird mit einer Ölstandsanzeige und Entlüftung geliefert. Wir empfehlen, alle 500 Betriebsstunden den Zustand der Öldichtung zu überprüfen und die Zahneingriffsfläche auf Verschleiß zu prüfen. Detaillierte Wartungsanweisungen liegen jedem Gerät bei.

Liefern Sie neben dem Getriebe auch andere Antriebsstrangkomponenten?

Ja. Raydafon stellt auch herZapfwellen, Planetengetriebe, Schneckengetriebe, Präzisionsgetriebe undHydraulikzylinder, so dass ein kompletter Anbaugeräte-Antriebsstrang von einem Lieferanten bezogen werden kann.

Können Sie Massenproduktion und langfristige Verträge anbieten?

Ja. Wir unterstützen den Kauf einzelner Einheiten sowie großvolumige kundenspezifische Anpassungen und langfristige Lieferverträge. Kontaktieren Sie uns mit Ihren Jahresmengen und erforderlichen Spezifikationen, um die Konditionen zu besprechen.

Holen Sie sich Ihr Angebot für landwirtschaftliche Getriebe

Senden Sie uns Ihren Gerätetyp, die Zapfwellengeschwindigkeit, das Übersetzungsverhältnis, den Drehmomentbedarf und die Montagedetails. Raydafon bestätigt die Spezifikation, empfiehlt die entsprechende Serie und sendet Ihnen ein Angebot mit Lieferzeit zurück. Auswahlhandbücher und technische Parametertabellen sind auf Anfrage erhältlich.

View as

Dünger Säatorgetriebe EP190-R3 für Düngersanfänger

Dünger Säatorgetriebe EP190-R3 für Düngersanfänger

Als chinesischer Hersteller und Lieferant haben wir dieses Getriebe in unserer eigenen Fabrik gemacht. Es ist speziell für das EP190-R3-Modell angepasst. Das Geschwindigkeitsverhältnis von 5,8: 1 ist genau richtig. Die verdickte Gusseisenkiste hat keine Angst vor 300 kg Dünger. Der Dünger Säatorgetriebe EP190-R3 für den Dünger-Sender wird durch Hochfrequenzlöschen "gehämmert", und die Zahnoberfläche ist hart genug, um dem HRC55-Verschleiß-Test standzuhalten. Die Reibung von Partikeln und die Unebenheiten im Feld bei der Ausbreitung des Düngers wirkt sich nicht auf die Leistung unserer Produkte aus. Der Preis ist direkt aus der Fabrik erschwinglich!

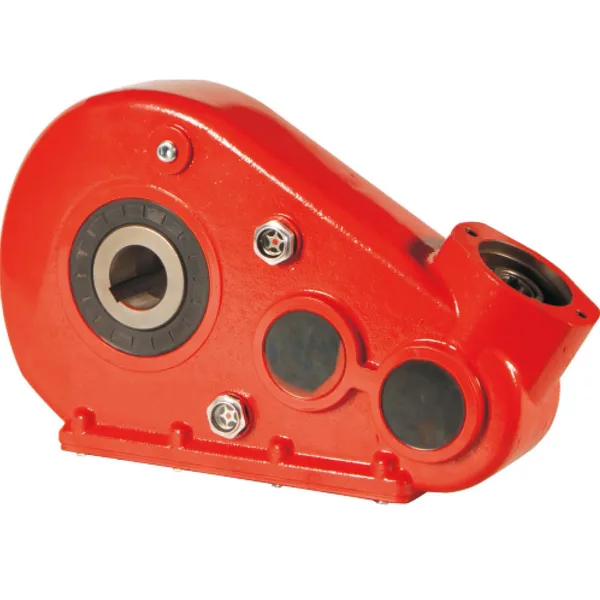

Dünger Säatorgetriebe EP35 für den Dünger -Sender

Dünger Säatorgetriebe EP35 für den Dünger -Sender

Als professioneller Hersteller und Lieferant in China hat Raydafons eigene Fabrik den Dünger Säatorgetriebe EP35 für den Dünger-Sender geschaffen, der für Düngemittel-Spreizer maßgeschneidert ist! Das Produkt ist für Mainstream -Dünger -Spreader -Modelle geeignet, und das Geschwindigkeitsverhältnis ist genau mit der EP35 -Serie übereinstimmt. Die Schachtel besteht aus hochfestem Stempel-Aluminium-Legierung, das Licht ist, aber eine starke Auswirkungsfestigkeit aufweist und 8 Stunden kontinuierlich hochintensiven Betriebsbetriebs standhalten kann. Die Zahnräder werden mit einer Oberflächenhärte von HV700 und einer Erhöhung der Verschleißfestigkeit um 50% um 50% abgebildet. Von F & E und Produktion bis hin zur Qualitätsinspektion und -versendung kontrollieren wir den gesamten Prozess und bieten Ihnen effiziente und langlebige Dünger -Spreader -Übertragungslösungen zu einem sehr wettbewerbsfähigen Preis!
Futtermischergetriebe für TMR-Mischer EP-RMG

Futtermischergetriebe für TMR-Mischer EP-RMG

Als leistungsstarker Hersteller und Lieferant in China ist das in der eigenen Fabrik hergestellte Futtermischgetriebe für den TMR-Mischer EP RMG von Raydafon speziell für die Präzisionsfütterung konzipiert! Das Produkt ist für TMR-Mischer der EP RMG-Serie mit Geschwindigkeitsverhältnissen von 3:1 bis 12:1 geeignet. Der Kastenkörper besteht aus verdicktem Gusseisen und hält einer Futtermischlast von 10 Tonnen stand. Die Zahnräder werden aufgekohlt und abgeschreckt, die Zahnoberflächenhärte erreicht HRC58 und die Verschleißfestigkeit wird um 40 % verbessert. Es ist innen mit importierten Lagern ausgestattet, um einen 24-Stunden-Dauerbetrieb ohne Blockierung zu ermöglichen. Von der Forschung und Entwicklung bis zur Montage kontrollieren wir die Qualität während des gesamten Prozesses streng und bieten effiziente und stabile Getriebelösungen für Ranches zu einem sehr wettbewerbsfähigen Preis!
Comer Ersatz-Futtermischergetriebe

Comer Ersatz-Futtermischergetriebe

Ein von Raydafon hergestellter Ersatz für das C3A-Futtermischgetriebe, das in Mischwagen und TMR-Futtertrögen verwendet wird. Ausgelegt für einen Eingang mit 540 U/min und eine Eingangsleistung von bis zu 92 kW, mit 1-3/4 Zoll Z20-Keilverzahnungs-Eingangs- und Ausgangsanschlüssen auf dem Standard-C3A-Montagemuster. Das Gehäuse besteht aus Gusseisen; Die Zahnräder sind aufgekohlt und auf HRC55 oder höher abgeschreckt, um Verschleiß- und Schlagfestigkeit zu gewährleisten, und importierte Hochgeschwindigkeitslager tragen die Mischlast im täglichen Dauerbetrieb. Für dieses Muster stehen Verhältnisse von 1:1 und 1,8:1 zur Verfügung. Kompatibel mit Mischwagen von Aksa, DAF Agro, Falke Maschinenbau, Euromilk und Metal-Fach. Comer und C3A sind Marken von Comer Industries; Raydafon ist ein unabhängiger Hersteller und nicht mit diesem verbunden. Senden Sie Ihr Verhältnis und ein Foto des alten Typenschilds für eine Montagebestätigung und ein Angebot innerhalb von 24 Stunden.
Als zuverlässiger Hersteller und Lieferant in China haben unsere Produkte die CE -Zertifizierung bestanden. Wenn Sie Qualitätsprodukte kaufen möchten, kontaktieren Sie uns bitte.
