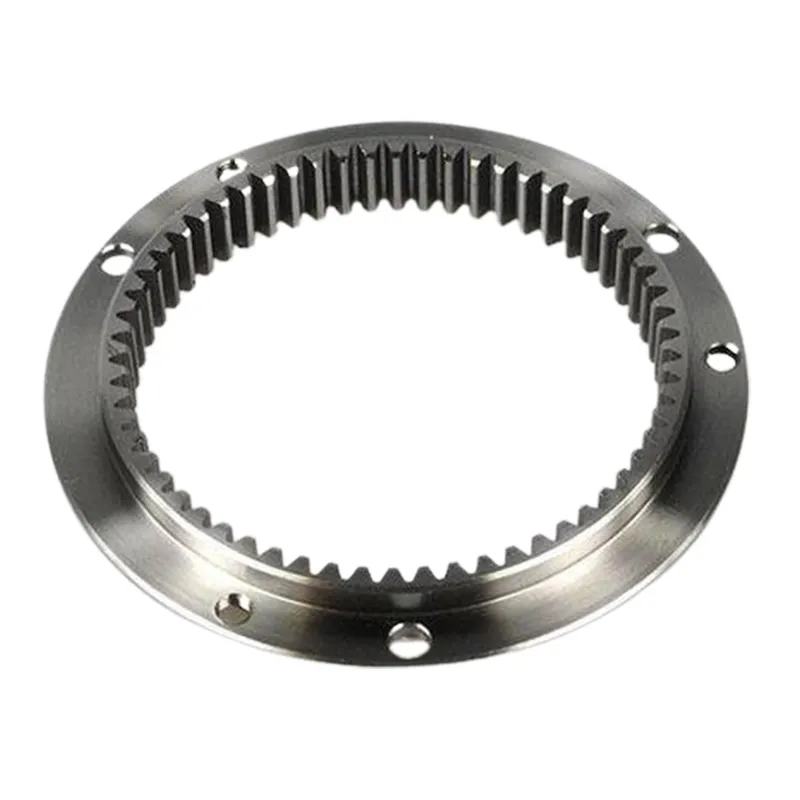

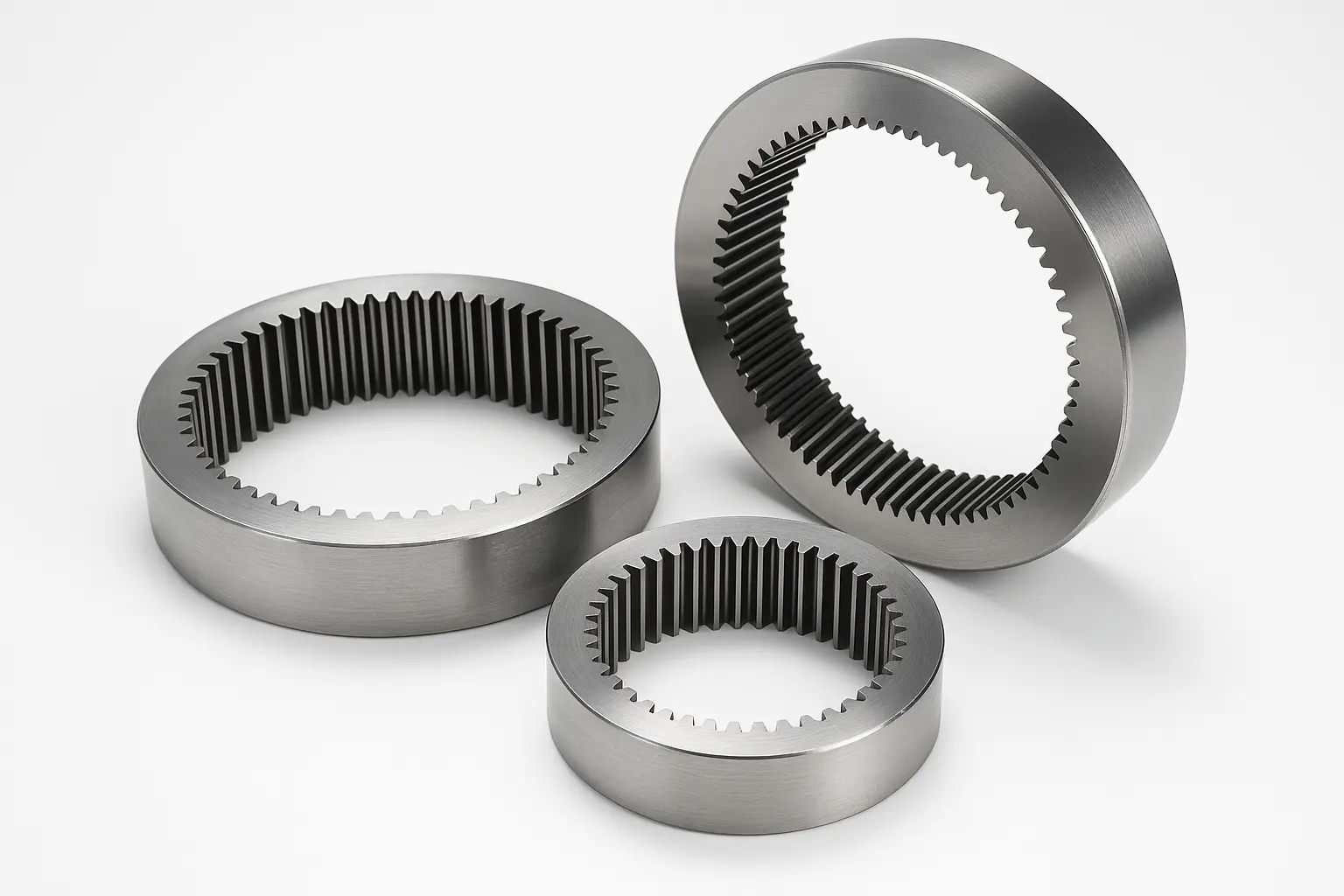

RaydafonDie Klingelradreihe umfasst interne Zahnradringe, segmentierte Zahnradringe, große Ausrüstungsringe mit großem Modul und andere Arten, die häufig in Nimmlagern, Windkraft-Giersystemen, technischen Maschinen-Turntables, Hochleistungsgetriebe und anderen Feldern verwendet werden. Raydafon als professioneller Hersteller und Fabrik in China ist Ihre erste Wahl!

Wir verwenden hochfeste Legierungsstahl als Grundmaterial, kombiniert mit CNC-Ausrüstungshobbing, Ausrüstungsmahlen und anderen Verarbeitungsprozessen, um sicherzustellen, dass die Zahnoberfläche und die Meshinggenauigkeit die Branchenstandards entsprechen. Bei großgrößten Hingrad sind wir mit einer dedizierten Wärmebehandlungslinie ausgestattet, die eine vollzirkale Kohlensäure- oder Induktions-Lösch-Behandlung erreichen kann, um die Ermüdungsfestigkeit und den Verschleißfestigkeit zu verbessern. Alle Produkte werden vollständig in unseren eigenen Fabriken hergestellt, und wichtige Parameter wie Tonhöhenfehler und radialer Auslauf werden durch Drei-Koordinaten-Getriebeprofilinstrumente und andere Geräte festgestellt, um eine reibungslose Baugruppe und keine abnormalen Rauschen während des Betriebs zu gewährleisten.

Gegenwärtig ist Raydafon'sKlingeltätigkeitProdukte werden in Turmkranen, Schildmaschinen, automatisierten Arbeitsstationen und anderen Geräten häufig eingesetzt und nach Deutschland, Brasilien, Indien und anderen Ländern exportiert. Mit einer stabilen Qualität und zeitnahen Lieferung haben wir eine langfristige Zusammenarbeit mit vielen Geräteherstellern im In- und Ausland gewonnen. Unabhängig davon, ob Sie eine kleine Menge Proben für die Installation von Testversionen oder zum Massenkauf benötigen, kann Raydafon Ihr Projekt mit professionellen Dienstleistungen und hervorragenden Produkten solide unterstützen. Wenden Sie sich an uns für Muster oder Angebote, und unser technisches Team wird schnell reagierende und Auswahlvorschläge basierend auf Ihren Zeichenanforderungen bereitgestellt.

So messen Sie die Größe des Klingelsrads

Viele Kunden wissen oft nicht, wo sie mit der Messung beginnen sollen, wenn Sie den Klingelgetriebe ersetzen oder anpassen (Zahnradring). Tatsächlich ist diese Arbeit nicht kompliziert. Solange Sie einige Parameter der Schlüsselgrößen beherrschen, können Sie feststellen, ob es den Anforderungen der Ausrüstung entspricht.

Schauen Sie sich zunächst den äußeren Durchmesser an.

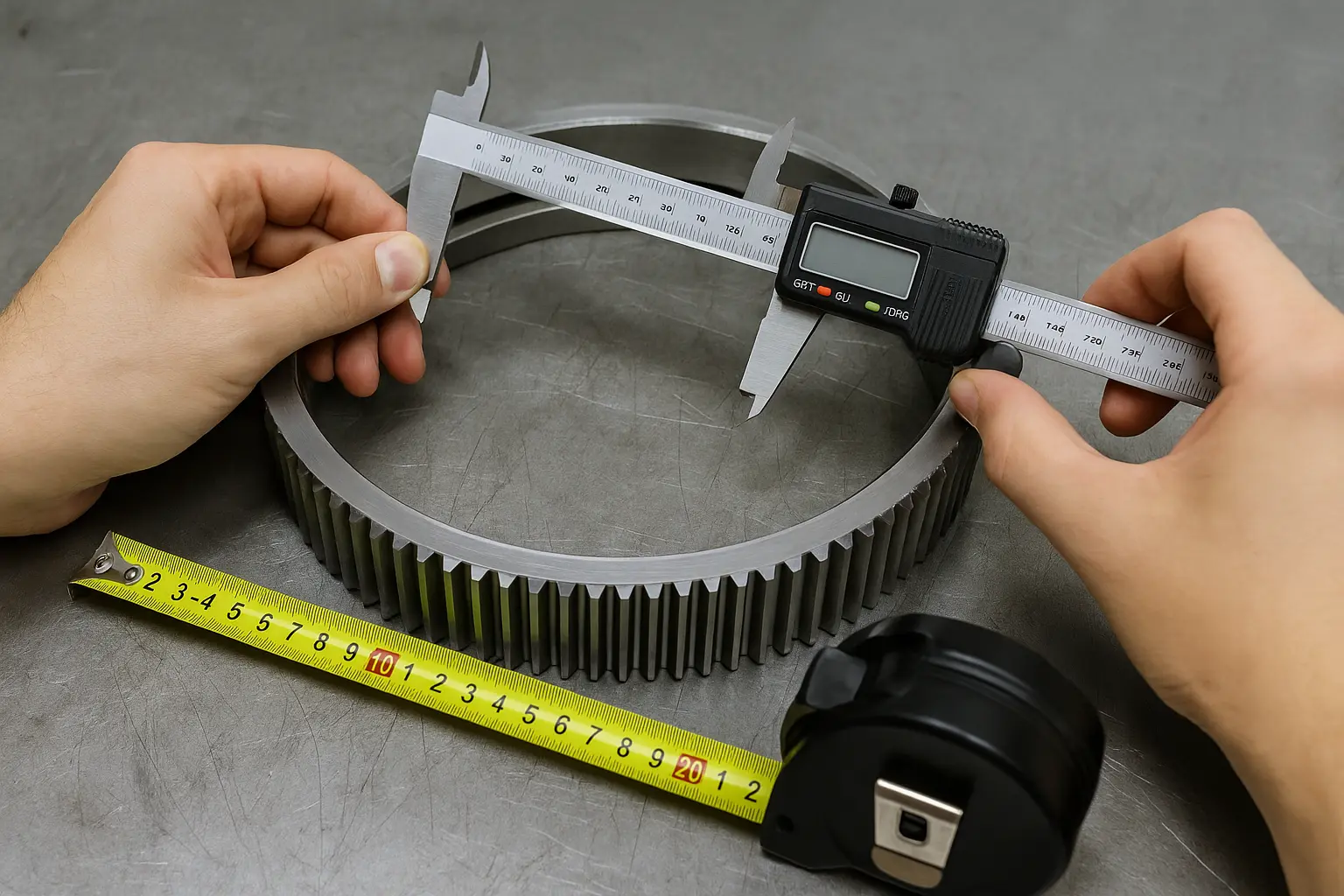

Verwenden Sie einen Bremssattel, um den Abstand von der äußersten Kante des Zahnradrings zur äußersten Kante, der sogenannten "Außendurchmesser", zu messen. Dieser Wert bestimmt den Raum, der durch den Zahnradring in der Gesamtstruktur besetzt ist. Es kann nicht zu groß oder zu klein sein und muss in die Position Ihrer ursprünglichen Ausrüstung passen.

Der zweite ist der innere Durchmesser.

Dies ist der Durchmesser des kreisförmigen Lochs in der Mitte des Zahnradrings. Einige Kunden nennen es das "Wellenloch". Diese Größe muss vollständig mit der Welle oder dem Flansch an der Installationsposition Ihrer Geräte übereinstimmen, da sie sonst nicht passt oder locker ist.

Als nächstes kommt die Anzahl der Zähne.

Zählen Sie einfach die Zähne nacheinander, es ist nicht kompliziert. Dieser Wert wirkt sich auf die proportionale Beziehung der Ausrüstungsübertragung aus. Wenn es nicht den passenden Sonnenausrüstung und dem Planetenausrüstung entspricht, wird die Ausrüstung nicht normal betrieben.

Das Modul ist auch kritisch.

Das Modul hat die Größe jedes Zahns, der mit dem Abstand zwischen den Zähnen zusammenhängt. Dies kann mit der Formel berechnet werden: Modul = Außendurchmesser ÷ (Anzahl der Zähne + 2). Wenn Sie sich nicht sicher sind, können Sie uns die Anzahl der Zähne und den äußeren Durchmesser mitteilen, und wir helfen Ihnen bei der Berechnung.

Es gibt auch Zahnbreite und Zahnwinkel.

Einige Geräte reagieren an Rausch und Last, daher müssen Sie die Zahnbreite (Dicke der Zähne) und den Druckwinkel (die Neigung der Zähne, im Allgemeinen 20 Grad) berücksichtigen. Diese beeinflussen die Glätte des Mischens und hängen auch mit dem Leben zusammen.

Wenn derKlingeltätigkeitMessen Sie den Lochabstand und die Gewindespezifikationen.

Einige Klingelgeräte haben Schraubenlöcher zum Befestigen. Messen Sie die Größe, Anzahl und Anordnung (PCD) der Löcher und senden Sie sie an uns, damit wir schnell bestätigen können, ob sie universell ist oder ob die Form geändert werden muss.

Warum wählen

Die Auswahl von Raydafon-Klingeln ist im Wesentlichen eine zuverlässige, hochpräzise Übertragungslösung, die langfristige Lasttests standhalten kann. Raydafon ist auf die Herstellung verschiedener Präzisionsgeräte spezialisiert. Mit einem ausgereiften Produktionssystem und einer extremen Kontrolle der Details sind unsere Ringgetriebe nicht nur stabile Qualität, sondern haben auch eine gute Vielseitigkeit und Kompatibilität. Sie werden häufig in Kernübertragungsstrukturen wie Windkraftdreher -Erhöhungen, Planetenreduzierern und technischen Maschinenantriebssystemen eingesetzt.

Unser Hingrad besteht aus gekohlter Leichtmetallstahl, hochfestem Stahl oder maßgeschneidertem Edelstahlmaterial und ist precision geschmiedet und entsprechend dem Nutzungsszenario behandelt. Die Zahnoberflächenhärte kann bis zu HRC60 erreichen. In Bezug auf die Technologie verwenden wir mehrere Präzisionsverarbeitungsverbindungen wie CNC-Hobbing, Zahnprofiltrimmungen und Läden des Innendurchmessers und das Getriebemesszentrum, um die wichtigsten Abmessungen wie Zahnrichtungsfehler und radiale Runout vollständig zu überprüfen, um sicherzustellen, dass jedes Produkt mit dem Planetenträger und dem Planetträger und dem Getriebe mit dem Planeten und dem Ausrüstungswellen einen hohen Störungsbetrieb erzielen kann.

Raydafon ist sich bewusst, dass unterschiedliche Branchen unterschiedliche Anforderungen an Wing-Getriebeprodukte haben. Daher bieten wir eine Vielzahl von Spezifikationen und nicht standardmäßigen Anpassungsdiensten an. Von großem Modul-Hochleistungs-Klingeln bis hin zu kleinen Modul mit hoher Präzisionsringgefahr können wir bei Bedarf produzieren und Proben liefern, sobald sie 10 Arbeitstage nach der Bestätigung der Zeichnung bestimmen. Gleichzeitig unterstützt unser Klingrad auch interne und externe Zahnradstrukturen, die den strukturellen Anforderungen verschiedener Arbeitsbedingungen wie Windkraft -Giermechanismen, Automatikgetriebe und mechanischen Nimmgeräten erfüllen können.

Raydafon produziert nicht nur Hingrad, sondern verfügt auch über eine vollständige Produktlinie für Präzisionsgetriebe, einschließlich Plastikgetränke, Kegelausrüstung, Schraubenausrüstung usw., sei es ein Kunde, der ruhige und leichte Büroausrüstung verfolgt, oder ein industrieller Kunde, der schwerwiegende und kräftige Resistente benötigt. Wir können eine One-Stop-Lösung anbieten. Die Auswahl von Raydafon bedeutet, einen technischen Hersteller auszuwählen, der die Zahnräder wirklich versteht, die Kosten steuert und keine Qualität beeinträchtigt. Wenn Sie technische Fragen zur Anwendung von Klingeln mit hoher Präzisionsanwendung haben, die für ein bestimmtes Gerät für ein bestimmtes Gerät geeignet sind, wenden Sie sich bitte an unser technisches Team. Raydafon bietet Ihr Übertragungssystem eine stabile und zuverlässige "Power Closed Loop".
