Kegelradgetriebe

Als professioneller Hersteller und Fabrik in China,RaydafonIst Ihre erste Wahl für den Kauf hochwertiger Schrägausrüstung! Wenn wir uns auf den reifen lokalen Industriecluster verlassen, stellen wir die Produktgenauigkeit und Stabilität sicher, während die Preise in einem angemessenen Bereich gehalten und globalen Kunden Produkte bieten. Unabhängig davon, ob es sich um eine groß angelegte Anpassung oder eine nicht standardmäßige Anpassung handelt, können wir Dienste auf Demand anbieten, eine stabile Lieferung und steuerbare Qualität sicherstellen und ein Kegelausrüstungslieferant sind, der einer langfristigen Zusammenarbeit verdient.


Raydafon konzentriert sich seit vielen Jahren auf die Production für die Begevertretung. Es nimmt die CNC -Fräsentechnologie zur Herstellung ein. Die Genauigkeit der Zahnoberfläche kann das ISO 6 -Level erreichen. Es eignet sich für eine Vielzahl von 90 ° -Regel-Getriebeanlässen wie Werkzeugmaschinenspindeln, Kfz-Differentials, technische Lenksysteme, Verpackungsgeräte und landwirtschaftliche Strommaschinen. Jedes Paar Kegelgeräte wird in unserer eigenen Fabrik vollständig verarbeitet, von 20Crmnti -Kohlensaugenstahlschneidungen, Getriebeherehohrungen, Wärmebehandlung, Präzisionsgetriebe und Qualitätsprüfung. Wir implementieren streng ISO 9001: 2015 -Qualitätssystemstandards und verwenden das Getriebemesszentrum, um wichtige Parameter wie kumulativen Fehler und Zahnformfehler zu erkennen, um sicherzustellen, dass die Vernetzung innerhalb von 0,05 mm stabil gesteuert wird.


In Bezug auf die Struktur bietet Raydafon zwei Konstruktionslösungen: Zähne und Kontraktionszähne gleicher Höhe: Gleiche Höhenzähne sind für Hochgeschwindigkeitsübertragung und stabilen Betrieb geeignet. Kontraktionszähne eignen sich besser für hochladende Anlässe mit einer Belastungskapazität von mehr als 3000 N · m. Die Zahnoberfläche wird mit harter Chrombeschichtung behandelt, und die Oberflächenhärte erreicht HRC58-62, was den Verschleißfestigkeit erheblich verbessert und sich an komplexe Arbeitsbedingungen wie Staub, Schlamm und Öl anpasst. Einige Modelle übernehmen ein helikales Zahndesign, wodurch das Betriebsgeräusch auf unter 75 dB effektiv reduziert wird, insbesondere für Branchen wie medizinische Geräte und Lebensmittelverpackungsgeräte mit strengen Lärmbedürfnissen.


Ob es sich um eine geradlinige Ausrüstung, ein helikaler Ausrüstung oder einKegelradgetriebe, Raydafon kann einen technischen Support in voller Verarbeitung durch die Auswahl der Entwurfsauswahl und die Parameteroptimierung bis hin zu Montagevorschlägen bieten. Bitte kontaktieren Sie uns, um Auswahlinformationen, Anführungslisten oder Beispielmodelle verschiedener Module zu erhalten. Wir werden Ihnen innerhalb von 24 Stunden technische Lösungen und Testberichte zur Verfügung stellen.

Was ist der Unterschied zwischen Gehrungsausrüstung und Kegelausrüstung?

Bei der Auswahl der Zahnrad werden Gehrungsausrüstung (Konstantgeschwindigkeits -Getriebe) und Kegelausrüstung (Kegelausrüstung) häufig von Kunden verglichen. Sie sind ähnlich und werden beide verwendet, um die Stromübertragung zwischen zwei sich kreuzenden Wellen zu erreichen, aber es gibt offensichtliche Unterschiede in den tatsächlichen Nutzungsszenarien und -leistung.


Unter ihnen ist das größte Merkmal des Gehrungsgetriebes, dass das Übertragungsverhältnis auf 1: 1 festgelegt ist, was bedeutet, dass es nur in Systemen verwendet werden kann, die eine konstante Geschwindigkeitsrotation erfordern. Es wird hauptsächlich für Geräte verwendet, die eine präzise Synchronisation wie Detektionsplattformen, optische rotierende Strukturen oder einige kleine mechanische Geräte benötigen. Diese Art von Ausrüstung ist einfach zu kombinieren und einfach zu verarbeiten. Es ist besonders beliebt in Systemen, in denen sich die Drehrichtung ändert, die Geschwindigkeit jedoch unverändert bleibt.


Der Vorteil des Kegelrads besteht darin, dass das Übertragungsverhältnis einstellbar ist. Egal, ob es sich um 2: 1, 3: 1 oder andere angepasste Verhältnisse handelt, es kann für Arbeitsbedingungen sehr geeignet sind, für die eine Verzögerung oder Beschleunigung erforderlich ist, z. B. Achsen, Hebemechanismen, industrielle Kraftverteilungskästen usw. Es gibt auch mehr Arten von Schrägausrüstung, wie Spurausrüstung, Spiralausrüstung, Null-Degree-Ausrüstung usw., die nach dem Geräuschkontrolle und anderen Anforderungen weiter ausgewählt werden können.


In Bezug auf die Struktur handelt es sich um beide Kegelgetränkestrukturen, aber die Gehrungsausrüstung achtet mehr auf die Winkelgenauigkeit und die Zahnsymmetrie, während Befel -Ausrüstung mehr Aufmerksamkeit auf die meshing Festigkeit und Krafttransportkapazität achtet. Bei der Auswahl wird daher empfohlen, den Übertragungsbedürfnissen der Ausrüstung Priorität zu geben, ob sie die Geschwindigkeit ändern oder nur die Richtung ändern und dann entscheiden, welches besser geeignet ist.


Raydafon bietet eine Vielzahl von Gehrungsausrüstung und Kegelausrüstung mit einem Genauigkeitsniveau von bis zu DIN 6 und unterstützt die Anpassung von Materialien wie Leichtmetallstahl und Edelstahl, um den unterstützenden Bedürfnissen der industriellen Automatisierung, Roboter, landwirtschaftlichen Maschinerie und anderen Feldern gerecht zu werden. Wenn Sie sich nicht sicher sind, welches geeigneter ist, können Sie sich auch an unsere Techniker wenden, um Ihnen Bewertungs- und Auswahlvorschläge für Anwendungen zu erteilen.

Wo wird normalerweise Kegelausrüstung verwendet?

Häppchenrad wird hauptsächlich an Orten verwendet, an denen sich zwei Achsen schneiden und die Rotationsrichtung geändert werden muss. Der typischste Fall ist der Übertragungsanlass mit einem 90-Grad-Winkel, wie der in vielen Geräten beobachteten "L" -Fischstruktur, und die Leistungsumwandlung zwischen ihnen wird durch Kegelgeräte abgeschlossen.


Im Autodifferential ist das Kegelrad ein unverzichtbares Teil, mit dem sich die linken und rechten Räder beim Drehen frei drehen können, ohne sich gegenseitig zu stören. Viele Kunden entscheiden sich auch für das Entwerfen von Reduzierern oder Winkellenkungsstrukturen, da sie ein stabiles Getriebe haben und weniger Platz einnehmen. Wenn das Gerät selbst Einschränkungen für das Volumen aufweist, es jedoch eine Eckleistung erzielen muss, ist dieses Zahnrad besonders geeignet.


Zu den gängigen industriellen Anwendungen gehören auch: kleine Werkzeugmaschinen, Verpackungsgeräte, Hebeplattformen, Mischmaschinen, landwirtschaftliche Fahrzeuge und Baugeräte. In diesen Geräten kann nicht alle Stromversorgung in einer geraden Linie ausgegeben werden, und die Grützung spielt die Rolle, "eine Ecke zu drehen und weiter zu übertragen".


Für unterschiedliche Ladungen und Geschwindigkeiten werden verschiedene Arten von Kündigkästen verwendet: Gerade Käfer Zahnräder sind einfach und für Systeme mit niedriger Geschwindigkeit geeignet.Spiralscharfe Zahnrädersind ruhiger und meshglieriger, geeignet für kontinuierliche Arbeitsausrüstung. Raydafon bietet beide Arten von Kündigungen an, und die Genauigkeit und das Material können gemäß den spezifischen Arbeitsbedingungen ausgewählt werden.


Wo immer es eine Stromübertragung zwischen zwei sich kreuzenden Wellen gibt, insbesondere in Situationen, in denen der Winkel begrenzt ist, sind Kegelgeräte eine zuverlässige und langlebige mechanische Option. Sie können uns Ihre Ausrüstungsstruktur mitteilen und wir helfen Ihnen dabei, die am besten geeigneten Spezifikationen anzupassen.



View as

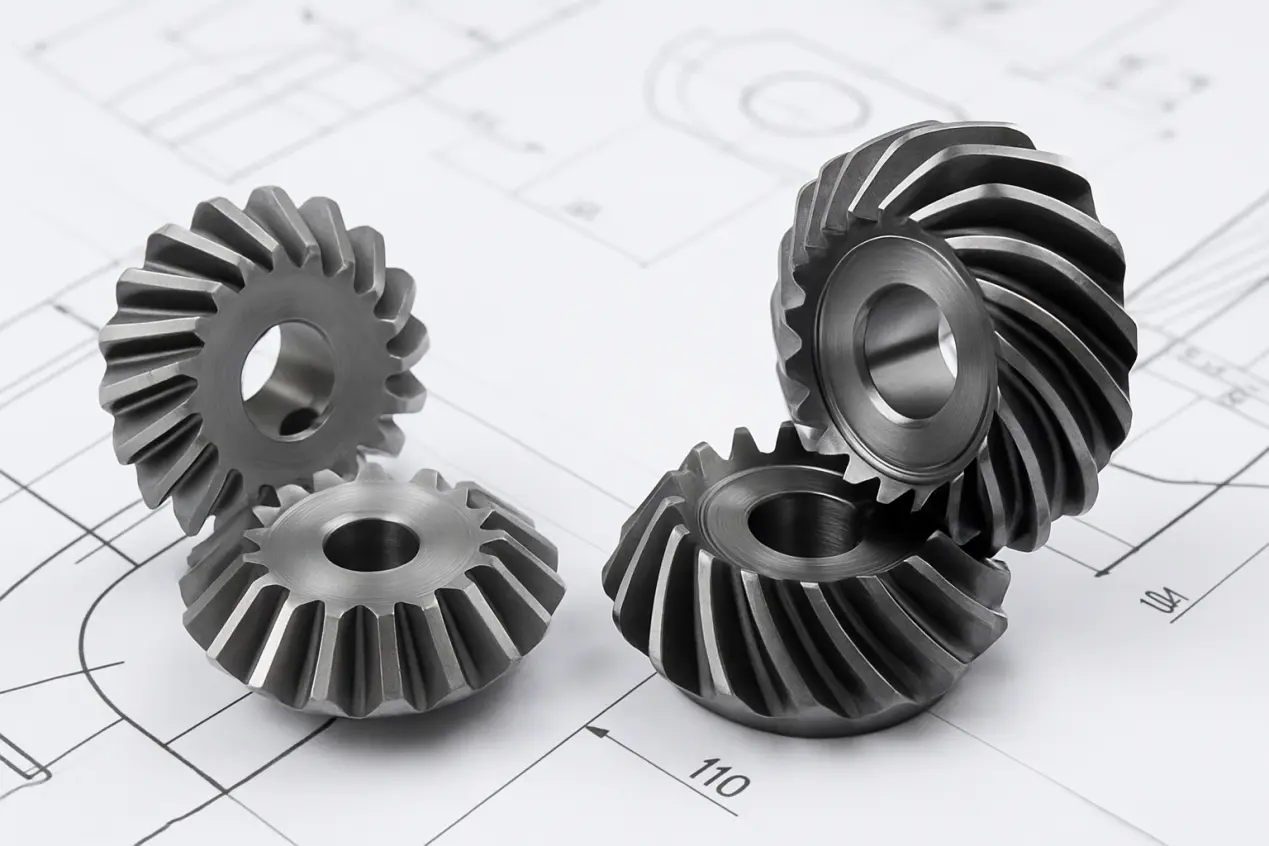

Spiralkegelrad

Spiralkegelrad

Raydafon fertigt Spiralkegelräder für Winkelantriebe im eigenen Werk in Ningbo, China. Durch die gekrümmte Zahnlinie bleiben zwei oder mehr Zähne jederzeit in Kontakt, sodass der Antrieb gleichmäßiger und leiser läuft als ein gerades Kegelradpaar gleicher Größe und für seine Abmessungen mehr Drehmoment überträgt. Standardmodule reichen von M3 bis M12 mit Präzisionsklassen DIN6 bis DIN9, hergestellt nach ISO, DIN, ANSI, JIS oder BS. Zu den Materialien gehören legierter Stahl, C45, Edelstahl, Messing, Kupfer, Aluminium und POM mit Oberflächenbehandlungen von Zink- und Nickelbeschichtung bis hin zu Schwarzoxid, Geomet und Dacromet. Das Ritzel kann mit nur fünf Zähnen geschnitten werden, was ein großes Untersetzungsverhältnis in einer einzigen rechtwinkligen Stufe ermöglicht, und die Zahnflanken können nach der Wärmebehandlung für die höheren Präzisionsgüten geschliffen werden. Die Zahnräder werden als aufeinander abgestimmte Paare geliefert, wobei das Kontaktmuster vor dem Versand überprüft wird. Senden Sie Ihre Zeichnung oder Ihr Muster innerhalb von 24 Stunden für ein Angebot.
Kegelräder aus Kunststoff

Kegelräder aus Kunststoff

Raydafon stellt in Ningbo, China, Kegelräder aus Kunststoff her, die aus POM und Nylon für rechtwinklige Antriebe geformt sind. Standardverhältnisse sind 1:1, 2:1, 3:1, 4:1 und 5:1; Pitchmodule M0,25 bis M1; Zahnzahl 10 bis 60; Bohrungsdurchmesser 3,0 bis 10,0 mm; Außendurchmesser 8,7 bis 60,4 mm; Betriebstemperatur −40 °C bis +80 °C. Zu den Teilenummern gehören GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512060, GB1M512060BS, GB1M512* und GB1M512BS*. Das Suffix BS weist auf einen Messingeinsatz und eine Stellschraube hin. Wichtig: GB1M512* und GB1M512BS* passen nur zum 60-Zahn-Kegelrad und sind nicht mit anderen Zahnrädern kompatibel. Die geformte Zahngeometrie sorgt für einen leisen, dichten Eingriff; Das Polymer ist selbstschmierend und chemikalienbeständig. Kundenspezifisches Modul, Zahnanzahl, Bohrung, Nabe und Materialqualität nach Zeichnung verfügbar; Angebot innerhalb von 24 Stunden.
Als zuverlässiger Hersteller und Lieferant in China haben unsere Produkte die CE -Zertifizierung bestanden. Wenn Sie Qualitätsprodukte kaufen möchten, kontaktieren Sie uns bitte.
