Spiralkegelrad

Raydafon fertigt Spiralkegelräder für Winkelantriebe im eigenen Werk in Ningbo, China. Durch die gekrümmte Zahnlinie bleiben zwei oder mehr Zähne jederzeit in Kontakt, sodass der Antrieb gleichmäßiger und leiser läuft als ein gerades Kegelradpaar gleicher Größe und für seine Abmessungen mehr Drehmoment überträgt. Standardmodule reichen von M3 bis M12 mit Präzisionsklassen DIN6 bis DIN9, hergestellt nach ISO, DIN, ANSI, JIS oder BS. Zu den Materialien gehören legierter Stahl, C45, Edelstahl, Messing, Kupfer, Aluminium und POM mit Oberflächenbehandlungen von Zink- und Nickelbeschichtung bis hin zu Schwarzoxid, Geomet und Dacromet. Das Ritzel kann mit nur fünf Zähnen geschnitten werden, was ein großes Untersetzungsverhältnis in einer einzigen rechtwinkligen Stufe ermöglicht, und die Zahnflanken können nach der Wärmebehandlung für die höheren Präzisionsgüten geschliffen werden. Die Zahnräder werden als aufeinander abgestimmte Paare geliefert, wobei das Kontaktmuster vor dem Versand überprüft wird. Senden Sie Ihre Zeichnung oder Ihr Muster innerhalb von 24 Stunden für ein Angebot.

Spiralkegelrad – rechtwinkliger Antrieb mit gebogenen Zähnen, M3 bis M12

Das Spiralkegelrad ist die Wahl für ein rechtwinkliges Getriebe, wenn Laufruhe und Belastbarkeit wichtiger sind als alles andere. Gebogene Zahnlinien sorgen dafür, dass zwei oder mehr Zähne jederzeit in Kontakt bleiben, sodass der Antrieb leise läuft, sich gleichmäßig abnutzt und weitaus mehr Last trägt als ein gerades Kegelpaar gleicher Größe. Raydafon schneidet, wärmebehandelt und schleift diese Zahnräder in seiner eigenen Fabrik in Ningbo, China.

Mindestens 5 ZähneAuf dem Ritzel, was große einstufige Übersetzungen ermöglicht
DIN6 – DIN9Präzisionssorten, auf Anfrage geschliffen
M3 – M12Standardmodule, andere zum Zeichnen

Design-Rationale

Warum sollten Sie sich für ein Spiralkegelrad statt für ein gerades Kegelrad entscheiden?

Der Unterschied zwischen den beiden liegt ausschließlich in der Zahnlinie. Die Zähne eines geraden Kegelrads verlaufen radial, sodass jeder Zahn gleichzeitig über seine gesamte Breite in den Gegenzahn eingreift – ein plötzlicher Schlag, der sich bei jedem Zahn wiederholt. Die Zähne eines Spiralkegelrads sind kurvenförmig geschnitten, sodass der Kontakt an einem Ende des Zahns beginnt und zum anderen übergeht, genau so, wie ein Reißverschluss geschlossen wird. Diese einzelne geometrische Änderung ist für alle unten aufgeführten Vorteile verantwortlich.

Spiralkegelrad

  • Da der Überlappungskoeffizient höher ist, teilen sich immer zwei oder mehr Zähne die Last
  • Allmähliches Einrasten statt Schlagen, daher deutlich geringere Laufgeräusche
  • Der Kontaktdruck verteilt sich über eine längere Kontaktlinie und sorgt so für einen gleichmäßigeren Verschleiß
  • Das Ritzel kann mit nur 5 Zähnen laufen, was eine große Übersetzung in einer einzigen Stufe ermöglicht
  • Das Kontaktbild ist über den Radius des Fräskopfes einstellbar und kann durch Schleifen weiter verbessert werden
  • Erzeugt eine Axialkraft, für deren Aufnahme die Wellenlager ausgewählt werden müssen

Gerades Kegelrad

  • Im Moment des Eingriffs trägt ein Zahn die volle Last
  • Der Aufprall an jedem Zahneintritt erzeugt mehr Lärm und Vibrationen
  • Höherer örtlicher Anpressdruck, daher tendiert der Verschleiß zur Konzentration
  • Die praktische Mindestzähnezahl am Ritzel ist höher, was die einstufige Übersetzung einschränkt
  • Einfacher und kostengünstiger zu schneiden, was für langsame, geräuscharme Antriebe geeignet ist
  • Es wird keine Axialkraft erzeugt, daher ist die Lagerauswahl einfacher

Ein Designpunkt, den es zu planen gilt:Da die Zahnlinie schräg verläuft, erzeugt ein Spiralkegelrad einen Axialschub entlang der Welle. Das ist kein Mangel – es ist der Preis für eine reibungslose Zusammenarbeit. Die Lager müssen dafür ausgewählt werden, weshalb ein Spiralkegelpaar normalerweise zusammen mit der Welle und der Lageranordnung spezifiziert wird und nicht als Ersatz für ein gerades Kegelpaar.

Spezifikationen

Spezifikationen und verfügbare Optionen für Spiralkegelräder

  • Modellnummer (Modul)M3, M4, M5, M8, M12 und andere
  • ZahnformSpirale (gekrümmte Zahnlinie), rechtwinkliger Antrieb
  • Mindestanzahl der Ritzelzähne5 Zähne
  • PräzisionssortenDIN6, DIN7, DIN8, DIN9
  • StandardsISO, DIN, ANSI, JIS, BS und Nicht-Standard / nach Zeichnung
  • MaterialienLegierter Stahl, C45-Stahl, Edelstahl, Messing, Kupfer, Aluminium, POM
  • ZahnbearbeitungGefräst, gehärtet oder geschliffen (Schleifen wird für die höheren Präzisionsgüten verwendet)
  • Toleranz0,001 mm – 0,1 mm je nach Merkmal und Präzisionsgrad
  • OberflächenbehandlungVerzinkt, vernickelt, Passivierung, Oxidation, Anodisierung, Geomet, Dacromet, Schwarzoxid, Phosphatierung, Pulverbeschichtung, Elektrophorese
  • Zusätzliche OperationenKugelstrahlen, Sandstrahlen, Wärmebehandlung, Glühen, Anlassen, Polieren
  • VerpackungPlastiktüte und Karton oder Holzkiste
  • ZahlungsbedingungenT/T, L/C
  • Produktionsvorlaufzeit20 Werktage für Muster, 25 Tage für Massenware
  • ProbenMusterpreis 2–100 USD; Muster-Expressfracht zu Lasten des Kunden

Vollständiges Spezifikationsblatt. Scrollen Sie auf einem Mobilgerät seitwärts durch die Tabelle, um jede Zeile zu lesen.

Artikel Spezifikation
Modellnummer M3, M4, M5, M8, M12 usw.
Material Messing, C45-Stahl, Edelstahl, Kupfer, POM, Aluminium, Legierung und andere
Standard ISO, DIN, ANSI, JIS, BS und Nicht-Standard
Präzision DIN6, DIN7, DIN8, DIN9
Zahnbehandlung Gehärtet, gefräst oder geschliffen
Toleranz 0,001 mm – 0,01 mm – 0,1 mm, je nach Merkmal und angegebener Präzisionsstufe
Oberflächenbehandlung Verzinkt, vernickelt, Passivierung, Oxidation, Anodisierung, Geomet, Dacromet, Schwarzoxid, Phosphatierung, Pulverbeschichtung, Elektrophorese
Beenden Kugelstrahlen, Sandstrahlen, Wärmebehandlung, Glühen, Anlassen, Polieren
Artikel verpacken Plastiktüte und Karton oder Holzverpackung
Zahlungsbedingungen T/T, L/C
Produktionsvorlaufzeit 20 Werktage für die Probe, 25 Tage für die Massenlieferung
Proben Beispielpreisspanne 2–100 USD. Muster-Expressfracht zu Lasten des Kunden.
Anwendung Automatische Steuerungsmaschinen, Halbleiterindustrie, allgemeine Industriemaschinen, medizinische Geräte, Solarenergieanlagen, Werkzeugmaschinen, Parksysteme, Hochgeschwindigkeits-Schienen- und Lufttransportausrüstung und Ähnliches

Über Toleranz und Präzision:Bei den Zahlen in dieser Tabelle handelt es sich um einen Bereich über die gesamte Produktfamilie und nicht um einen einzelnen garantierten Wert. Die Toleranz hängt vom zu messenden Merkmal, dem Modul und dem von Ihnen angegebenen Präzisionsgrad ab – ein geschliffenes DIN6-Zahnrad unterliegt viel engeren Grenzen als ein gefrästes DIN9-Zahnrad. Teilen Sie uns die Spiel- und Kontaktmusteranforderungen Ihrer Baugruppe mit und wir bestätigen, welche Qualität und welches Verfahren Ihr Getriebe benötigt.

Herstellung

Wie wir die Qualität von Spiralkegelrädern herstellen und kontrollieren

Spiralkegelräder gehören zu den am schwierigsten herzustellenden Zahnradtypen, da die Zahnflanke eine gekrümmte Fläche ist, die erzeugt und nicht nur geschnitten werden muss. Der Prozess, den wir bei jeder Bestellung durchführen, ist bewusst sequenziell: Jeder Schritt wird abgeschlossen und geprüft, bevor der nächste beginnt, sodass ein Problem in der Phase erkannt wird, in der es entstanden ist, und nicht bei der Endmontage.

Rohlingsvorbereitung

Das Material wird entsprechend der Zeichnung ausgewählt und der Rohling wird gedreht und plangedreht, um die Montageflächen und Bohrungen festzulegen, auf die sich jeder spätere Arbeitsgang bezieht.

Verzahnung

Zahnflanken werden auf einer Spiralkegelradschneidmaschine unter Verwendung des Messerkopfradius erzeugt, der den erforderlichen Spiralwinkel und das Tragbild erzeugt.

Wärmebehandlung

Die Einsatzhärtung erhöht die Härte der Zahnoberfläche und sorgt so für Verschleißfestigkeit, während der Kern robust genug bleibt, um die Stoßbelastungen zu absorbieren, denen der Antrieb ausgesetzt ist.

Zähneknirschen

Wenn eine höhere Präzisionssorte spezifiziert ist, wird die Freifläche nach der Wärmebehandlung geschliffen, um Verformungen zu korrigieren und die Kontaktfläche und Oberflächengüte zu verbessern.

Kontaktmusterprüfung

Das Paar wird in einem Prüfstand mit Markierungsmasse getestet, sodass Position, Form und Größe des Kontaktmusters anhand der Zeichnung überprüft werden können, bevor das Paar freigegeben wird.

Inspektion und Verpackung

Abschließende Maßkontrolle der für den Zusammenbau wichtigen Merkmale, dann Schutzverpackung für den Export – Plastiktüte und Karton oder eine Holzkiste für größere Sets.

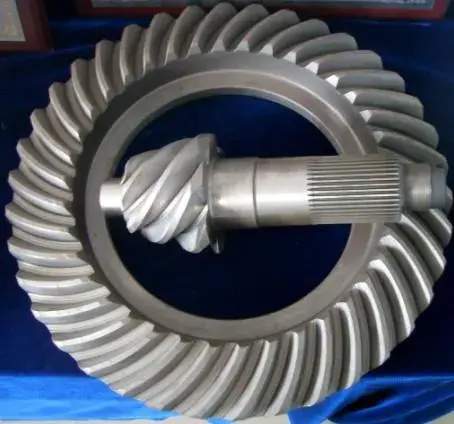

Spiral bevel gear with curved tooth flanks produced by Raydafon
Spiralkegelrad mit erzeugten gekrümmten Zahnflanken.

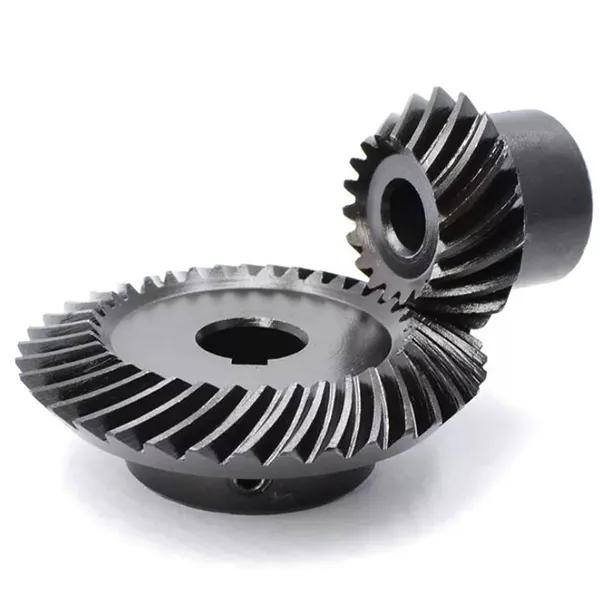

Spiral bevel gear pair showing matched contact pattern and mounting faces
Abgestimmtes Zahnradpaar – Tragbild und Montageflächen.

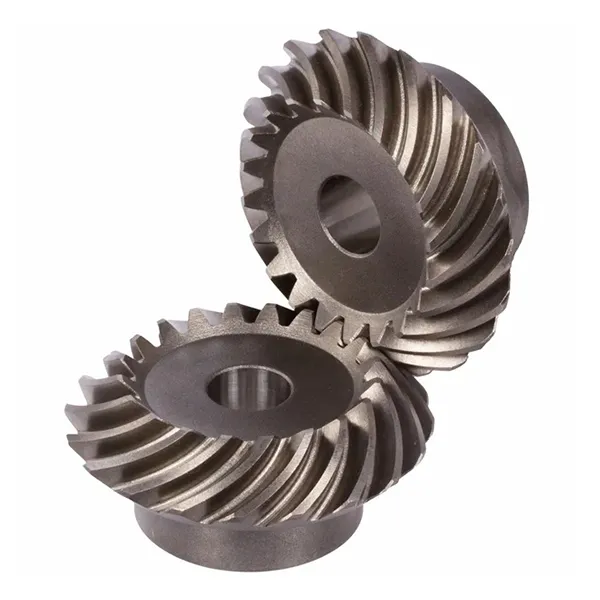

Spiral bevel gear tooth flank detail after grinding
Detail der Zahnflanke nach dem Schleifen.

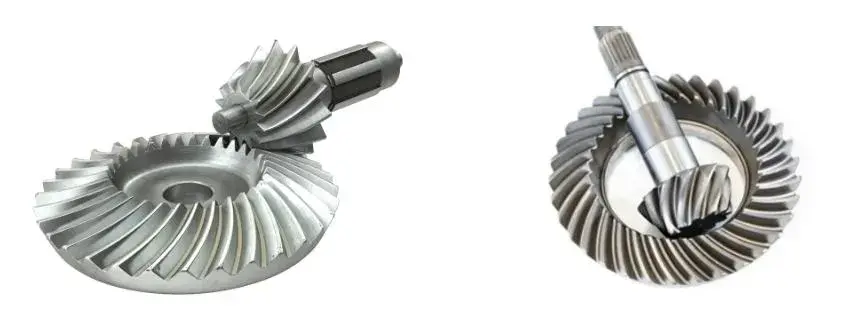

Spiral bevel gear inspection and measurement before packing
Letzte Maßkontrolle vor dem Verpacken.

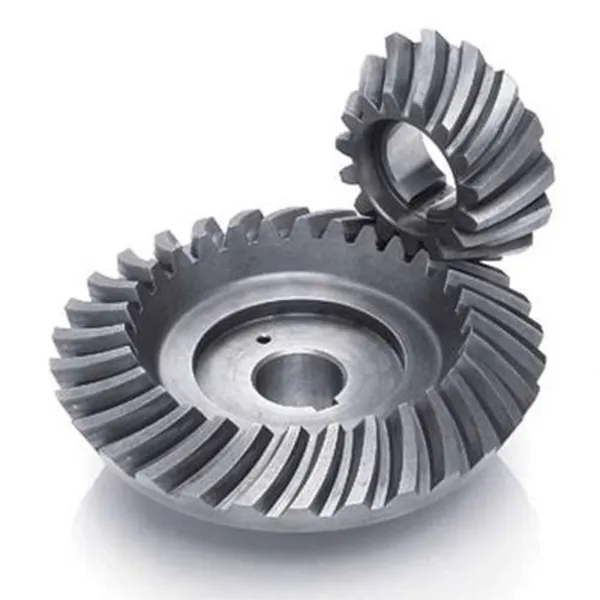

Spiral bevel gear set prepared for export packing
Getriebesatz für die Exportverpackung vorbereitet.

Hauptvorteile

Produktmerkmale

Ruhiger Lauf und geringe Geräuschentwicklung

Da die Zahnlinie gekrümmt ist, sind zu jedem Zeitpunkt mindestens zwei Zähne im Eingriff und die Last wird von einem Zahn zum nächsten übertragen, wenn der Kontakt über die Flanke verläuft. Im Gegensatz zu geraden Kegelrädern gibt es keinen einzigen Stoßmoment über die gesamte Breite, so dass Vibrationen und Geräusche deutlich reduziert werden – was diesen Zahn zur Standardwahl macht, wenn Geräusche kontrolliert werden, von Werkzeugmaschinenspindeln bis hin zu Pkw-Achsen.

Hohe Belastbarkeit und gleichmäßiger Verschleiß

Der Schrägungswinkel erhöht den Überlappungskoeffizienten, was bedeutet, dass sich mehr Zähne die Last teilen und der Kontaktdruck auf jeder Flanke geringer ist. Ein geringerer Druck in Kombination mit einer längeren Kontaktlinie verteilt den Verschleiß gleichmäßiger über die Zahnoberfläche, anstatt ihn in der Nähe der Teilungslinie zu konzentrieren. Das praktische Ergebnis ist ein Getriebe, das für seine Größe ein höheres Drehmoment überträgt und seine Genauigkeit im Dauerbetrieb länger beibehält.

Großer Übersetzungsbereich in einer einzigen Stufe

Das Ritzel eines Spiralkegelpaares kann mit nur fünf Zähnen geschnitten werden, wodurch ein großes Untersetzungsverhältnis in einer rechtwinkligen Stufe statt in zwei erreicht werden kann. Für einen Maschinenkonstrukteur bedeutet das weniger Teile, ein kürzeres Gehäuse und weniger Spiel, weshalb diese Zahnform bei kompakten Winkelgetrieben so häufig vorkommt.

Das Kontaktmuster kann korrigiert werden

Da die Flankenkrümmung durch den Messerkopfradius festgelegt wird, kann das Tragbild beim Schneiden verschoben und korrigiert und durch Schleifen nach der Wärmebehandlung weiter verbessert werden. Diese Kontrolle darüber, wo sich die Zähne tatsächlich berühren, ist es, was einen Zahnradsatz, der jahrelang leise läuft, von einem unterscheidet, der innerhalb von Monaten heult und Löcher bekommt – und diese Fähigkeit hängt von der Maschine und dem Bediener ab, nicht nur von der Zeichnung.

Passende Materialien und Oberflächenbehandlungen

Die gleiche Zahngeometrie kann aus legiertem Stahl für Antriebe mit hohem Drehmoment, C45 oder Edelstahl, wo Korrosionsbeständigkeit wichtig ist, und Messing, Kupfer, Aluminium oder POM für leichtere oder nichtmagnetische Anwendungen hergestellt werden. Anschließend wird die Oberflächenbehandlung entsprechend der Umgebung ausgewählt – Zink- oder Nickelbeschichtung, Schwarzoxid, Geomet oder Dacromet für den Korrosionsschutz, Eloxierung für Aluminium und Pulverbeschichtung oder Elektrophorese für Aussehen und zusätzliche Haltbarkeit.

Anwendungen

Wo Spiralkegelräder verwendet werden

Überall dort, wo sich ein Antrieb um 90 Grad drehen muss, mit echtem Drehmoment und dabei leise bleiben:

  • Werkzeugmaschinen— Spindelantriebe, Indexierköpfe und Vorschubmechanismen, bei denen die Übertragungsgenauigkeit die Qualität des fertigen Teils bestimmt
  • Automobil und Transport— Differential- und Endantriebsgetriebe, bei denen ein geräuscharmes, hochbelastbares rechtwinkliges Paar unerlässlich ist
  • Automatisch steuernde Maschinen— Kurvenscheiben, Drehtische und Pick-and-Place-Mechanismen
  • Halbleiter- und medizinische Geräte– Antriebe, die sanft, leise und wiederholbar sein müssen und nicht nur stark
  • Solarenergieausrüstung— Nachführ-Schwenkantriebe, bei denen der Getriebesatz das ganze Jahr über im Freien betrieben wird
  • Parksysteme und Logistikausrüstung— Hebe- und Transfermechanismen, die eine kompakte rechtwinklige Untersetzung erfordern
  • Bodenausrüstung für den Hochgeschwindigkeitszug und die Luftfahrt— Hilfsantriebe, bei denen Zuverlässigkeit und geringe Vibrationen gefordert sind
  • Allgemeine Industriemaschinen— Pumpen, Mischer, Förderer und alle kompakten Winkelgetriebe

Wenn Ihre Anwendung nicht aufgeführt ist, beschreiben Sie die Betriebsart – Eingangsdrehzahl, Drehmoment, Übersetzungsverhältnis und Montageanordnung. Ein Spiralkegelpaar wird aufgrund des dadurch erzeugten Axialschubs normalerweise zusammen mit der Wellen- und Lageranordnung entworfen. Je früher wir also die Anordnung sehen, desto besser ist das Ergebnis.

Anpassung

Kundenspezifische Spiralkegelräder nach Zeichnung

Über das Standard-Modulprogramm hinaus können die Parameter, die darüber entscheiden, ob ein Getriebe zu Ihrem Gehäuse passt, bedarfsgerecht gefertigt werden. Typische Anpassungen umfassen:

  • Modul und Zähnezahl
  • Spiralwinkel und Spiralhand
  • Verhältnis und passendes Paar
  • Bohrung, Keilnut und Keilnut
  • Naben- und Montageflächengeometrie
  • Materialauswahl
  • Präzisionsklasse DIN6–DIN9
  • Oberflächenbehandlung
  • Geschliffene oder gefräste Zahnflanke
  • Markierung und Identifizierung paarweiser Sätze

Senden Sie eine bemaßte Zeichnung, ein Musterzahnrad oder das erforderliche Übersetzungsverhältnis, Drehmoment und den erforderlichen Hüllumfang, und wir bestätigen die nächstliegende Standardgeometrie oder bieten ein neues Angebot an. Spiralkegelpaare werden als aufeinander abgestimmte Sätze geliefert. Wenn Sie also ein Zahnrad eines Paares austauschen, teilen Sie uns dies mit – der Austausch nur der Hälfte eines zusammenpassenden Paares führt in der Regel zu Geräuschen und schnellem Verschleiß, selbst wenn beide Teile die richtigen Abmessungen haben.

Käufer-FAQ

Käufer-FAQ

  • Was ist der Unterschied zwischen einem Spiralkegelrad und einem geraden Kegelrad?Die Zahnlinie: Gerade Kegelzähne verlaufen radial und greifen auf einmal über ihre gesamte Breite ein, während spiralförmige Kegelzähne gekrümmt sind, sodass der Kontakt allmählich von einem Ende des Zahns zum anderen verläuft. Die gebogene Form sorgt für eine größere Überlappung, sodass die Last auf mehr Zähne verteilt wird, der Lauf ruhiger und leiser ist, der Verschleiß gleichmäßiger ist und das Ritzel mit nur 5 Zähnen geschnitten werden kann.
  • Können Sie nach meiner Zeichnung oder nach einem Muster ein Spiralkegelrad anfertigen?Ja. Senden Sie eine Maßzeichnung oder das Musterzahnrad mit Modul, Zähnezahl, Spiralwinkel, Übersetzung, Bohrung und Material. Wir bestätigen, ob die Geometrie mit den vorhandenen Werkzeugen übereinstimmt oder eine neue Fräserkonfiguration erfordert, erstellen ein entsprechendes Angebot und können innerhalb von etwa 20 Werktagen ein Muster liefern.
  • Welche Materialien und Oberflächenbehandlungen gibt es?Legierter Stahl und C45 für Antriebe mit hohem Drehmoment, Edelstahl, wo Korrosionsbeständigkeit erforderlich ist, und Messing, Kupfer, Aluminium oder POM für leichtere oder nichtmagnetische Anwendungen. Zu den Oberflächenbehandlungen gehören Zink- und Nickelbeschichtung, Passivierung, Oxidation, Anodisierung, Geomet, Dacromet, Schwarzoxid, Phosphatierung, Pulverbeschichtung und Elektrophorese. Teilen Sie uns die Umgebung mit und wir werden Ihnen eine empfehlen.
  • Soll ich ein passendes Paar oder ein einzelnes Zahnrad bestellen?Bestellen Sie ein passendes Paar. Spiralkegelräder werden als Satz geläppt und ihr Kontaktmuster überprüft, so dass der Austausch nur eines Zahnrads eines vorhandenen Paars in der Regel zu Geräuschen und beschleunigtem Verschleiß führt, selbst wenn beide Teile korrekt messen. Wenn nur ein Zahnrad beschädigt ist, senden Sie uns beide zu, damit der Ersatz dem verbleibenden Teil zugeordnet werden kann.
  • Warum braucht ein Spiralkegelrad spezielle Lager?Aufgrund des Schrägungswinkels in der Zahnreihe erzeugt das Zahnrad zusätzlich zu den tangentialen und radialen Belastungen eine axiale Schubkraft entlang der Welle. Die Lager müssen so ausgewählt werden, dass sie diesen Schub aufnehmen können – in der Regel eine Kegelrollen- oder Schräglageranordnung –, weshalb ein Spiralkegelpaar am besten zusammen mit der Wellen- und Lageranordnung spezifiziert wird.
  • Wie lauten Ihre Toleranz, Lieferzeit und Zahlungsbedingungen?Die Toleranz hängt vom Merkmal und der Präzisionsklasse ab und liegt in der gesamten Familie zwischen 0,001 mm und 0,1 mm. Teilen Sie uns Ihre Spiel- und Kontaktmusteranforderungen mit und wir bestätigen Ihnen, welche Sorte diese Anforderungen erfüllt. Muster dauern etwa 20 Werktage und die Massenproduktion 25 Tage. Die Musterpreise betragen 2–100 USD, wobei die Expressfracht vom Kunden bezahlt wird, und die Zahlungsbedingungen sind T/T oder L/C.
