Wie wirkt sich die Hublänge auf die Auswahl von Teleskop-Hydraulikzylindern aus?

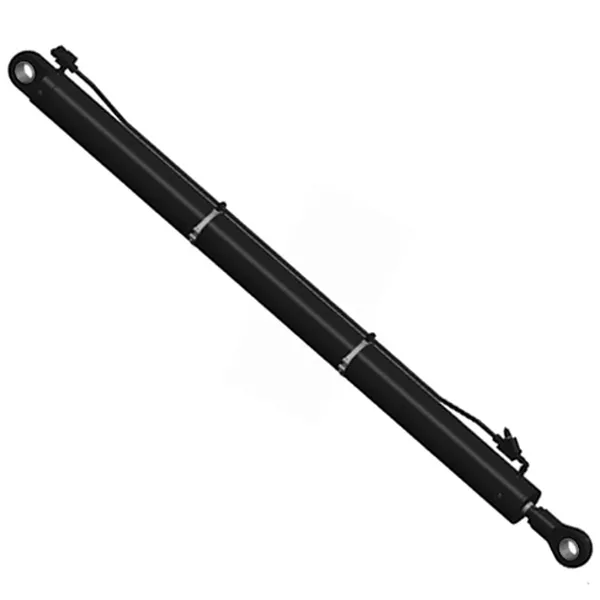

Ein Hersteller von Muldenkippern benötigt einen Zylinder, der eine 20-Tonnen-Ladefläche in einem Winkel von 50 Grad anheben kann. Der erforderliche Hub beträgt 1.200 mm. Als der Ingenieur jedoch das Angebot eines Standardlieferanten für einstufige Zylinder erhält, wird das Problem offensichtlich: Ein einstufiger Zylinder mit 1.200 mm Hub wäre im vollständig eingefahrenen Zustand über 2.400 mm lang. Es würde nicht unter die Ladefläche des LKWs passen. Das ist der klassische Grund dafürTeleskop-Hydraulikzylinderexistieren. Ein Teleskopzylinder verwendet mehrere ineinander geschachtelte Stufen, die nacheinander ausgefahren werden. Im vollständig eingefahrenen Zustand ist der Zylinder kompakt. Im voll ausgefahrenen Zustand ist der Hub die Summe der Hübe aller Stufen. Die Hublänge ist also nicht nur ein Leistungsparameter; Es ist der Parameter, der bestimmt, ob der Zylinder passt, wie viele Stufen erforderlich sind und wie sich der Zylinder unter Last verhält. Für Käufer ist es wichtig, den Zusammenhang zwischen Hublänge und Zylinderauswahl zu verstehen, um das richtige Produkt zu spezifizieren.

Dieser Leitfaden richtet sich an Beschaffungsingenieure und Maschinenkonstrukteure, die Teleskop-Hydraulikzylinder für ihre Anwendung auswählen müssen. Wir erklären, wie sich die Hublänge auf die Anzahl der Stufen, die geschlossene Länge, den Knickwiderstand und die Gesamtleistung des Zylinders auswirkt. Wir stellen Ihnen Tabellen und technische Daten zur Verfügung, die Ihnen bei der Auswahl des richtigen Zylinders helfen. Wir stellen Ihnen außerdem detaillierte Produktparameter aus unserem Werk bei Raydafon Technology Group Co.,Limited zur Verfügung. Unabhängig davon, ob Sie einen Muldenkipper, eine Müllpresse, eine Hubarbeitsbühne oder eine hydraulische Presse konstruieren, hilft Ihnen dieser Leitfaden dabei, eine fundierte Entscheidung über Hublänge und Zylinderauswahl zu treffen.

Inhaltsverzeichnis

• 1. Was ist die Hublänge und warum ist sie für Teleskopzylinder wichtig?
• 2. Wie bestimmt die Hublänge die Anzahl der Stufen?
• 3. Wie wirkt sich die Hublänge auf die geschlossene Länge und den Einbauraum aus?
• 4. Wie beeinflusst die Hublänge den Knickwiderstand?
• 5. Wie legen Sie die richtige Hublänge für Ihre Anwendung fest?
• 6. Was sind die wichtigsten Produktparameter unserer Fabrik?
• 7. Häufig gestellte Fragen (FAQ)
• 8. Fazit

1. Was ist die Hublänge und warum ist sie für Teleskopzylinder wichtig?

Die Hublänge ist die Strecke, die die Zylinderstange von der vollständig eingefahrenen Position in die vollständig ausgefahrene Position zurücklegt. Bei einem hydraulischen Teleskopzylinder ist der Gesamthub die Summe der Hübe jeder einzelnen Stufe. Ein zweistufiger Zylinder könnte einen Gesamthub von 800 mm haben, wobei jede Stufe 400 mm beisteuert. Ein dreistufiger Zylinder könnte einen Gesamthub von 1.200 mm haben, wobei jede Stufe 400 mm beisteuert. Die Hublänge ist der Hauptparameter, der die Größe und Konfiguration des Zylinders bestimmt. Es beeinflusst die Anzahl der Stufen, die geschlossene Länge, das Gewicht und die Kosten. Die folgende Tabelle veranschaulicht den Zusammenhang zwischen der Hublänge und der Anzahl der Stufen für einen typischen Teleskopzylinder.

BeiRaydafon Technology Group Co., LimitedIn unserem Werk werden hydraulische Teleskopzylinder mit Hublängen von 300 mm bis 3.000 mm hergestellt. Wir können die Hublänge und die Anzahl der Stufen individuell an Ihre spezifischen Anwendungsanforderungen anpassen. Unser Ingenieurteam kann Ihnen dabei helfen, die optimale Hublänge und Bühnenkonfiguration für Ihr Projekt zu ermitteln.

2. Wie bestimmt die Hublänge die Anzahl der Stufen?

Die Anzahl der Stufen in einem Teleskop-Hydraulikzylinder wird durch die Gesamthublänge und den maximal zulässigen Hub pro Stufe bestimmt. Jede Stufe hat einen maximalen Hub, der durch die Länge der Stufe und die für die Stabilität erforderliche Überlappung begrenzt ist. Ein typisches Stadium kann sich über etwa 80–90 % seiner Länge erstrecken. Wenn der Gesamthub mehr erfordert, als eine Stufe bereitstellen kann, werden zusätzliche Stufen hinzugefügt. Die Anzahl der Stufen beeinflusst die Komplexität, Kosten und Leistung des Zylinders. Mehr Stufen bedeuten mehr Komponenten, mehr Dichtungen und mehr potenzielle Leckstellen. Mehr Stufen bedeuten jedoch auch eine kürzere geschlossene Länge bei gegebenem Hub. Die folgende Tabelle zeigt den Zusammenhang zwischen Gesamthub, Stufenhub und Anzahl der Stufen.

In unserem Werk konstruieren wir jeden Teleskop-Hydraulikzylinder so, dass die Anzahl der Stufen für den erforderlichen Hub optimiert wird. Um die optimalen Bühnenlängen und Überlappungen zu ermitteln, verwenden wir eine fortschrittliche Berechnungssoftware. Unser Ziel ist es, einen Zylinder bereitzustellen, der in den verfügbaren Raum passt, den erforderlichen Hub bietet und unter Last zuverlässig funktioniert.

3. Wie wirkt sich die Hublänge auf die geschlossene Länge und den Einbauraum aus?

Die geschlossene Länge eines Teleskop-Hydraulikzylinders ist die Länge des Zylinders, wenn alle Stufen vollständig eingefahren sind. Die geschlossene Länge ist für den Einbau entscheidend, da sie bestimmt, ob der Zylinder in den verfügbaren Raum passt. Ein längerer Hub erfordert einen längeren Zylinder, aber der Zusammenhang ist nicht linear. Ein Teleskopzylinder kann einen großen Hub bei relativ kurzer geschlossener Länge erreichen, da die Stufen ineinander verschachtelt sind. Das Verhältnis von geschlossener Länge zu Hub ist eine wichtige Leistungskennzahl. Ein einstufiger Zylinder hat typischerweise eine geschlossene Länge, die etwa dem 1,2- bis 1,5-fachen Hub entspricht. Ein zweistufiger Teleskopzylinder kann eine geschlossene Länge haben, die dem 0,8- bis 1,0-fachen Hub entspricht. Ein dreistufiger Zylinder kann eine geschlossene Länge haben, die dem 0,5- bis 0,7-fachen des Hubs entspricht. Die folgende Tabelle vergleicht die Verhältnisse der geschlossenen Länge für verschiedene Zylindertypen.

Bei Raydafon entwickelt unser Werk Teleskop-Hydraulikzylinder, um die kürzestmögliche geschlossene Länge für einen bestimmten Hub zu erreichen. Wir verwenden hochfeste Materialien und Präzisionsfertigung, um die Wandstärke jeder Stufe zu minimieren und gleichzeitig die erforderliche Druckstufe aufrechtzuerhalten. Dadurch können wir mehr Hub in ein kleineres Paket packen, was unsere Zylinder ideal für Anwendungen macht, bei denen der Einbauraum begrenzt ist.

4. Wie beeinflusst die Hublänge den Knickwiderstand?

Bei Teleskop-Hydraulikzylindern ist die Knickung ein entscheidender Faktor, insbesondere bei langen Hüben. Beim Ausfahren des Zylinders nimmt die effektive Länge der Stange zu und der Knickwiderstand ab. Ein Teleskopzylinder ist anfälliger für Knickungen als ein einstufiger Zylinder, da die Stufen schlank sind und die Last über mehrere Gleitschnittstellen übertragen wird. Der Knickwiderstand hängt vom Durchmesser jeder Stufe, der Überlappung zwischen den Stufen und der Führung durch den Zylinderkörper ab. Bei einem gegebenen Hub hat ein Zylinder mit mehr Stufen einen kleineren Durchmesser für jede Stufe, was den Knickwiderstand verringert. Daher müssen die Hublänge und die Anzahl der Stufen gegen die erforderliche Knicksicherheit abgewogen werden. Die folgende Tabelle veranschaulicht die Auswirkung der Hublänge auf die Knickfestigkeit eines typischen dreistufigen Zylinders.

In unserer Fabrik verwenden wir fortschrittliche CAE-Software (Computer Aided Engineering), um eine Knickanalyse für jeden von uns konstruierten Teleskop-Hydraulikzylinder durchzuführen. Wir optimieren den Durchmesser und die Überlappung jeder Stufe, um sicherzustellen, dass der Zylinder der erforderlichen Belastung standhält, ohne zu knicken. Wir bieten auch Hinweise zum maximal zulässigen Hub für jedes Zylindermodell.

5. Wie legen Sie die richtige Hublänge für Ihre Anwendung fest?

Die Festlegung der richtigen Hublänge für einen hydraulischen Teleskopzylinder erfordert eine systematische Bewertung Ihrer Anwendungsanforderungen. Der erste Schritt besteht darin, die erforderliche Verfahrstrecke zu ermitteln. Dies ist die Strecke, die die Last zurücklegen muss. Im zweiten Schritt wird der verfügbare Einbauraum ermittelt. Dies ist der Platz, der dem Zylinder zur Verfügung steht, wenn er vollständig eingefahren ist. Im dritten Schritt wird die erforderliche Kraft ermittelt. Dies ist die Last, die der Zylinder bewegen muss. Im vierten Schritt wird die erforderliche Knicksicherheit ermittelt. Dies ist der Sicherheitsspielraum gegen Knicken. Der fünfte Schritt besteht darin, die Zylinderkonfiguration auszuwählen, die diese Anforderungen erfüllt. Die folgende Tabelle bietet einen Leitfaden zur Auswahl der Hublänge für gängige Anwendungen.

Bei Raydafon arbeitet unser Werk mit unseren Kunden zusammen, um die richtige Hublänge und Zylinderkonfiguration für ihre Anwendung festzulegen. Wir stellen technische Daten, Berechnungen und Empfehlungen zur Verfügung. Unser Ingenieurteam kann Sie beim Auswahlprozess unterstützen und detaillierte Zeichnungen zur Genehmigung bereitstellen.

6. Was sind die wichtigsten Produktparameter unserer Fabrik?

Die folgende Tabelle enthält die wichtigsten Produktparameter für unsere Teleskop-Hydraulikzylinder. Diese Zylinder sind für eine Vielzahl von Anwendungen konzipiert, darunter Muldenkipper, Müllverdichter, Hubarbeitsbühnen und hydraulische Pressen. Unsere Fabrik kann auch kundenspezifische Zylinder herstellen, um spezifische Anforderungen zu erfüllen.

In unserem Werk fertigen wir unsere Teleskop-Hydraulikzylinder, um diese und weitere Spezifikationen zu erfüllen. Wir können den Hub, die Anzahl der Stufen, die Bohrung, die Stange, die Montage und die Dichtungen an Ihre spezifische Anwendung anpassen. Unser Qualitätskontrollsystem umfasst die Inspektion der Rohstoffe, die In-Prozess-Inspektion und die Endkontrolle vor dem Versand. Unser Ziel ist es, unseren Kunden qualitativ hochwertige Teleskop-Hydraulikzylinder zur Verfügung zu stellen, die ihren Leistungsanforderungen entsprechen.

7. Häufig gestellte Fragen (FAQ)

Frage 1: Wie bestimme ich die erforderliche Hublänge für meine Anwendung?

Antwort: Die erforderliche Hublänge ist die Strecke, die die Last zurücklegen muss. Dies wird durch die Geometrie des Mechanismus bestimmt. Bei einem Muldenkipper ist der Hub der Abstand, der erforderlich ist, um die Ladefläche in den gewünschten Winkel anzuheben. Bei einer Hubarbeitsbühne ist der Hub der Abstand, der erforderlich ist, um die Plattform auf die gewünschte Höhe anzuheben. Unser Ingenieurteam kann Ihnen bei der Berechnung des erforderlichen Hubs für Ihre spezifische Anwendung helfen.

Frage 2: Kann ein Teleskopzylinder einen längeren Hub haben als ein einstufiger Zylinder?

Antwort: Ja, ein Teleskop-Hydraulikzylinder kann einen viel längeren Hub erreichen als ein einstufiger Zylinder mit derselben geschlossenen Länge. Dies liegt daran, dass die Stufen im eingefahrenen Zustand ineinander verschachtelt sind. Ein dreistufiger Teleskopzylinder kann einen Hub erreichen, der zwei- bis dreimal so groß ist wie der Hub eines einstufigen Zylinders mit derselben Schließlänge. Dadurch sind Teleskopzylinder ideal für Anwendungen, bei denen der Einbauraum begrenzt ist.

Frage 3: Wie viele Stufen sind maximal verfügbar?

Antwort: Bei Raydafon Technology Group Co.,Limited fertigen wir Teleskop-Hydraulikzylinder mit bis zu fünf Stufen. Die maximale Stufenzahl wird durch den erforderlichen Hub, den verfügbaren Bauraum und die Knickanforderungen bestimmt. Mehr Stufen ermöglichen einen längeren Hub bei kürzerer geschlossener Länge, erhöhen aber auch die Komplexität und die Kosten.

Frage 4: Wie wirkt sich die Hublänge auf die Kosten eines Teleskopzylinders aus?

Antwort: Die Kosten eines Teleskop-Hydraulikzylinders steigen mit der Hublänge und der Anzahl der Stufen. Ein längerer Hub erfordert mehr Material und eine präzisere Fertigung. Mehr Stufen erfordern mehr Dichtungen, mehr Bearbeitung und mehr Montagezeit. Die Kosten hängen auch von der Druckstufe, den Materialien und der Montagekonfiguration ab. Unser Werk kann ein detailliertes Angebot basierend auf Ihren spezifischen Anforderungen erstellen.

Frage 5: Kann die Hublänge individuell angepasst werden?

Antwort: Ja, wir können die Hublänge an Ihre spezifischen Anwendungsanforderungen anpassen. Wir können die Länge jeder Stufe und die Anzahl der Stufen anpassen, um den gewünschten Gesamthub zu erreichen. Wir können auch die geschlossene Länge, die Bohrung, die Stange und die Montage individuell anpassen. Unser Ingenieurteam kann mit Ihnen zusammenarbeiten, um einen Teleskop-Hydraulikzylinder zu entwerfen, der perfekt zu Ihrer Anwendung passt.

8. Fazit

Die Hublänge ist der wichtigste Parameter bei der Auswahl von Teleskop-Hydraulikzylindern. Sie bestimmt die Anzahl der Stufen, die geschlossene Länge, die Knickfestigkeit und die Gesamtleistung des Zylinders. Für Käufer ist es wichtig, den Zusammenhang zwischen der Hublänge und diesen Faktoren zu verstehen, um den richtigen Zylinder für ihre Anwendung zu spezifizieren. Bei Raydafon Technology Group Co.,Limited verfügt unser Werk über das Fachwissen und die Ausrüstung, um hochwertige hydraulische Teleskopzylinder mit Hublängen von 300 mm bis 3.000 mm herzustellen. Wir verwenden hochfeste Materialien, Präzisionsfertigung und strenge Tests, um sicherzustellen, dass unsere Zylinder zuverlässige Leistung und lange Lebensdauer bieten.

Ob Sie einen Muldenkipper, eine Müllpresse, eine Hubarbeitsbühne oder eine hydraulische Presse entwerfen, wir laden Sie ein, mit uns Kontakt aufzunehmen, um Ihre Anforderungen zu besprechen. Wir können technische Daten, Muster und maßgeschneiderte Lösungen bereitstellen. Unser Engagement für Qualität und Kundenzufriedenheit hat uns zu einem vertrauenswürdigen Partner für Unternehmen auf der ganzen Welt gemacht.

Kontaktieren Sie noch heute Raydafon Technology Group Co., Limitedum Ihre Anforderungen an Teleskop-Hydraulikzylinder zu besprechen und herauszufinden, wie unsere Zylinder Ihre Hublängen- und Leistungsanforderungen erfüllen können.
