Hydraulischer Auslegerzylinder für Minibagger
  • Hydraulischer Auslegerzylinder für MinibaggerHydraulischer Auslegerzylinder für Minibagger
  • Hydraulischer Auslegerzylinder für MinibaggerHydraulischer Auslegerzylinder für Minibagger

Hydraulischer Auslegerzylinder für Minibagger

Raydafon stellt in seiner eigenen Fabrik in Ningbo, China, hydraulische Auslegerzylinder für Minibagger her. Standardbohrungsdurchmesser reichen von 50 mm bis 125 mm mit Stangendurchmessern von 25 mm bis 75 mm, Hub bis 1000 mm, maximaler Schubkraft von 361 kN bei 29,4 MPa und einem Arbeitstemperaturbereich von –20 °C bis +70 °C. Der Lauf ist aus hochfestem legiertem Stahl geschmiedet und die Bohrung ist präzisionsgeschliffen, was die innere Reibung reduziert und eine präzise Steuerung des Auslegers bei niedriger Geschwindigkeit ermöglicht. Eine eingebaute Doppeldichtungsstruktur mit verschleißfestem importiertem Gummi und einem Außenabstreifer schützt die Dichtlippe vor Staub und Feuchtigkeit und verlängert die Lebensdauer um mehr als 40 %. Die Außenseite der Stange und des Laufs ist korrosionsbeständig gegen Regen, Schlamm und Abwaschungen. Bohrung, Stange, Hub, Montagezentren und Anschlusspositionen werden nach Zeichnung für den OEM-Einbau oder -Austausch an Maschinen der 1–8-Tonnen-Klasse hergestellt. Senden Sie Ihr Baggermodell oder die Originalzeichnung innerhalb von 24 Stunden für ein Angebot.

Hydraulischer Auslegerzylinder für Minibagger – Bohrung 50–125 mm, Hub bis 1000 mm

Der Auslegerzylinder ist der Stößel, der den Ausleger eines Minibaggers anhebt und senkt, und er ist der Zylinder, der die meiste Last in der gesamten Maschine aufnimmt. Raydafon schmiedet den Lauf aus hochfestem legiertem Stahl, schleift die Bohrung, um die innere Reibung zu reduzieren, und dichtet ihn mit einer Doppeldichtungsanordnung für staubige Einsatzbedingungen ab. Lieferung als OEM-Anbauteil oder als Ersatzzylinder nach Ihrer Originalzeichnung.

  • 50–125 mmBohrungsdurchmesser
  • 25–75 mmStabdurchmesser
  • ≤ 1000 mmSchlaganfall
  • 361 kNMaximaler Schub
  • −20 bis +70 °CArbeitstemperatur
01 / ÜBERSICHT

Hydraulischer Auslegerzylinder für Minibagger – OEM- und Ersatzteilversorgung

Der Auslegerzylinder sitzt zwischen dem Maschinenrahmen und dem Ausleger und ist die Komponente, die den gesamten Oberbau des Baggers anhebt. Bei einem Minibagger arbeitet der Auslegerzylinder mit einem kürzeren Hub als bei einer Maschine voller Größe, aber mit einem hohen Arbeitszyklus, oft Tausende von Zyklen pro Tag bei Kommunal-, Landschafts- und Landwirtschaftsarbeiten. Auf diese Kombination – kurzer Hub, hohe Zyklenzahl, staubige Umgebung – muss die Spezifikation reagieren und nicht nur auf pure Kraft.

Raydafon produziert diesen Zylinder in seiner eigenen Fabrik in Ningbo, China, sowohl für Maschinenbauer als auch für den Ersatzteilmarkt. Standardbohrungsdurchmesser reichen von 50 mm bis 125 mm mit Stangendurchmessern von 25 mm bis 75 mm, Hub bis zu 1000 mm und maximalem Schub von 361 kN, mit einem Arbeitstemperaturbereich von –20 °C bis +70 °C. Verwandte Zylinder aus derselben Fabrik enthalten die breitereHydraulikzylinder für BaggerReichweite, diehydraulischer Schaufelzylinder für Kleinbaggerdas funktioniert damit auf dem gleichen Rechner, und dasHydraulikzylinderKatalog zu anderen mobilen Maschinen.

02 / SPEZIFIKATIONEN

Technische Spezifikationen

  • ProduktnameHydraulischer Auslegerzylinder für Minibagger
  • Bohrungsdurchmesser50 mm – 125 mm
  • Stabdurchmesser25 mm – 75 mm
  • Schlaganfall≤ 1000 mm
  • Maximaler Schub361 kN
  • Maximaler Druck29,4 MPa
  • Arbeitstemperatur−20 °C bis +70 °C
  • LaufmaterialHochfestes Schmieden aus legiertem Stahl, präzisionsgeschliffene Bohrung
  • VersiegelungDoppelte Dichtungsstruktur mit verschleißfestem importiertem Gummi
  • OberflächenbehandlungMit Korrosionsschutz behandelte Stangen- und Laufaußenseite
  • MontageZur Maschinenzeichnung – Bolzen-, Gabelkopf- oder Flanschanordnung
  • AnpassungBohrung, Stange, Hub, Montagezentren, Anschlussposition, Lackfarbe

Standard-Spezifikationsblatt für den Auslegerzylinder des Minibaggers.

Parameter Wert
Bohrungsdurchmesser 50 mm – 125 mm
Stabdurchmesser 25 mm – 75 mm
Schlaganfall ≤ 1000 mm
Maximaler Schub 361 kN
Druck 29,4 MPa
Arbeitstemperatur −20 °C bis +70 °C

Wie Schub und Bohrung zusammenhängen:Der maximale Schub von 361 kN gilt für die größte Bohrung im Bereich von 29,4 MPa. Eine kleinere Bohrung erzeugt bei gleichem Druck proportional weniger Kraft – eine 50-mm-Bohrung bei 29,4 MPa ergibt etwa 57,7 kN, eine 63-mm-Bohrung etwa 91,6 kN und eine 80-mm-Bohrung etwa 147,8 kN. Geben Sie die Bohrung immer zusammen mit dem Systemdruck an, denn der Schub, den Ihre Maschine benötigt, entscheidet über die Bohrung und nicht umgekehrt.

03 / PRODUKTDETAIL

Produktdetails

Fotos und Referenzansichten des Auslegerzylinders, den wir für Minibagger herstellen.

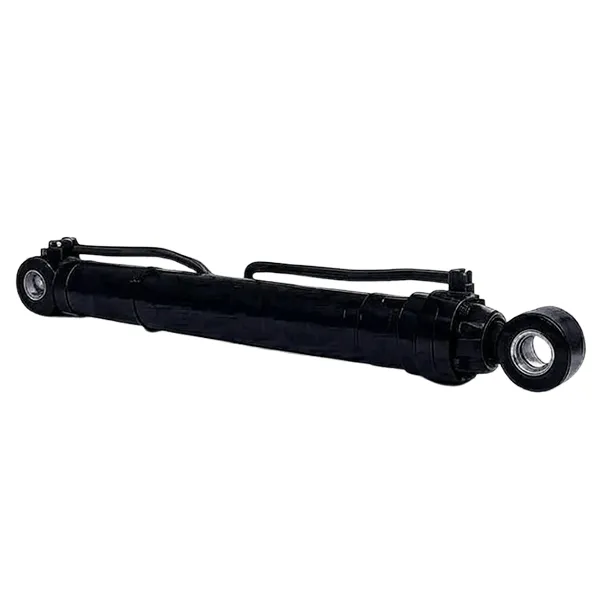

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Hydraulischer Auslegerzylinder für Minibagger – Zylinder, Stange und Montageenden.

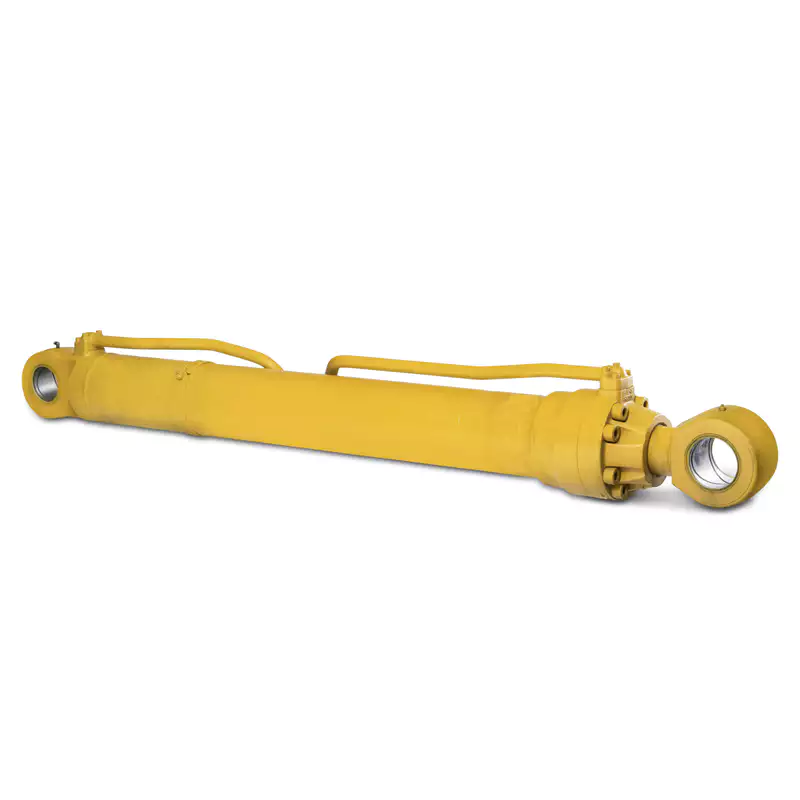

Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Geschmiedeter Lauf aus legiertem Stahl mit präzisionsgeschliffener Bohrung.

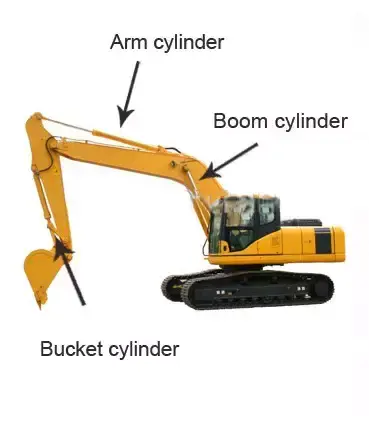

Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Abmessungen und Montagereferenz – vergleichen Sie diese vor der Bestellung mit Ihrer Maschine.

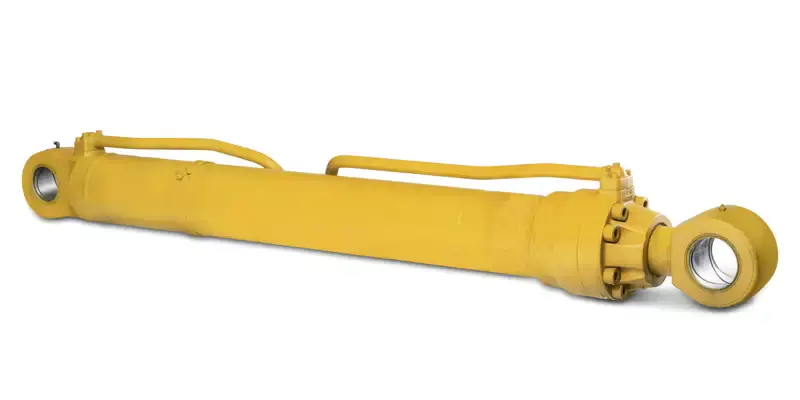

Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Stangenoberfläche und doppelte Dichtungsanordnung.
04 / BAU

Produktmerkmale und Konstruktion

Geschmiedeter Lauf und geschliffener Lauf

Der Lauf ist aus hochfestem Legierungsmaterial geschmiedet und nicht aus Rohrmaterial gefertigt, was zu einer gleichmäßigeren Kornstruktur und einer besseren Ermüdungsbeständigkeit an den Gewinde- und Schweißenden führt. Anschließend wird die Bohrung präzisionsgeschliffen, sodass die Kolbendichtung auf einer gleichmäßigen Oberflächengüte läuft. Diese Oberfläche sorgt dafür, dass der innere Reibungskoeffizient niedrig bleibt – etwa 30 % niedriger als bei einer ungeschliffenen Bohrung in unserem Vergleichstest – und ist der Grund dafür, dass der Ausleger immer noch präzise eingestellt werden kann, wenn die Maschine auf engstem Raum arbeitet, wo es auf Zentimeter ankommt.

Doppelte Abdichtung für staubige Standorte

Jeder Zylinder verfügt über eine eingebaute Doppeldichtungsstruktur mit verschleißfestem importiertem Gummi. Die innere Dichtung hält den hydraulischen Druck aufrecht, während der äußere Abstreifer Staub und Feuchtigkeit von der Dichtlippe fernhält. Auf diese Anordnung kommt es bei Arbeiten auf der Baustelle an: Eine einzelne Dichtung, die verunreinigt laufen kann, erzeugt das langsame Auslaufen, das schließlich zu einem Leck wird. Im Betrieb verlängert diese Konstruktion die Lebensdauer des Zylinders um mehr als 40 % im Vergleich zu einer Einzeldichtungsanordnung und reduziert die Häufigkeit, mit der die Maschine wegen Wartungsarbeiten außer Betrieb genommen werden muss.

Angepasst an die Geometrie Ihrer Maschine

Bohrung, Stange, Hub, Montagemitten und Anschlusspositionen werden nach Zeichnung gefertigt. Bei einem Ersatzzylinder ist dies der entscheidende Teil – die Montagemitten und Stiftdurchmesser müssen genau zum Ausleger und Rahmen der Maschine passen. Senden Sie uns daher die Originalzeichnung, das Maschinenmodell oder die gemessenen Abmessungen des ausgefallenen Zylinders und wir passen die Schnittstelle an, bevor wir ein Angebot abgeben. Für den Einsatz im Kommunal-, Landschafts- und Landwirtschaftsbereich stehen in der gesamten Baureihe unterschiedliche Hub- und Druckkonfigurationen zur Verfügung.

05 / KOMPATIBILITÄT

Maschinenkompatibilität

Dieser Auslegerzylinder wird für Minibagger in der Gewichtsklasse von etwa 1 bis 8 Tonnen geliefert, bei denen Bohrungsdurchmesser im Bereich von 50–125 mm Standard sind. Es wird sowohl als Erstausrüstung als auch als Ersatz unter anderem in Maschinen folgender Marken eingebaut:

  • Kubota
  • Yanmar
  • Takeuchi
  • Rotluchs
  • Raupe
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Bitte beachten Sie:Markennamen werden nur aufgeführt, um die Maschinenklassen anzugeben, in denen dieser Zylinder üblicherweise eingebaut wird. Raydafon ist ein unabhängiger Hersteller und nicht mit diesen Marken verbunden, von ihnen autorisiert oder ein Erstausrüster dieser Marken. Überprüfen Sie vor der Bestellung immer die Montagezeichnung Ihres spezifischen Modells.

Sie sind sich nicht sicher, welche Bohrung und welchen Hub Ihre Maschine benötigt? Senden Sie das Baggermodell, den Bohrungs- und Stangendurchmesser des vorhandenen Zylinders, seine Stift-zu-Stift-Länge und den Systemdruck, und wir bestätigen die Konfiguration.

06 / ANWENDUNGEN

Anwendungen

Minibagger werden gekauft, weil sie dort hineinpassen, wo große Maschinen nicht hinpassen, und genau hier ist die Steuerung des Auslegerzylinders am wichtigsten.

Städtische Straßeninstandhaltung

Rohrleitungsverlegung und Schachtdeckelreparaturen in engen Straßen, wo der Ausleger nur langsam in Position gebracht und nicht geschwenkt werden muss. Eine genaue Steuerung bei niedriger Geschwindigkeit verringert das Risiko, erdverlegte Leitungen oder bearbeitete Oberflächen zu treffen.

Rekultivierung und Bepflanzung von Obstgärten

Entfernen alter Baumstümpfe und Vorbereiten neuer Parzellen, wobei der Ausleger um stehende Bäume herum angehoben und abgesenkt wird. Durch kontrollierte Bewegung werden Schäden an den Obstbäumen vermieden, die an Ort und Stelle bleiben müssen.

Bau- und Abbrucharbeiten

Beim Abreißen niedriger Mauern und beim Heben von leichten Baumaterialien sorgt eine stabile Leistungsabgabe bei wechselnder Last dafür, dass der Vorgang für den Bediener vorhersehbar und für jeden, der in der Nähe arbeitet, sicher bleibt.

Wasserschutz für landwirtschaftliche Flächen

Schneiden von Entwässerungsgräben auf eine kontrollierte Tiefe und Breite, was nur dann wiederholbar ist, wenn der Auslegerzylinder unter Last seine Position behält, anstatt abzudriften, wenn die Schaufel auf Widerstand trifft.

Landschafts- und Gartenbau

Planieren, Grabenaushub und Erdbewegung auf begrenzten Wohngrundstücken, wo eine kompakte Maschine mit präziser Gestängesteuerung für eine sauberere Oberfläche und weniger manuelles Aufräumen sorgt.

Austausch und Reparatur

Direkter Ersatz eines zerkratzten, verbogenen oder undichten Auslegerzylinders an einer vorhandenen Maschine, hergestellt anhand der Originalzeichnung oder des gemessenen Musters, sodass die Stifte und Anschlüsse ausgerichtet sind.

07 / WARUM RAYDAFON

Produktvorteile

  • Direktlieferung ab WerkDer Zylinder wird in Raydafons eigener Fabrik geschmiedet, bearbeitet, montiert und getestet, sodass zwischen Ihnen und der Produktion keine Handelsspanne besteht und Zeichnungen sowie Ersatzdichtungen während der gesamten Lebensdauer der Maschine verfügbar bleiben.
  • Geringere innere ReibungPräzise geschliffene Bohrungen und ein abgestimmtes Kolbendichtungsspiel reduzieren die innere Reibung, was sich in einer sanfteren Steuerung bei niedrigen Geschwindigkeiten und einer geringeren Wärmeentwicklung im Hydrauliköl bei langen Schichten niederschlägt.
  • Auf die örtlichen Gegebenheiten abgestimmte AbdichtungEine doppelte Abdichtung mit Außenabstreifer ist eher für Staub und Feuchtigkeit als für eine saubere Werkstatt vorgesehen, was die Lebensdauer um mehr als 40 % verlängert und ungeplante Ausfallzeiten reduziert.
  • Bereich der Hübe und DrückeBohrung, Stange, Hub und Druckkonfiguration können an die Maschine angepasst werden, anstatt die nächstgelegene Kataloggröße zu erzwingen, was beim Austausch eines Zylinders bei einem Auslaufmodell wichtig ist.
  • KorrosionsschutzoberflächenbehandlungDie Außenseite der Stange und des Zylinders ist gegen Korrosion behandelt, so dass der Zylinder Regen, Schlamm und Abwaschungen ohne Oberflächennarben übersteht, die die Dichtungen zerstören.
  • Zeichnungsbasierter ErsatzSenden Sie die Originalzeichnung, das Maschinenmodell oder die gemessenen Abmessungen und der Ersatz wird an dieser Schnittstelle hergestellt, sodass Stifte, Anschlüsse und Montagezentren ohne Änderungen vor Ort passen.

Schubkraft, Dichtungslebensdauer und Wartungsintervall hängen alle von der gewählten Bohrung, dem Systemdruck, dem Arbeitszyklus und der Filterung des Hydrauliköls der Maschine ab. Geben Sie uns das Baggermodell und den Arbeitsdruck, und wir bestätigen die Bohrung und den Hub im Vergleich zur Last, die der Zylinder tatsächlich tragen wird.

08 / KÄUFER-FAQ

Käufer-FAQ

  • Welche Bohrung, welchen Hub und welchen Druck deckt dieser Minibagger-Auslegerzylinder ab?Bohrungsdurchmesser von 50 mm bis 125 mm, Stangendurchmesser von 25 mm bis 75 mm, Hub bis 1000 mm und maximaler Druck von 29,4 MPa. Der maximale Schub beträgt 361 kN bei der größten Bohrung; Kleinere Bohrungen erzeugen bei gleichem Druck proportional weniger Kraft, daher sollte die Bohrung entsprechend dem Schub ausgewählt werden, den Ihre Maschine benötigt.
  • Können Sie einen Ersatz für mein spezifisches Baggermodell herstellen?Ja. Senden Sie das Maschinenmodell, die Originalzeichnung oder die gemessene Bohrung, den Stangendurchmesser, den Hub, die Stift-zu-Stift-Länge und die Montagedetails des ausgefallenen Zylinders. Wir bestätigen die Schnittstelle und produzieren den passenden Zylinder, wodurch Passprobleme vermieden werden, die durch die Verwendung einer generischen Größe entstehen.
  • Was ist der Unterschied zwischen maximalem Schub und Druck?Druck ist der hydraulische Druck, für den der Zylinder ausgelegt ist, in diesem Fall 29,4 MPa. Schub ist die Kraft, die Druck auf die Kolbenfläche ausübt, weshalb sie sich mit dem Bohrungsdurchmesser ändert – 361 kN bei 125 mm Bohrung, aber nur etwa 57,7 kN bei 50 mm Bohrung bei gleichem Druck.
  • In welchem ​​Temperaturbereich kann der Zylinder arbeiten?Der Standardarbeitsbereich liegt bei −20 °C bis +70 °C. Teilen Sie uns für Maschinen, die außerhalb dieses Bereichs arbeiten oder deren Hydrauliköl heißer wird, die kontinuierliche Öltemperatur mit, und wir bestätigen das entsprechende Dichtungsmaterial und die entsprechenden Spezifikationen.
  • Wie wird der Zylinder vor Staub und Wasser geschützt?Es verwendet eine doppelte Dichtungsstruktur mit verschleißfestem importiertem Gummi und einem Außenabstreifer, sodass die Dichtlippe vor Staub und Feuchtigkeit geschützt ist. Diese Anordnung ist auf die Bedingungen vor Ort und nicht auf eine saubere Umgebung ausgelegt und verlängert die Lebensdauer um mehr als 40 %.
  • Welche Informationen müssen Sie angeben und können Ersatzdichtungen geliefert werden?Maschinenmodell, Bohrungs- und Stangendurchmesser, Hub, Arbeitsdruck, Befestigungsart und -menge – je mehr davon Sie uns zusenden, desto schneller bestätigen wir den Entwurf. Dichtungssätze und Ersatzkomponenten sind separat erhältlich, sodass eine Maschine nach einem Dichtungsschaden wieder in Betrieb genommen werden kann, ohne den gesamten Zylinder austauschen zu müssen. Das Angebot erfolgt in der Regel innerhalb von 24 Stunden.
09 / VERWANDTE

Verwandte Produkte und weiterführende Literatur

Fordern Sie ein Angebot für einen Minibagger-Auslegerzylinder an

Senden Sie das Baggermodell, Bohrungs- und Stangendurchmesser, Hub, Arbeitsdruck, Befestigungsart und -menge – oder die Originalzeichnung. Wir bestätigen die Konfiguration Ihrer Maschine und antworten innerhalb von 24 Stunden mit Preis und Lieferzeit.

Jetzt Anfrage senden

* Maximaler Schub von 361 kN gilt für die größte Bohrung im Bereich bei 29,4 MPa. Bitte bestätigen Sie vor der Bestellung die Bohrungs-, Hub- und Montagemaße Ihrer Maschine. Markennamen werden nur zur Angabe von Maschinenklassen verwendet und implizieren keine Zugehörigkeit.
