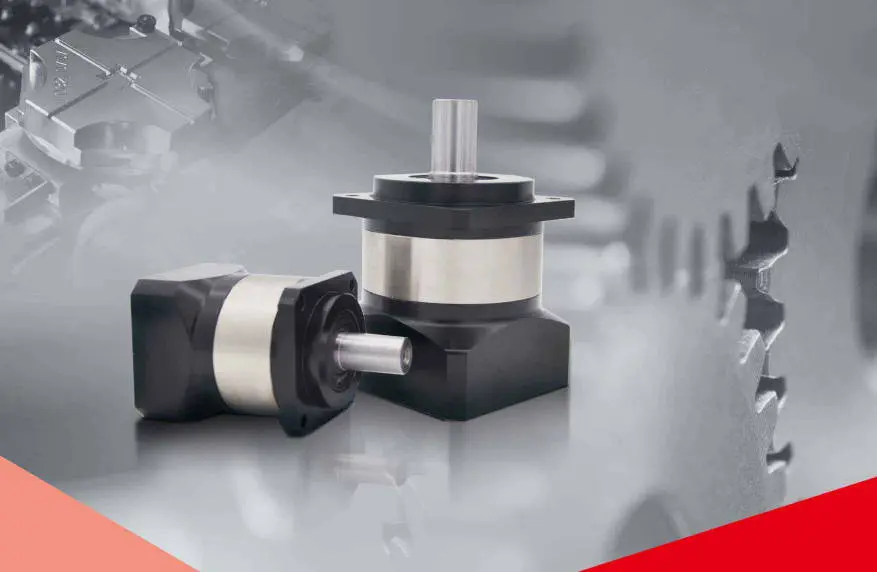

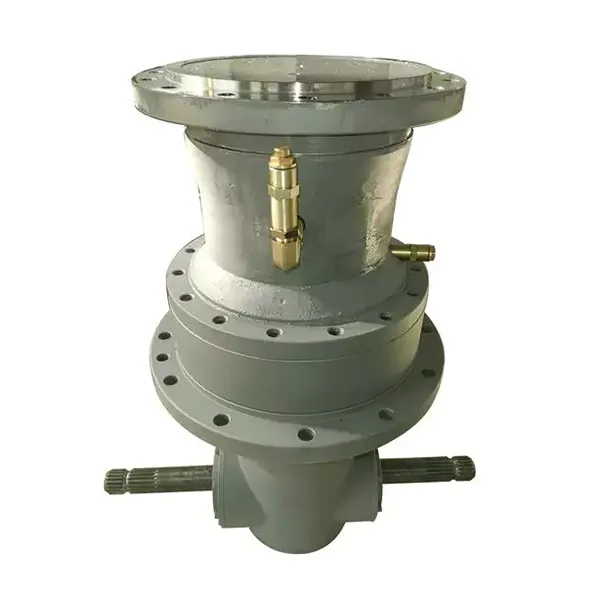

Planetengetriebe

Raydafon, Chinas hochwertiges Reduzierfabrik-Direktangebot als zuverlässiger Hersteller und Lieferant, bieten wir planetarische Reduzierer stabile Leistung, kompakte Struktur und angemessener Preis an, geeignet für Automatisierungsgeräte, Hochlastübertragungssystem und Präzisionskontrollfeld, um den inländischen und ausländischen Kunden die Beschaffungsbedürfnisse für hohe Drehmoment, langes Leben und hohe Effizienz zu erfüllen.

Raydafon Planetary Reducer nimmt eine hochfeste Legierungsstahlstruktur an, das Zahnrad wird kohlensfrei und gelöscht und präzise gemahlen, die Zahnoberflächenhärte erreicht HRC60 ± 2, der Ermüdungsbeständigkeit ist stark und die tragende Kapazität der Tragfähigkeit ist viel höher als der traditionelle Mechanismus zur Verringerung der Ausrüstung. Das interne symmetrische Vernetzungsdesign mit drei Zahnen wird übernommen, die Übertragungseffizienz kann mehr als 95%erreichen, der Betrieb ist stabil, das Rauschen niedrig und die Drehmomentleistung ist gleichmäßig. Es eignet sich besonders für Servosysteme, elektrische Zylinder, Industrieroboter, mobiles Fahrwerk mit Rädern, Übertragungsleitungen und Hebelgeräte usw., die hohe Anforderungen an Präzision und Leistungsreaktion haben.

RaydafonPlanetengetriebeBietet einstufige, zweistufige und dreistufige Strukturkombinationen, wobei die Geschwindigkeitsverhältnisse 3: 1 ~ 200: 1 abdecken und nach Bedarf das Auswahl der Ausgangsdrehmoment- und Reduktionsverhältnisse erweitern können. Zu den Ausgangsformularen gehören eine Schlüsselwelle, die Spline-Welle, der Flanschtyp und eine angepasste nicht standardmäßige Schnittstelle, um die Installationsanforderungen verschiedener Geräte zu erfüllen. Alle Produkte des Unternehmens haben einen dynamischen Ausgleichstest und eine Konzentrik-Test bestanden, um einen Hochgeschwindigkeitsbetrieb ohne Schütteln und Wärme sicherzustellen und die Gesamtstabilität der Geräte erheblich zu verbessern.

Die von Raydafon hergestellten Planetenableitungen wurden in automatisierten Montageleitungen, Verpackungsmaschinen, CNC -Geräten, Förderungsgeräten, technischem Crawler -Chassis, Windkraft -Steuerungssystemen und anderen Feldern weit verbreitet. Sie haben eine hervorragende Leistung in Bezug auf Haltbarkeit, Anpassungsfähigkeit und Preiswettbewerbsfähigkeit und werden von inländischen und ausländischen Kunden gut aufgenommen. Unabhängig davon, ob Sie ein Integrator, ein vollständiger Maschinenhersteller oder ein Wartungsdienstleister sind, können wir Ihnen kostengünstige Übertragungslösungen und stabile Versorgungsunterstützung bieten.

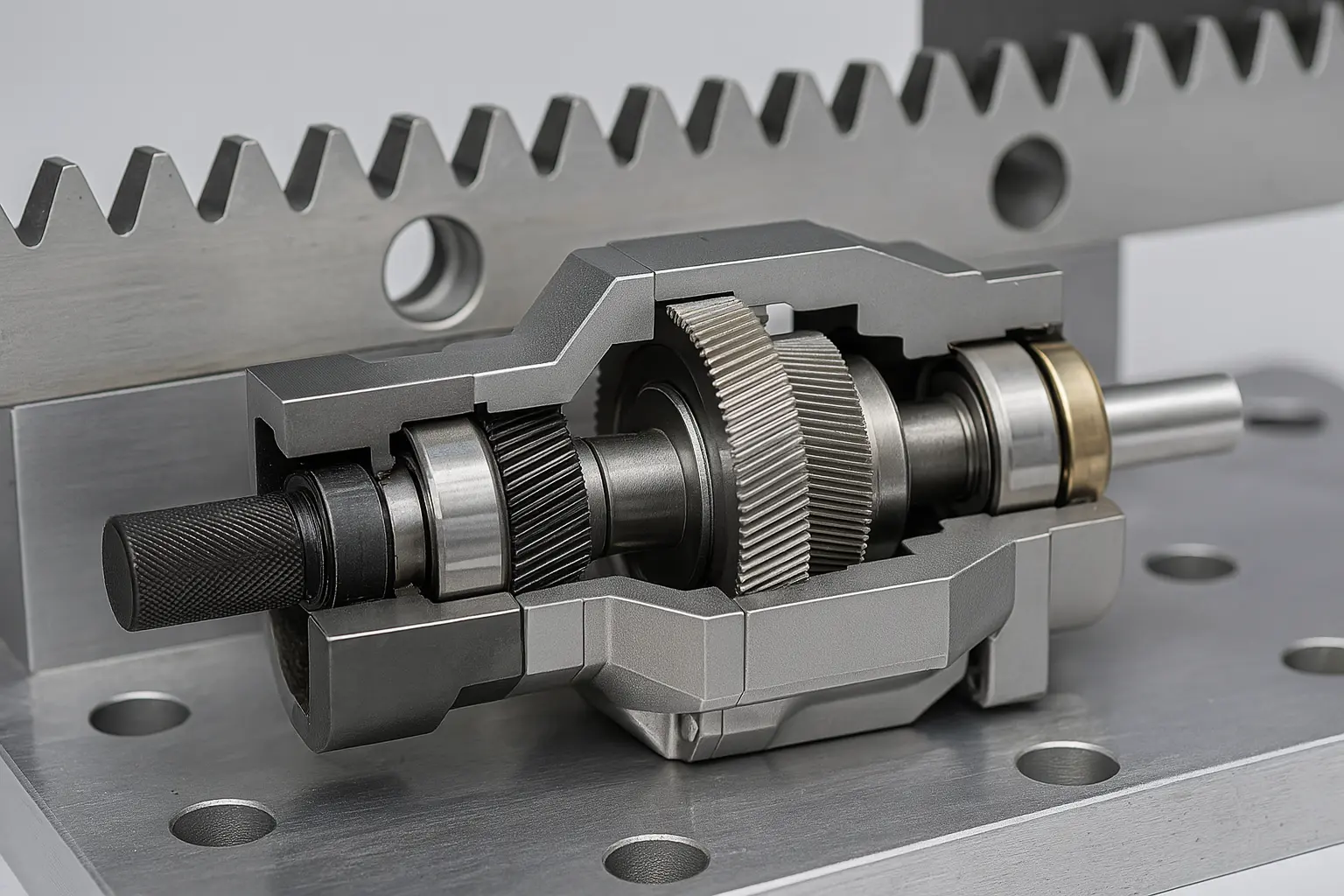

Wie ein Planetengetriebe funktioniert

Die Grundstruktur eines planetarischen Reduzierers besteht aus drei wichtigen Teilen: dem zentralen Sonnenrad (Ritzel am Eingangsende), dem planetarischen Zahnrad, der sich um ihn herum dreht, und der innere Zahnradring, der nach außen gewickelt ist. Die Leistung wird vom Motor übertragen und fährt zuerst das Sonnenrad zum Drehen, und dann fährt der Sonnenrad mehrere Planeten Zahnrad, um sich zu drehen. Diese planetarischen Zahnräder drehen sich und drehen sich entlang des Sonnenrads und übertragen schließlich die Leistung an die Ausgangswelle durch den auf sie festgelegten Planetenträger.

Diese "multitooth-Mesen" -Methode ermöglicht es, dass die Kraft unter mehreren Zahnrädern geteilt wird, die nicht nur einen reibungslosen Ausgang und geringe Rauschen aufweist, sondern auch eine stärkere Kapazität tragende Kapazität als gewöhnliche Zahnradstrukturen aufweist. Raydafon -Planetenabbau können unter denselben Volumenbedingungen ein höheres Drehmoment erzielen, wobei eine kompakte Struktur für Geräte mit begrenztem Installationsraum geeignet ist, jedoch hohe Anforderungen an die Getriebeleistung wie Servosysteme, automatisierte Roboterarme, Crawler -Antriebsmodule, Verpackungsmaschinen usw. geeignet sind.

Das Übertragungsverhältnis eines Planetenabbaues hängt vom Ausrüstungsverhältnis und der Anzahl der Stufen ab. Im Allgemeinen kann eine einstufige Stufe 310: 1 erreichen, ein Zweistufe kann auf 20100: 1 erweitert werden, und selbst eine dreistufige Kombination kann für Arbeitsbedingungen vorgenommen werden, die ein größeres Reduktionsverhältnis erfordern. Raydafon bietet eine Standard -Geschwindigkeitsverhältnisstruktur und unterstützt die kundenspezifische Kaskadenkombination, wodurch die Ausgangsgeschwindigkeit und das Drehmomentbereich entsprechend den Kundenanforderungen festgelegt werden.

Da das interne Planetary die Kraftposition während der Drehung ständig ändert, trägt das Zahnrad gleichmäßig und die gesamte Maschine hat eine längere Lebensdauer. Darüber hinaus verwenden wir gehärtete Legierungsstahlgeräte, Präzisionslager und niedrige Stoffbaugruppenstandards, wodurch der Reduzierer nicht nur in der Ausgabe stabil ist, sondern auch eine hohe Positionierungsgenauigkeit, die für wiederholte Start- und Stopp-, Vorwärts- und Rückwärts- und niedrige Trägheitslastbedingungen geeignet ist.

Die Kernvorteile von Planetenreduzierern sind hohe Effizienz, hohe Drehmomentdichte, geringe Größe und gute Konzentrik -Kontrolle. Raydafon verfügt über ausgereifte Lösungen im Getriebessatz, das Schmiersystem, die Ausgangsflanschanpassung usw., die die tatsächlichen Bedürfnisse verschiedener Industriesysteme decken können. Wenn Sie die Optimierung des Übertragungssystems bewerten, können wir schnell mit der entsprechenden Modell- und Strukturkombination entsprechend den von Ihnen angegebenen Motorparametern und Lastanforderungen übereinstimmen. Willkommen bei der Auswahl.

So berechnen Sie das Getriebeverhältnis des Planetengetriebes

Bei Verwendung oder Auswahl eines Planetenreduzierers ist die Berechnung des Übertragungsverhältnisses (Reduktionsverhältnis) ein grundlegender und kritischer Schritt. Das Übertragungsverhältnis bestimmt die Geschwindigkeit und das Drehmoment der Ausgangswelle und wirkt sich direkt auf die Betriebseffizienz und Lastanpassung des Geräts aus. Bei der Gestaltung eines planetarischen Reduktionssystems entspricht Raydafon der entsprechenden Geschwindigkeitsverhältnisstruktur gemäß den tatsächlichen Bedürfnissen, um eine stabile und effiziente Verwendung sicherzustellen.

Die Formel zur Berechnung des Übertragungsverhältnisses eines Planetenabbaues ist tatsächlich nicht kompliziert. Die häufigste Struktur ist, dass das Sonnenrad aktiv ist, der innere Ring festgelegt ist und der Planetenträger ausgegeben wird. Unter dieser Struktur lautet die Formel zur Berechnung des Übertragungsverhältnisses:

Übertragungsverhältnis I = 1 + (ZR / ZS)

Wo:

Zr ist die Anzahl der Zähne am inneren Ring

ZS ist die Anzahl der Zähne am Sonnenrad

Für ein einfaches Beispiel: Wenn die Anzahl der Zähne am Sonnenrad 20 ist und die Anzahl der Zähne am inneren Ring 60 beträgt, beträgt das Übertragungsverhältnis:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

Das heißt, der Motor dreht sich 4 Mal, die Ausgangswelle dreht sich 1 Zeit und das Verringerungsverhältnis beträgt 4: 1.

In den von Raydafon entworfenen Planetenabbau deckt das häufig verwendete Übertragungsverhältnis einen Bereich von 3: 1 bis 100: 1 ab, der durch eine Kombination aus einstufigen, zweistufigen oder dreistufigen Strukturen erreicht wird.

Einstufige Struktur normalerweise beträgt das Geschwindigkeitsverhältnis 3 ~ 10

Das zweistufige Strukturgeschwindigkeitsverhältnis beträgt 15 ~ 100

Dreistufe Struktur, die für Anlässe mit niedriger Geschwindigkeit geeignet ist, für die ein größeres Reduktionsverhältnis erforderlich ist

Zusätzlich zur Berechnung des Geschwindigkeitsverhältnisses ist es auch wichtig zu beachten, dass planetarische Gruppen verschiedener Ebenen die interne Reibung überlagern, was einen leichten Einfluss auf die Effizienz hat. Versuchen Sie daher unter der Prämisse, dass das Geschwindigkeitsverhältnis zulässt, eine effizientere Kombination mit niedriger Ebene.

Raydafon kann ein angemessenes Übertragungsverhältnis und ein strukturelles Niveau empfehlen, das auf den vom Kunden bereitgestellten Motordrehzahl, Ausgangsgeschwindigkeitsanforderungen, Lastdrehmoment und anderen Daten basiert, und Bereitstellung von Parameterzeichnungen und Auswahlvorschlägen, die Ihnen dabei helfen, Fehler in der frühen Auswahlphase zu vermeiden und einen zuverlässigen Betrieb der Ausrüstung sicherzustellen. Wenn Sie sich über die Berechnung des Übertragungsverhältnisses nicht sicher sind, können Sie uns auch direkt kontaktieren, und wir helfen bei der Berechnung und Übereinstimmung mit dem entsprechenden Modell.
