Planetengetriebe mit Azimutantrieb für Windkraftanlagen
  • Planetengetriebe mit Azimutantrieb für WindkraftanlagenPlanetengetriebe mit Azimutantrieb für Windkraftanlagen
  • Planetengetriebe mit Azimutantrieb für WindkraftanlagenPlanetengetriebe mit Azimutantrieb für Windkraftanlagen

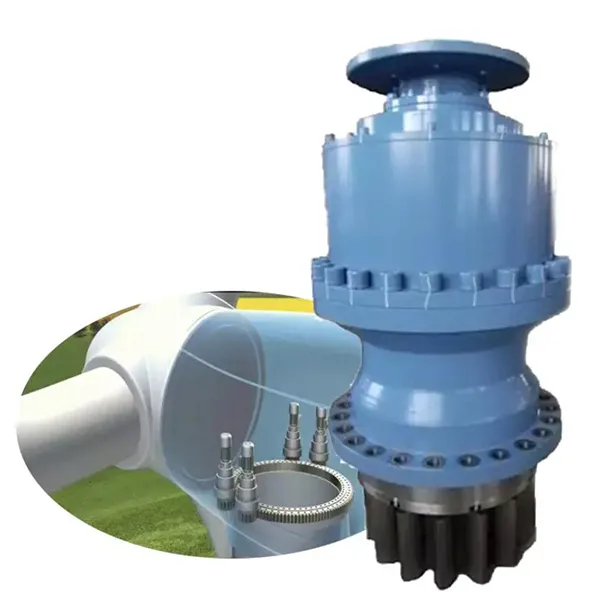

Planetengetriebe mit Azimutantrieb für Windkraftanlagen

Planetengetriebe mit Azimutantrieb für Windkraftanlagen – 12 Baugrößen, 1.000–80.000 N·m, Übersetzungsverhältnisse 297:1–2.153:1, IP67-Dreifachdichtungsgehäuse aus Sphäroguss für Standorte mit −40 °C bis +60 °C. Zahnradsätze sind aufgekohlt und auf HRC 58–62 geschliffen; Ein schwimmender Planetenträger hält den Übertragungsfehler bei Böenbelastung innerhalb von 0,08°. Die am Flansch montierte Schwenklagerhalterung nimmt IEC-Motorflansche direkt auf und bietet Optionen für den Abtrieb mit Keilverzahnung oder integriertem Ritzel. Senden Sie Ihr Gondelgiermoment, Ihren Motorrahmen und Ihre Korrosionsklasse vor Ort – wir senden Ihnen innerhalb von 24 Stunden eine passende 2D-Schnittstellenzeichnung und ein direktes Angebot ab Werk zu.

Giersystem · Onshore- und Offshore-Windenergie

Planetengetriebe mit Azimutantrieb für Windkraftanlagen – Auswahldaten, Rahmengrößen und Werksangebot

Beim Kauf eines Gierantriebs geht es nicht darum, ein Übersetzungsverhältnis aus einer Tabelle auszuwählen. Es geht darum, das maximale Giermoment Ihres Fahrzeugs anzupassen Gondel, die Salznebelklasse Ihres Standorts und den Flansch des Motors, den Sie bereits im Regal haben. Raydafon baut dieses Planetengetriebe mit Azimutantrieb in zwölf Baugrößen, sodass Onshore- und Offshore-OEMs ein spezifizieren können Einheit, die direkt auf den Turm geschraubt werden kann, ohne dass die Schnittstelle nachbearbeitet werden muss. Senden Sie uns Ihren Gondellastkoffer und Wir geben eine übereinstimmende Zeichnung zurück – keine Katalogseite.

  • 1.000 – 80.000 N·mNennausgangsdrehmoment
  • 297:1 – 2.153:1Verfügbare Übersetzungsverhältnisse
  • IP67Dreifach abgedichtet, salznebelbeständig
  • −40 °C / +60 °CBetriebsfenster

Produktansichten und Ausschnitte

Was unterscheidet dieses Azimutgetriebe von einer Standard-Planeteneinheit?

Ein Azimutantrieb verbringt sein ganzes Leben damit, einen Rotor gegen den Wind zu halten und dabei tausende Male am Tag kleine Winkel zu korrigieren unter Böenbelastung. Dieser Arbeitszyklus belastet die Verzahnung und die Dichtung weit mehr als ein Dauerbetrieb Übertragung funktioniert. Vier Designentscheidungen zu diesem Gerät gehen direkt darauf ein.

01

Lastverteilung auf drei bis vier Planeten

Die mehrstufige Planetenanordnung verteilt das Eingangsdrehmoment im Eingriff auf alle Planeten und schneidet den einzelnen Zahn ab Flächenbelastung um ca. 40 % gegenüber einer Parallelwellenanordnung. Bei einer 3-MW-Maschine der Höhepunkt Das Moment wird auf mehrere Kontaktpfade statt auf einen verteilt, wodurch Lochfraß vermieden wird Zahnflanken nach jahrelangen Gierkorrekturen.

02

Aufgekohlter und geschliffener Zahnradsatz, HRC 58–62

Zahnräder aus legiertem Stahl werden aufgekohlt und abgeschreckt und anschließend zum Ausgleich im Profil modifiziert Durchbiegung unter Last. Die Oberflächenhärte liegt im HRC-Bereich von 58–62, mit einem robusten Kern dahinter. Dynamisch Der auf dem Prüfstand gemessene Lärm bleibt unter 65 dB(A) – deutlich unter den 80 dB(A), die für ältere Geräte typisch sind Azimutgetriebe. Sehen Sie sich unsere anHerstellung von PräzisionsgetriebenSeite für die gesamte Prozesskette.

03

Einteiliges Gehäuse aus Sphäroguss, IP67-Dreifachdichtung

Das Gehäuse ist aus einem einzigen Gusskörper aus duktilem Eisen (QT400-18AL) gegossen und auf eine Zugfestigkeit von etwa 600 MPa. Keine Trennlinien bedeuten, dass Feuchtigkeit keinen Weg hat. Eine dreistufige Dichtungsanordnung – Lippendichtung, Labyrinth und Fettbarriere – hält IP67 gegen Salznebel, Staub und Temperaturschwankungen von –40 °C bis +60 °C sowohl an Nordsee- als auch an Wüstenstandorten zu sehen.

04

Sensorbereit und vor Ort wartungsfähig

Optional können Vibrations- und Lagertemperatursensoren spezifiziert werden, die über eine Kante ausgelesen werden Modul, das etwa 72 Stunden vor einem schwerwiegenden Ausfall eine Drift anzeigt. Lager und Dichtungen sind nachschmierbar wartungsfrei, daher kann das Modul gezogen und wieder am Turm montiert werden. Modularer Zusammenbau schneidet einzeln Service-Ausfallzeiten um etwa 60 % im Vergleich zu einem herkömmlichen Stack.

Leistungsparameter

Allgemeine Spezifikation – Planetengetriebe mit Azimutantrieb
Ausgangsdrehmomentbereich 1.000 – 80.000 N·m
Übersetzungsverhältnisse ich = 300 – 2.000
Unterstützung Schwenklagerträger, Flanschmontage
Elektrische Bremse DC- und AC-Typ
Abtriebswelle Mit Keilverzahnung oder mit integriertem Ritzel; Abtriebswellen werden von hochbelastbaren Lagern getragen
Anwendbare Motoren IEC-Elektromotoren

Rahmengröße, Übersetzung und Bremstyp werden entsprechend Ihrem Gondelgiermoment und Motorflansch ausgewählt. Wenn Ihre Website weist eine hohe Turbulenzklasse auf, fragen Sie nach der Spalte mit dem herabgesetzten Drehmoment.

Rahmengrößen, Drehmomentwerte und Übersetzungsverhältnisse

Standard-Baugrößen – nominales und maximales statisches Ausgangsdrehmoment
Typ Nennausgangsdrehmoment (N·m) Maximales statisches Ausgangsdrehmoment (N·m) Verhältnis (i)
700L 1.000 2.000 297 – 2.153
701L 2.000 4.000 297 – 2.153
703AL 2.500 5.000 278 – 1.866
705AL 5.000 10.000 278 – 1.866
706BL4 8.000 15.000 203 – 2.045
707AL4 12.000 25.000 278 – 1.856
709AL4 18.000 30.000 278 – 1.856
711BL4 35.000 80.000 256 – 1.606
710L4 25.000 50.000 329 – 1.420
711L4 35.000 80.000 256 – 1.606
713L3 50.000 100.000 250 – 1.748
715L4 80.000 140.000 269 ​​– 1.390

Sie sind sich nicht sicher, welcher Rahmen passt? Senden Sie Ihren Gondeldurchmesser, die Giermotorleistung und die erforderliche Giergeschwindigkeit an uns Engineering Desk und wir senden Ihnen innerhalb von drei Werktagen den passenden Typ zurück.

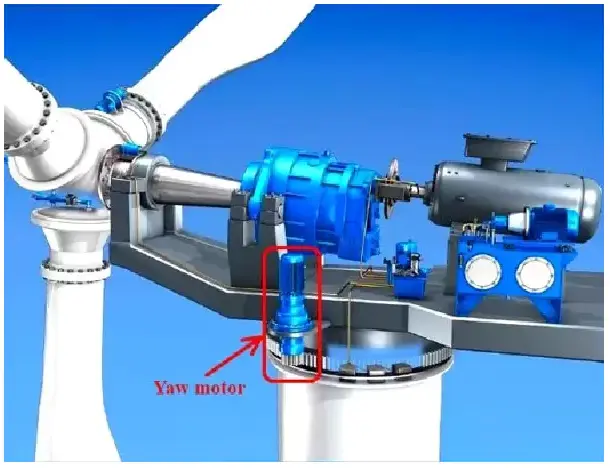

Wie der Gierantrieb Drehmoment auf die Gondel überträgt

  1. Das Sonnenrad übernimmt den Motorantrieb

    Der Giermotor treibt das Sonnenrad an, das die Krafteingangsseite des Zuges darstellt. Denn das Sonnenrad ist Er ist im Verhältnis zum Zahnkranz klein, dreht schnell und hat ein geringes Drehmoment – genau das ist ein IEC Motor ist gut.

  2. Planeten rollen zwischen der Sonne und dem inneren Ring

    Drei oder vier Planetenräder kämmen gleichzeitig mit dem Sonnenrad und dem Hohlrad. Jeder Der Planet dreht sich auf seinem eigenen Lager, während er sich um die Sonne dreht, sodass die Last geteilt und nicht verteilt wird konzentriert sich auf ein einzelnes Zahnpaar.

  3. Der Planetenträger liefert eine Leistung bei niedriger Drehzahl und hohem Drehmoment

    Der Träger erfasst die Umlaufbewegung jedes Planeten und leitet sie an die Abtriebswelle weiter – mit Keilverzahnung oder mit integriertem Ritzel – das den Drehkranz antreibt und die Gondel dreht. Die Reduzierung wird durch die eingestellt Zähnezahlen von Ring und Sonne plus die Anzahl der Planeten im Eingriff.

  4. Ein schwimmender Träger absorbiert durch Böen verursachte Momentschwankungen

    Wenn die Windkraft das Giermoment schwanken lässt, ermöglicht ein schwimmendes Trägerdesign die Neupositionierung der Zahnräder leicht, sodass mindestens drei Zähne in Kontakt bleiben. Labor- und Felddaten zeigen, dass der Übertragungsfehler bestehen bleibt innen 0,08° unter ±12 % Momentschwankung, gegenüber etwa 0,3° bei einer herkömmlichen Parallelwelle Einheit. Die elastische Lagerung – hochdämpfendes Gummi in Kombination mit Metallscheiben – nimmt den hochfrequenten Stoß auf heraus, bevor es die Zahnflanke erreicht.

  5. Durch Druckzirkulation und Spritzschmierung bleibt es kühl

    Rotierende Zahnräder befördern Öl in den Ölkanal des Gehäuses, während eine Pumpe die Planetenlager mit Öl versorgt 8 l/min. Bei −25 °C liegt die Viskosität des Systems immer noch innerhalb des ISO VG 320-Bereichs, so dass die Zahnräder nicht anschleifen ein Kaltstart. Ein spiralförmiger Ölkanal gepaart mit Kühlrippen leitet die Wärme zum Gehäuse; unter kontinuierlich Im Gierbetrieb bleibt die Ölwanne unter 60 °C, etwa 12 °C kühler als bei einer herkömmlichen Anordnung, was zu einer Verlangsamung führt Alterung des Schmierstoffs.

Was Betreiber nach der Installation sagen

„Achtzehn Monate auf einer Nordseeplattform ohne Ausfälle. Die Dichtungs- und Korrosionsschutzkonstruktion hat uns überzeugt Der Wartungsaufwand sinkt um etwa 40 %, und die Gierreaktion unter Taifunbedingungen ist etwa 25 % schneller als die Einheiten, die wir zuvor eingesetzt haben. Die Positionierung der Gondel bleibt bei ±0,15°, was zu einer Steigerung der jährlichen Erzeugung führt knapp 8 %. Als ein Problem mit der Motoranpassung auftrat, konnten die Ingenieure es innerhalb von drei Stunden aus der Ferne lösen.“

Hans MüllerTechnischer Beschaffungsmanager, EnerWind Energy Group, Deutschland

„Wir haben einen 3-MW-Standort in der kalifornischen Wüste mit diesen Azimutantrieben nachgerüstet. Sie bewältigen Tag-Nacht-Temperaturen von 60 °C schwingen, laufen etwa 30 % leiser als die alten Getriebe und halten eine Positionierung von ±0,1° – das allein hat sich bewegt Erzeugungswirkungsgrad um 7 % gesteigert. Das Kundendienstteam führt vierteljährliche Inspektionen durch und tauscht verschlissene Teile aus Schmierstofffilter, bevor sie zum Problem wurden.“

Lucas ThompsonGreenPower Renewables, Vereinigte Staaten

„Sechs Monate nach Beginn eines schottischen Offshore-Projekts bei einer durchschnittlichen Windgeschwindigkeit von 12 m/s: keine Leckage, keine Unregelmäßigkeiten Lärm und eine etwa 20 % schnellere Gierreaktion als die ursprüngliche Lösung, die den Wind um 9 % erhöhte Effizienz. Ihr technisches Team begleitete uns von der Inbetriebnahme bis zur Datenüberwachung und sogar Die Schmierparameter wurden neu abgestimmt, was die Lebensdauer um etwa 15 % verlängern sollte.“

Ethan CarterWindHorizon Energy, Vereinigtes Königreich

Sind Sie bereit, Ihren Yaw-Antrieb zu spezifizieren?

Teilen Sie uns Ihr Giermoment der Gondel, den Motorrahmen und die Korrosionsklasse des Standorts mit. Wir werden mit einer Empfehlung antworten Rahmengröße, eine 2D-Schnittstellenzeichnung und ein direktes Angebot ab Werk – in der Regel innerhalb von 24 Stunden. Volles Sortiment erhältlich auf unseremWindturbinengetriebeSeite, oder durchsuchen Sie die breitere SeitePlanetengetriebeSerie.

Fordern Sie ein Werksangebot an
Anfrage absenden
