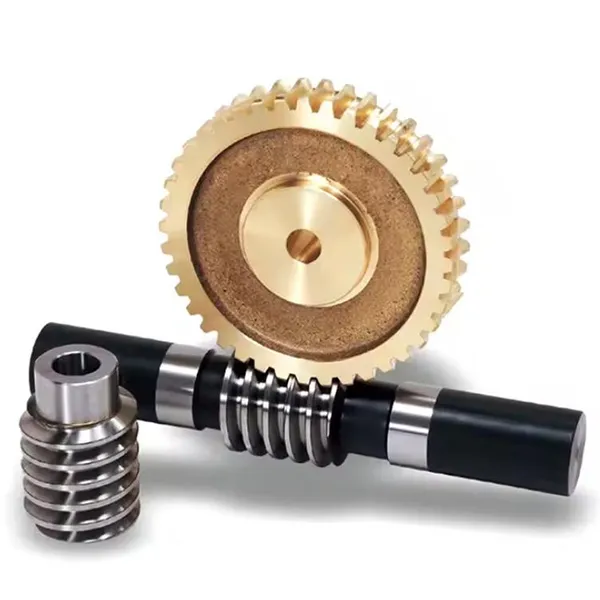

Ein Duplex- oder Dual -Blei -Wurmgetriebe verfügt über einen Wurm mit Flanken mit leicht unterschiedlichen Modulen und Durchmesserquotienten, wodurch bei jedem Zahnprofil unterschiedliche Bleiwinkel erzeugt werden. Dies führt zu einer allmählich erhöhten Zahndicke entlang der Länge des Wurms und zu Verengung von Fädenlücken, wodurch eine präzise Rückschläge ermöglicht wird.

Auf dem Wurmrad erzeugen die unterschiedlichen Module eindeutige Addendum -Modifikationskoeffizienten und Rollkreisdurchmesser an jeder Flanke und bilden unterschiedliche vordere und hintere Profile. Die Zahndicke und die Lücken bleiben jedoch um den Umfang des Rades konsistent.

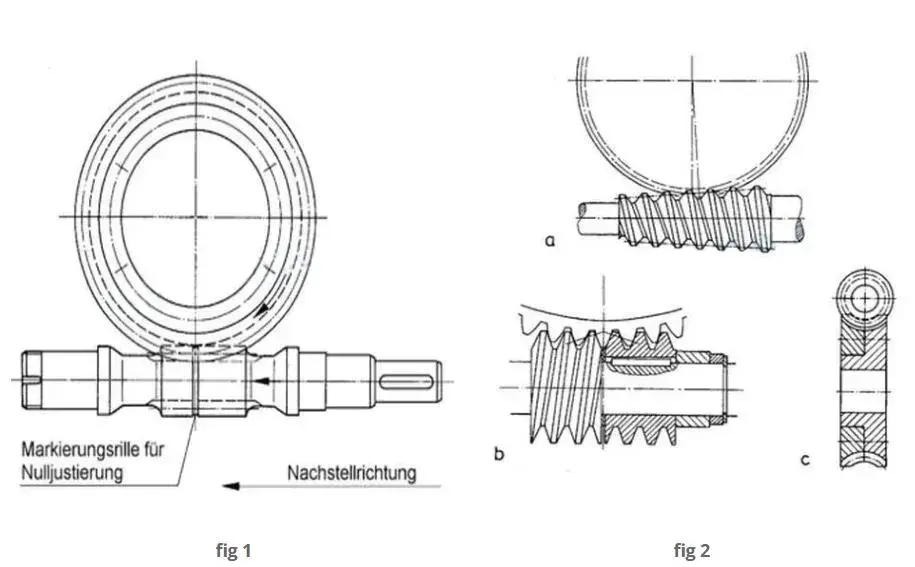

Die Gegenreaktion wird eingestellt, indem der Wurm axial verschoben wird, um die entsprechende Zahndicke mit dem Rad auszurichten und den gewünschten Rückschlag zu erreichen (siehe Abb. 1). Diese Methode ermöglicht eine einfache, präzise Gegenreaktion während der Installation und die kontinuierliche Einstellung von abgenutzten Zahnrädern, ohne den Zahnkontakt oder die Vernetzung zu beeinflussen.

Zu den alternativen Methoden zur Einstellung der Rückschläge gehören: Ändern der Mittelstrecke mit einem exzentrischen Hub für die Wurmwelle und das Rad; axial einen sich verjüngenden Wurm bewegt (Abb. 2a); Aufteilen des Wurms in zwei Teile, die relativ zueinander gedreht oder verschoben werden können (OTT -System, Abb. 2B); oder das Rad in zwei einstellbare Scheiben teilen (Abb. 2C).

Assemblierung Vorsichtsnotiz

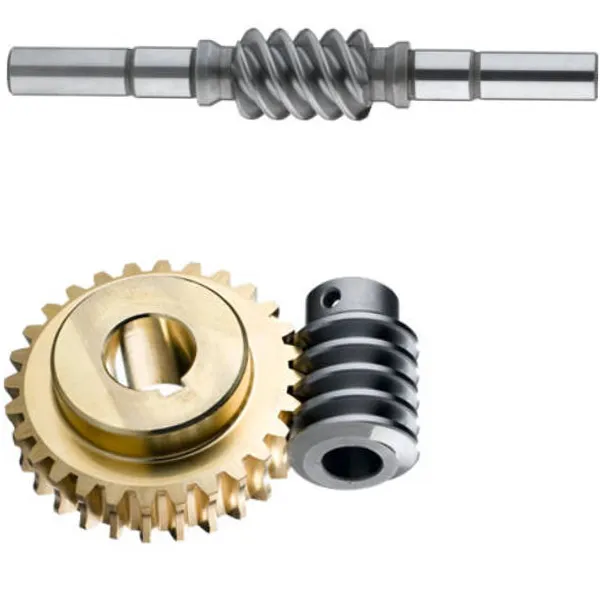

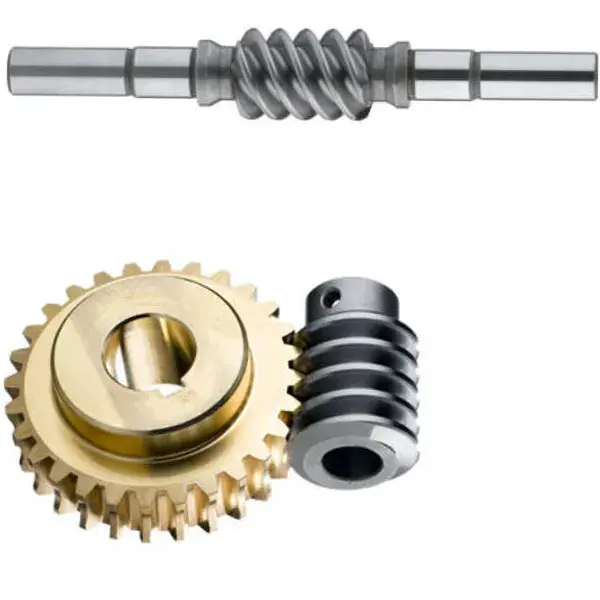

Unsere Raydafon -Duplex -Würmer -Zahnrads haben unterschiedliche Zahnmodul auf der linken und rechten Seite, sodass die Wurm Zahnräder während der Installation genau ausgerichtet sein müssen. Hier sind ein paar wichtige Schritte, an die Sie sich erinnern können:

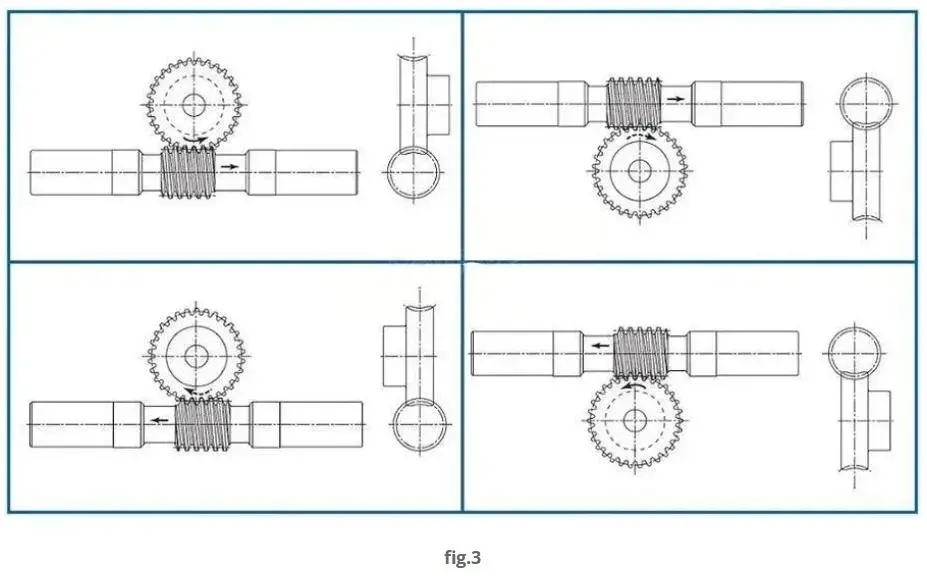

Überprüfen Sie vor der Installation die Montage -Richtungsmarke. Jedes Doppel -Wurm -Gang und Wurmgetriebe hat einen Pfeil darauf, nämlich die Installation "Kompass". Bei der Installation müssen Sie von vorne sicherstellen, dass die Pfeile des Wurmgetragens und der Wurmgetriebe in die gleiche Richtung dienen (siehe Abbildung 3). Wenn die Pfeilrichtung umgekehrt oder falsch ausgerichtet ist, ist die Mittelstrecke des Wurmgetriebes zu groß und passt nicht. Auch wenn es kaum installiert ist, hat die Ausrüstung Machhing Probleme und es wird nicht lange dauern, bis die Zähne geklopft oder verklemmt werden, was die Dinge verzögert!

Überprüfen Sie die Referenzposition

Ein V-Groove (60 °, 0,3 mm tief) an der Spitzeperipherie des Duplex-Wurmzahns markiert den Referenzzahn. Der Zahnradsatz erreicht nahezu Null-Gegenreaktionen (± 0,045), wenn dieser Referenzzahn mit der Drehzentrale des Wurmrads an der angegebenen Mittelstrecke „A“ ausgerichtet ist (siehe Abb. 4).
