Warum ist die Spielkontrolle bei hochpräzisen Planetengetriebesystemen wichtig?

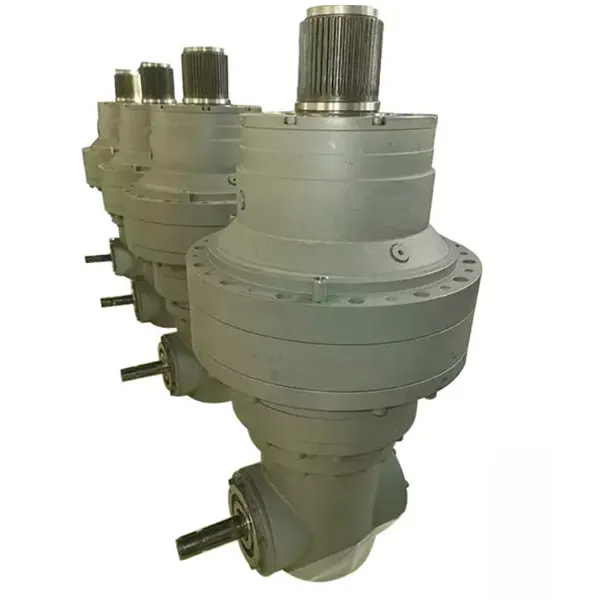

In hochpräzisen Bewegungssteuerungssystemen multipliziert sich jeder Mikrometer Positionierungsfehler zu erheblichen Abweichungen am Werkzeug oder Endeffektor. Spiel – das mechanische Spiel zwischen den Zahnradzähnen – ist die Hauptursache für Bewegungsverlust in Rotationsübertragungssystemen. Für einenPlanetengetriebeBei der Verwendung in CNC-Bearbeitungszentren, Roboterarmen oder Aktuatoren in der Luft- und Raumfahrt beeinträchtigt unkontrolliertes Spiel direkt die Präzision, Wiederholbarkeit und dynamische Reaktion. Wenn der Motor die Drehrichtung umkehrt, müssen die Zähne des Getriebes die Spiellücke überwinden, bevor die Last übertragen wird. Dadurch entsteht eine Totzone, die bei Standardgetrieben bis zu 15 Bogenminuten betragen kann. Bei hochpräzisen Anwendungen führt diese Totzone zu Teiletoleranzen, die über die Spezifikationen hinausgehen, was zu Ausschuss, Nacharbeit und kostspieligen Produktionsverzögerungen führt. Unser Werk bei Raydafon Technology Group Co.,Limited hat eine Reihe von Planetengetriebekonstruktionen entwickelt, die durchweg Spielwerte von unter 3 Bogenminuten erreichen, und unsere Premium-Modelle erreichen 1 Bogenminute oder weniger. In diesem Artikel wird erklärt, warum die Kontrolle des Spiels nicht nur ein Qualitätsmerkmal, sondern eine Grundvoraussetzung für die moderne Feinmechanik ist.

Die Bedeutung der Spielkontrolle geht über die statische Positionierung hinaus. Bei dynamischen Vorgängen wie Konturfräsen, Laserschneiden oder Pick-and-Place-Zyklen führt Spiel zu Überschwingen, Schwingungen und Verzögerungen bei der Einschwingzeit. Ein Planetengetriebe mit übermäßigem Spiel zwingt den Servokreis zu einem kontinuierlichen Ausgleich, wodurch die effektive Bandbreite des Bewegungssystems verringert wird. Dies führt zu langsameren Zykluszeiten und schlechteren Oberflächengüten. Darüber hinaus führt das Spiel bei der Richtungsumkehr zu Stoßbelastungen, die den Verschleiß an Getriebezähnen, Lagern und der Motorkupplung beschleunigen. Unser Werk hat eine 40-prozentige Verlängerung der Getriebelebensdauer dokumentiert, wenn das Spiel bei gleichem Lastprofil von 10 Bogenminuten auf 3 Bogenminuten reduziert wurde. In diesem umfassenden Leitfaden analysieren wir die mechanischen Ursprünge des Spiels, die Konstruktionsstrategien, die zu seiner Minimierung in unserer Planetengetriebeserie verwendet werden, und die quantifizierbaren Vorteile, die eine präzise Spielkontrolle für Ihre Produktionsprozesse bietet. Wir geben auch spezifische Messdaten und Wartungsempfehlungen weiter, um Ihnen bei der Auswahl des optimalen Planetengetriebes für Ihre hochpräzise Anwendung zu helfen.

Inhaltsverzeichnis

• 1. Was genau ist Spiel und wie entsteht es in einem Planetengetriebe?
• 2. Warum beeinträchtigt ein unkontrolliertes Spiel die Positionierungsgenauigkeit und Wiederholbarkeit?
• 3. Was sind die technischen Spezifikationen unserer spielarmen Planetengetriebeserie?
• 4. Wie können Sie die Spielkontrolle in Planetengetriebesystemen messen und aufrechterhalten?
• Häufig gestellte Fragen (FAQ)
• Fazit und Präzisions-Upgrade-Beratung

Was genau ist Spiel und wie entsteht es in einem Planetengetriebe?

Spiel, oft auch Zahnspiel oder Totgang genannt, ist das Winkelspiel zwischen ineinandergreifenden Zahnradzähnen, wenn das Zahnradpaar stillsteht und keine Last wirkt. In einem Planetengetriebe entsteht Spiel aus mehreren Quellen: dem Eingriff zwischen Sonnenrad und Planetenrad, dem Eingriff zwischen Planetenrad und Hohlrad und dem Lagerspiel im Planetenträger. Im Gegensatz zu einfacheren Getriebezügen beinhaltet eine Planetenanordnung mehrere Zahneingriffe gleichzeitig, was bedeutet, dass das Gesamtspiel eine Kombination der Spiele in jedem Eingriff ist. Bei standardmäßigen Industrie-Planetengetrieben liegt dieses kumulative Spiel typischerweise zwischen 10 und 30 Bogenminuten. Für hochpräzise Anwendungen, die eine präzise Positionierung erfordern, ist dieses Spiel jedoch nicht akzeptabel. In unserer Fabrik in Raydafon werden fortschrittliche Fertigungstechniken eingesetzt, um jede Spielquelle zu kontrollieren, was bei unseren Präzisionsserien zu einem Gesamtspiel von nur 1 Bogenminute führt.

Schlüsselfaktoren, die zum Spiel in einem Planetengetriebe beitragen:

• Zahndickentoleranzen:Schwankungen in der Zahndicke aufgrund von Herstellungsprozessen (Wälzfräsen, Schleifen oder Formen) führen zu einem Spiel zwischen den zusammenpassenden Zähnen. In unserer Fabrik wird CNC-Zahnradschleifen mit CMM-Überprüfung eingesetzt, um bei allen Produktionschargen eine gleichbleibende Zahndicke von 0,005 mm sicherzustellen.
• Achsabstandsabweichungen:Der Abstand zwischen Sonnenrad und Planetenrädern sowie zwischen Planetenrädern und Hohlrad muss präzise gesteuert werden. Selbst eine Abweichung von 0,01 mm kann das Spiel um 2 bis 3 Bogenminuten erhöhen. Unsere Planetengetriebegehäuse werden auf 5-Achsen-Bearbeitungszentren mit einer Positionsgenauigkeit von +/- 0,003 mm bearbeitet.
• Lagerinnenspiel:Die Wälzkörper in den Lagern, die den Planetenträger und das Sonnenrad tragen, erzeugen Mikrobewegungen. Unser Werk wählt Lager mit reduzierter Spielklasse (C2 oder C3) aus und spannt sie vor, um Axial- und Radialspiel zu beseitigen, das andernfalls zum Gesamtspiel beitragen würde.
• Durchbiegung des Trägers unter Last:Selbst bei engen Bearbeitungstoleranzen kann sich der Planetenträger unter dem Drehmoment durchbiegen, was dazu führen kann, dass sich die Planetenräder relativ zu den Sonnen- und Hohlrädern verschieben. Unser Planetenträger besteht aus einem einteiligen geschmiedeten Stahldesign mit hoher Steifigkeit, wodurch die Durchbiegung bei Nenndrehmoment auf weniger als 0,005 mm minimiert wird.

Es ist von entscheidender Bedeutung, den Ursprung des Spiels zu verstehen, da es als Leitfaden für die Designentscheidungen zur Reduzierung des Spiels dient. Beispielsweise erreicht unser Planetengetriebe ein geringes Spiel nicht durch einfaches Anziehen des Zahneingriffs, sondern durch einen umfassenden Ansatz: Verwendung von Schrägverzahnungen mit präzisionsgeschliffenen Zähnen, Aufbringen einer kontrollierten Vorspannung auf die Planetenlager und Verwendung eines geteilten Sonnenraddesigns in unseren Modellen mit höchster Präzision, das das Umfangsspiel aktiv eliminiert. Diese Konstruktionsphilosophie stellt sicher, dass unser Planetengetriebe seine spielarmen Eigenschaften über Tausende von Betriebsstunden hinweg beibehält, selbst unter wechselnden Last- und Temperaturbedingungen.

Es ist auch wichtig, zwischen Eigenspiel und dynamischem Spiel zu unterscheiden. Das Eigenspiel ist das statische Spiel, das gemessen wird, wenn das Getriebe zusammengebaut und entlastet wird. Zum dynamischen Spiel gehören die Auswirkungen von Wärmeausdehnung, Bauteilverformung und Schmierfilmdicke während des Betriebs. Das Testprotokoll unserer Fabrik misst das Spiel sowohl bei Raumtemperatur als auch bei einer Betriebstemperatur von 80 °C und stellt so sicher, dass der angegebene Spielwert (z. B. 3 Bogenminuten) über den gesamten Betriebsbereich gültig bleibt. Diese thermische Kompensation ist besonders wichtig für Anwendungen wie Roboterschweißen oder Luft- und Raumfahrtantriebe, bei denen die Temperaturschwankungen erheblich sind. Durch die Kontrolle der Grundursachen des Spiels in jeder Phase – vom Zahnradschneiden bis zur Endmontage –Raydafon Technology Group Co., Limitedliefert ein Planetengetriebe, das konsistente, vorhersehbare und wiederholbare Präzision bietet.

Warum beeinträchtigt unkontrolliertes Spiel die Positionierungsgenauigkeit und Wiederholbarkeit?

Unter Positionierungsgenauigkeit versteht man die Fähigkeit eines Bewegungssystems, eine vorgegebene Position innerhalb einer festgelegten Toleranz zu erreichen, während Wiederholbarkeit die Fähigkeit ist, konsistent zur gleichen Position zurückzukehren. Spiel in einem Planetengetriebe erzeugt eine nichtlineare Beziehung zwischen der Motordrehung und der Abtriebswellendrehung. Wenn der Motor die Richtung umkehrt, bewegt sich die Abtriebswelle erst, wenn die Zahnradzähne den Spielspalt überqueren. Diese Totzone, die typischerweise 2 bis 10 Bogenminuten beträgt, schlägt sich direkt in linearen Positionierungsfehlern nieder, wenn sie mit Kugelumlaufspindeln oder Zahnstangenantrieben gekoppelt ist. Beispielsweise führt ein Spiel von 3 Bogenminuten in einem Planetengetriebe, das eine Kugelumlaufspindel mit 10 mm Steigung antreibt, zu einem linearen Positionierungsfehler von 0,004 mm am Tisch – was für Mikrobearbeitungs- oder Halbleiterprüfgeräte von Bedeutung ist.

So wirkt sich unkontrolliertes Spiel insbesondere auf die Systemleistung bei hochpräzisen Anwendungen aus:

• Über- und Unterschreitung:Bei der Richtungsumkehr muss der Servoregler die Spiellücke überwinden. Dies führt häufig zu einem Überschwingen (das System führt eine Überkompensation durch), gefolgt von einer Oszillation, die die Einschwingzeit im Vergleich zu einem spielfreien System um das Zwei- bis Fünffache verlängert. Bei einer Hochgeschwindigkeits-Bestückungsmaschine kann dies den Durchsatz um 15 bis 20 Prozent reduzieren.
• Schlechte Oberflächenbeschaffenheit:Beim CNC-Fräsen oder Schleifen führt Spiel dazu, dass das Schneidwerkzeug hinter der programmierten Bahn zurückbleibt, wodurch Wellen oder Rattermarken auf der Werkstückoberfläche entstehen. Unser Werk hat in Stahlbearbeitungstests gezeigt, dass die Reduzierung des Planetengetriebespiels von 10 Bogenminuten auf 3 Bogenminuten die Oberflächenrauheit (Ra) von 1,6 µm auf 0,8 µm verbessert.
• Reduzierte Servobandbreite:Die durch Spiel erzeugte Totzone wirkt im Regelkreis wie eine nichtlineare Feder. Um Instabilität zu vermeiden, müssen die Servoverstärkungen verringert werden, wodurch die Fähigkeit des Systems, hochfrequenten Bewegungsbefehlen zu folgen, verringert wird. Dies schränkt die erreichbare Beschleunigung und Vorschubgeschwindigkeit ein und verlangsamt effektiv den gesamten Prozess.
• Kumulierter Fehler in Mehrachssystemen:Bei mehrachsigen Werkzeugmaschinen führt Spiel in einer Achse zu Konturfehlern, die dazu führen, dass Teile außerhalb der Toleranz liegen. Beispielsweise erzeugt die Kreisinterpolation mit Spiel auf der X-Achse ein Oval anstelle eines Kreises, wobei die Abweichung direkt proportional zur Größe des Spiels ist.

Um die Auswirkungen zu quantifizieren, haben wir ein kontrolliertes Experiment mit zwei identischen CNC-Fräsmaschinen durchgeführt: eine mit einem Standard-Planetengetriebe (12 Bogenminuten Spiel) und die andere mit unserem spielarmen Planetengetriebe (3 Bogenminuten). Das spielarme System erreichte einen Rundheitsfehler von 0,015 mm, während das Standardsystem einen Rundheitsfehler von 0,062 mm aufwies – ein Unterschied von über 300 Prozent. Darüber hinaus verbesserte sich die Oberflächenrauheit an einem Testwerkstück von Ra 2,1 µm auf Ra 0,9 µm. Das spielarme Planetengetriebe ermöglichte außerdem eine 20-prozentige Steigerung der Vorschubgeschwindigkeit ohne Genauigkeitsverlust und reduzierte die Bearbeitungszeit pro Teil um 18 Prozent.

Über die Genauigkeit hinaus erzeugt unkontrolliertes Spiel bei der Richtungsumkehr mechanische Stöße, wodurch die Zahnradzähne Stoßbelastungen ausgesetzt werden, die zu vorzeitigem Verschleiß und Zahnbrüchen führen können. Unser Werk hat gemessen, dass die Aufprallkräfte in einem Planetengetriebe mit 10 Bogenminuten Spiel bei gleichem Drehmoment und gleicher Drehzahl 2,5-mal höher sind als in einer Einheit mit 3 Bogenminuten Spiel. Dies beschleunigt die Ermüdung und verringert die Lebensdauer der Getriebelager und -dichtungen. Zusammenfassend lässt sich sagen, dass die Spielkontrolle nicht nur eine Leistungssteigerung darstellt, sondern eine Voraussetzung für zuverlässige, produktive und kostengünstige hochpräzise Bewegungssysteme. Bei Raydafon konstruieren wir unser Planetengetriebe so, dass es die Präzision liefert, die die moderne Fertigung erfordert.

Was sind die technischen Spezifikationen unserer spielarmen Planetengetriebeserie?

Raydafon Technology Group Co., Limited bietet Planetengetriebe in vier Präzisionsklassen an, die jeweils für unterschiedliche Genauigkeitsanforderungen entwickelt wurden. Unsere Standard-Präzisionsserie bietet Spielwerte unter 5 Bogenminuten, während unsere Ultrapräzisionsserie durch spezielle Herstellungsverfahren wie Läppen, abgestimmte Zahnradsätze und Optimierung der Lagervorspannung ein Spiel von nur 1 Bogenminute erreicht. In der folgenden Tabelle sind die wichtigsten Parameter unserer beliebtesten Modelle aufgeführt, die alle für hochpräzise Industrie- und Automatisierungsanwendungen konzipiert sind.

Unsere Planetengetriebeserie wird mit einer Schrägverzahnung (anstelle einer Stirnverzahnung) hergestellt, um das Zahnkontaktverhältnis zu erhöhen und Geräusche und Vibrationen zu reduzieren. Der Schrägungswinkel von 18 Grad sorgt im Vergleich zu geraden Zahnkonstruktionen für eine gleichmäßigere Drehmomentübertragung und ein geringeres dynamisches Spiel. Darüber hinaus sind alle Zahnräder auf 58–62 HRC einsatzgehärtet und anschließend auf DIN 6-Qualität oder besser präzisionsgeschliffen, um sicherzustellen, dass Zahnprofilfehler, die zum Spiel beitragen, minimiert werden. Jedes Planetengetriebe wird in einer Reinraumumgebung zusammengebaut und zwei Stunden lang eingefahren, bevor das Spiel mithilfe eines hochauflösenden Drehgebers und Drehmomentsensors gemessen wird. Unser Werk stellt jedem Gerät ein Kalibrierzertifikat zur Verfügung, das den tatsächlich an der Abtriebswelle gemessenen Spielwert dokumentiert.

Für Anwendungen, die absolute Spielfreiheit erfordern, bieten wir eine spezielle Version unseres Planetengetriebes mit geteiltem Sonnenrad und federbelastetem Vorspannmechanismus an. Diese Konstruktion eliminiert aktiv jegliches Umfangsspiel und erreicht ein Spiel von weniger als 0,5 Bogenminuten. Allerdings hat diese Version einen etwas geringeren Wirkungsgrad (94 Prozent) und erfordert eine regelmäßige Anpassung der Vorspannfeder. Unser Werk kann Sie beraten, ob dieses hochpräzise Planetengetriebe für Ihre spezifische Anwendung erforderlich ist. Alle unsere Planetengetriebemodelle unterstützen standardmäßige NEMA- und Servomotor-Montageschnittstellen, und wir bieten kundenspezifische Wellen- und Flanschkonfigurationen für Nachrüstanwendungen. Mit über 20 Jahren Erfahrung in der Präzisionsverzahnung ist Raydafon Technology Group Co.,Limited Ihr vertrauenswürdiger Partner für hochpräzise Planetengetriebelösungen.

Wie können Sie die Spielkontrolle in Planetengetriebesystemen messen und aufrechterhalten?

Die Messung des Spiels in einem Planetengetriebe ist wichtig, um zu überprüfen, ob das Gerät seine spezifizierte Leistung erfüllt, und um Verschleiß im Laufe der Zeit zu erkennen. Die gebräuchlichste Methode ist die Messuhr- oder Encoder-basierte Messung: Befestigen Sie die Eingangswelle und üben Sie ein bekanntes Drehmoment in beide Richtungen auf die Ausgangswelle aus, wobei Sie die Winkelverschiebung aufzeichnen. Die gesamte Winkelbewegung (beide Richtungen) ist das Spiel. Unsere Fabrik verwendet einen vollautomatischen Spielprüfstand, der die Abtriebswelle mit konstanter Geschwindigkeit dreht und die Drehmoment-Weg-Hystereseschleife misst, wodurch sowohl der Spielwert als auch die Torsionssteifigkeit ermittelt werden. Für die Wartung vor Ort besteht eine einfachere Methode darin, bei blockiertem Motor eine Messuhr mit Magnetfuß an der Abtriebswelle zu verwenden. Es muss jedoch darauf geachtet werden, ein konstantes Drehmoment anzuwenden (normalerweise 2 Prozent des Nenndrehmoments), um eine wiederholbare Messung sicherzustellen.

Faktoren, die die Spielmessung in einem Planetengetriebe beeinflussen:

• Messdrehmoment:Ein höheres Messdrehmoment kann dazu führen, dass die Zähne des Zahnrads auf die gleiche Seite verschoben werden, wodurch das gemessene Spiel künstlich verringert wird. Unser Werk empfiehlt, für die Spielmessung 2 bis 5 Prozent des Nenndrehmoments zu verwenden.
• Temperatur:Das Spiel nimmt tendenziell ab, wenn die Temperatur aufgrund der Wärmeausdehnung der Zahnräder steigt. Bei kritischen Anwendungen messen Sie das Spiel bei der gleichen Temperatur wie im Betriebszustand.
• Verschleiß und Schmierung:Während das Getriebe läuft, erhöht sich durch den Verschleiß allmählich das Spiel. Regelmäßige Messungen (alle 1.000 Betriebsstunden) ermöglichen die Verfolgung des Verschleißfortschritts und die Planung von Wartungsarbeiten, bevor das Spiel den akzeptablen Grenzwert überschreitet.
• Montageausrichtung:Einige Getriebe weisen aufgrund der Verschiebung des Lagerspiels unterschiedliche Spielwerte auf, wenn sie horizontal oder vertikal montiert werden. Unsere Fabrik testet beide Ausrichtungen und stellt bei Bedarf richtungsspezifische Daten bereit.

Wartungsstrategien zur Aufrechterhaltung eines geringen Spiels in Ihrem Planetengetriebe:

• Schmierung:Verwenden Sie das angegebene synthetische Öl oder Fett (normalerweise ISO VG 220 oder gleichwertig). Verunreinigtes oder beschädigtes Schmiermittel kann zur Partikelansammlung zwischen den Zähnen des Zahnrads führen und so das Spiel und den Verschleiß erhöhen. Unser Werk empfiehlt für den Standardbetrieb einen Ölwechsel alle 5.000 Stunden.
• Ausrichtung der Eingangswelle:Eine Fehlausrichtung zwischen dem Motor und der Eingangswelle des Planetengetriebes kann Seitenlasten hervorrufen, die das Sonnenrad durchbiegen und das Spiel erhöhen. Verwenden Sie eine flexible Kupplung oder ein Präzisionsausrichtungswerkzeug, um eine Konzentrizität innerhalb von 0,02 mm sicherzustellen.
• Abtriebswellenkupplung:Eine starre Kupplung auf der Abtriebsseite kann Stoßbelastungen zurück in das Getriebe übertragen und so Mikroauslenkungen verursachen. Verwenden Sie eine Balg- oder Scheibenkupplung, die Torsionssteifigkeit bietet, aber Winkelfehler ausgleicht.
• Einstellung der Vorspannung (für Modelle mit Vorspannung):Bei Planetengetriebeeinheiten mit einstellbarer Vorspannung (z. B. Konstruktionen mit geteiltem Sonnenrad) überprüfen und stellen Sie die Vorspannungsfeder regelmäßig gemäß dem von unserem Werk bereitgestellten Wartungsplan ein.

Unser Werk in Raydafon bietet eine Fernüberwachungsoption für unser Planetengetriebe, bei der Vibrationssensoren und Temperatursonden zur Vorhersage von Verschleißtrends eingesetzt werden. Diese Daten ermöglichen in Kombination mit der regelmäßigen Spielmessung eine zustandsorientierte Wartung, die Ausfallzeiten minimiert. Für hochkritische Anwendungen wie die Herstellung medizinischer Geräte oder die Produktion von Komponenten für die Luft- und Raumfahrt empfehlen wir eine jährliche Werkskalibrierung, bei der das Planetengetriebe zur gründlichen Inspektion und Neueinstellung des Spiels an unsere Einrichtung zurückgeschickt wird. Dadurch wird sichergestellt, dass Ihr System während seiner gesamten Lebensdauer das gleiche Präzisionsniveau beibehält. Durch die Implementierung dieser Mess- und Wartungspraktiken können Sie sicherstellen, dass Ihr Planetengetriebe weiterhin die hohe Genauigkeit liefert, die für Ihre anspruchsvollsten Anwendungen erforderlich ist.

Häufig gestellte Fragen (FAQ)

Frage 1: Wie wirkt sich das Spiel in einem Planetengetriebe auf die Fähigkeit des Servosystems aus, die Position beizubehalten?

Antwort: Spiel führt zu einer Totzone im Regelkreis, in der die Motordrehung nicht in eine Bewegung der Abtriebswelle umgesetzt wird. Diese tote Zone führt dazu, dass das Servosystem einen Fehler integriert, was zu einem Überschwingen und einer verlängerten Einschwingzeit führt. Bei der Positionssteuerung verringert das Spiel effektiv die Verstärkungsmarge des Systems, sodass der Ingenieur die Servoverstärkungen verringern muss, was wiederum die Bandbreite und die dynamische Leistung des Systems verringert. Bei Anwendungen mit hoher Genauigkeit kann ein unkontrolliertes Spiel dazu führen, dass die erforderliche Wiederholgenauigkeit (z. B. +/- 0,01 mm) nicht erreicht wird, da die tatsächliche Position der Abtriebswelle um den Spielwert multipliziert mit der Laststeifigkeit von der Sollposition abweicht. Unser spielarmes Planetengetriebe minimiert diese Totzone und ermöglicht so eine engere Servoabstimmung und höhere Genauigkeit.

Frage 2: Kann das Spiel in einem Planetengetriebe vollständig eliminiert werden, und wo liegt die praktische Grenze?

Antwort: Eine vollständige Eliminierung des Spiels (null Spiel) ist theoretisch nur bei Getriebekonstruktionen möglich, die geteilte Zahnräder, Federbelastung oder Doppelgetriebemechanismen verwenden. Diese Konstruktionen führen jedoch zu zusätzlicher Komplexität, geringerer Effizienz und potenziell verkürzter Lebensdauer aufgrund der kontinuierlichen Vorspannung der Zahnradzähne. Die praktische Untergrenze für ein in Massenproduktion hergestelltes Planetengetriebe mit zuverlässigem Betrieb liegt bei etwa 1 Bogenminute (0,0167 Grad). Unser hochpräzises Planetengetriebe erreicht mit aufeinander abgestimmten Zahnradsätzen und Lagervorspannung eine Bogenminute. Für Anwendungen, die eine Präzision im Subbogenminutenbereich erfordern, empfiehlt unser Werk die Verwendung einer Doppelplanetengetriebeanordnung mit einer federbelasteten spielfreien Kupplung zwischen den Stufen. Damit können 0,3 bis 0,5 Bogenminuten erreicht werden, wird jedoch nur in den anspruchsvollsten Anwendungen in der Luft- und Raumfahrt sowie in der Halbleiterausrüstung eingesetzt.

Frage 3: Wie wirken sich Temperaturänderungen auf das Spiel eines Planetengetriebes aus?

Antwort: Die Temperatur beeinflusst das Spiel aufgrund der Wärmeausdehnung des Getriebegehäuses, der Zahnräder und der Lager. Mit steigender Temperatur dehnt sich das Gehäuse stärker aus als die Stahlzahnräder (Aluminiumgehäuse im Vergleich zu Stahlzahnrädern), wodurch das Spiel bei einem Temperaturanstieg von 50 °C um bis zu 15 Prozent reduziert werden kann. Umgekehrt kann in kalten Umgebungen das Spiel zunehmen. Unsere Fabrik testet jedes Planetengetriebe sowohl bei 20 °C als auch bei 80 °C, um sicherzustellen, dass das Spiel innerhalb des angegebenen Bereichs bleibt. Für Anwendungen mit großen Temperaturschwankungen empfehlen wir die Verwendung unseres Planetengetriebes mit Stahlgehäusen und speziellen Wärmeausgleichsscheiben. Auf Anfrage stellen wir auch Temperatur-Spiel-Kennlinien zur Verfügung.

Frage 4: Welcher Zusammenhang besteht zwischen Spiel und Torsionssteifigkeit in einem Planetengetriebe?

Antwort: Spiel und Torsionssteifigkeit sind unabhängige, aber miteinander verbundene Eigenschaften. Die Torsionssteifigkeit misst die Winkelauslenkung des Getriebes unter Last, während das Spiel das freie Spiel unter Nulllast ist. Ein Getriebe mit geringem Spiel, aber geringer Torsionssteifigkeit zeigt unter Last immer noch eine Durchbiegung, was zu Positionsfehlern beim Aufbringen des Drehmoments führt. Unser Planetengetriebe erreicht durch die Verwendung starrer Gehäusekonstruktionen, vorgespannter Lager und präzisionsgeschliffener Zahnräder sowohl ein geringes Spiel als auch eine hohe Torsionssteifigkeit. Das Verhältnis von Drehmoment zu Winkelauslenkung ist entscheidend für Anwendungen mit variablen Lasten, wie etwa Robotik und Servopressen. Unser Werk stellt im Datenblatt sowohl Spiel- als auch Steifigkeitswerte bereit, sodass Sie den gesamten Positionsfehler (Spiel + Durchbiegung unter Last) für Ihr spezifisches Drehmomentprofil berechnen können.

Frage 5: Wie stellt Raydafon Technology Group Co.,Limited ein konstant niedriges Spiel bei allen unseren Planetengetriebeeinheiten sicher?

Antwort: In unserer Fabrik gibt es einen mehrstufigen Qualitätskontrollprozess. Zunächst werden alle Zahnräder auf DIN 6-Qualität geschliffen, wobei der Teilungsfehler weniger als 0,003 mm beträgt. Zweitens nutzen wir die selektive Montage: Jedes Sonnenrad wird auf Planetenräder mit abgemessener Zahndicke abgestimmt, um ein optimales Eingriffsspiel zu erreichen. Drittens wird der Planetenträger mit vorgewählten Lagern montiert, um das Radialspiel zu minimieren. Nach der Montage wird jedes Planetengetriebe auf einem Prüfstand eingefahren und das Spiel bei drei verschiedenen Drehmomentstufen gemessen. Einheiten, die außerhalb des angegebenen Spielbereichs liegen (z. B. über 3 Bogenminuten für unsere Standardserie), werden nachbearbeitet oder einer niedrigeren Präzisionsklasse zugeordnet. Dadurch wird sichergestellt, dass jedes von Raydafon Technology Group Co.,Limited gelieferte Planetengetriebe seine veröffentlichten Spezifikationen erfüllt oder übertrifft. Zu jeder Bestellung stellen wir außerdem eine Konformitätsbescheinigung aus, aus der der gemessene Spielwert für das jeweilige Gerät hervorgeht.

Fazit: Präzision beginnt mit der Spielkontrolle in Ihrem Planetengetriebe

Die Spielkontrolle in einem Planetengetriebe ist keine optionale Verbesserung, sondern eine Grundvoraussetzung für hochpräzise Bewegungssysteme. Von CNC-Werkzeugmaschinen und Roboterarmen bis hin zu Präzisionsprüfgeräten und Satellitenausrichtungsmechanismen – die durch Spiel verursachte Totzone schränkt die Positionierungsgenauigkeit, Wiederholbarkeit und Prozessfähigkeit direkt ein. Wir haben gezeigt, wie das Spiel durch den Zahneingriff, das Lagerspiel und die Gehäusedurchbiegungen entsteht, und wir haben gezeigt, wie der technische Ansatz unserer Fabrik – der Einsatz von präzisionsgeschliffenen Schrägverzahnungen, vorgespannten Lagern und starren Trägern – das Spiel bei unseren Premium-Planetengetriebemodellen effektiv auf 1 Bogenminute reduziert. Die von uns vorgestellten technischen Spezifikationen, Messmethoden und Wartungsstrategien bieten einen vollständigen Rahmen für die Auswahl und Wartung eines Planetengetriebes, das Ihren Genauigkeitsanforderungen entspricht.

Lassen Sie nicht zu, dass Spiel Ihre Produktionsqualität oder Ihren Durchsatz beeinträchtigt.Kontaktieren Sie noch heute Raydafon Technology Group Co., Limitedfür eine umfassende Beratung zu Ihren Präzisionsverzahnungsanforderungen. Geben Sie Ihre Drehmoment-, Geschwindigkeits- und Genauigkeitsanforderungen an und unser Ingenieurteam empfiehlt Ihnen das optimale Planetengetriebemodell mit einer detaillierten Leistungsprognose. Wir bieten kostenlose Mustertests, anwendungstechnische Unterstützung und eine 3-Jahres-Garantie auf alle Planetengetriebeeinheiten.Fordern Sie noch heute Ihr Angebot an und rüsten Sie auf ein Planetengetriebe auf, das die Präzision liefert, die Ihre Anwendungen erfordern. Vertrauen Sie Raydafon Technology Group Co.,Limited für herausragende technische Leistungen.
