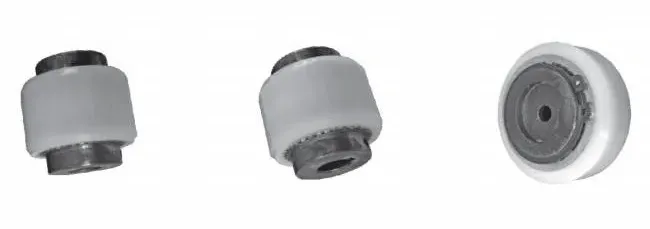

Austausch der TGL-Trommelkupplung

Der Ersatz der trommelförmigen TGL-Zahnkupplung von Raydafon wurde speziell für die Kraftübertragung mit hohem Drehmoment in Industriegetrieben entwickelt. Denken Sie an Ölpumpen, Textilmaschinen, kleine Förderbänder – bei allen Getrieben, bei denen es auf eine zuverlässige Drehmomentübertragung ankommt, ist diese Kupplung die Lösung.

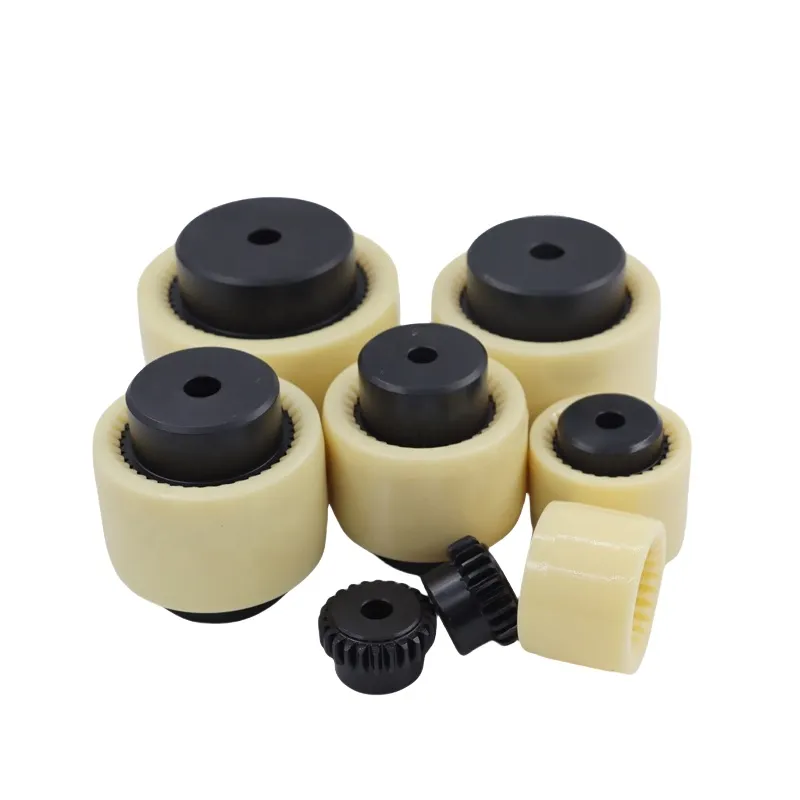

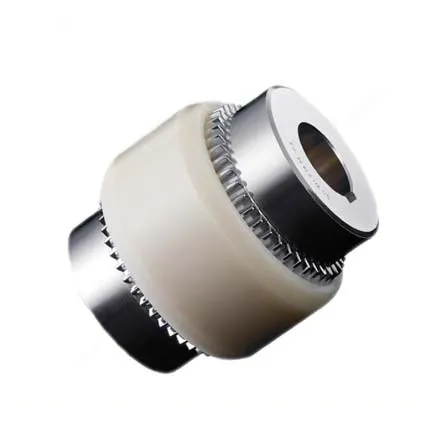

Was zeichnet diese trommelförmige Zahnkupplung aus Nylon aus? Zwei Schlüsselbits: die trommelförmigen Zähne und die Nylonhülse. Das trommelförmige Design ermöglicht eine Winkelfehlausrichtung von bis zu 1,5 Grad (sehr praktisch für reale Installationsänderungen), während die Nylonhülle sowohl die Flexibilität als auch die Robustheit erhöht. Auf Spezifikationen? Er verfügt über ein Drehmoment von 10 Nm bis 2500 Nm und verfügt über Bohrungsgrößen von 14 mm bis 125 mm – er eignet sich also genauso gut für kleine, präzise Setups wie für Arbeiten mit mittlerer Leistung.

Unter der Haube verbirgt sich eine Mischung aus Stahlnaben und hochfestem Nylon. Diese Kombination bedeutet eine hervorragende Stoßdämpfung (keine Erschütterungen mehr, die die Leistung beeinträchtigen) und eine integrierte Selbstschmierung – Sie müssen nicht ständig anhalten und nachölen. Kein Wunder, dass es bei industriemaschinenspezifischen Trommelzahnkupplungen beliebt ist, insbesondere als flexible Trommelzahnkupplung für Ölpumpen. Ölpumpen vibrieren und weisen oft winzige Ausrichtungslücken auf; Diese Kupplung glättet all das und sorgt dafür, dass das Ölsystem stabil läuft.

Dank der strengen Fertigungsstandards von Raydafon läuft es leise – kein lautes Brummen stört den Arbeitsraum. Und es hält Tag für Tag leichten bis mittelschweren Arbeiten stand. Wartung? Ein Kinderspiel. Die Nylonhülse ist korrosionsbeständig und hält Temperaturen von -20 °C bis +80 °C stand, sodass Sie die häufigen Schmierstoffkontrollen überspringen können. Das reduziert die Wartungskosten erheblich.

Es ist ISO 9001-zertifiziert, wird direkt hier in China von Raydafon hergestellt und ist in allen Modellen von TGL1 bis TGL12 erhältlich – perfekt für Metallurgie, Textilien und vieles mehr. Brauchen Sie etwas Maßgeschneidertes? Sie passen die Bohrungsgrößen und Drehmomentwerte an, sodass Sie eine maßgeschneiderte Nylon-Zahnkupplung in Trommelform erhalten, die genau zu Ihrem Setup passt. Für Textilbegeisterte ist es auch eine erste Wahl als wartungsarme trommelförmige Zahnkupplung für Textilmaschinen – weniger Ausfallzeiten, mehr Produktivität und eine Lösung, die Ihr Budget nicht sprengt.

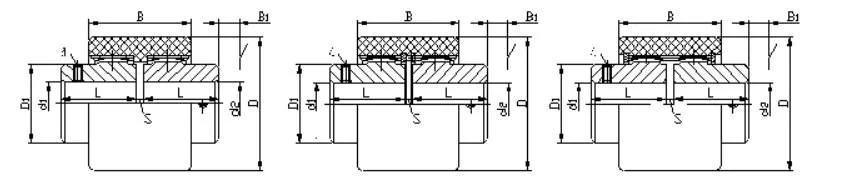

Produktspezifikation

Kernvorteile

Als Kernprodukt von Raydafon im Bereich Industriegetriebe ist die TGL-Trommelzahnkupplung speziell für die Herausforderungen einer effizienten und stabilen mechanischen Kraftübertragung konzipiert. Es vereint flexible Anpassungsfähigkeit, strukturelle Stärke und Übertragungspräzision, um den anspruchsvollen Betriebsanforderungen moderner Industrieumgebungen standzuhalten. Als in der Branche hoch anerkannte Lösung für flexible Trommelzahnradkupplungen integrieren wir zahlreiche fortschrittliche Technologien in die Konstruktion, um einen stabilen Betrieb unter komplexen und sich ändernden Betriebsbedingungen zu gewährleisten.

Der hervorstechendste Vorteil der TGL-Trommelzahnkupplung ist ihre außergewöhnliche Drehmomentübertragungsfähigkeit. Diese drehmomentstarke Trommelzahnkupplung sorgt auch bei extrem hohen Belastungen für eine effiziente Übertragung. Es eignet sich besonders für schwere Maschinen mit hohem Leistungsbedarf und extrem hohen Anforderungen an einen kontinuierlichen und stabilen Betrieb, wie z. B. Stahlwalzanlagen in der metallurgischen Industrie und Brecher im Bergbau. Es verhindert grundsätzlich Produktionsunterbrechungen durch Kupplungsfehler.

Ein weiteres wichtiges Merkmal ist seine außergewöhnliche Anpassungsfähigkeit an Installationsfehler. Die hochkompensierte Trommelzahnradkupplungsstruktur von TGL gleicht verschiedene Fehlausrichtungen, einschließlich Winkel-, Parallel- und Axialfehlausrichtungen, flexibel aus. Dadurch wird die Belastung der angeschlossenen Gerätekomponenten effektiv reduziert und der Verschleiß im Langzeitbetrieb deutlich reduziert. Dies ist besonders wichtig in den Übertragungssystemen schnell rotierender Geräte wie Lüfter und Pumpen und verbessert die Betriebsstabilität des gesamten Systems erheblich.

Die Trommelzahnradkupplungen von TGL sind außergewöhnlich langlebig. Wir verwenden hochfeste, korrosionsbeständige und hochwertige Materialien und nutzen Präzisionsbearbeitungstechniken, um langlebige Trommelzahnkupplungen in Industriequalität herzustellen. Selbst unter rauen Betriebsbedingungen wie hohen Temperaturen und hoher Staubbelastung sorgen Kernkomponenten wie die Trommelgetriebenabe für eine stabile Leistung. Dies verlängert die Lebensdauer der Kupplung erheblich und reduziert gleichzeitig die Kosten und Ausfallzeiten, die mit häufiger Wartung einhergehen.

Darüber hinaus bieten die Trommelzahnradkupplungen von TGL erhebliche Vorteile bei der einfachen Installation und Wartung. Sein modularer Aufbau ermöglicht eine einfache und effiziente Montage und Demontage. Ihr integriertes Schmiersystem minimiert den täglichen Wartungsaufwand und macht sie zu einem Paradebeispiel für eine wartungsarme Trommelzahnkupplung. Dieser Vorteil verbessert die Betriebseffizienz für Anwendungen, die von der Produktionslinienübertragung in der Fertigungsindustrie bis zur Generatorsatzunterstützung im Energiesektor reichen.

Insgesamt ist die TGL-Trommelzahnkupplung mit ihren zahlreichen Vorteilen, darunter hohe Drehmomentübertragung, hoher Ausgleich von Fehlausrichtungen, gute Anpassungsfähigkeit an die Umgebung sowie bequeme Bedienung und Wartung, ein leistungsstarkes Übertragungswerkzeug, das für eine Vielzahl von Szenarien geeignet ist und Anwendern in verschiedenen Branchen dabei hilft, die Gerätezuverlässigkeit zu verbessern und die Produktions- und Betriebseffizienz effektiv zu verbessern.

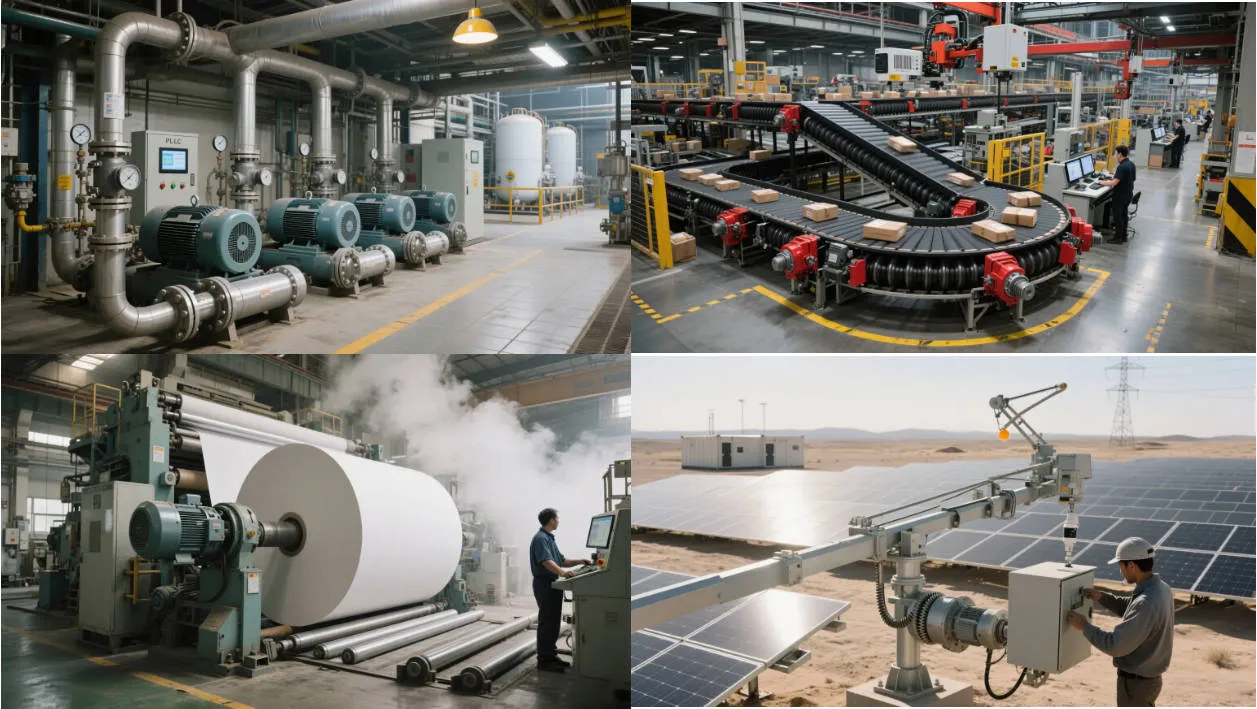

Anwendungsszenarien

Die TGL-Trommelzahnkupplung ist kein gewöhnliches mechanisches Verbindungselement; Vielmehr dient es als äußerst anpassungsfähige „Energiebrücke“ in industriellen Übertragungssystemen. Sein Kernwert liegt in seiner Fähigkeit, nicht nur das Drehmoment stabil zu übertragen, sondern auch verschiedene Fehlausrichtungsprobleme, die während des Gerätebetriebs auftreten, flexibel zu beheben – was es zu einer äußerst beliebten Lösung in industriellen Umgebungen macht, in denen eine hohe Übertragungspräzision und -stabilität erforderlich ist. Mit ihrem robusten Konstruktionsdesign sorgt diese flexible trommelförmige Zahnkupplung für eine effiziente Übertragung auch unter Dauerlastbedingungen und wird zu einer unverzichtbaren Schlüsselkomponente in vielen Produktionslinien.

In hochbelasteten Industriebereichen wie dem Bergbau und der Metallurgie, in denen Geräte mit extrem hohem Drehmoment betrieben werden, fungiert die TGL-Trommelzahnkupplung häufig als trommelförmige Zahnkupplung mit hohem Drehmoment für Bergbauanwendungen und übernimmt die Aufgabe, Wellensysteme in Kernausrüstungen wie Brechern und Kugelmühlen zu verbinden. Wenn es enormen dynamischen Belastungen und hochfrequenten Vibrationen ausgesetzt ist, überträgt es nicht nur die Leistung stabil, sondern mildert durch sein strukturelles Design auch die durch Wellenfehlausrichtungen verursachten Stöße, wodurch das Risiko von Geräteausfällen aufgrund von Fehlausrichtungen grundlegend verringert und ein kontinuierlicher Betrieb der Produktionslinien rund um die Uhr gewährleistet wird.

Die trommelförmige Zahnkupplung TGL wird auch häufig in Flüssigkeitsförderprozessen in der chemischen und petrochemischen Industrie eingesetzt und eignet sich insbesondere für verschiedene Pumpen und Kompressoren. Als flexible trommelförmige Zahnkupplung für korrosionsbeständige Arbeitsbedingungen arbeitet sie stabil in sauren und alkalischen Umgebungen: Einerseits absorbiert sie Stoßbelastungen beim Anfahren und Betrieb der Anlage; Andererseits kompensiert es thermische Ausdehnungen und Kontraktionen von Wellensystemen, die durch Änderungen der Mediumstemperatur verursacht werden. Dies verlängert effektiv die Lebensdauer wichtiger Geräte wie Kreiselpumpen und Kolbenkompressoren und reduziert die Wartungskosten unter Hochdruck-Betriebsbedingungen.

Auch Förderanlagen in Logistik, Lager und Fertigung gehören zu den „Haupteinsatzgebieten“ für TGL-Trommelzahnkupplungen. In den Übertragungssystemen von Bandförderern und Kettenförderern verwandelt es sich in eine trommelförmige Zahnradkupplung mit hoher Fähigkeit zur Fehlausrichtungskompensation, die Wellenfehlausrichtungsprobleme, die durch ungleichmäßige Materialansammlung und leichte Rahmenverformung verursacht werden, problemlos behebt und gleichzeitig eine stabile Kraftübertragung auf die Fördertrommeln gewährleistet. Diese Funktion reduziert die Häufigkeit von Stillständen für die Wartung von Förderbändern erheblich und ermöglicht so einen effizienteren Materialfluss in Produktionslinien.

Auch im neuen Energiesektor zeigt die TGL-Trommelzahnkupplung einzigartige Vorteile. In den Antriebsmechanismen solarer Nachführsysteme und den Übertragungsketten kleiner Windkraftanlagen fungiert es als präzise einstellbare trommelförmige Zahnkupplung. Durch seine Fähigkeit zur Mikrowinkelkompensation korrigiert es geringfügige Fehlausrichtungen während des Gerätebetriebs und passt sich zeitweiligen Drehmomentschwankungen an, die durch Schwankungen der Wind- und Solarressourcen verursacht werden. Dies trägt zur Verbesserung der Energieumwandlungseffizienz bei und sorgt für einen stabileren und zuverlässigeren Betrieb des gesamten neuen Energiesystems.

Die Anwendungsszenarien der trommelförmigen TGL-Zahnkupplungen erweitern sich ständig, von Förderrollen in Automobilmontagelinien bis hin zu Getriebesystemen für Papiermaschinen in Papierfabriken. Basierend auf seinen beiden Kernvorteilen „hohe Haltbarkeit“ und „einfache Integration“ passt es sich an die individuellen Übertragungsanforderungen verschiedener Branchen an. Man kann sagen, dass immer dann, wenn in der industriellen Produktion eine Drehmomentübertragung und die Behebung von Wellenversatz erforderlich ist, diese an mehrere Szenarien anpassbare TGL-Trommelkupplung ins Spiel kommt und Unternehmen dabei hilft, die Produktionseffizienz zu verbessern und die Gesamtkosten für den Betrieb und die Wartung der Ausrüstung zu senken.

Über Raydafon

Auf dem inländischen Markt für mechanische Getriebekomponenten ist Raydafon ein fest etablierter Hersteller, der sich durch seinen Ruf für Qualitätsprodukte auszeichnet. Wir sind auf mechanische und hydraulische Getriebekomponenten spezialisiert, darunter Kernprodukte wie Planetengetriebe, Zapfwellen, Kettenräder, Hydraulikzylinder, Flüssigkeitskupplungen, Stirnradgetriebe und Getriebe für Landmaschinen. Jedes Produkt wird mit dem Ziel Haltbarkeit und Effizienz entwickelt und hergestellt. Als langjähriger inländischer Kupplungshersteller erfreuen sich unsere Hochleistungs-Trommelzahnkupplungen besonders großer Beliebtheit im Bergbau und in der metallurgischen Industrie. Schließlich stellen diese Umgebungen hohe Anforderungen an den Dauerbetrieb der Geräte und extrem hohe Anforderungen an die Haltbarkeit der Kupplung. Unser Produkt ist darauf ausgelegt, starken Stößen standzuhalten und eine stabile, langfristige Kraftübertragung zu gewährleisten.

Seit wir 2008 mit der Entwicklung von Getriebekomponenten begonnen haben, sind 16 oder 17 Jahre vergangen. Raydafon ist längst über den heimischen Markt hinaus expandiert und exportiert mittlerweile eine beträchtliche Anzahl an Kupplungen in die ganze Welt. Viele ausländische Kunden nutzen Geräte von internationalen Marken wie Lovejoy. Beim späteren Austausch von Teilen befürchten sie oft, dass das Original zu teuer oder nicht mit Aftermarket-Teilen kompatibel ist. Unsere speziell entwickelten Lovejoy-Ersatzzahnkupplungen lösen dieses Problem. Sie bieten identische Abmessungen und Montageschnittstellen wie die Originale, behalten dabei aber eine effiziente Kraftübertragung bei und sind fast 30 % günstiger, was sie für viele Kunden zum bevorzugten Ersatz macht. Darüber hinaus verfügen unsere industrietauglichen Hochdrehmoment-Zahnkupplungen für Geräte mit hohem Drehmoment, die üblicherweise in der Schwerindustrie zu finden sind, über eine Zahnoberflächenverstärkung. Sie übertragen nicht nur Strom verlustfrei, sondern gleichen auch selbst geringfügige Fehlausrichtungen während der Installation automatisch aus, sodass Mitarbeiter die Geräte nicht mehr immer wieder anpassen müssen, was den Arbeitsaufwand erheblich reduziert.

Die größte Angst bei der Produktentwicklung ist ein einheitlicher Ansatz. Die Betriebsbedingungen der Geräte variieren je nach Branche erheblich, daher müssen Kupplungen natürlich individuell angepasst werden. Beispielsweise können die Antriebswellen von Windkraftanlagen während des Betriebs verschiedene Winkel-, Parallel- und Axialfehler aufweisen. Gewöhnliche Kupplungen verschleißen schnell. Unsere speziell entwickelten multidirektionalen Ausgleichszahnkupplungen nutzen eine einzigartige Zahnstruktur und ein Dämpfungsdesign, um diese Fehlausrichtungen auszugleichen. Diese Kupplungen werden derzeit in der Hilfsausrüstung mehrerer inländischer Windkraftanlagenprojekte eingesetzt. Neben diesen speziellen Zahnkupplungen bieten wir auch andere Kupplungstypen wie Klauen-, Stern- und Membrankupplungen an. Wir bieten passende Modelle für Anwendungen an, die von leichten industriellen Montagelinien bis hin zu großen Schwerindustrieanlagen reichen. Unsere Preisgestaltung folgt konsequent dem Grundsatz „hohe Qualität zu einem erschwinglichen Preis“, weshalb unsere globalen Kunden weiterhin mit uns zusammenarbeiten.

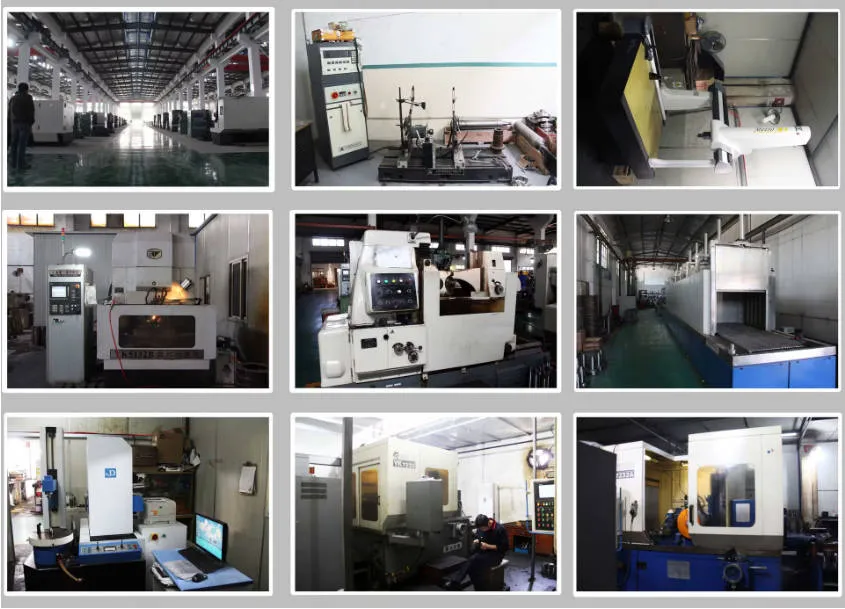

Mit der Unterstützung der Ever-Power Group sind die Produktionskapazitäten von Raydafon jetzt noch stärker als zuvor. Unsere Getriebe für Landmaschinen erreichen eine Präzision von 0,01 mm, unsere Schneckengetriebe halten den Geräuschpegel unter 60 Dezibel und selbst kleine Komponenten wie Kettenräder und Rollenketten werden drei Qualitätsprüfungen unterzogen, bevor sie das Werk verlassen. Im Kupplungsbereich sind wir längst vom reinen Einzelteillieferanten zum Komplettanbieter von Zahnkupplungslösungen übergegangen. Auf Wunsch stellen wir nicht nur die richtige Kupplung zur Verfügung, sondern bieten auch Installations- und Inbetriebnahmeanleitungen, laufende Wartungspläne und sogar kundenspezifische Entwicklungen an, die auf spezifische Betriebsbedingungen zugeschnitten sind. Letztendlich besteht unser Ziel nicht nur darin, Produkte zu verkaufen; Wir möchten, dass unsere Getriebekomponenten für unsere weltweiten Kunden weniger Aufwand verursachen. Dies ist seit Jahren das unerschütterliche Engagement von Raydafon.

Kundenrezensionen

⭐⭐⭐⭐⭐ Li Wei, Maschinenbauingenieur, Shanghai Industrial Equipment Co., Ltd.

Wir haben die Zahnkupplung von Raydafon über sechs Monate lang an den Schwermaschinen in unserem Werk installiert und ihre tatsächliche Leistung hat unsere Erwartungen bei weitem übertroffen. Speziell für die Arbeitsbedingungen mit hohem Drehmoment, die in unserer Produktionslinie üblich sind, bewältigt diese industrietaugliche Hochdrehmoment-Zahnkupplung diese problemlos. Das Gussstahlmaterial des Kupplungskörpers fühlt sich solide an. Wenn wir bei der Installation Schritt für Schritt die Anweisungen befolgt haben, haben wir es in etwas mehr als einer halben Stunde geschafft, was viel praktischer ist als bei anderen Marken, die wir zuvor verwendet haben. Noch wichtiger ist, dass seit dem Austausch durch diese Kupplung die Vibrationen während des Gerätebetriebs erheblich reduziert wurden und die häufigen Wellenfehlausrichtungsprobleme, mit denen wir früher konfrontiert waren, viel seltener geworden sind, wodurch sich die Anzahl der Produktionsstillstände für Anpassungen verringert hat. Darüber hinaus ist nahezu keine Wartung erforderlich – wir müssen lediglich den Oberflächenstaub regelmäßig abwischen. Dies spart nicht nur Zeit für unser Wartungsteam, sondern reduziert auch die Kosten für Verbrauchsmaterialien. Die Produktqualität von Raydafon ist wirklich hervorragend und die gesamte technische Abteilung unseres Unternehmens ist sehr zufrieden.

⭐⭐⭐⭐⭐ Michael Brown, Betriebsleiter, Texas Steel Works, USA

Für unser Werk in Texas steht die Stabilität der Produktionsausrüstung in direktem Zusammenhang mit der Produktivität, und die Zahnkupplung von Raydafon für Hochleistungsgeräte hat ein großes Problem für uns gelöst. Die Belastung unseres Stahlwalzwerks war schon immer hoch, aber nach der Installation dieser Kupplung läuft es auch unter hochintensiven Bedingungen reibungslos. Es ist nicht nur selbst verschleißarm, sondern reduziert auch den Verlust der angeschlossenen Motoren und Antriebswellen. Früher mussten wir das Zubehör jeden Monat austauschen, jetzt müssen wir das nur noch alle zwei bis drei Monate tun. Darüber hinaus ist die Getriebepräzision dieser Kupplung hervorragend und die Effizienz der Kraftübertragung ist viel höher als bei den Marken, die wir zuvor verwendet haben. Auch bei 24-stündigem Dauerbetrieb kann die Leistung stabil gehalten werden, ohne dass es zu Störungen oder Stromunterbrechungen kommt. Was uns noch mehr zufriedenstellte, war, dass wir die Ware bereits eine Woche nach der Bestellung erhalten hatten – die Logistikgeschwindigkeit übertraf unsere Erwartungen bei weitem. Außerdem ist das Kundenservice-Team sehr professionell. Als wir während der Installation auf Probleme mit der Installation und Ausrichtung der Zahnkupplung stießen, konnten diese mithilfe einer Video-Fernführung schnell gelöst werden. Wir werden auf jeden Fall auch in Zukunft weiterhin Kupplungen von Raydafon für unser Werk beziehen.

⭐⭐⭐⭐⭐ Anna Müller, Wartungsleiterin, Berlin Mechanical Solutions, Deutschland

Die Hochgeschwindigkeits-CNC-Werkzeugmaschinen unseres Unternehmens stellen äußerst hohe Anforderungen an die Bauteilpräzision. Wir haben zuvor Kupplungen mehrerer europäischer Marken ausprobiert, aber entweder konnten sie die Vibrationen nicht richtig kontrollieren, oder sie zeigten nach kurzer Nutzungsdauer Verschleiß. Erst als wir die Zahnkupplung von Raydafon für Hochgeschwindigkeitsmaschinen installierten, konnten diese Probleme vollständig gelöst werden. Das für das Gehäuse und die Innenzahnräder der Kupplung verwendete Verbundmaterial weist eine hohe Festigkeit auf und kann in Verbindung mit seinem präzisen Zahnprofildesign die Vibrationen während des Hochgeschwindigkeitsbetriebs der Ausrüstung effektiv abfedern und leichte Wellenfehlausrichtungen automatisch ausgleichen, was den Präzisionsfehler der Werkzeugmaschine während der Bearbeitung reduziert hat. Auch der Installationsprozess war sehr einfach – zwei unserer Wartungsmitarbeiter haben ihn in weniger als einer Stunde abgeschlossen. Nach fast sechs Monaten Gebrauch, als wir es zur Inspektion zerlegten, war die Getriebeoberfläche immer noch sehr glatt und ohne erkennbaren Verschleiß. Im Vergleich zu ähnlichen europäischen Produkten ist die Leistung keineswegs schlechter, aber der Preis ist fast 20 % niedriger und bietet ein ausgezeichnetes Preis-Leistungs-Verhältnis. Es wird dringend für Unternehmen empfohlen, die sich mit hochpräzisen Industrieanlagen befassen, insbesondere für Szenarien, in denen eine Vibrationsdämpfung von Hochgeschwindigkeits-Zahnkupplungen erforderlich ist – die Wirkung ist wirklich hervorragend.

⭐⭐⭐⭐⭐ Pierre Dubois, Technischer Direktor, Lyon Industrial Works, Frankreich

Die Produktionslinie unseres Werks in Lyon ist auf eine kontinuierliche Produktion ausgerichtet, und jedes Problem mit einer einzelnen Komponente kann zum Stillstand der gesamten Linie führen. Die stabile Leistung der Zahnkupplungen von Raydafon für Industriegetriebe gibt uns große Sicherheit. Sowohl die Stanzausrüstung als auch die Fördervorrichtung der Produktionslinie sind mit dieser Kupplung ausgestattet. Besonders hervorzuheben ist die Fähigkeit, Stoßbelastungen zu absorbieren – die unmittelbare Stoßkraft, die jedes Mal entsteht, wenn die Stanzmaschine einen Vorgang abschließt, kann durch die Kupplung reibungslos abgefedert werden und wird nicht auf andere Gerätekomponenten übertragen, wodurch ein reibungsloser Betrieb der gesamten Produktionslinie gewährleistet wird. Seit der Installation sind fast fünf Monate vergangen und wir haben keine Wartungsarbeiten durchgeführt. Als wir es zur Inspektion zerlegten, war das Fett im Inneren noch in gutem Zustand und es gab keinen ungewöhnlichen Verschleiß an den Zahnrädern und Lagern. Auch die Installation erforderte keinen großen Aufwand – wir haben sie schnell abgeschlossen, indem wir die Installationsschritte für die Zahnkupplung im Handbuch befolgt haben, ohne dass wir ein zusätzliches professionelles Installationsteam einstellen mussten. Insgesamt zeichnet sich diese Kupplung durch stabile Leistung, hohe Haltbarkeit und einen angemessenen Preis aus. Es handelt sich um eine optimale Lösung, die Leistung und Kosten in industriellen Szenarien in Einklang bringt. Als nächstes planen wir, alle Kupplungen an anderen Produktionslinien der Fabrik durch Produkte von Raydafon zu ersetzen.
