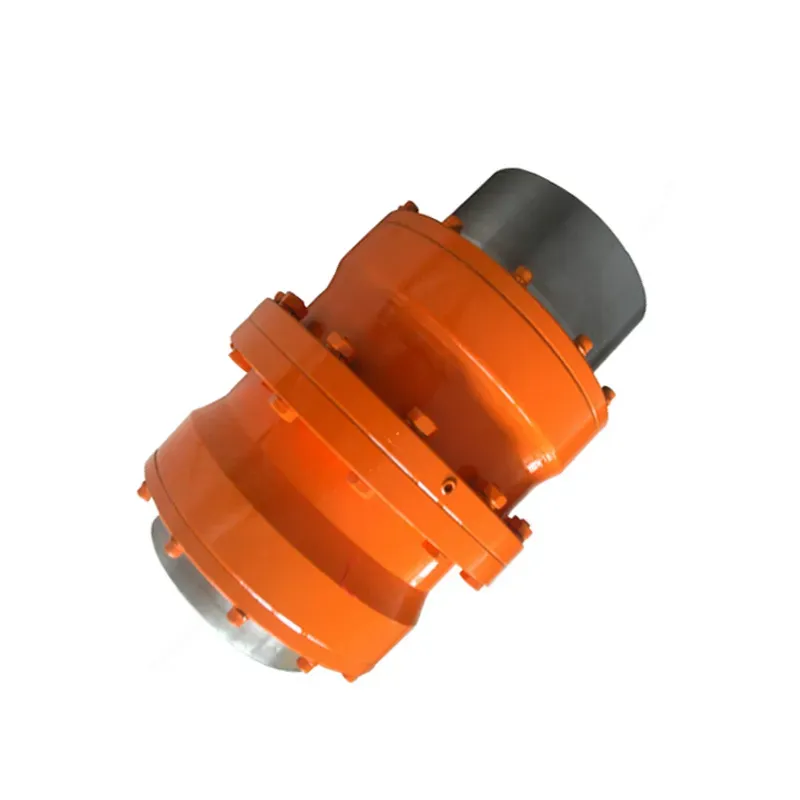

Austausch der GIGL-Trommelkupplung

Wenn Ihre schweren Maschinen – Walzgerüste in Stahlwerken, Brecher in Zementwerken, Förderbänder im Bergbau – eine Kupplung benötigen, die bei hohem Drehmoment nicht nachgibt, ist Raydafons trommelförmige Zahnradkupplung „Ersatz für GIGL“ genau für diese Aufgabe konzipiert.

Was zeichnet es aus? Die trommelförmigen Zähne. Sie übertragen nicht nur Strom – sie kümmern sich auch um die Unannehmlichkeiten im realen Einsatz. Das maximale Drehmoment beträgt 2000 kN·m, die Bohrungsgrößen reichen von 50 mm bis 400 mm und es kann ein Winkelversatz von bis zu 1,5 Grad verkraftet werden. Darüber hinaus gleicht es axiale und radiale Verschiebungen aus, die bei herkömmlichen Kupplungen schnell verschleißen würden. Wir fertigen es aus hochfestem 42CrMo-Stahl und schleifen dann die Evolventenverzahnung präzise – so fließt die Kraft reibungslos und der Verschleiß bleibt gering. Kein Wunder, dass es ein Grundnahrungsmittel für Leute ist, die Zahnkupplungen für schwere Maschinen oder Zahnkupplungen mit hohem Drehmoment für industrielle Anwendungen benötigen. es läuft auch dann weiter, wenn die Maschinen stark beansprucht werden.

Diese Kupplung ist nicht nur robust, sondern auch wartungsfreundlich. Es ist ISO 9001-zertifiziert, sodass Sie wissen, dass die Qualität vorhanden ist. Das Zahnradgetriebe ist geschmiert, wodurch Vibrationen reduziert werden und die Lebensdauer verlängert wird – selbst in staubigen Minen oder schwülen Zementwerken. Und es ist kompakt, sodass die Installation in Walzwerken oder Förderbandantrieben kein großes Projekt darstellt. Aus diesem Grund ist es die erste Wahl für langlebige Trommelzahnkupplungen und kundenspezifische Zahnkupplungen für Bergbaumaschinen. Wir optimieren Größen oder Oberflächenbehandlungen, um sie genau an Ihre Anforderungen anzupassen.

Da sich die Fabrik von Raydafon in China befindet, vereinen wir gute Qualität mit vernünftigen Preisen. Wir verkaufen nicht nur ein Einheitsteil, sondern arbeiten mit Ihnen zusammen, um die richtige Kupplung für Ihre Maschinen zu erhalten. Weniger Ausfallzeiten, bessere Effizienz und eine Kupplung, die Ihre schwere Ausrüstung in Bewegung hält? Das ist es, was wir liefern.

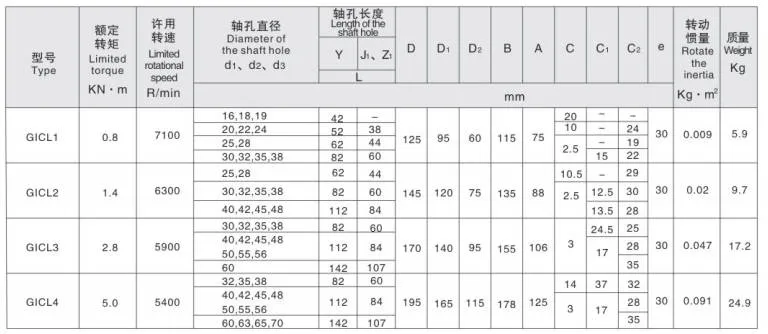

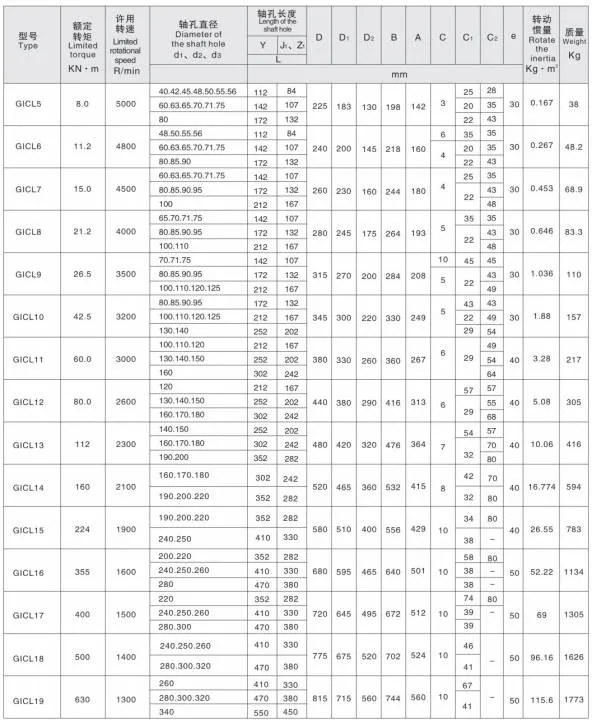

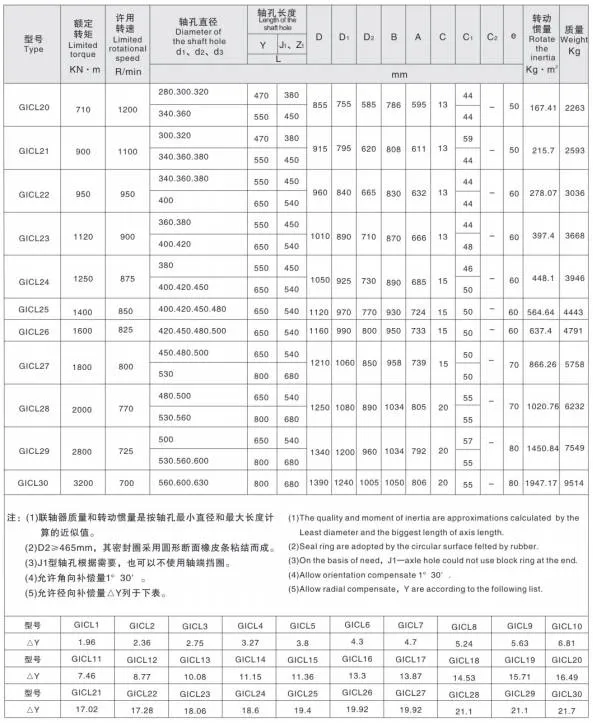

Produktspezifikation

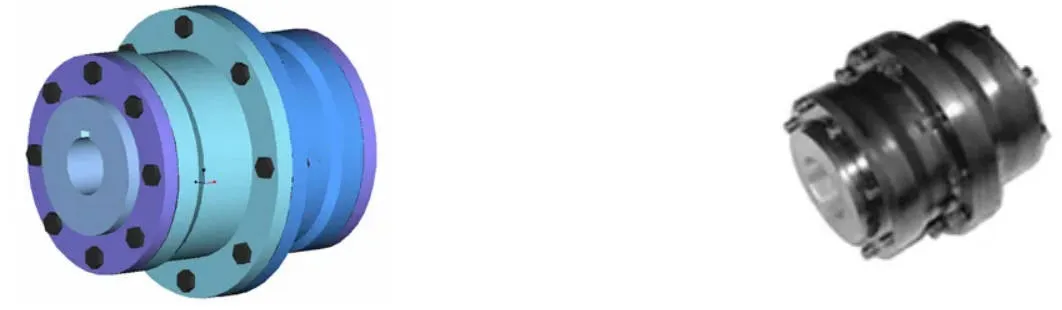

Produktmerkmale

Die GIGL-Zahnkupplung in Trommelform zeichnet sich als Hochleistungsoption in flexiblen Zahnkupplungssystemen aus und ist maßgeschneidert für raue Industrieszenarien, bei denen eine zuverlässige Kraftübertragung nicht verhandelbar ist. Was diese fortschrittliche trommelförmige Zahnkupplung zur ersten Wahl macht, ist ihre Fähigkeit, Winkelfehler effektiv zu bewältigen und gleichzeitig die Fähigkeit zur Übertragung hoher Drehmomente beizubehalten – eine wichtige Anforderung für schwere Industrieanlagen. Im Vergleich zu Zahnkupplungen mit geraden Zähnen liegt das GIGL-Modell in puncto Tragfähigkeit an der Spitze: Unter den Bedingungen des gleichen Außendurchmessers der Innenhülse und des gleichen maximalen Außendurchmessers der Kupplung bietet es eine durchschnittliche Erhöhung der Lasttoleranz um 15–20 %, was es zur ersten Wahl für hochbelastete GIGL-Zahnkupplungsanwendungen in Trommelform macht.

Einer der größten Vorteile ist die verbesserte Kompensation von Winkelverschiebungen – ein entscheidender Faktor für Geräte, bei denen die Wellen möglicherweise nicht perfekt ausgerichtet bleiben. Wenn die radiale Verschiebung Null ist, können Zahnkupplungen mit geraden Zähnen nur eine Winkelverschiebung von 1° bewältigen, aber die GIGL-Zahnkupplung in Trommelform ermöglicht bis zu 1°30' – das ist eine Verbesserung um 50 %. Selbst wenn Modul, Zahnanzahl und Zahnbreite gleich sind, können die trommelförmigen Zähne dieser Kupplung eine größere Winkelverschiebung bewältigen als gerade Zähne. Dies macht es ideal für Umgebungen mit niedrigen Drehzahlen und hoher Belastung, die eine Leistung der Zahnkupplung mit hohem Drehmoment erfordern, wie z. B. in Bergbau- oder Metallurgiemaschinen, wo die Fehlausrichtungstoleranz der GIGL-Zahnkupplung in Trommelform von entscheidender Bedeutung ist.

Auch die trommelförmige Zahnoberfläche dieser flexiblen Zahnkupplung trägt zur Verbesserung des Kontakts zwischen Innen- und Außenverzahnung bei. Es behebt häufige Probleme bei geraden Zahnkupplungen, wie Kantenquetschungen und Spannungskonzentrationen an den Zahnenden bei Winkelversatz. Gleichzeitig reduziert es Reibung und Verschleiß, senkt den Geräuschpegel und verlängert die Wartungsintervalle – was Unternehmen Zeit und Geld bei der Wartung spart. Ein weiterer praktischer Pluspunkt ist die aufgeweitete Form der Außenzahnhülse: Sie erleichtert die Montage und Demontage der Innen- und Außenverzahnung erheblich, was die tägliche betriebliche Effizienz für Teams steigert, die mit GIGL-Trommelkupplungsinstallationen arbeiten.

Wenn es um die Übertragungseffizienz geht, erreicht die GIGL-Trommelkupplung beeindruckende 99,7 % – eine Zahl, die für ihre Zuverlässigkeit bei industriellen Zahnradkupplungsanwendungen spricht, von Fördersystemen in der Fertigung bis hin zu Schwermaschinen im Bauwesen. Dank dieser starken Eigenschaften haben trommelförmige Zahnkupplungen wie die GIGL weltweit die Versionen mit geraden Zähnen weitgehend ersetzt, insbesondere in Anwendungen, bei denen die dauerhafte Leistung der GIGL-trommelförmigen Zahnkupplungen ein Muss ist. Die äußere Zahnhülse verfügt über trommelförmige Zähne für einen reibungslosen Eingriff und besteht aus hochwertigem Stahl mit mittelharten Zahnoberflächen, um schwere Lasten zu tragen. Wenn Kunden noch mehr Leistung benötigen, können wir eine Zahnoberflächenhärtung (mit HRC ≥ 56) anbieten, um die Haltbarkeit zu verbessern. Darüber hinaus verfügt die Kupplung über ein leichtes Design, das die Rotationsträgheit niedrig hält – perfekt für Geräte, bei denen es auf Geschwindigkeit und Präzision ankommt.

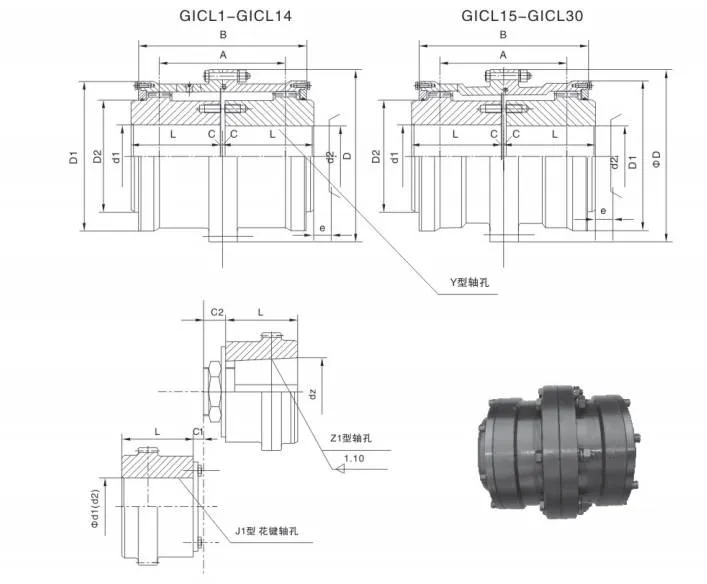

Damit die GIGL-Zahnkupplung in Trommelform langfristig gut läuft, ist sie mit zuverlässigen Schmierstrukturen und Dichtungen ausgestattet, die ihre Lebensdauer verlängern und die Wartung vereinfachen. Sein symmetrisches Design gewährleistet eine hervorragende Austauschbarkeit, so dass der Austausch von Teilen bei Bedarf unkompliziert ist. Bei Hochgeschwindigkeitsvorgängen mit Umfangsgeschwindigkeiten über 36 m/s wenden wir dynamisches Auswuchten an, um Vibrationen zu verhindern und eine stabile Leistung sicherzustellen. Auch die Wellenlochkonfigurationen bieten Flexibilität: Sie können die Typen Y, Z1 und J1 kombinieren, um unterschiedliche Verbindungsanforderungen für verschiedene Industriemaschinen zu erfüllen, die die trommelförmige GIGL-Zahnkupplung verwenden. Raydafon, ein vertrauenswürdiger Hersteller, produziert über GIGL hinaus ein komplettes Sortiment an trommelförmigen Zahnkupplungen, einschließlich GICL-, GIICL-, GICLZ-, GIICLZ- und NGCL-Varianten – alle erfüllen strenge Industriestandards, um Qualität zu garantieren.

Diese starr-elastische Kupplung bietet zahlreiche Vorteile: kompakte Bauweise, kleiner Wenderadius, hohe Tragfähigkeit, höchste Effizienz, geringe Geräuschentwicklung und lange Wartungszyklen. Sie eignet sich besonders gut für Niedriggeschwindigkeits- und Hochleistungsbedingungen in Branchen wie der Metallurgie (für Walzwerke), dem Bergbau (für Brecher), dem Hebe- und Transportwesen (für Kräne) sowie für Wellengetriebe in der Erdöl-, Chemie- und allgemeinen Maschinenindustrie – alles Bereiche, in denen die Robustheit der GIGL-Zahnkupplung in Trommelform glänzt. Allerdings ist es wichtig zu beachten: Aufgrund seiner hohen Steifigkeit und Flexibilität ohne Elastizität wird es nicht für Maschinen empfohlen, die Vibrationsdämpfung, Pufferung oder eine extrem strenge Wellenausrichtung benötigen – wie z. B. Präzisionsgeräte, bei denen selbst kleine Vibrationen die Leistung beeinträchtigen könnten.
