Austausch der GICLZ-Zahnradkupplung in Trommelform

Produktvorteile

Stabile Stromübertragung in industriellen Szenarien

Als Kernprodukt in der Produktlinie mechanischer Getriebekomponenten vonRaydafonDie trommelförmige Zahnkupplung von GICLZ zeigt durchweg herausragende Leistung in verschiedenen Industrieszenarien, die eine stabile Kraftübertragung erfordern.

Dies ist sehr beliebtflexible trommelförmige Zahnkupplungkann nicht nur die Effizienz des Gerätebetriebs effektiv verbessern, sondern auch verschiedene häufig auftretende Probleme im Prozess der Wellenverbindung genau lösen, was es zu einer bevorzugten Komponente für viele Industrieunternehmen bei der Konfiguration von Übertragungssystemen macht.

Hervorragende Leistung bei hohem Drehmoment

In Bezug auf die Drehmomentübertragungskapazität weist die GICLZ-Trommelkupplung eine äußerst herausragende Leistung auf und kann als ausgezeichnet bezeichnet werdendrehmomentstarke Zahnkupplung. Es deckt einen Drehmomentbereich von 0,8 – 3500 kN·m (GICLZ1–GICLZ30) ab und bewältigt problemlos verschiedene schwere Lasten mit einem Übertragungswirkungsgrad von bis zu 99,7 %.

Diese hervorragende Leistung ermöglicht es ihm, eine unersetzliche Rolle bei Arbeitsbedingungen mit niedriger Geschwindigkeit und hoher Last in Bereichen wie zBergbau und Metallurgieund bietet zuverlässige Übertragungsgarantien für die stabile Produktion dieser Industrien.

Überlegener Ausgleich von Fehlausrichtungen

Darüber hinaus verfügt die trommelförmige Zahnkupplung von GICLZ auch über eine hervorragende Anpassungsfähigkeit an Fehlausrichtungen und ist leistungsstarkZahnkupplung mit hohem Versatz. Es kann Winkel-, Radial- und Axialfehler effizient ausgleichen.

Insbesondere die optimierte Winkelverschiebungsleistung verbessert effektiv den Zustand des Zahnoberflächenkontakts. Im Vergleich zu geraden Zahnkupplungen verlängert es die eigene Lebensdauer erheblich, reduziert die durch Kupplungsverschleiß verursachte Stillstands- und Wartungszeit der Ausrüstung und verbessert die Betriebskontinuität des gesamten Produktionssystems weiter.

Starke Haltbarkeit und geringer Wartungsaufwand

Starke Haltbarkeit und geringe Wartungskosten sind ebenfalls wesentliche Vorteile dieser Kupplung von Raydafon. Es besteht aus hochfesten und langlebigen Materialien und ist geräuscharm und vibrationsarm im Betrieb.

Es reduziert nicht nur die eigene Verschleißrate, sondern verringert auch den Verlust angeschlossener Geräte. Es ist ein zuverlässigesflexible Zahnkupplung für den industriellen EinsatzGeeignet für raue Umgebungen wie zchemische Industrie und erneuerbare Energien. In diesen Bereichen mit extrem hohen Anforderungen an die Geräteleistung sorgt es für eine stabile Leistung und hilft Unternehmen, die Betriebs- und Wartungskosten der Geräte zu senken.

Einfache Installation und Kostenkontrolle

Darüber hinaus berücksichtigt das Design der GICLZ-Trommelkupplung auch den Installationskomfort und die langfristige Kostenkontrolle. Seine kompakte Bauweise in Kombination mit der hohen Tragfähigkeit sorgt für eine effiziente Betriebsleistungindustrielle Zahnradkupplung, die den langfristigen kontinuierlichen Betrieb von Geräten ohne häufige Wartungseingriffe unterstützen kann.

Dieses Designkonzept steht in hohem Maße im Einklang mit Raydafons Engagement, qualitativ hochwertige und austauschbare Komponenten für den globalen Markt bereitzustellen und Industrieunternehmen auf der ganzen Welt kostengünstigere Übertragungslösungen anzubieten.

Produkteigenschaften

Einhaltung von Normen und Wellenanpassung

Die von Raydafon hergestellte trommelförmige Zahnkupplung GICLZ entspricht strikt denJB/ZQ-Standardsfür grundlegende Parameter und Abmessungen und erfüllt vollständig die Anforderungen der technischen Spezifikationen JB/ZQ4382-86 für Zahnkupplungen.

Es handelt sich um eine äußerst beliebte flexible trommelförmige Zahnkupplungslösung im Bereich der Industriegetriebe. Diese Kupplung wurde speziell für die Verbindung horizontaler koaxialer Getriebewellen entwickelt und kann sich flexibel an Winkelabweichungen und radiale Verschiebungen der Wellen unter tatsächlichen Arbeitsbedingungen anpassen. Es ermöglicht außerdem eine begrenzte axiale freie Bewegung der Welle, wodurch thermische Ausdehnung und Kontraktion der Welle, die durch Temperaturänderungen während des Betriebs verursacht werden, problemlos bewältigt werden können, und bietet so eine zuverlässige Garantie für die stabile Übertragung der Ausrüstung.

Trommelförmige Außenzahnradhülsenstruktur

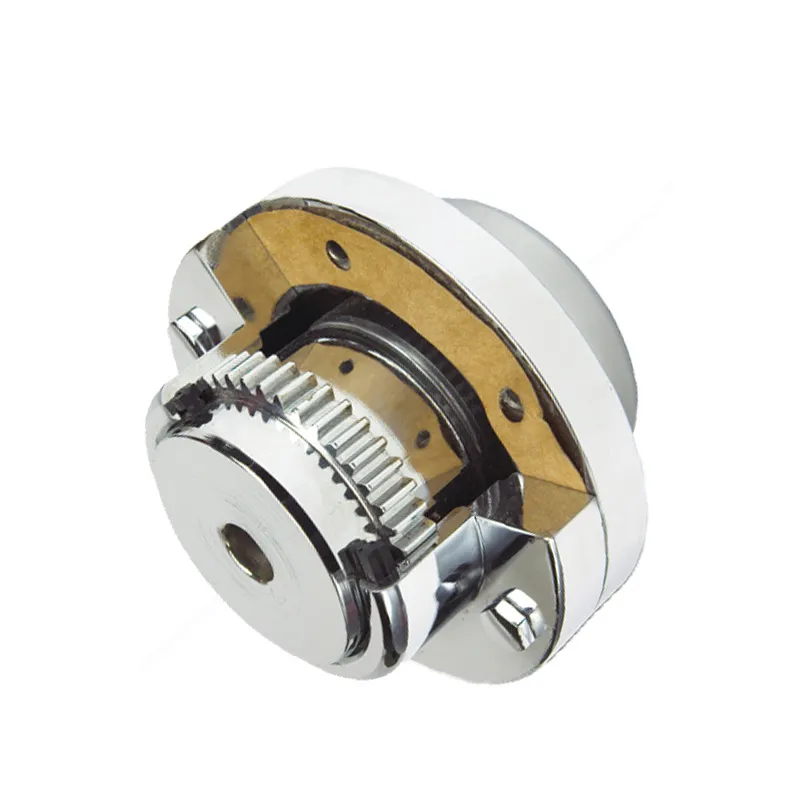

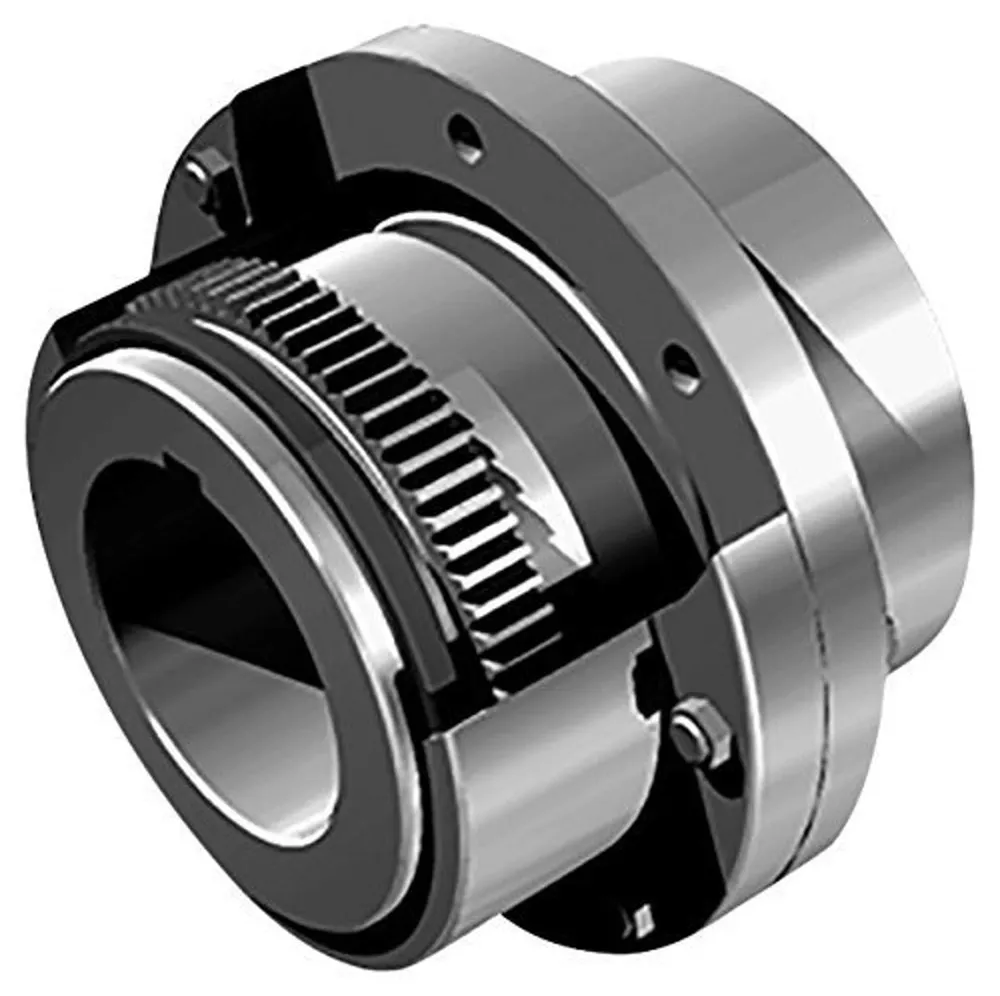

Das hervorstechendste Konstruktionsmerkmal der GICLZ-Trommelkupplung ist die trommelförmige Außenzahnradhülsenstruktur. Durch diese Konstruktion erreichen die Innen- und Außenverzahnung der Kupplung einen optimalen Eingriffszustand und verbessern so die Getriebestabilität deutlich.

Die Kupplung besteht aus hochwertigem Stahl mit mittelharten Zahnoberflächen. Durch sein solides Material und seine vernünftige Struktur wird es zu einem HochleistungsgerätTrommelförmige Zahnkupplung mit hohem Drehmoment, verfügt über eine hervorragende Tragfähigkeit und ist in der Lage, schwere Übertragungsanforderungen in industriellen Szenarien problemlos zu bewältigen. Um die Leistung weiter zu steigern, können die Zahnoberflächen einer Härtungsbehandlung unterzogen werden, um einen Härtestandard von HRC ≥ 56 zu erreichen. Nach dem Härten wird die Tragfähigkeit der Kupplung erheblich verbessert, während ihr Leichtgewicht und ihre geringe Rotationsträgheit erhalten bleiben, ohne die Welle zusätzlich zu belasten.

Zuverlässigkeit, Schmierung und Abdichtung

Auch in puncto Zuverlässigkeit schneidet die GICLZ-Trommelzahnkupplung hervorragend ab. Es ist mit fortschrittlichen Schmierstrukturen und Dichtungskomponenten ausgestattet. Eine gute Schmierung kann den Verschleiß der Zahnoberfläche reduzieren, während eine hochwertige Abdichtung das Austreten von Schmieröl und das Eindringen von Verunreinigungen wirksam verhindern kann.

Dies verlängert nicht nur die Lebensdauer der Kupplung, sondern vereinfacht auch die tägliche Wartung. AlsTrommelförmige Zahnkupplung mit hohem VersatzausgleichDank seines symmetrischen Strukturdesigns sind die Komponenten hervorragend austauschbar, was die Wartung und den Austausch von Teilen effizienter und bequemer macht. Wenn die lineare Betriebsgeschwindigkeit der Kupplung 36 m/s überschreitet, sorgt eine präzise dynamische Auswuchtbehandlung für einen stabilen Betrieb der Ausrüstung und verhindert, dass durch den Hochgeschwindigkeitsbetrieb verursachte Vibrationen die Übertragungsgenauigkeit beeinträchtigen.

Wellenlochkonfigurationen und Vollserienmatrix

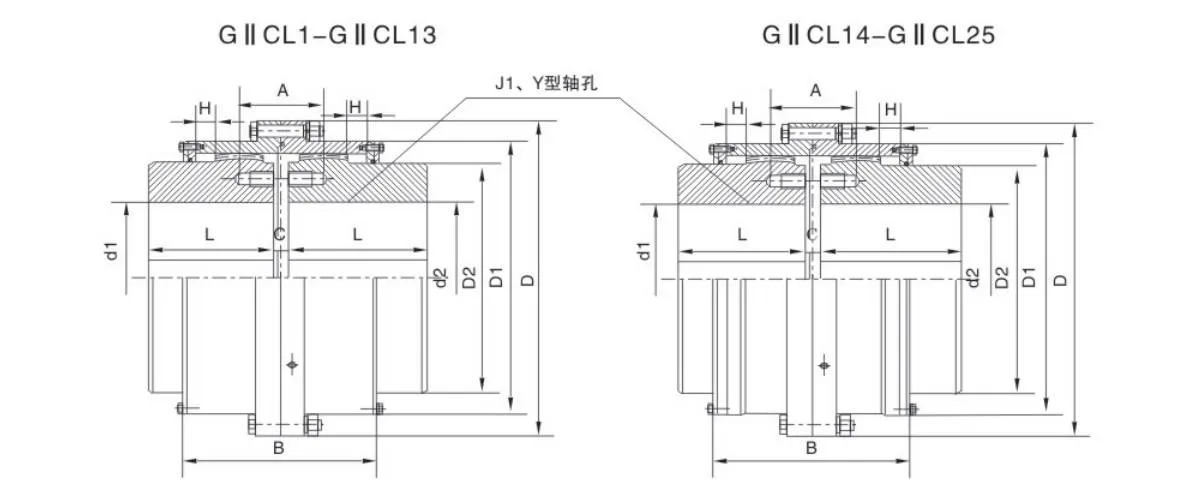

Um den Verbindungsanforderungen verschiedener Geräte gerecht zu werden, bietet die trommelförmige Zahnkupplung von GICLZ eine Vielzahl von Wellenlochkonfigurationsschemata und deckt mehrere Wellenlochkombinationen wie Typ Y, Typ Z1 und Typ J1 ab. Unabhängig von der Art der Wellenverbindung kann eine geeignete Installationsmethode gefunden werden.

Raydafon verfügt über ein umfassendes Angebot im Bereich Zahnkupplungen. Neben dem GICLZ-Typ verfügt das Unternehmen auch über mehrere Produktserien, darunter GICL, GⅡCL, GⅡCLZ und NGCL. Mit seiner umfassenden Produktmatrix ist Raydafon zu einem vertrauenswürdigen Anbieter gewordenLieferant flexibler Zahnkupplungenim industriellen Bereich, und seine Produkte werden häufig in Übertragungssystemen verschiedener Branchen wie Metallurgie, Bergbau, Chemieingenieurwesen und Elektrizität eingesetzt.

Tragfähigkeit und Fehlausrichtungsleistung

Im Tragfähigkeitsvergleich weist die GICLZ-Trommelzahnkupplung deutliche Vorteile auf. Unter den Bedingungen des gleichen Außendurchmessers der Innenhülse und des maximalen Außendurchmessers der Kupplung ist ihre Tragfähigkeit um 15–20 % höher als die von geraden Zahnkupplungen, wodurch ein größeres Drehmoment auf kompakterem Bauraum übertragen werden kann.

Im Hinblick auf die Leistung beim Ausgleich von Fluchtungsfehlern ist diese trommelförmige Zahnkupplung noch herausragender. Wenn die radiale Verschiebung Null ist, kann der Winkelverschiebungsausgleich 1°30′ erreichen, was einer Verbesserung von 50 % im Vergleich zu geraden Zahnkupplungen entspricht. Es kann auch unter Arbeitsbedingungen stabil betrieben werden, bei denen die Genauigkeit der Wellenausrichtung nicht ideal ist. Darüber hinaus kann die trommelförmige Zahnstruktur bei gleichem Modul, gleicher Zähnezahl und gleicher Zahnbreite einen größeren Winkelversatzausgleich erreichen, wobei die Anpassungsfähigkeit weit über die von Geradzahnkupplungen hinausgeht.

Optimierter Zahnkontakt und einfache Montage

Das trommelförmige Zahnoberflächendesign des GICLZ trommelförmigZahnkupplungkann auch den Kontaktzustand der Innen- und Außenverzahnung optimieren. Bei einer Winkelverschiebung in der Welle werden Kantenextrusionen an den Zahnoberflächen effektiv vermieden, die Spannungskonzentration verringert und gleichzeitig die Verschleiß- und Reibungsbeständigkeit der Zahnoberflächen erhöht, Geräusche während der Übertragung reduziert, das Wartungsintervall der Ausrüstung verlängert, Ausfallzeiten für die Wartung reduziert und die Produktionseffizienz verbessert.

Darüber hinaus weisen die beiden Enden der Außenzahnradhülse der Kupplung eine trichterförmige Form auf. Dieses detaillierte Design macht die Installation und Demontage der Kupplung bequemer und spart Arbeitsstundenkosten bei der Montage und Wartung der Ausrüstung.

Effizienz- und Anwendungshinweise

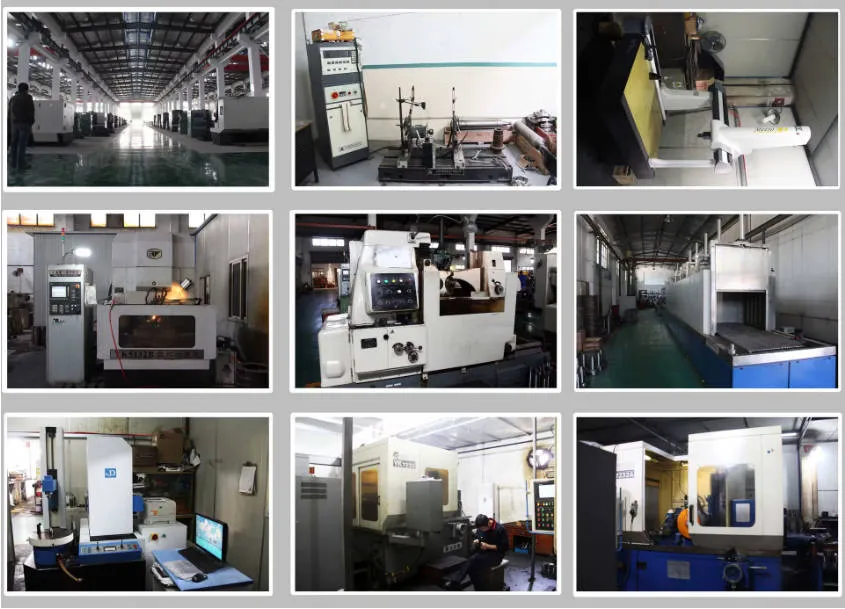

Mit einem Übertragungswirkungsgrad von bis zu 99,7 % ist die trommelförmige Zahnkupplung von GICLZ weltweit zu einer bevorzugten Alternative zu geraden Zahnkupplungen geworden. Raydafon verfügt über ein komplettes Produktionssystem, das sicherstellen kann, dass jede GICLZ-Kupplung vollständige Spezifikationen aufweist und den Standards entspricht, sodass Benutzer stabile und zuverlässige Produkte erhalten.

Als effizientesIndustrielle trommelförmige ZahnkupplungEs besitzt sowohl Steifigkeit als auch Flexibilität, es mangelt ihm jedoch an Elastizität. Daher eignet es sich nicht für Arbeitsbedingungen, die Vibrationsdämpfung und -pufferung erfordern, und kann auch nicht in mechanischen Geräten verwendet werden, die strenge Anforderungen an die Genauigkeit der Wellenausrichtung stellen. Benutzer können entsprechend den tatsächlichen Anforderungen der Arbeitsbedingungen eine angemessene Auswahl treffen.
