Kegelräder aus Kunststoff

Raydafon stellt in Ningbo, China, Kegelräder aus Kunststoff her, die aus POM und Nylon für rechtwinklige Antriebe geformt sind. Standardverhältnisse sind 1:1, 2:1, 3:1, 4:1 und 5:1; Pitchmodule M0,25 bis M1; Zahnzahl 10 bis 60; Bohrungsdurchmesser 3,0 bis 10,0 mm; Außendurchmesser 8,7 bis 60,4 mm; Betriebstemperatur −40 °C bis +80 °C. Zu den Teilenummern gehören GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512060, GB1M512060BS, GB1M512* und GB1M512BS*. Das Suffix BS weist auf einen Messingeinsatz und eine Stellschraube hin. Wichtig: GB1M512* und GB1M512BS* passen nur zum 60-Zahn-Kegelrad und sind nicht mit anderen Zahnrädern kompatibel. Die geformte Zahngeometrie sorgt für einen leisen, dichten Eingriff; Das Polymer ist selbstschmierend und chemikalienbeständig. Kundenspezifisches Modul, Zahnanzahl, Bohrung, Nabe und Materialqualität nach Zeichnung verfügbar; Angebot innerhalb von 24 Stunden.

Kegelräder aus Kunststoff – individuell geformtes POM und Nylon, M0,25 bis M1

Rechtwinklige Antriebszahnräder für kleine Präzisionsmechanismen: eine vollständige Übersetzungsfamilie von 1:1 bis 5:1 mit 10 bis 60 Zähnen, geformt aus POM oder Nylon, optional mit Messingeinsatz und Stellschraube. Leise genug für Kaffeemaschinen und Drucker, leicht genug für batteriebetriebene Geräte und zum Zeichnen überall auf der Welt geeignet.

  • 1:1 – 5:1Standardverhältnisse
  • M0,25 – M1Pitch-Modul (Mod)
  • 10 – 60Zahnzahlen verfügbar
  • −40 bis +80 °CBetriebstemperatur

Kunststoffkegelräder für rechtwinklige Antriebe – individuell geformtes POM und Nylon

Ein Kegelrad aus Kunststoff dreht einen Antrieb um 90 Grad und verwendet dabei geformte Polymerzähne anstelle von geschnittenen Metallzähnen. Diese einzige Änderung macht eine Schmierung überflüssig, verringert das Gewicht des Paares und macht das Netz spürbar leiser – weshalb die Anordnung in Kaffeemaschinen, Druckern, Vorhangmotoren, Roboterstaubsaugern und kleinen ferngesteuerten Fahrzeugen zum Einsatz kommt. Raydafon produziert diese Familie sowohl als Hersteller als auch als Lieferant in seiner eigenen Fabrik in Ningbo, China, sodass zwischen Ihnen und der Formmaschine keine Handelsspanne besteht.

Die Individualisierung umfasst die Parameter, die normalerweise darüber entscheiden, ob ein Zahnrad passt: Modul, Anzahl der Zähne, Bohrungsdurchmesser, Naben- und Nabenabmessungen, Übersetzung und das Polymer selbst. Senden Sie eine Zeichnung, ein Musterzahnrad oder sogar ein Foto mit Abmessungen und wir bestätigen das nächstgelegene Standardteil oder bieten ein Angebot für ein neues Werkzeug an. Verwandte Produkte aus derselben Werkstatt umfassen die breiterePlastikzahnradReichweite, dieSchrägverzahnung aus KunststoffFamilie für Parallelwellenantriebe und das MetallKegelradgetriebeLinie, in der das Drehmoment das übersteigt, was Polymer tragen kann.

Spezifikationen für Kegelräder aus Kunststoff

  • StandardmaßreferenzΦ12 mm (auch in den in der Tabelle unten aufgeführten Größen erhältlich)
  • Pitch-Modul (Mod)M0,25, wobei 0,5 und 1,0 im Standardteilebereich liegen
  • MaterialtypKunststoff – POM, Nylon (PA) oder nach Kundenwunsch
  • Verhältnisse1:1, 2:1, 3:1, 4:1, 5:1
  • Betriebstemperatur−40 °C bis +80 °C
  • Optionale FunktionenMessingeinsatz, Stellschraube, kundenspezifische Bohrung und Nabe
  • AnpassungModul, Zähnezahl, Bohrung, Nabenlänge, Zahnbreite, Materialgüte

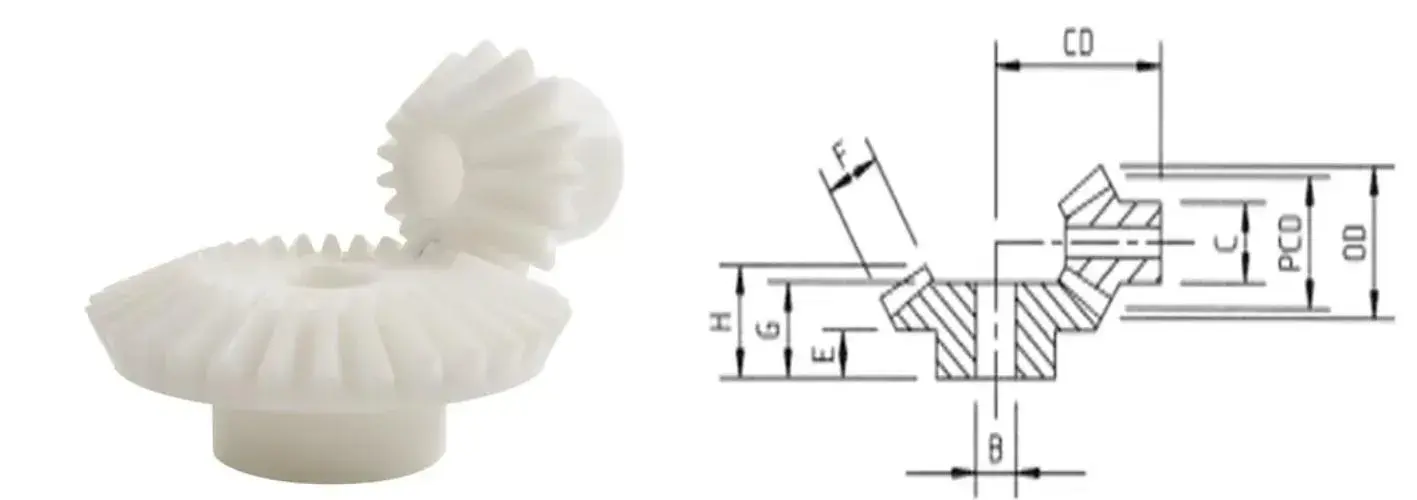

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Referenzgeometrie für die Kegelradfamilie aus Kunststoff – die Maßbuchstaben unten entsprechen dieser Zeichnung.
1:1Gleiche Geschwindigkeit, rechtwinklige Übertragung
2:1Ausgangsgeschwindigkeit halbieren
3:1Untersetzung im dritten Gang
4:1Viertelgeschwindigkeitsreduzierung
5:1Untersetzung im fünften Gang

Wichtiger passender Hinweis:Die verhältnismäßig passenden Paare müssen zusammen verwendet werden. Die geraden Kegelräder im Übersetzungsverhältnis 1:1 sind innerhalb ihrer Übersetzung austauschbar, jedochDie Teile mit einem Übersetzungsverhältnis von 5:1, deren Teilenummer auf * endet (GB1M512* und GB1M512BS*), passen nur zum 60-Zahn-Kegelrad – ihre Geometrie ist mit keinem anderen Zahnrad kompatibel.Bitte bestätigen Sie vor der Bestellung die passende Teilenummer.

Abmessungen, Zahnzahlen und Verhältnisse

Alle Maße in mm. Verwenden Sie die Buchstaben B, CD, C, E, F, G und H zusammen mit der Referenzzeichnung oben, um die Passgenauigkeit anhand Ihres eigenen Layouts zu überprüfen.

Scrollen Sie seitwärts durch die Tabelle, um jede Spalte zu lesen. Die rechte Spalte zeigt die Messingeinsatz- und Stellschraubenversion für jedes Teil.

Teile-Nr. Tonhöhe
(Mod)
Anzahl
Zähne
Alle Maße in mm Messingeinsatz
& Stellschraube
Außendurchmesser Pitchdurchm. Bohrungsdurchmesser. B CD Nabendurchmesser. C Bosslänge E Zahnbreite F Länge G Länge H
Verhältnis 1:1
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
Verhältnis 2:1
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
Verhältnis 3:1
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
Verhältnis 4:1
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
Verhältnis 5:1
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Lesen der Tabelle:Teile mit dem Suffix BS verfügen über einen Messingeinsatz und eine Stellschraube zur sicheren Wellenbefestigung. Die Buchstaben B, CD, C, E, F, G und H folgen der Referenzzeichnung im Abschnitt „Spezifikationen“ oben. Ein Bindestrich in einer Längenspalte bedeutet, dass die Abmessung für dieses Teil nicht anwendbar ist. Sie sind sich nicht sicher, welches Paar zu Ihrem Layout passt? Senden Sie uns die Zeichnung oder die Schachtabmessungen zu und wir passen diese an.

Produktdetails

Fotos unserer Kegelräder aus geformtem Kunststoff – Zahnform, Nabe und die Option mit Messingeinsätzen.

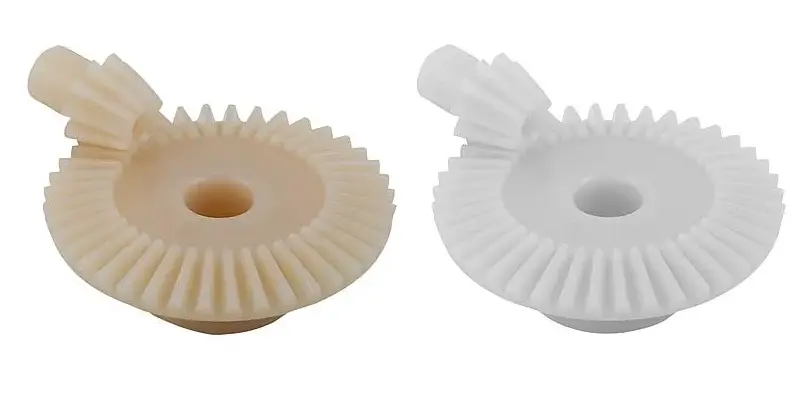

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Kegelräder aus geformtem Kunststoff – Zahnform und Nabendetails im gesamten Übersetzungsbereich.

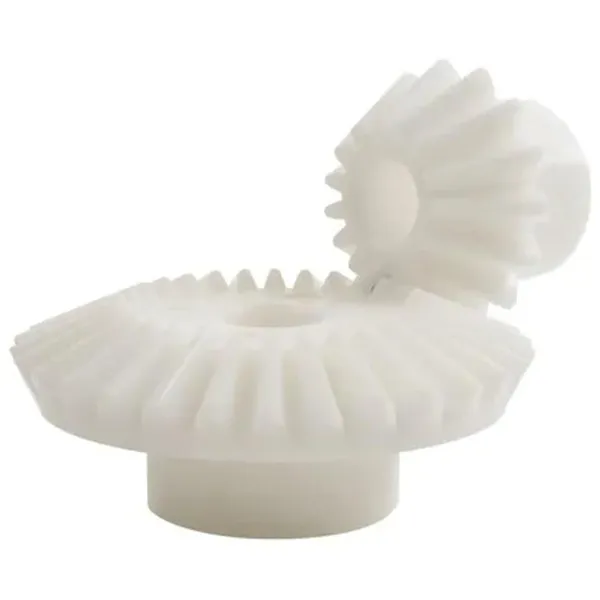

Plastic bevel gear pair in POM moulded for a right-angle drive
POM-Kegelradpaar für einen rechtwinkligen Antrieb.

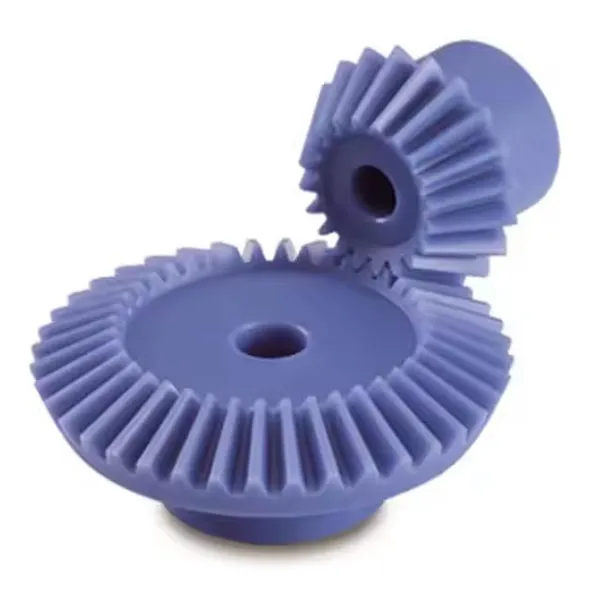

Plastic bevel gear set assembled and checked before packing
Zusammenpassende Zahnradsätze vor dem Verpacken auf Eingriff und Spiel geprüft.

Hauptvorteile

  • Saubere, verschleißfeste PolymerePOM und Nylon widerstehen Feuchtigkeit und einer Vielzahl von Chemikalien, sodass die Ausrüstung auch in feuchten, nassen oder leicht korrosiven Umgebungen funktioniert, in denen eine plattierte Metallausrüstung irgendwann korrodieren würde. Kein Lackieren, kein Plattieren und kein zu pflegender Ölfilm.
  • Präzise geformte ZähneDie Zahnform entsteht durch den Formhohlraum und nicht durch einen Fräser, so dass der Eingriff über die gesamte Charge hinweg eng und gleichmäßig bleibt. Das Ergebnis ist eine gleichmäßige, leise Rotation – die Eigenschaft, die bei geräuschempfindlichen Geräten wie Kaffeemaschinen und Druckern am wichtigsten ist.
  • Ein Bruchteil des Gewichts von MetallEine geringe Masse reduziert die Belastung der Wellen und Lager, verringert die Trägheit des Motors zum Antrieb und verlängert die Batterielebensdauer in tragbaren und batteriebetriebenen Produkten.
  • Winkelantrieb im kompakten GehäuseDie abgeschrägte Geometrie überträgt die Kraft über 90 Grad, ohne dass ein separates Getriebegehäuse erforderlich ist, wodurch kleine Mechanismen kurz und einfach zu montieren sind.
  • Angepasst an Ihre ZeichnungModul, Zahnzahl, Bohrungsdurchmesser, Naben- und Nabenabmessungen, Verhältnis und Polymerqualität können alle nach Bedarf hergestellt werden. Wenn ein Standardteil in der Tabelle passt, sagen wir es Ihnen und ersparen Ihnen die Werkzeugkosten.
  • Preis und Kontrolle direkt ab WerkFormung, Inspektion und Verpackung erfolgen im eigenen Haus, sodass es keinen Zwischenspielraum gibt und die Qualität von demselben Team überprüft wird, das das Teil hergestellt hat.

Anwendungen

Durch die Kombination aus geringem Gewicht, Laufruhe und Korrosionsbeständigkeit eignen sich Kunststoffkegelräder für kleine Winkelgetriebe in mehreren Produktfamilien.

Smart-Home-Geräte

Intelligente Vorhangmaschinen öffnen und schließen sich leise, ohne den Raum zu stören, während Roboterstaubsauger denselben rechtwinkligen Antrieb zum Steigen und Drehen verwenden, bei geringem Stromverbrauch und langer Lebensdauer.

Büroausstattung

Drucker verlassen sich auf eine gleichmäßige Zahnform für einen reibungslosen Papiereinzug und geringe Betriebsgeräusche, und Aktenvernichter nutzen die chemische Beständigkeit und Verschleißfestigkeit, um kontinuierliche Papierlasten ohne vorzeitigen Ausfall zu bewältigen.

Spielzeug und Konsumgüter

Ferngesteuerte Fahrzeuge profitieren vom geringen Gewicht, das die Batterielebensdauer verbessert, während das Polymer Stürze und Stöße verträgt. Für Kinderprodukte stehen geeignete Materialqualitäten zur Verfügung.

Kaffeemaschinen und Kleingeräte

Winkelantriebe in geschlossenen Geräten laufen ohne Fettverunreinigung der umliegenden Teile und das geformte Netz hält die Betriebsgeräusche im häuslichen Umfeld niedrig.

Instrumentierung und kleine Aktuatoren

Kompakte 90-Grad-Übertragungen in Mess- und Positioniermechanismen, bei denen geringe Trägheit und nicht magnetische, nicht rostende Teile von Vorteil sind.

Kundenspezifische Maschinen

Jeder kleine Winkelantrieb, bei dem man sonst ein Metallkegelpaar, ein separates Gehäuse und eine Schmierstelle benötigen würde. Senden Sie uns die Zeichnung und den Auftrag zu und wir beraten Sie bezüglich Material und Verhältnis.

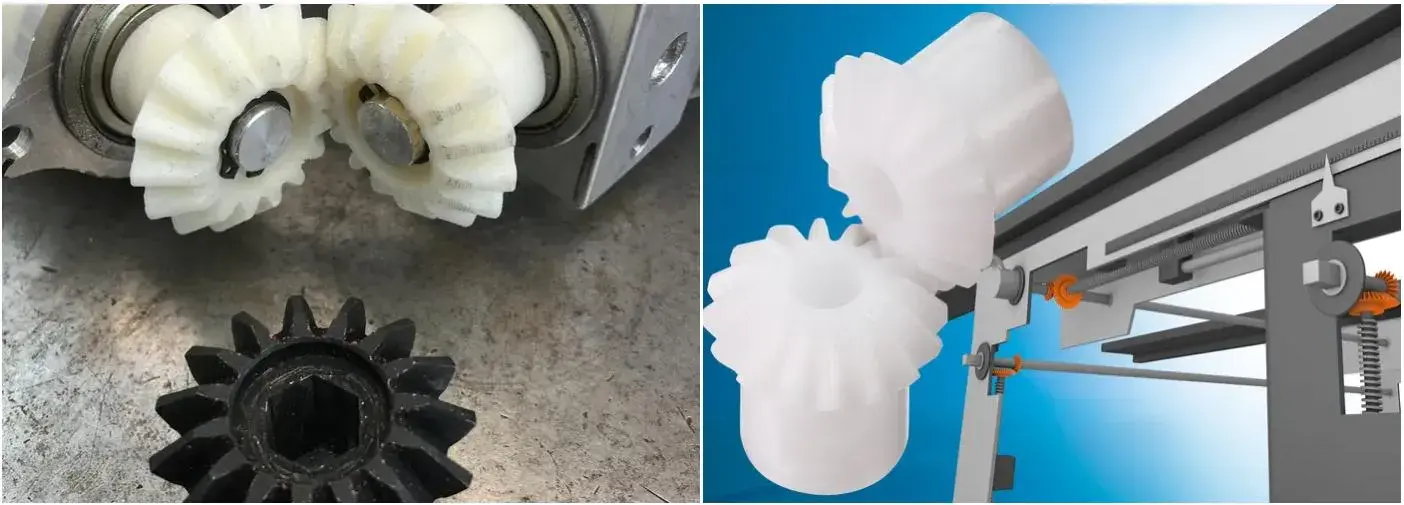

Plastic bevel gears used in smart home, office equipment and toy applications
Kunststoffkegelräder im Einsatz für Smart Home-, Bürogeräte- und Konsumgüteranwendungen.

Käufer-FAQ

  • Können Sie nach meiner Zeichnung oder nach einem Muster ein Kegelrad aus Kunststoff herstellen?Ja. Senden Sie eine Maßzeichnung oder das Musterzahnrad mit Modul, Zähnezahl, Übersetzung, Bohrung und Materialwunsch. Wir bestätigen, ob ein vorhandenes Standardteil in der Tabelle oben passt, oder bieten ein Angebot für eine neue Form an und können zunächst einen bearbeiteten Prototyp liefern, wenn Sie die Geometrie vor dem Werkzeugbau validieren möchten.
  • Welches Material soll ich wählen, POM oder Nylon?POM ist die übliche Wahl für Präzisionskegelpaare, da es steif, reibungsarm und formstabil bei Feuchtigkeit ist, wodurch Achsabstand und Spiel vorhersehbar bleiben. Nylon ist robuster und absorbiert Stöße besser, nimmt jedoch Feuchtigkeit auf und verschiebt sich geringfügig in der Abmessung. Nennen Sie uns Belastung, Geschwindigkeit und Umgebung und wir empfehlen Ihnen eines.
  • Werden die Zahnräder als passendes Paar geliefert?Ein Kegelradpaar funktioniert nur mit dem Gegenrad, für das es entwickelt wurde, ordnungsgemäß. Mit einem Sternchen gekennzeichnete Teile (GB1M512* und GB1M512BS*) passen nur zum 60-Zahn-Zahnrad und sind nicht mit anderen Zahnrädern kompatibel. Bestätigen Sie für jede andere Teilenummer vor der Bestellung das passende Teil mit uns und wir prüfen das Paar.
  • Was bedeutet das BS-Suffix auf der Teilenummer?BS bezeichnet einen Messingeinsatz und eine Stellschraube, die für eine positive mechanische Befestigung der Welle sorgen, anstatt sich auf eine einfach geformte Bohrung zu verlassen. Dies ist die übliche Wahl, wenn das Getriebe eine Umkehrlast aufnimmt oder die Wellenpassung nicht durchrutschen darf.
  • Wie hoch ist die Arbeitstemperatur und können Sie Material mit höherer Temperatur liefern?Der Standardbereich liegt bei −40 °C bis +80 °C. Für Geräte, die heißer laufen, können Materialien wie PEEK oder PPS angeboten werden; Teilen Sie uns die Dauerbetriebstemperatur mit und wir bestätigen, was die Anwendung benötigt.
  • Wie lauten Ihre Vorlaufzeit und Bestellbedingungen?Senden Sie die Teilenummer oder Zeichnung mit der benötigten Menge. Wir antworten mit Preis, Werkzeugbedarf (falls vorhanden) und Lieferzeit – normalerweise innerhalb von 24 Stunden. Standardteile werden aus dem Produktionslager geliefert; Neue Werkzeuge folgen der bestätigten Zeichnung.

Verwandte Produkte und weiterführende Literatur

Fordern Sie ein Angebot für Kunststoffkegelräder an

Senden Sie die Teilenummer aus der Tabelle oben oder Ihre eigene Zeichnung – Modul, Verhältnis, Zähnezahl, Bohrung und Menge. Wir bestätigen die Passung mit der passenden Ausrüstung, beraten zum Material und antworten innerhalb von 24 Stunden mit Preis und Lieferzeit.

Jetzt Anfrage senden

* Verhältnisse müssen als passende Paare bestellt werden. Die Abmessungen folgen der Referenzzeichnung im Abschnitt „Spezifikationen“. Bitte bestätigen Sie vor der Bestellung die endgültige Zeichnung anhand Ihrer Baugruppe. Ausführungen mit Messingeinsätzen und Stellschrauben sind durch das Suffix BS gekennzeichnet.
