Warum ist die Hublänge bei der Auswahl eines Hydraulikzylinders entscheidend?

Bei der Auswahl eines Hydraulikzylinders für jede Schwerlastanwendung – sei es Baumaschinen, landwirtschaftliche Maschinen oder industrielle Automatisierung – steht ein Parameter im Vordergrund, der Leistung, Sicherheit und Langlebigkeit bestimmt:Hublänge. Die Hublänge bestimmt nicht nur, wie weit der Zylinder aus- oder eingefahren werden kann, sondern beeinflusst auch die Montagekonfiguration, den Knickwiderstand der Stange, die Lebensdauer der Dichtung und die Gesamtstabilität des Systems. Die Wahl der falschen Hublänge kann zu katastrophalen mechanischen Ausfällen, kostspieligen Ausfallzeiten oder ineffizientem Betrieb führen. In diesem umfassenden Leitfaden nutzen wir zwei Jahrzehnte Branchenerfahrung, um zu erklären, warum die Hublänge der Grundstein für die Auswahl von Hydraulikzylindern ist und wie Sie eine fundierte Entscheidung treffen können, die genau auf Ihre Bedürfnisse zugeschnitten ist.

Als führender Anbieter von Lösungen für die FluidtechnikRaydafon Technology Group Co., Limitedhat Tausende von kundenspezifischen Lösungen entwickelt und geliefertHydraulikzylinderEinheiten auf der ganzen Welt. Unsere Fabrik folgt strengen ISO-Standards und stellt sicher, dass der Hub jedes Zylinders für reale Bedingungen optimiert ist. Unabhängig davon, ob Sie eine vorhandene Einheit ersetzen oder ein neues System entwerfen: Das Verständnis der kritischen Natur der Hublänge wird Sie vor Leistungsengpässen und unerwarteten Reparaturkosten bewahren. Lassen Sie uns tief in die Mechanik, Parameter und praktischen Überlegungen eintauchen, die die Hublänge zu einem entscheidenden Faktor machen.

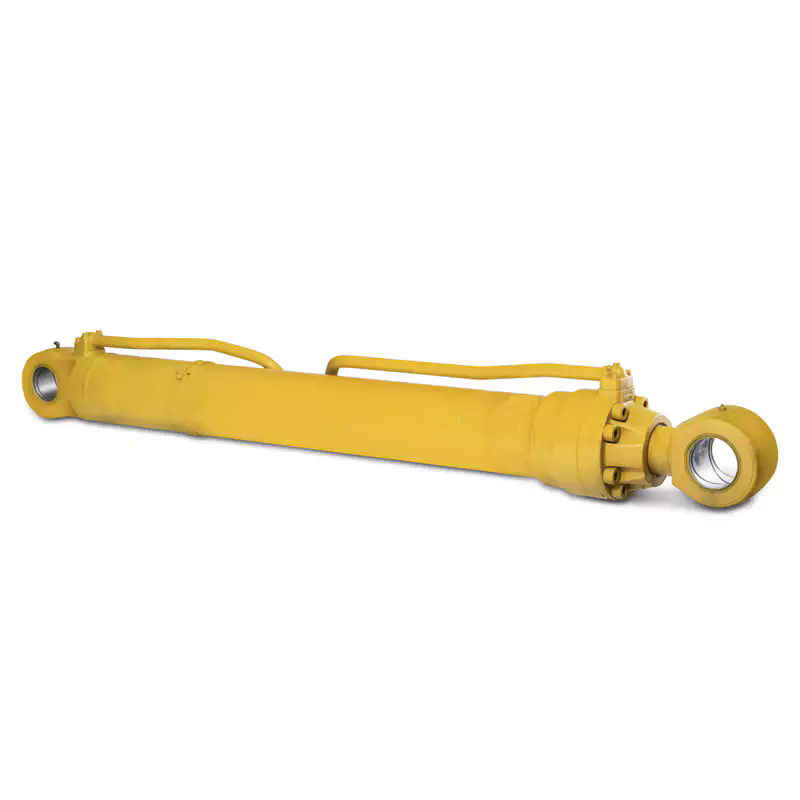

Was definiert die Hublänge und warum bestimmt sie die Leistung eines Hydraulikzylinders?

Die Hublänge ist die Gesamtstrecke, die eine Kolbenstange von der vollständig eingefahrenen (geschlossenen) bis zur vollständig ausgefahrenen (offenen) Position zurücklegt. Auch wenn die Definition einfach erscheint, wirken sich ihre Auswirkungen auf alle betrieblichen Aspekte eines Unternehmens ausHydraulikzylinder. In meinen 20 Jahren, in denen ich mit schweren Maschinen und kundenspezifischen Betätigungssystemen gearbeitet habe, habe ich unzählige Szenarien erlebt, in denen eine scheinbar geringfügige Abweichung der Hublänge zu schwerwiegenden Ausfällen führte. BeiRaydafon Technology Group Co., LimitedUnser Ingenieursteam betrachtet die Hublänge als die zentrale Säule, um die herum der gesamte Zylinder konstruiert ist. Im Folgenden erläutern wir, warum dieser Parameter nicht verhandelbar ist.

Erstens bestimmt die Hublänge direkt den nutzbaren Bewegungsbereich. Wenn der Hub zu kurz ist, kann das Gerät die erforderlichen Positionen nicht erreichen. Wenn sie zu lang ist, führt dies zu Überhub, möglichen internen Kollisionen und einem erhöhten Risiko, dass sich die Stange unter Druck verbiegt. Darüber hinaus beeinflusst die Hublänge die Dichtungsdynamik. Längere Hübe erfordern eine präzisere Ausrichtung, um ungleichmäßigen Verschleiß an Kolbendichtungen und Stangenlagern zu verhindern. Unser Werk hat dokumentiert, dass Zylinder mit optimierten Hub-Bohrungs-Verhältnissen eine um 40 % längere Dichtungslebensdauer im Vergleich zu handelsüblichen, nicht passenden Einheiten aufweisen.

Kritische Faktoren im Zusammenhang mit der Hublänge

• Stangenknickschwelle:Je länger der Hub ist, desto höher ist die Wahrscheinlichkeit eines Versagens der Säulenbelastung. Ingenieure müssen die kritische Eulerlast basierend auf Hublänge, Stangendurchmesser und Montageart berechnen.
• Siegelintegrität:Längere Hübe vergrößern den Kontaktweg zwischen Stange und Dichtungen. In unserer Fabrik werden fortschrittliche Polyurethan-Dichtungen eingesetzt, die längere Hübe ermöglichen und gleichzeitig bei hohen Zyklen keine Leckage verursachen.
• Führungs- und Lagerlänge:Längere Hübe erfordern längere Auflageflächen, um zu verhindern, dass seitliche Kräfte den Zylinder beschädigen.Raydafon Technology Group Co., Limitedverfügt über hochbelastbare Lagerdeckel, um Hübe bis zu 3000 mm ohne Durchbiegung zu bewältigen.
• Platzbeschränkungen für die Montage:Die Hublänge bestimmt die eingefahrene und ausgefahrene Länge. Viele Kunden übersehen, dass die eingefahrene Länge in den Maschinenrahmen passen muss. Unser Designteam führt stets 3D-Interferenzprüfungen durch.

Aus Leistungssicht stellt die richtige Hublänge sicher, dass der Hydraulikzylinder innerhalb seines vorgesehenen Druckbereichs arbeitet. Ein zu großer Hub kann zu einem zusätzlichen Hydraulikflüssigkeitsvolumen führen und so die Reaktionszeit des Systems verkürzen. Umgekehrt erzwingt ein zu kleiner Hub mechanische Einschränkungen. Bei Hochtaktanwendungen wie Abkantpressen oder der Materialhandhabung wirkt sich die Hublänge sogar auf die Energieeffizienz aus. Beispielsweise könnte ein 50 mm längerer Hub als erforderlich die Zykluszeit um 15 % verlängern, was sich direkt auf die Produktivität auswirkt. Deshalb, bevor wir einen Zylinder spezifizieren, wir beiRaydafon Technology Group Co., LimitedBilden Sie stets das gesamte Kinematikprofil der Maschine passgenau auf die Hublänge ab.

Wie wirkt sich die Hublänge auf die Montagestabilität und den Knickwiderstand aus?

Die Montagestabilität ist oft die am meisten unterschätzte Folge einer Fehleinschätzung der Hublänge. Der Montagestil eines Hydraulikzylinders – ob Gabelkopf, Zapfen, Flansch oder Lasche – wirkt mit der verlängerten Hublänge zusammen, um Momente und Seitenkräfte zu erzeugen. Im Testlabor unseres Werks haben wir Zylinder mit identischer Bohrung, aber unterschiedlichem Hub unter Seitenlastbedingungen verglichen. Die Ergebnisse zeigen durchweg, dass der Zylinder anfällig für Knickung und Montagefehler wird, wenn die Hublänge über das empfohlene Verhältnis hinaus zunimmt (Hub-Bohrungs-Verhältnis > 8:1 für Standard-Zugstangenzylinder). Lassen Sie uns diese Beziehung im Detail untersuchen.

Wenn sich ein Zylinder ausdehnt, vergrößert sich die nicht unterstützte Stangenlänge, sodass er unter Druckkraft wie eine Säule wirkt. Wenn die Hublänge im Verhältnis zum Stangendurchmesser zu groß ist, können selbst mäßige Belastungen zu dauerhafter Biegung oder katastrophalem Bruch führen. DeshalbRaydafon Technology Group Co., LimitedWir empfehlen immer, die kritische Knicklast mithilfe von Branchenformeln zu berechnen. Bei mobilen Anwendungen wie Muldenkippern oder Baggern, bei denen häufig Stoßbelastungen auftreten, erhöhen wir häufig den Stangendurchmesser oder integrieren Anschlagrohre, um die nicht unterstützte Länge effektiv zu reduzieren, ohne die Hublänge zu ändern.

Wichtige Stabilitätsparameter, die von der Hublänge beeinflusst werden

• Säulenstärke:Die Eulersche Knickformel (Pcr = π²EI / (KL)²) zeigt, dass die kritische Belastung mit dem Quadrat der Hublänge abnimmt. Eine Hubvergrößerung von 20 % verringert den Knickwiderstand um etwa 30 %.
• Steigende Spannungskonzentration:Lange Hübe verstärken die Hebelkräfte auf Montagehalterungen, Stifte und Bolzen. Unsere Fabrik verwendet die Finite-Elemente-Analyse (FEA), um die Befestigungspunkte zu verstärken, wenn der Hub 1,5 Meter überschreitet.
• Durchbiegung unter Last:Längere Hübe führen zu einer größeren Stangenauslenkung, einem beschleunigten Dichtungsverschleiß und einer ungleichmäßigen Kolbenausrichtung. Wir begegnen diesem Problem, indem wir induktionsgehärtete, verchromte Stäbe verwenden, die sich nicht verbiegen lassen.
• Führungsgenauigkeit:Bei Langhubzylindern umfasst unser Herstellungsverfahren extra lange Bronzelager, um die Radiallasten gleichmäßig zu verteilen. Diese Designphilosophie ist für alle StandardHydraulikzylinderModelle, die wir produzieren.

Aus praktischer Sicht hat unser Team zahlreiche Wettbewerbszylinder, die aufgrund von Knicken bei Hublängen von nur 800 mm ausfielen, jedoch durch unterdimensionierte Stangen ersetzt. In einem Projekt für eine Müllpresse haben wir einen Zylinder mit einer Hublänge von 1800 mm konstruiert und dabei einen Stangendurchmesser von 100 mm und ein spezielles Anschlagrohr verwendet, um die nicht unterstützte Länge zu reduzieren. Das Ergebnis war eine um 300 % höhere Lebensdauer im Vergleich zu den Vorgängergeräten. Dies zeigt, dass die Hublänge nicht nur eine Maßangabe, sondern eine sicherheitskritische technische Entscheidung ist. Für jede anspruchsvolle Installation ist die Beratung durch Spezialisten wie zRaydafon Technology Group Co., Limitedstellt sicher, dass Ihr Hydraulikzylinder über seinen gesamten Hubbereich sowohl statischen als auch dynamischen Belastungen standhält.

Warum verbessert die individuelle Anpassung der Hublänge die Gesamtsystemeffizienz?

Während Standardhublängen weit verbreitet sind, ermöglicht die individuelle Anpassung des Hubs an Ihre genaue Anwendung erhebliche Effizienzsteigerungen. In meiner jahrzehntelangen Tätigkeit als Berater für den Bergbau-, Bau- und Agrarsektor habe ich gesehen, dass Einheitszylinder oft Kompromisse bei Geschwindigkeit, Energieverbrauch und struktureller Integration eingehen. BeiRaydafon Technology Group Co., LimitedWir plädieren für eine Optimierung der Hublänge, da dadurch die Kinematik des Aktuators direkt an den Arbeitszyklus der Maschine angepasst wird. So steigert eine präzise Anpassung die Systemeffizienz.

Erstens eliminiert die individuelle Hublänge Totwege. Standardzylinder verfügen möglicherweise über einen zusätzlichen Hub, der nie genutzt wird, dennoch benötigt der Zylinder für jeden Zyklus die volle Hydraulikflüssigkeitsmenge. Diese verschwendete Kapazität erhöht die Pumpenlast und die Energieverschwendung. Durch die genaue Angabe der benötigten Hublänge reduziert unser Werk das interne Flüssigkeitsvolumen und ermöglicht so schnellere Reaktionszeiten und niedrigere Betriebstemperaturen. In einem aktuellen Fall für eine automatisierte Pressenlinie haben wir die Hublänge im Vergleich zur Standardoption um 70 mm verkürzt, was zu einer um 12 % kürzeren Zykluszeit und einem um 8 % geringeren Hydraulikölverbrauch führte.

Effizienzvorteile der Hubanpassung

• Reduzierter Druckabfall:Eine kürzere Hublänge bedeutet einen kürzeren Flüssigkeitsweg im Zylinder, wodurch Druckverluste verringert und die Reaktionsfähigkeit des Aktuators verbessert werden.
• Kompaktes Maschinendesign:Durch die exakte Hublänge können Maschinenrahmen verkleinert werden, wodurch Materialkosten und Gesamtgewicht reduziert werden. Unsere Fabrik arbeitet mit OEMs zusammen, um Zylinder nahtlos zu integrieren.
• Niedrigere Wartungskosten:Die richtige Hublänge minimiert seitliche Belastungen und Dichtungsbelastungen und verringert so ungeplante Ausfallzeiten. Unsere eigenen Daten zeigen, dass Zylinder mit kundenspezifischem Hub eine um 30 % geringere Wartungshäufigkeit aufweisen.
• Optimierte Dämpfungsleistung:Wenn die Hublänge genau bekannt ist, können wir interne Kissen entwerfen, die den Kolben sanft abbremsen und so Stöße und Geräusche am Ende des Hubs reduzieren.

Darüber hinaus ermöglicht uns die maßgeschneiderte Hublänge, erweiterte Funktionen wie integrierte Positionssensoren oder Verriegelungsmechanismen ohne hervorstehende Komponenten zu integrieren. Beispielsweise sorgt die Hublängenpräzision bei Hubarbeitsbühnen dafür, dass die Plattform exakte Arbeitshöhen ohne Überdehnung erreicht. Unsere Fabrik nutzt CNC-Bearbeitung, um Hubtoleranzen von ±0,5 mm zu erreichen und so die Wiederholbarkeit bei positionierungskritischen Anwendungen zu gewährleisten. Letztlich wird aus der Individualisierung ein GenerikumHydraulikzylinderzu einer leistungsangepassten Komponente, die die Effizienz des gesamten Hydrauliksystems steigert. Wenn Sie mit zusammenarbeitenRaydafon Technology Group Co., Limited, erhalten Sie eine Hublängenoptimierung, die durch strenge technische Berechnungen und reale Validierung unterstützt wird.

Wichtige Parameter des Hydraulikzylinders: Bohrungsgröße, Stangendurchmesser und Hubkorrelation

Das Verständnis der Beziehung zwischen Hublänge und anderen kritischen Parametern gewährleistet ein ausgewogenes Design. Unten finden Sie eine detaillierte Tabelle, die zeigt, wieRaydafon Technology Group Co., Limitedstandardisiert seineHydraulikzylinderBereich, der die empfohlenen Hubgrenzen basierend auf Bohrungs- und Stangendurchmessern für optimale Leistung und Sicherheit veranschaulicht. Die Daten werden aus den technischen Richtlinien unseres Werks und strengen Feldtests abgeleitet.

Unsere Fabrik betont, dass diese Werte Ausgangspunkte sind; Für Hübe, die über diese Grenzen hinausgehen, integrieren wir zusätzliche Konstruktionsmerkmale wie größere Stangendurchmesser, verstärkte Lager oder Teleskopkonfigurationen. Darüber hinaus beeinflusst die Montageausrichtung (horizontal vs. vertikal) die zulässige Hublänge, da bei vertikalen Zylindern das Risiko eines Knickens geringer ist, der Kolbenabfall jedoch sorgfältig berücksichtigt werden muss. JederHydraulikzylinderausRaydafon Technology Group Co., Limitedwird von einem detaillierten Spezifikationsblatt begleitet, in dem die Hublänge mit der berechneten maximalen Tragfähigkeit korreliert. Wir bieten auch Finite-Elemente-Analyseberichte für kritische Anwendungen an, um absolute Zuverlässigkeit zu gewährleisten.

Andere Parameter hängen von der Strichlänge ab

• Art der Zylindermontage:Zapfenbefestigungen ermöglichen im Vergleich zu Flanschbefestigungen aufgrund der besseren Lastverteilung längere Hübe.
• Betriebsdruck:Höhere Drücke (bis zu 350 bar) erfordern kürzere Hübe oder größere Stangendurchmesser, um ein Knicken zu vermeiden.
• Dichtungsmaterial:Für Hübe von mehr als 1200 mm verwenden wir spezielle Dichtungen mit PTFE-Rückseite, um die Reibung gering zu halten und Extrusion zu verhindern.
• Temperaturbereich:Extreme Temperaturen können die Stabausdehnung beeinträchtigen; Längere Hübe erfordern eine Kompensation des thermischen Wachstums.

Anhand der Tabelle und dieser voneinander abhängigen Parameter können Ingenieure sicher einen Zylinder auswählen oder individuell bestellen, der die Hublänge mit der Bohrungsgröße und der Stangenstärke in Einklang bringt.Raydafon Technology Group Co., Limitedverfügt über einen umfangreichen Bestand an Komponenten, der es uns ermöglicht, Zylinder mit maßgeschneiderten Hublängen ohne lange Vorlaufzeiten zu bauen. Diese Flexibilität stellt sicher, dass Sie eine präzise konstruierte Lösung erhalten, die sowohl Leistung als auch Kosteneffizienz maximiert.

Zusammenfassung und abschließende Empfehlungen

Die Hublänge ist weit mehr als nur ein einfaches Hubmaß. Es ist der Grundstein für die Funktionalität, Sicherheit und Effizienz von Hydraulikzylindern. In diesem Leitfaden haben wir untersucht, wie sich die Hublänge auf die Knickfestigkeit, die Montagestabilität, die Langlebigkeit der Dichtung, die Systemreaktion und das gesamte Maschinendesign auswirkt. Die Auswahl der richtigen Hublänge – sei es durch sorgfältige Standardauswahl oder kundenspezifische Konstruktion – führt direkt zu kürzeren Ausfallzeiten, niedrigeren Gesamtbetriebskosten und erhöhter Betriebssicherheit. BeiRaydafon Technology Group Co., LimitedDer Ansatz unserer Fabrik integriert fortschrittliche Simulationswerkzeuge, Materialwissenschaft und jahrzehntelange praktische Erfahrung, um Hydraulikzylinder zu liefern, die in den anspruchsvollsten Umgebungen hervorragende Leistungen erbringen.

Für jedes neue Projekt oder jede Nachrüstung empfehlen wir, mit einer umfassenden Analyse der kinematischen Anforderungen, Lastprofile und Montagebeschränkungen der Anwendung zu beginnen. Unser Ingenieurteam unterstützt Sie gerne bei der Definition der idealen Hublänge und der zugehörigen Parameter. Lassen Sie die Hublänge nicht zu einer Nebensache werden – arbeiten Sie mit einem Hersteller zusammen, der sie als entscheidende Designvariable betrachtet. KontaktRaydafon Technology Group Co., LimitedBesprechen Sie noch heute Ihre Anforderungen an Hydraulikzylinder und fordern Sie ein individuelles Angebot an. Unsere werkseitig abgesicherte Garantie und unser globales Support-Netzwerk stellen sicher, dass Ihre Geräte Zyklus für Zyklus Höchstleistungen erbringen.

FAQ: Häufige Fragen zur Auswahl der Hublänge
