Nylon-Stirnräder

Raydafon fertigt in seinem eigenen Werk in Ningbo, China, kundenspezifische Nylon-Stirnräder aus PA66, POM, UHMWPE, ABS, PTFE, PPS und PEEK. Die Module reichen von M1 bis M12 und darüber hinaus, Präzisionsklassen von DIN6 bis DIN9, hergestellt nach ISO, DIN, ANSI, JIS, BS oder Ihrer eigenen Zeichnung. Faserverstärktes PA66 sorgt für eine etwa 60 % längere Lebensdauer als Standard-Nylon und die Zahnräder sind selbstschmierend – kein Ölpunkt, leiserer Lauf und nur ein Bruchteil des Gewichts von Metall. Prototypen können maschinell bearbeitet werden, bevor die Werkzeuge bereitgestellt werden, und dann zur Volumenfertigung in die Formgebung überführt werden. Die Vorlaufzeit für Muster beträgt 20 Werktage, für Massenware 25 Tage, Zahlung per T/T oder L/C, Musterpreise zwischen 2 und 100 USD, je nach Größe und Material. Typische Anwendungen umfassen automatische Steuerungsmaschinen, Halbleiterhandhabung, medizinische Geräte, Solartracker, Werkzeugmaschinen und Parksysteme. Senden Sie Ihre Zeichnung oder Ihr Muster innerhalb von 24 Stunden für ein Angebot.

Anfrage absenden

Produktbeschreibung

Nylon-Stirnräder – individuell geformt und bearbeitet, M1 bis M12

Raydafon produziert Nylon-Stirnräder aus PA, POM, UHMWPE, ABS, PTFE, PPS und PEEK für Antriebe, die einen ruhigen Lauf und keine Schmierung erfordern. Module von M1 bis M12 (und darüber hinaus), Präzision nach DIN6–DIN9, Standards nach ISO, DIN, ANSI, JIS und BS, nach Zeichnung gefertigt oder anhand Ihres Musters rückentwickelt.

Zeichnung für Angebot senden Spezifikationsblatt anzeigen

Modulangebot: M1 – M12+
Materialien: PA / POM / PEEK …
Präzisionsklasse: DIN6 – DIN9
Probenvorlaufzeit: 20 Werktage
Massendurchlaufzeit: 25 Tage
Zahlungsbedingungen: T/T, L/C

Kundenspezifische Nylon-Stirnräder – Hersteller und Lieferant in China

Raydafon fertigt Nylon-Stirnräder auf Bestellung in seiner eigenen Werkstatt in Ningbo, China, für OEMs, die eine bestimmte Zähnezahl, Bohrung, Nabe oder ein bestimmtes Material anstelle eines Katalogteils benötigen. Senden Sie uns eine bemaßte Zeichnung oder ein Musterzahnrad zu und wir schneiden oder formen es entsprechend in der Polymerqualität, die zu Ihrer Last, Geschwindigkeit und Umgebung passt. Da wir sowohl das Formen als auch die Bearbeitung übernehmen, kann das gleiche Projekt mit einem bearbeiteten Prototyp beginnen und zu einem geformten Produktionsteil übergehen, sobald die Geometrie festgelegt ist – wodurch das Werkzeugrisiko bei Ihren ersten Mustern entfällt.

Typische Käufer sind Hersteller von automatischen Montage- und Steuerungsmaschinen, Halbleiterhandhabungsgeräten, medizinischen Geräten, Werkzeugmaschinen, Parksystemen und Transportgeräten, bei denen ein selbstschmierendes Getriebe einen Ölpunkt aus dem Wartungsplan entfernt. Wenn Sie eine Zahnradfamilie aus Kunststoff anstelle eines einzelnen Stirnradgetriebes benötigen, sehen Sie sich die vollständige Liste anPlastikzahnradReichweite; wenn die Pflicht über Polymer hinausgeht, das MetallStirnradgetriebeLinie aus derselben Fabrik deckt es ab.

Spezifikationen und verfügbare Optionen

M1 – M12+Modellpalette (M4, M5, M8 und größer auf Anfrage)

DIN6 – DIN9Präzisionssorten

+60 %Lebensdauer mit faserverstärktem PA66 im Vergleich zu Standard-Nylon

Vollständiges Spezifikationsblatt. Scrollen Sie auf einem Mobilgerät seitwärts durch die Tabelle, um jede Zeile zu lesen.

Artikel	Spezifikation
Modellnummer	M1, M1,5, M2, M2,5, M3, M4, M5, M8, M12 usw.
Material	PA (Nylon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. Faserverstärktes PA66 und andere glasfaserverstärkte Typen erhältlich.
Standard	ISO, DIN, ANSI, JIS, BS und Nicht-Standard / nach Zeichnung
Präzisionsklasse	DIN6, DIN7, DIN8, DIN9
Herstellungsprozess	Spritzgegossen für mehr Volumen; CNC-gefräst aus Polymermaterial für Prototypen, Kleinserien und Größen, bei denen der Einsatz von Werkzeugen nicht gerechtfertigt ist
Toleranz	Bestätigt pro Funktion und pro Prozess in der Angebotsphase; Die erreichbare Toleranz hängt vom Modul, der Wandstärke, dem Material und davon ab, ob das Teil geformt oder maschinell bearbeitet wird
Oberflächenbeschaffenheit	Formgepresst, getrommelt, dampfpoliert oder sandgestrahlt; Bearbeitete Teile können nach Zeichnung fertiggestellt werden
Zusätzliche Operationen	Bohrung, Keilnut, Nabe, Stellschraubenloch, Metalleinsatz, Nabenräumen, Montage mit Welle
Verpackung	Plastiktüte + Karton oder Holzkiste für größere Mengen und schwere Teile
Zahlungsbedingungen	T/T, L/C
Produktionsvorlaufzeit	20 Werktage für Muster, 25 Tage für Großbestellungen
Proben	Musterpreisspanne: 2–100 USD, je nach Größe und Material; Muster-Expressfracht zu Lasten des Kunden
Anwendung	Automatische Steuerungsmaschinen, Halbleiterindustrie, allgemeine Industriemaschinen, medizinische Geräte, Solarenergieanlagen, Werkzeugmaschinen, Parksysteme, Hochgeschwindigkeits-Schienen- und Lufttransportausrüstung und Ähnliches

Bitte beachten Sie:Härten, Fräsen, Schleifen, Eloxieren und Verzinken sind Metallgetriebeprozesse und gelten nicht für Polymergetriebe. Wenn in einer Zeichnung diese Behandlungen angegeben sind, kennzeichnen wir sie und schlagen das Polymeräquivalent vor – glasfaserverstärkte Qualität, geformte Oberfläche oder ein bearbeitetes Kunststoffteil – bevor wir ein Angebot abgeben.

Wählen Sie das richtige Polymer für Ihre Ausrüstung

AM HÄUFIGSTEN

PA / Nylon 66

Zäh, schlagfest und von Natur aus selbstschmierend. Faserverstärktes PA66 bietet eine etwa 60 % längere Lebensdauer als Standard-Nylon und ist daher der Standard für Fließband- und Geräteantriebe. Es nimmt Feuchtigkeit auf und lässt daher bei feuchtem Betrieb leichte Dimensionsverschiebungen zu.

POM

Steifer und formstabiler als Nylon bei Feuchtigkeit, mit geringer Reibung und hervorragender Bearbeitbarkeit. Die bessere Wahl, wenn Achsabstand und Spiel vorhersehbar bleiben müssen und das Zahnrad bearbeitet statt geformt wird.

PEEK / PPS

Hochtemperaturbeständige, hochfeste technische Polymere für den Einsatz bei hohen Temperaturen oder chemisch aggressiven Anwendungen – Halbleiterwerkzeuge, Sterilisationszyklen und Antriebe, die Lösungsmitteln oder heißem Wasser ausgesetzt sind. Höhere Materialkosten, daher nur dort angeben, wo die Pflicht dies erfordert.

UHMWPE / PTFE / ABS

UHMWPE und PTFE für sehr geringe Reibung und Gleitkontakt; ABS, bei dem Kosten und Aussehen wichtiger sind als die Ladekapazität. Wir werden Ihnen die Sorte empfehlen, nachdem wir Ihre Belastung, Geschwindigkeit und Umgebung überprüft haben.

Produktdetails

Fotos unserer Nylon-Stirnradproduktion – fertige Zahnräder, Zahnform und Bohrungsdetails.

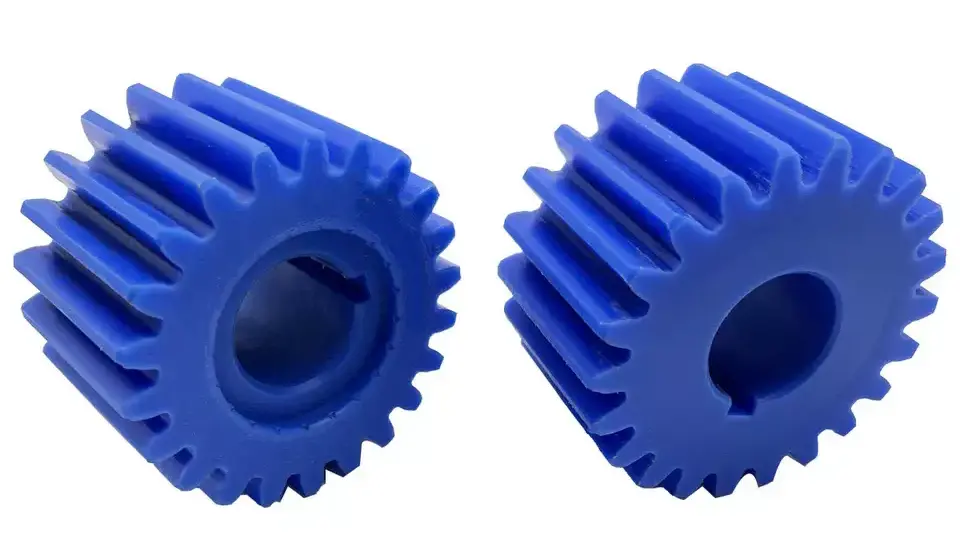

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail — Stirnräder aus Nylon – Zahnform, Nabe und Bohrungsdetails.

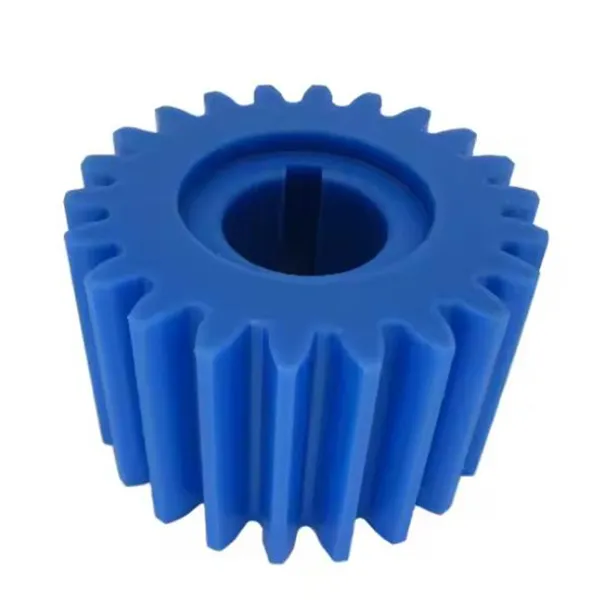

Custom nylon spur gear with precision bore produced to customer drawing — Kundenspezifisches Nylon-Stirnrad nach Zeichnung bearbeitet und fertiggestellt.

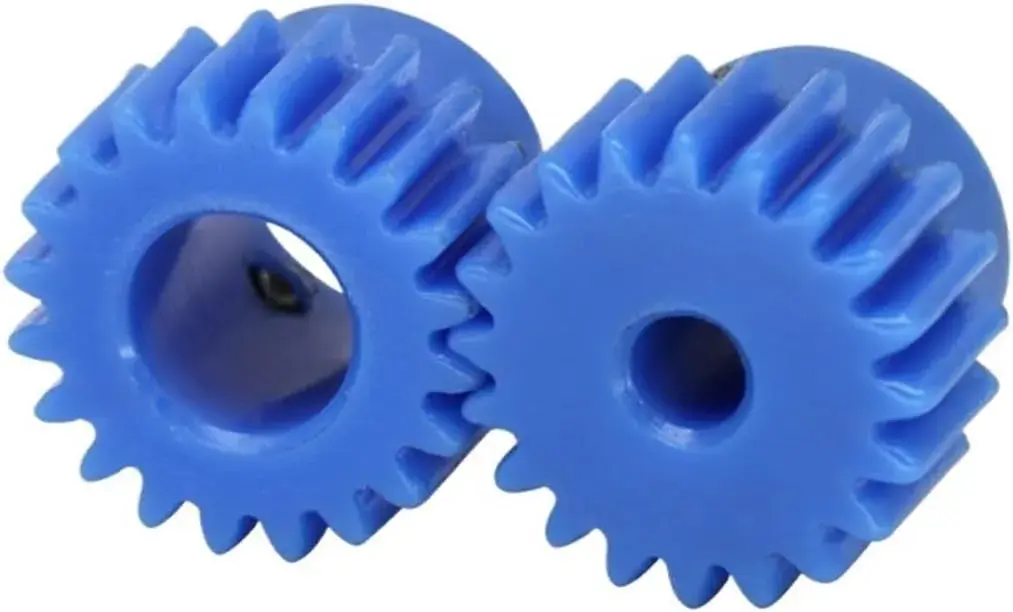

Nylon spur gear set assembled and inspected before packing — Vor dem Verpacken werden die Getriebesätze geprüft und zusammengebaut.

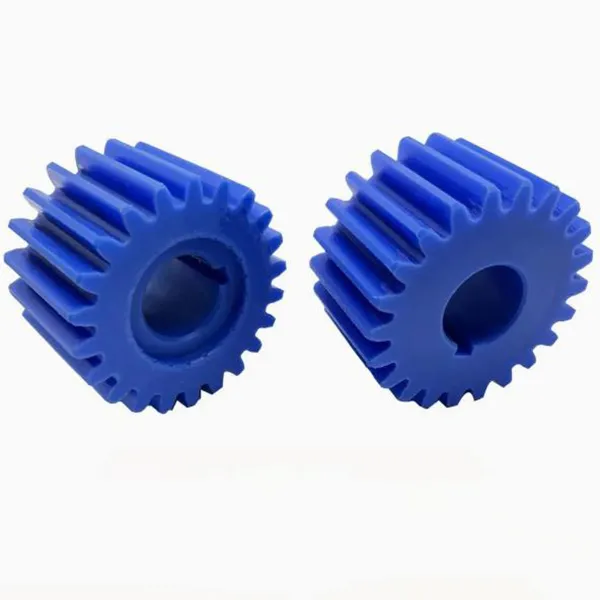

Nylon spur gears in different modules and materials ready for shipment — Für denselben Kunden werden unterschiedliche Module und Polymerqualitäten hergestellt.

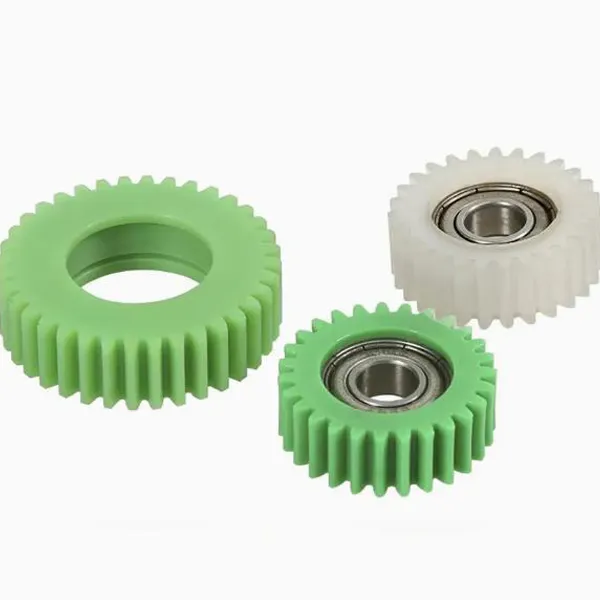

Nylon spur gear dimensional inspection before dispatch — Maßkontrolle vor dem Versand.

Hauptvorteile

Selbstschmierend, kein ÖlpunktDa kein Schmierfilm aufrechterhalten werden muss, erspart das Getriebe Ihrer Konstruktion eine Ölkammer, Dichtungen und eine wiederkehrende Wartungsaufgabe. Drucker, Spender und Bürogeräte laufen über Monate im täglichen Gebrauch ohne den Widerstand oder die Geräusche, die ein trockenes Metallzahnradpaar entwickelt.
Ruhig durch Material und GeometriePolymer dämpft Vibrationen, anstatt wie Stahl zu klingeln, und die faserverstärkten Sorten halten die Zahnform gut genug, um das Netz über die gesamte Charge hinweg ruhig zu halten. Werkstätten und Büroeinrichtungen verzeichnen nach dem Wechsel von Metallgetrieben einen deutlichen Rückgang der Geräusche.
Tragen Sie ein Leben, das über gewöhnliches Plastik hinausgehtFaserverstärktes PA66 sorgt für eine etwa 60 % längere Lebensdauer als Standard-Nylon, sodass ein Zahnrad, das zuvor ausgetauscht werden musste, längere Hochfrequenzbetriebe am Fließband mit vernachlässigbarem Zahnoberflächenverlust durchlaufen kann.
Korrosions- und ChemikalienbeständigkeitNylon rostet nicht und verträgt feuchte, leicht saure und leicht alkalische Umgebungen sowie viele Reinigungsmittel. Dadurch eignet es sich für Waschbereiche und Outdoor-Geräte, bei denen ein plattiertes Metallgetriebe irgendwann kaputt gehen würde.
Ein Bruchteil des Gewichts von MetallDurch die geringe Masse wird die Trägheit der angetriebenen Teile verringert, was für Handgeräte, Drohnen, leichte Aktuatoren und alle Mechanismen wichtig ist, bei denen jedes Gramm die Batterielebensdauer oder die Handhabung beeinflusst.
Vom Prototyp bis zur Produktion unter einem DachMit maschinell bearbeiteten Prototypen können Sie die Geometrie validieren, bevor Sie sich an die Herstellung von Werkzeugen wenden. Anschließend wird das Teil in derselben Werkstatt für die Volumenformung weitergegeben. Sie behalten durchgehend einen Lieferanten, eine Toleranzreferenz und einen Prüfstandard bei.
Flexible Materialien und StandardsSieben Polymerfamilien und fünf Getriebenormen (ISO, DIN, ANSI, JIS, BS) bedeuten, dass dieselbe Zeichnung in der Sorte hergestellt werden kann, die Ihre Anwendung tatsächlich benötigt, und nicht in der einen Sorte, die ein Lieferant zufällig auf Lager hat.
Preisgestaltung direkt ab Werk nach VolumenFormung, Bearbeitung, Inspektion und Verpackung erfolgen alle im eigenen Haus, sodass zwischen Ihnen und der Produktion keine Handelsspanne besteht und die Stückkosten mit steigender Menge vorhersehbar sinken.

Stirnräder aus Nylon oder Metall: Wenn Kunststoff die richtige Wahl ist

Ein Nylon-Stirnrad ist kein schwächerer Ersatz für ein Stahlzahnrad – es ist eine andere Designentscheidung. Kunststoff gewinnt dort, wo die Belastung moderat ist, die Geschwindigkeit so hoch ist, dass Geräusche ins Gewicht fallen und die Schmierung teuer oder gar nicht instandzuhalten ist. Es verliert an Drehmoment, wenn das Drehmoment hoch ist, die Temperatur über dem Polymergrenzwert liegt oder die Belastung mit ständigen Stößen verbunden ist, die zu einer Verformung der Zähne führen würden.

Wählen Sie NylonRuhiger Lauf, keine Schmierung, geringes Gewicht, Korrosionsbeständigkeit, mäßige Belastung

Wählen Sie MetallHohes Drehmoment, erhöhte Temperatur, starker Stoß, enge Toleranz bei großem Modul

Wählen Sie beidesEin Kunststoffzahnrad kämmt mit einem Stahlritzel – die übliche leise und verschleißarme Paarung

In der Praxis ist die langlebigste Anordnung oft ein Nylonzahnrad, das gegen ein Stahl- oder Messingritzel läuft: Das Polymer verschleißt stärker als das Metall, das Netz bleibt ruhig und das Metallteil trägt die höhere Belastung. Teilen Sie uns das Material des Gegenzahnrads mit und wir beraten Sie bezüglich Spiel und Achsabstand, da sich Kunststoff und Metall unterschiedlich schnell ausdehnen.

Anwendungen

Automatisch steuernde MaschinenMontage- und Indexierantriebe
HalbleiterindustrieHandhabungs- und Positionierungsmechanismen
Allgemeine IndustriemaschinenFörderer und leichte Reduktionsstufen
Medizinische GeräteSaubere, schmierfreie Antriebe
SolarenergieausrüstungTracker- und Aktuatorgetriebe
WerkzeugmaschinenVorschub- und Verstellmechanismen
ParksystemeSchranken- und Torantriebe
Ausrüstung für Hochgeschwindigkeitszüge und LuftfahrtInnen- und Hilfsmechanismen

Kundenstimmen

DavidPowerTech Machinery, Australien – Montage von Getriebeteilen

Der Austausch von Getriebeteilen an unserem Fließband war ein Versuch-und-Irrtum-Prozess; Frühere Zahnräder anderer Anbieter waren entweder laut oder verschleißten schnell. Wir haben eine Probebestellung für diese Nylon-Stirnräder aufgegeben und der Unterschied war sofort spürbar – die Werkstatt wurde merklich leiser und nach mehr als zwei Monaten intensiven Betriebs zeigten die Zahnoberflächen fast keinen Verschleiß mehr. Was über das Produkt hinaus herausragte, war der Prozess: Unsere Materialfragen wurden ausführlich beantwortet, ein Inspektionsbericht lag der Lieferung bei und als starker Regen die Lieferung bedrohte, kontaktierten sie den Spediteur und ordneten ihn neu, sodass die Zahnräder unversehrt ankamen.

MichaelProjekt zur Aufrüstung der Ausrüstung

Als ich meine Ausrüstung aufrüstete, verglich ich viele Ausrüstungslieferanten und entschied mich für Raydafon. Die fertigen Zahnräder entsprachen genau der Zeichnung, mit sauberem Zahnprofil und ohne Grate, und nach der Installation lief die Maschine stabil und mit spürbar weniger Vibrationen. Ich hatte Bedenken, ob Nylon halten würde, aber nach mehr als einem Monat intensiver Nutzung gibt es überhaupt keine Verformung. Auch verspätete Anfragen wurden umgehend beantwortet, was mich überzeugte, bei ihnen zu bleiben.

LisaStudioausrüstung, kleine Mechanismen

Ich brauchte passende Ausrüstung für Kleingeräte in meinem Studio und habe lange Zeit online Möglichkeiten verglichen. Ich war etwas nervös, weil der Preis niedriger war als bei manchen Marken, aber die Teile kamen mit glatten Oberflächen, ohne Grate und einer regelmäßigen Zahnform an, und der Einbau verlief ohne Passprobleme. Im Betrieb ist der Gerätelärm deutlich zurückgegangen und das Gerät läuft seit mehr als zehn Tagen ununterbrochen ohne Abnutzung oder Blockierung.

Käufer-FAQ

Können Sie ein Nylon-Stirnrad nach meiner Zeichnung oder anhand eines Musters anfertigen?Ja. Senden Sie eine Maßzeichnung oder das Musterzahnrad mit Angabe von Modul, Zähnezahl, Bohrung, Zahnbreite und Werkstoffgüte. Wir bestätigen, ob das Teil zum Formen oder Bearbeiten geeignet ist, bieten gegebenenfalls beides an und können einen bearbeiteten Prototypen herstellen, bevor Werkzeuge bereitgestellt werden.
Welches Material soll ich wählen – PA, POM oder PEEK?PA (Nylon 66) ist die allgemeine Wahl, und faserverstärktes PA66 bietet eine etwa 60 % längere Lebensdauer als Standard-Nylon. POM eignet sich für Anwendungen, bei denen Dimensionsstabilität und Spielkontrolle wichtiger sind als Schlagtoleranz. PEEK oder PPS sind für den Einsatz bei erhöhten Temperaturen oder chemisch aggressiven Anwendungen vorgesehen. Teilen Sie uns Belastung, Geschwindigkeit und Umgebung mit und wir empfehlen Ihnen eines.
Welche Toleranz können Sie bei einem Kunststoffzahnrad einhalten?Es hängt vom Merkmal, dem Modul, der Wandstärke, dem Material und davon ab, ob das Teil geformt oder maschinell bearbeitet wird – maschinell bearbeitete Teile unterliegen engeren Toleranzen als geformte Teile. Geben Sie den Achsabstand und das Spiel an, die Sie für die Montage benötigen, und wir bestätigen, was erreichbar ist, bevor wir ein Angebot abgeben.
Muss das Getriebe geschmiert werden?Nein im normalen Dienst; Nylon und POM sind selbstschmierend. Bei Hochgeschwindigkeits- oder Dauerbetrieb unter hoher Belastung kann eine kleine Menge kompatibles Fett die Lebensdauer verlängern. Wir werden dies bereits in der Angebotsphase mitteilen, wenn Ihre Aufgabe davon profitiert.
Wie lauten Ihr Muster, Ihre Lieferzeit und Ihre Zahlungsbedingungen?Die Preise für Muster liegen je nach Größe und Material zwischen 2 und 100 US-Dollar, wobei die Expressfracht vom Kunden bezahlt wird. Die Vorlaufzeit für Muster beträgt 20 Werktage und die Massenproduktion 25 Tage. Die Zahlungsbedingungen sind T/T oder L/C und die Verpackung besteht aus einer Plastiktüte plus Karton oder einer Holzkiste für größere Mengen.
Können Sie neben dem Nylonzahnrad auch das passende Ritzel liefern?Ja. Die Lieferung beider Netzhälften aus einer Werkstatt bedeutet, dass Spiel, Achsabstand und Zahnform bereits in der Konstruktionsphase abgestimmt werden und nicht vor Ort angepasst werden müssen. Senden Sie die Paarzeichnung oder die von Ihnen benötigte Last und das benötigte Verhältnis, und wir erstellen Ihnen ein Angebot für beide Teile.
