Welche Faktoren sollten bei der Materialauswahl für die Universalkupplung berücksichtigt werden?

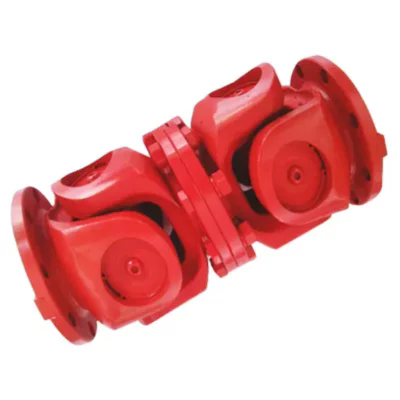

Die Auswahl des richtigen Materials für eine Universalkupplung ist weit mehr als eine routinemäßige technische Prüfung – sie bestimmt die Sicherheit, Lebensdauer und Gesamtbetriebskosten eines gesamten Antriebsstrangs. AUniversalkupplungWenn das Drehmoment perfekt spezifiziert ist, es aber aufgrund von Korrosion oder Ermüdung vorzeitig ausfällt, kann dies eine Produktionslinie zum Stillstand bringen, ein Schiff lahmlegen oder einen Flugzeugschlepper auf Grund setzen. In den letzten zwei Jahrzehnten haben unsere Ingenieure bei Raydafon Technology Group Co.,Limited Hunderte von Kupplungsausfällen analysiert, und die Grundursache lässt sich immer wieder auf ein Material zurückführen, das nicht an das Gesamtbild der Betriebsbedingungen angepasst war. Wenn man versteht, welche Faktoren die Materialauswahl wirklich bestimmen, unterscheidet man ein zuverlässiges, langlebiges Kraftübertragungssystem von einem System, das zu einer ständigen Wartungslast wird.

In diesem umfassenden Leitfaden gehen wir die vier Kategorien von Faktoren durch, die gemeinsam bewertet werden müssen: mechanische und physikalische Anforderungen, Umweltbelastung, Herstellungsbeschränkungen und kommerzielle Realitäten. Durch die Herstellung von Universalkupplungen für Branchen, die von Stahlwalzwerken bis hin zur Lebensmittelverarbeitung reichen, verfügt unser Werk über umfassende praktische Kenntnisse darüber, wie jeder dieser Faktoren die Leistungsfähigkeit von Kohlenstoffstahl, legiertem Stahl, Edelstahl, Aluminium und modernen Verbundwerkstoffen verändert. Am Ende dieses Artikels werden Sie in der Lage sein, eine Entscheidungsmatrix zu erstellen, die direkt zu einer Materialqualität führt, die Festigkeit, Haltbarkeit, Bearbeitbarkeit und Budget in Einklang bringt – genau der Prozess, dem wir bei der Lieferung kundenspezifischer Universalkupplungslösungen bei Raydafon Technology Group Co., Limited folgen.

Inhaltsverzeichnis

• Was sind die wichtigsten mechanischen und physikalischen Faktoren bei der Auswahl des universellen Kupplungsmaterials?
• Wie bestimmen die Umgebungsbedingungen das optimale universelle Kupplungsmaterial?
• Warum beeinflusst die Herstellungsmethode Ihre Wahl des universellen Kupplungsmaterials?
• Wie können sich Kosten und Verfügbarkeit auf die endgültige Entscheidung über das universelle Kupplungsmaterial auswirken?
• Zusammenfassung
• Häufig gestellte Fragen

Was sind die wichtigsten mechanischen und physikalischen Faktoren bei der Auswahl des universellen Kupplungsmaterials?

Mechanische Anforderungen bilden die Grundlage für jede Materialentscheidung für universelle Kupplungen. Eine Kupplung ist zugleich drehmomentübertragendes Bauteil, Schiefstellungsausgleich und häufig auch Sicherung im Antriebsstrang. Wenn unser Werk mit einem neuen Kupplungsprojekt beginnt, überprüfen wir zunächst den Datensatz, der das Dauerdrehmoment, das Spitzenübergangsdrehmoment, die Drehzahl, den Winkelversatz und das Vorhandensein axialer oder radialer Belastungen umfasst. Diese Parameter übertragen sich direkt auf die Anforderungen an die Materialeigenschaften: Zugfestigkeit, Streckgrenze, Ermüdungsgrenze, Härte und Schlagzähigkeit. Die Vernachlässigung auch nur einer dieser Eigenschaften kann dazu führen, dass sich die Kupplung entweder plastisch verformt, unter Stoßbelastung reißt oder ihre Lagerflächen vorzeitig verschleißt.

Drehmomentkapazität, Streckgrenze und Zugfestigkeit

Die Universalkupplung muss das Drehmoment ohne bleibende Verformung übertragen. Die Streckgrenze wird somit zum ersten Gatekeeper. Bei unserem Materialauswahlprozess bei Raydafon wenden wir einen Sicherheitsfaktor – normalerweise 1,5 bis 2,5, abhängig von der Kritikalität der Anwendung – auf das maximale Spitzendrehmoment an. Diese berechnete Spannung muss unterhalb der Streckgrenze des Materials bleiben. Beispielsweise kann eine standardmäßige Industrie-Universalkupplung in einem Förderbandantrieb mit C45-Kohlenstoffstahl mit einer Streckgrenze von etwa 350 MPa ausreichend bedient werden, wohingegen eine Hochleistungswalzwerkskupplung 40Cr-Legierungsstahl mit Streckgrenzen über 650 MPa erfordert. Zugfestigkeit bietet den ultimativen Sicherheitsspielraum; Idealerweise sollte eine Kupplung jedoch nie in der Nähe ihrer Zuggrenze betrieben werden, da plastische Verformungen an den Jochösen oder Querzapfen die Ausrichtung zerstören und den Verschleiß beschleunigen. Unser Ingenieurteam simuliert stets die Spannungsverteilung an den Kehlradien und Zapfenwurzeln, wo Spannungskonzentrationen die Nennwerte um den Faktor drei oder mehr überschreiten können.

Ermüdungsfestigkeit und zyklische Belastung

Eine Universalkupplung erfährt beim Betrieb in einem Winkel bei jeder Umdrehung einen vollständig umgekehrten Biegespannungszyklus. Aufgrund dieser zyklischen Belastung ist die Ermüdungsfestigkeit in vielen Anwendungen wichtiger als die statische Festigkeit. Die Dauerfestigkeit des Materials, seine Kerbempfindlichkeit und die Oberflächenbeschaffenheit an stark beanspruchten Stellen bestimmen, ob die Kupplung eine unendliche Lebensdauer erreicht oder nach einer endlichen Anzahl von Zyklen versagt. In unserem Werk spezifizieren wir vakuumentgaste legierte Stähle mit feinkörniger Mikrostruktur für Anwendungen mit hoher Lastwechselzahl, da ihr Ermüdungsfestigkeitsverhältnis das 0,5-fache der Zugfestigkeit überschreiten kann. Oberflächenbehandlungen wie Kugelstrahlen oder Induktionshärten der Lagerzapfen verbessern die Ermüdungslebensdauer zusätzlich. Bei einer Universalkupplung, die in einer Hochgeschwindigkeitsdruckmaschine mit 3.000 U/min eingebaut ist, kann bereits eine geringfügige Reduzierung der Ermüdungsgrenze innerhalb weniger Wochen zu einer Rissbildung führen. Aus diesem Grund beziehen wir in unseren Materialgenehmigungsprozess immer die vom Werk bereitgestellten Daten zu rotierenden Biegeermüdungstests ein.

Härte, Verschleißfestigkeit und Reibungsverhalten

Die Lagerzapfen eines Universalkupplungskreuzes bzw. die Bohrung einer Block-Bolzen-Bauweise sind Gleitkontaktflächen. Wenn die Kupplung unter Last gelenkt wird, erfahren diese Oberflächen Reibung und Verschleiß. Die Härte wird zum primären Schutz gegen abrasiven und adhäsiven Verschleiß. Nach unserer Erfahrung verlängert eine durch Einsatzhärtung erreichte Oberflächenhärte von mindestens 58 HRC an den Kontaktflächen des Nadellagers die Wartungsintervalle erheblich. Durch das Durchhärten des gesamten Bauteils kann sich jedoch die Kernzähigkeit verringern. Daher erfordern unsere Materialspezifikationen häufig kohlenstoffarme legierte Stähle, die aufgekohlt oder nitriert werden können. Ein zu weiches Material brinelliert bei hoher Kontaktbeanspruchung; zu hart und spröde, und es besteht die Gefahr, dass es abplatzt. Bei der Auswahl eines universellen Kupplungsmaterials muss daher die Oberflächenhärte mit der Duktilität des Kerns in Einklang gebracht werden. Unser Werk unterhält eine Bibliothek mit empfohlenen Einsatztiefenbereichen basierend auf der Abschnittsgröße und dem Lagertyp, die wir im Rahmen des Materialauswahldialogs mit den Kunden teilen.

Überlegungen zu Gewicht, Dichte und Trägheit

Bei Hochgeschwindigkeits- oder hochdynamischen Servoanwendungen beeinflusst das Massenträgheitsmoment der Universalkupplung das Beschleunigungsdrehmoment, die Systemreaktionsfähigkeit und die Lagerbelastung der angeschlossenen Geräte. Leichte Materialien wie die hochfeste Aluminiumlegierung 7075 oder technische Verbundwerkstoffe werden trotz ihrer geringeren absoluten Festigkeit attraktiv. Unser Designteam hat in Verpackungsmaschinen und leichten Roboterarmen erfolgreich Stahlkupplungen durch Universalkupplungen aus Aluminium ersetzt und dabei eine Gewichtsreduzierung von 60 % bei gleichzeitiger Beibehaltung einer angemessenen Drehmomentkapazität erreicht. Allerdings müssen der geringere Elastizitätsmodul und der höhere Wärmeausdehnungskoeffizient von Aluminium durch überarbeitete Passungen und Spiele ausgeglichen werden. Bei einer Universalkupplung für den Klappenantrieb eines Flugzeugs kommt es auf jedes Gramm an, und die Materialauswahl verschiebt sich in Richtung Titan oder Aluminium-Lithium-Legierungen. BeiRaydafon Technology Group Co., LimitedWir betrachten Gewicht und Trägheit als quantifizierbare Leistungsanforderungen und nicht als nachträgliche Überlegungen.

Vergleichstabelle der Materialeigenschaften

Die folgende Tabelle zeigt typische Materialqualitäten, die wir in unserem Werk regelmäßig für Universalkupplungsgabeln, -kreuze und Lagerblöcke bewerten. Diese Werte stellen grundlegende mechanische Eigenschaften dar und dienen als Ausgangspunkt für eine detaillierte Finite-Elemente-Analyse.

Unsere Materialauswahl für eine Universalkupplung basiert niemals ausschließlich auf tabellarischen Werten. Die Prototypenvalidierung durch DMS-Tests und metallurgische Untersuchung der Erstteile garantiert, dass die theoretischen Eigenschaften in der fertigen Bauteilgeometrie tatsächlich erreicht werden.

Wie bestimmen die Umgebungsbedingungen das optimale universelle Kupplungsmaterial?

Selbst eine mechanisch einwandfreie Universalkupplung wird schnell versagen, wenn das Material der Umgebung nicht standhält. Korrosion, extreme Temperaturen, Feuchtigkeit, chemische Dämpfe, abrasiver Staub und ultraviolette Strahlung beeinträchtigen die Integrität des Materials. Im Laufe der Jahre hat unser Team beobachtet, wie Universalkupplungen aus rostfreiem Stahl innerhalb weniger Monate Lochfraß aufwiesen, weil die Güteklasse nicht auf die spezifische Chloridkonzentration abgestimmt war, und Standardkupplungen aus legiertem Stahl, die bei Minentemperaturen im Bergbau spröde wurden. Die Umwelt ist kein sekundärer Filter – sie kann eine ansonsten hervorragende mechanische Wahl zunichte machen.

Korrosionsbeständigkeit und chemische Kompatibilität

Die häufigste Umweltherausforderung ist Korrosion. Bei Außeninstallationen, Schiffsdeckmaschinen, Rührwerken in Chemieanlagen und Geräten für die Lebensmittelverarbeitung ist die Universalkupplung Feuchtigkeit, Salzen, Säuren oder alkalischen Lösungen ausgesetzt. Kohlenstoff- und niedriglegierte Stähle erfordern Schutzbeschichtungen wie Verzinkung, chemisches Nickel oder Epoxidlack. Allerdings können Beschichtungen an den Gelenkverbindungen abplatzen oder sich abnutzen und blankes Metall freilegen. Aus diesem Grund empfiehlt unser Werk häufig massive Edelstahlsorten für korrosive Anwendungen. AISI 304 bietet eine gute allgemeine Korrosionsbeständigkeit, aber für chloridreiche Umgebungen – wie Meerwasser oder Solelösungen – empfehlen unsere Ingenieure AISI 316 oder Duplex-Edelstähle, um Lochfraß und Spaltkorrosion zu vermeiden. Nach unserer Erfahrung mit einer Salzwasserpumpen-Universalkupplung verlängerte der Wechsel von beschichtetem Kohlenstoffstahl zu Duplex-Edelstahl die Lebensdauer von 8 Monaten auf über 5 Jahre. Bei extremer chemischer Belastung, etwa bei der Handhabung von Schwefelsäure, evaluieren wir Legierungen mit hohem Nickelgehalt oder sogar Titanqualitäten, obwohl diese spezielle Herstellungsverfahren erfordern, für deren Handhabung unsere Bearbeitungszellen vollständig ausgestattet sind.

Temperaturextreme und thermische Stabilität

Hohe Temperaturen verringern die Streckgrenze eines Materials und beschleunigen die Oxidation, während niedrige Temperaturen einen Übergang von duktil zu spröde verursachen können. Eine Universalkupplung im Warmauslauftisch eines Stahlwerks kann Umgebungstemperaturen von mehr als 200 °C ausgesetzt sein, was den Einsatz von Aluminium und vielen technischen Polymeren sofort ausschließt. Unsere Materialempfehlungen für erhöhte Temperaturen konzentrieren sich auf Chrom-Molybdän-legierte Stähle wie 42CrMo, die ihre Festigkeit bis zu 450 °C behalten, und ausscheidungshärtende Edelstähle für Anwendungen, die auch Korrosionsbeständigkeit erfordern. Auf der kalten Seite müssen Kupplungsmaterialien für arktische Bohrgeräte oder LNG-Pumpen eine hervorragende Kältezähigkeit aufweisen. Unser Werk wählt nickellegierte Stähle oder austenitische Edelstähle aus, da ihre kubisch-flächenzentrierte Kristallstruktur keinen plötzlichen spröden Übergang aufweist. Die Charpy-V-Kerbschlagprüfung bei der minimalen Designtemperatur ist ein Standardbestandteil unseres Materialqualifizierungsprotokolls.

Hygiene-, Wasch- und Reinraumanforderungen

In der Lebensmittel-, Getränke- und Pharmaindustrie gelten strenge Hygienestandards. Eine Universalkupplung in einem Teigmischer oder einer sterilen Abfülllinie muss häufigem Abwaschen mit heißem Wasser, Reinigungsmitteln und Desinfektionschemikalien standhalten. Poröse Materialien, Spalten und Materialien, die korrodieren oder abblättern, sind nicht akzeptabel. Unsere Lösung bei Raydafon bestand darin, vollständig austenitische Edelstähle mit einer glatten, elektropolierten Oberflächenbeschaffenheit und hygienischen Dichtungsdesigns zu spezifizieren. Das Material muss außerdem ungiftig und nicht saugfähig sein. In diesen Umgebungen kann die Spezifikation des universellen Kupplungsmaterials sogar Vorrang vor den Drehmomentanforderungen haben – Hygiene wird zum primären Designkriterium, und unser Ingenieurteam entwickelt die mechanischen Abmessungen auf der Grundlage des verfügbaren Vorrats an Materialien in Lebensmittelqualität.

UV-Strahlung, Feuchtigkeit und abrasive Medien

Universalkupplungen aus Polymeren und Verbundwerkstoffen finden Nischenanwendung in Anwendungen mit geringer Belastung, bei denen elektrische Isolierung oder Vibrationsdämpfung erforderlich sind. Allerdings kann eine langfristige UV-Einwirkung viele Polymere verspröden, wenn keine UV-Stabilisatoren eingearbeitet werden. Schleifstaub, beispielsweise in Zementwerken oder Förderbändern im Bergbau, wirkt als Läppmittel, das den Verschleiß freiliegender Oberflächen beschleunigt. Unser Materialansatz für diese rauen Partikelumgebungen kombiniert häufig einen robusten, härtbaren Stahlkern mit austauschbaren gehärteten Verschleißhülsen oder Oberflächenbeschichtungen wie Wolframkarbid. In unserem Werk haben wir ein proprietäres Dichtungs- und Beschichtungspaket entwickelt, das die Lebensdauer einer Universalkupplung für den Einsatz in stark abrasiven Flugasche-Handhabungssystemen im Vergleich zu ungeschütztem Stahl um den Faktor drei verlängert.

Umweltbedingungen erfordern häufig eine korrosionsbeständige Legierung, die möglicherweise eine geringere mechanische Festigkeit als ein normaler legierter Stahl aufweist. Hier bietet unser iterativer Designprozess einen Mehrwert: Durch die Anpassung von Abmessungen, Wärmebehandlung und Lageranordnung können wir häufig die erforderliche Drehmomentkapazität in einer rostfreien Universalkupplung wiederherstellen, ohne die Platz- oder Gewichtsgrenzen zu überschreiten. Das Ignorieren der Umgebung bei der Materialauswahl ist die am besten vermeidbare Ursache für einen vorzeitigen Kupplungsausfall.

Warum beeinflusst die Herstellungsmethode Ihre Wahl des universellen Kupplungsmaterials?

Die Art und Weise, wie eine Universalkupplung hergestellt wird – geschmiedet, gegossen, aus Stangen gefertigt oder aus Blech hergestellt – hat einen tiefgreifenden Einfluss darauf, welche Materialien geeignet sind und wie sie funktionieren. Ein Material, das in einem geschmiedeten Joch außergewöhnliche Eigenschaften liefert, kann für einen Sandguss mit derselben Geometrie völlig ungeeignet sein. Bei der Raydafon Technology Group Co.,Limited wird der Herstellungsweg gleichzeitig mit der Materialauswahl besprochen, da beide untrennbar miteinander verbunden sind. Unsere Verfahrenstechniker und Metallurgen arbeiten Seite an Seite, um sicherzustellen, dass das ausgewählte Material wirtschaftlich und wiederholbar zu einer zuverlässigen Universalkupplung geformt werden kann.

Schmieden und Kornflussoptimierung

Für Universalkupplungsgabeln und -kreuze mit hohem Drehmoment und hoher Zyklenzahl ist Schmieden die bevorzugte Methode. Beim Warmschmieden wird der Kornfluss des Metalls entlang der Konturen des Teils ausgerichtet, wodurch die Ermüdungsfestigkeit und die Schlagzähigkeit in Richtung der Hauptbeanspruchung erheblich verbessert werden. Legierte Stähle mit mittlerem Kohlenstoffgehalt wie 40Cr und 42CrMo sind gut schmiedbar und reagieren gut auf eine anschließende Wärmebehandlung. Unsere Fabrik unterhält Partnerschaften im Gesenkschmieden, die es uns ermöglichen, das genaue Kornflussmuster für kritische Jochohren festzulegen und so das Bruchrisiko an den stark beanspruchten Übergangsradien zu minimieren. Eine geschmiedete Universalkupplung aus mikrolegiertem Stahl kann eine um 25 % höhere Dauerfestigkeit erreichen als eine identische Geometrie, die aus einem gewalzten Stab mit Querkornorientierung gefertigt wird. Dieser Vorteil ist so bedeutend, dass für sicherheitskritische Anwendungen, wie z. B. Universalkupplungen für Hubschrauberrotorantriebe, das Schmieden obligatorisch ist und das Material teilweise aufgrund seiner Schmiedbarkeit und kontrollierten Korngröße ausgewählt wird.

Bearbeitbarkeit und Dimensionsstabilität

Viele universelle Kupplungskomponenten, insbesondere in kleinen bis mittleren Losgrößen, werden direkt aus der Vollstange oder Platte gefertigt. Hier wird die Bearbeitbarkeit zu einem wichtigen Parameter bei der Materialauswahl. Automatenstähle mit kontrollierten Schwefelzusätzen ermöglichen eine schnellere Produktion und eine längere Werkzeuglebensdauer, gehen jedoch mit einem Kompromiss in Bezug auf Duktilität und Schweißbarkeit einher. Unser Produktionsteam bewertet den Bearbeitbarkeitsindex der in Frage kommenden Materialien sowie ihre mechanischen Eigenschaften. Beispielsweise ist rostfreier Stahl 304 aufgrund der Kaltverfestigung bekanntermaßen schwer zu bearbeiten; Die Verwendung von Edelstahl 303 verbessert die Bearbeitbarkeit, verringert jedoch die Korrosionsbeständigkeit geringfügig. Bei einer Universalkupplung für eine Lebensmittelverarbeitungslinie, bei der das Material aus 304 sein muss und keine bleihaltigen oder geschwefelten Automatensorten zulässig sind, kompensiert unser Werk dies durch optimierte Schnittparameter und eine starre Werkstückhalterung, um die Maßgenauigkeit aufrechtzuerhalten. Ein weiterer Faktor ist die Maßhaltigkeit während der Bearbeitung und der anschließenden Wärmebehandlung: Lufthärtende Werkzeugstähle oder Einsatzhärtestähle müssen nach der Wärmebehandlung geschliffen werden, um Verzerrungen zu korrigieren. Dies führt zu zusätzlichen Kosten und Vorlaufzeiten, die wir in der Materialempfehlung berücksichtigen.

Schweißbarkeit und Fertigung

Große Universalkupplungen, wie sie beispielsweise in Schiffsantriebswellen oder Windkanalantrieben verwendet werden, werden manchmal durch Anschweißen von Flanschen an Rohrwellen hergestellt. Das Grundmaterial muss eine gute Schweißbarkeit aufweisen, ohne dass eine exotische Vorwärmung oder Wärmebehandlung nach dem Schweißen erforderlich ist. Kohlenstoffäquivalentwert und Härtbarkeit bestimmen das Risiko von Kaltrissen in der Wärmeeinflusszone. Unsere Materialspezifikation für gefertigte Universalkupplungsbaugruppen wählt häufig normalisierte Feinkornstähle oder kohlenstoffarme legierte Stähle mit einem Kohlenstoffäquivalent unter 0,45 aus. In unserem Werk haben wir Schweißverfahrensqualifikationen für die Verbindung von AISI 8630 mit Kohlenstoffstahl entwickelt, um sicherzustellen, dass die Universalkupplung über die gesamte Schweißverbindung hinweg ihre Ermüdungslebensdauer beibehält. Die Schweißbarkeit ist auch bei der Reparatur oder Änderung vorhandener Kupplungen von entscheidender Bedeutung. Diesen Service bieten wir häufig an, um die Lebensdauer großer Investitionsgüter zu verlängern.

Guss und komplexe Geometrien

Bei bestimmten großen oder kompliziert geformten Universalkupplungsnaben bietet das Gießen Gestaltungsfreiheit und reduzierten Bearbeitungsaufwand. Sphäroguss, Stahlguss und sogar Gussteile aus austenitischem Edelstahl sind Optionen. Aufgrund der Porosität und einer weniger homogenen Mikrostruktur weisen Gussmaterialien jedoch schlechtere mechanische Eigenschaften auf als ihre bearbeiteten Gegenstücke. Unser Ingenieurteam wendet bei der Konstruktion einer Universalkupplung, die gegossen werden soll, einen Gussfaktor an, der die zulässige Spannung häufig um 20–30 % reduziert. Bei der Materialauswahl müssen auch Fließfähigkeit und Schrumpfeigenschaften berücksichtigt werden, um innere Hohlräume zu vermeiden. Wir haben erfolgreich hochfeste Sphärogusssorten für Universalkupplungen mit niedriger Drehzahl und hohem Drehmoment in Baumaschinen spezifiziert, bei denen die vibrationsdämpfende Eigenschaft des Materials einen zusätzlichen Vorteil darstellt. Das Zusammenspiel zwischen Herstellungsverfahren und Materialeigenschaften führt dazu, dass wir bei Raydafon, wenn ein Kunde nach einer kostenoptimierten Universalkupplung fragt, prüfen, ob die Einsparungen durch einen endkonturnahen Guss die erforderliche Erhöhung der Abschnittsdicke aufgrund einer geringeren Materialfestigkeit überwiegen.

Integration von Wärmebehandlung und Oberflächentechnik

Das Material muss mit dem geplanten Wärmebehandlungsprozess kompatibel sein. Durchhärten, Einsatzhärten, Nitrieren und Induktionshärten erfordern jeweils eine spezifische Legierungschemie. Ein universelles Kupplungskreuz, das ein hartes, verschleißfestes Gehäuse und einen robusten Kern benötigt, erfordert einen kohlenstoffarmen legierten Stahl, der zum Aufkohlen geeignet ist, wie z. B. 20CrMnTi. Die Einsatztiefe und das Härteprofil werden zusammen mit der Materialhärtbarkeitskurve entwickelt, um übermäßigen Restaustenit oder interkristalline Oxidation zu vermeiden. In unserem Werk wird das Wärmebehandlungsrezept selbst entwickelt und wir validieren die resultierende Mikrostruktur durch Querschnittsmetallographie. Ein Material, das nicht auf die erforderliche Oberflächenhärte wärmebehandelt werden kann, ohne dass es zu Rissen oder Verformungen kommt, wird sofort disqualifiziert. Diese fertigungsorientierte Sicht auf die Materialauswahl stellt sicher, dass die Universalkupplung, die unser Werk verlässt, sowohl die Zeichnungstoleranzen als auch die Untergrundintegrität erfüllt, die für die Ermüdungslebensdauer erforderlich ist.

Wie können sich Kosten und Verfügbarkeit auf die endgültige Entscheidung über das universelle Kupplungsmaterial auswirken?

Technische Exzellenz muss sich in der kommerziellen Realität widerspiegeln. Das technisch beste Material ist wertlos, wenn es nicht innerhalb der Projektzeit beschafft werden kann oder die Universalkupplung wirtschaftlich nicht konkurrenzfähig macht. Bei Raydafon Technology Group Co.,Limited betrachten wir Kosten und Verfügbarkeit nicht als nachträgliche Überlegungen, sondern als Einschränkungen, die den realisierbaren Lösungsraum von der ersten Entwurfsskizze an prägen. Da wir die Lieferketten für die Produktion universeller Kupplungen auf den globalen Märkten verwaltet haben, wissen wir, dass exotische Legierungen aufgrund der Volatilität der Rohstoffpreise, der Mindestbestellmengen und der regionalen Verfügbarkeit häufig an das Ende der Liste geraten, es sei denn, ihre technischen Vorteile sind unbestreitbar.

Rohstoffkosten im Vergleich zu den Gesamtlebenszykluskosten

Der Vergleich der Materialkosten pro Kilogramm kann irreführend sein. Eine Universalkupplung aus Edelstahl kann doppelt so viel kosten wie eine Version aus beschichtetem Kohlenstoffstahl. Wenn letztere jedoch aufgrund von Korrosion nach zwei Jahren ausgetauscht werden muss, während erstere zehn Jahre hält, spricht die Berechnung der Lebenszykluskosten deutlich für die höhere Anfangsinvestition. Unsere Anwendungstechniker erstellen Gesamtbetriebskostenmodelle, die den Anschaffungspreis, den geplanten Wartungsaufwand, Ausfallverluste und Entsorgungskosten umfassen. In einem aktuellen Fall für eine Abwasseraufbereitungsanlage haben wir gezeigt, dass eine um 40 % höhere Ausgabe für eine Duplex-Universalkupplung aus rostfreiem Stahl den jährlichen Sanierungszyklus einsparen und die Amortisation in nur 14 Monaten bewirken würde. Diese Lebenszyklusperspektive steht im Mittelpunkt unserer Materialempfehlungen.

Verfügbarkeit und Lieferzeit

Für Speziallegierungen, insbesondere ausscheidungshärtende Edelstähle mit großem Durchmesser oder Legierungen auf Nickelbasis, kann die Vorlaufzeit im Werk mehr als 20 Wochen betragen. Wenn der Wartungsstillstand eines Kunden nicht warten kann, greift unsere Materialauswahl auf gleichwertige Qualitäten zurück, die in unserem Lager oder bei regionalen Händlern erhältlich sind. In unserem Werk verfügen wir über einen strategischen Bestand an gängigen Rund- und Schmiedeteilen aus Universalkupplungsmaterialien – C45, 40Cr, 42CrMo und 304 Edelstahl – in Größen von bis zu 500 mm Durchmesser. Dieser Lagerpuffer ermöglicht es uns, kürzere Lieferzeiten für die Auswahl von Standardmaterialien anzubieten. Wenn ein Projekt ein ungewöhnliches Material erfordert, kommunizieren wir proaktiv den Kompromiss zwischen Leistungsoptimierung und Terminsicherheit. In vielen Fällen kann eine etwas schwerere Kupplung aus einem leicht verfügbaren Material den Termin einhalten und zufriedenstellende Dienste leisten, während eine optimierte Konstruktion aus einer seltenen Legierung erst nach dem Inbetriebnahmetermin eintrifft.

Herstellungskosten und Bearbeitbarkeitsökonomie

Die Materialwahl wirkt sich durch Bearbeitbarkeit, Werkzeugverschleiß und Zykluszeit direkt auf die Herstellungskosten aus. Eine aus hochfestem legiertem Stahl gefertigte Universalkupplung erfordert möglicherweise langsamere Schnittgeschwindigkeiten, häufigere Werkzeugwechsel und zusätzliche Schleifvorgänge. Die Arbeits- und Werkzeugkosten können die Differenz der Rohmaterialkosten übersteigen. Unser Produktionsplanungsteam berechnet für jeden Materialkandidaten einen Gesamtherstellungskostenindex. Beispielsweise lässt sich Edelstahl 17-4PH im lösungsgeglühten Zustand leichter bearbeiten als im gealterten Zustand; Wir bearbeiten oft im weicheren Zustand vor, härten aus und schleifen dann fertig. Diese Prozessplanung ist in unsere Leitlinien zur Materialauswahl integriert. Bei Raydafon Technology Group Co.,Limited haben wir herausgefunden, dass ein etwas teureres Material mit besserer Bearbeitbarkeit zu einer Universalkupplung mit geringeren Gesamtkosten führen kann als ein billigeres Material, das Hartmetalleinsätze durchbrennt und umfangreiche Werkbankarbeiten erfordert.

Regionale Standards und Einhaltung von Kundenspezifikationen

Viele Kunden arbeiten nach bestimmten Materialstandards – ASTM, EN, JIS oder GOST – und ihre Einkaufsspezifikationen schränken die zulässigen Qualitäten ein. Eine Universalkupplung, die für eine europäische Hebeanwendung bestimmt ist, erfordert möglicherweise EN 10083-2-Stähle mit vollständiger 3.1-Zertifizierung, während ein nordamerikanischer Ölfeldkunde möglicherweise NACE MR0175-Konformität für die Beständigkeit gegen Sulfid-Spannungsrisse verlangt. Unser Materialauswahlprozess beginnt immer mit der Identifizierung verbindlicher Standards, die das Material erfüllen muss. Die Einhaltung ist nicht verhandelbar und schränkt die Liste der brauchbaren Legierungen sofort ein. Unser Werk führt zertifizierte Materialprüfberichte und Rückverfolgbarkeit für jede verwendete Stahlschmelze und stellt so sicher, dass die gelieferte Universalkupplung den genauen regionalen und anwendungsspezifischen gesetzlichen Rahmenbedingungen entspricht.

Die Analyse der kommerziellen Faktoren führt letztendlich zu einer wertorientierten Auswahl: dem Material, das über die geplante Nutzungsdauer hinweg die erforderliche Leistung bei geringstem Gesamtaufwand liefert und gleichzeitig Vorlaufzeiten und Compliance-Vorgaben einhält. Technisches Urteilsvermögen bei Raydafon Technology Group Co.,Limited bedeutet zu wissen, wann man auf eine Premium-Legierung drängen sollte, die einen kostspieligen Ausfall verhindert, und wann man eine Standardgüte akzeptieren sollte, weil das Risiko überschaubar und das Budget realistisch ist. Dieser ausgewogene Ansatz hat das Vertrauen von Beschaffungsmanagern und Wartungsingenieuren gleichermaßen gewonnen.

Zusammenfassung

Die Auswahl des Materials für eine Universalkupplung ist eine mehrdimensionale Entscheidung, bei der Drehmoment, Geschwindigkeit, Ermüdungslebensdauer, Korrosionsbeständigkeit, Temperaturtoleranz, Herstellungsprozessfähigkeit, Kosten und Vorlaufzeit in einer einzigen kohärenten Entscheidung integriert werden müssen. Kein universelles Kupplungsmaterial ist universell das Beste – Kohlenstoffstahl zeichnet sich in kostensensiblen, trockenen Umgebungen aus, legierter Stahl glänzt bei Ermüdungsbedingungen mit hoher Lastspielzahl, Edelstahl ist obligatorisch, wenn Korrosion oder Hygiene entscheidend sind, und leichte Legierungen eröffnen dynamische Hochgeschwindigkeitsanwendungen. Unsere bewährte Methodik bei Raydafon Technology Group Co.,Limited beginnt mit dem mechanischen Arbeitszyklus, filtert dann Materialkandidaten anhand von Umwelt- und Fertigungsaspekten und validiert schließlich die Auswahl anhand kommerzieller und Compliance-Anforderungen. Indem wir alle Faktoren gleichzeitig bewerten, helfen wir unseren Kunden, die kostspielige Falle zu vermeiden, einen Parameter auf Kosten eines anderen zu optimieren.

Unser Werk ist bereit, Ihren nächsten Bedarf an Universalkupplungen mit einer vollständigen Überprüfung der Materialtechnik, zertifizierten Materialbeständen und Produktionsflexibilität zu unterstützen, die von Prototypenmengen bis hin zu Großserienbestellungen reicht. Wenn Sie eine Universalkupplung für eine anspruchsvolle Anwendung benötigen, wenden Sie sich noch heute an unser technisches Team. Wir helfen Ihnen dabei, Ihre Betriebsdaten in eine detaillierte Materialempfehlung und ein wettbewerbsfähiges Angebot umzuwandeln und stellen so sicher, dass die von Ihnen installierte Universalkupplung jahrzehntelang zuverlässig funktioniert.Kontaktieren Sie Raydafon Technology Group Co., LimitedUnd lassen Sie uns unsere zwei Jahrzehnte lange Kupplungskompetenz für Ihren Antriebsstrang einsetzen.

Häufig gestellte Fragen

F1: Welches Material wird am häufigsten für Universalkupplungen in allgemeinen Industrieanwendungen verwendet?

Stahlsorten mit mittlerem Kohlenstoffgehalt wie C45 (EN 1.0503) und legierte Stähle wie 40Cr (AISI 5140) sind die am häufigsten spezifizierten Materialien für universelle Universalkupplungen. Diese Materialien bieten ein hervorragendes Gleichgewicht zwischen Streckgrenze, Ermüdungsbeständigkeit, Bearbeitbarkeit und niedrigen Kosten. In unserem Werk werden aus diesen Güten standardmäßige Joche und Kreuze für Förderbandantriebe, landwirtschaftliche Maschinen und Pumpenantriebe mit mittlerer Drehzahl hergestellt, typischerweise in vergütetem Zustand, um einen Härtebereich von 220–280 HB zu erreichen. Für Anwendungen, bei denen keine nennenswerte Korrosion oder extreme Temperaturen auftreten, bleiben Kohlenstoff- und niedriglegierte Stähle die Standardempfehlung, da sie bei richtiger Dimensionierung Standardherstellungsprozesse, leicht verfügbare Wärmebehandlung und zuverlässige Leistung ermöglichen. Aber auch innerhalb dieser gemeinsamen Kategorie müssen die genaue Sorte und Wärmebehandlung auf die erforderliche Ermüdungslebensdauer und das Spitzendrehmoment abgestimmt sein.

F2: Wie wirkt sich die Temperatur auf die Materialauswahl für eine Universalkupplung aus?

Die Temperatur beeinflusst die Materialauswahl durch zwei Hauptmechanismen: Festigkeitsverlust bei erhöhten Temperaturen und Zähigkeitsverlust bei niedrigen Temperaturen. Bei Temperaturen über 200 °C verlieren Aluminiumlegierungen und viele technische Polymere einen erheblichen Teil ihrer Raumtemperaturfestigkeit und sind im Allgemeinen ungeeignet. Chrom-Molybdän-legierte Stähle wie 42CrMo behalten ihre mechanischen Eigenschaften bis zu 450 °C einigermaßen gut bei und sind unsere Standardempfehlung für Universalkupplungen für den Einsatz in heißen Umgebungen. Für noch höhere Temperaturen werden ausscheidungshärtende Edelstähle oder Superlegierungen auf Nickelbasis erforderlich, die jedoch deutlich teurer sind. Bei Temperaturen unter Null kann es bei ferritischen Stählen zu einem Übergang von duktil zu spröde und zu Brüchen ohne Vorwarnung kommen. Unser Werk spezifiziert austenitische Edelstähle oder nickellegierte Niedertemperatur-Kohlenstoffstähle für kryogene und arktische Anwendungen, da sie eine Schlagzähigkeit unter -100 °C beibehalten. Jedes Temperaturextrem wirkt sich zusätzlich auf die Schmierung und das Spiel aus. Daher muss der Wärmeausdehnungskoeffizient des Materials bei der Konstruktion von Lagersitzen und Keilwellenverbindungen in der Universalkupplungsbaugruppe berücksichtigt werden.

F3: Kann ich Universalkupplungen aus Edelstahl in Anwendungen mit hohem Drehmoment verwenden?

Ja, Universalkupplungen aus Edelstahl können durchaus in Anwendungen mit hohem Drehmoment verwendet werden, aber bei der Konstruktion muss die im Allgemeinen geringere Streckgrenze von austenitischen Edelstählen im Vergleich zu gehärteten legierten Stählen berücksichtigt werden. Ein häufiger Fehler besteht darin, ein Joch aus rostfreiem 304-Stahl direkt durch ein Joch aus legiertem 40Cr-Stahl zu ersetzen, ohne den Querschnitt zu vergrößern oder die Wärmebehandlung anzupassen. Wenn ein Kunde bei Raydafon Technology Group Co.,Limited eine Universalkupplung mit hohem Drehmoment in einer korrosiven Umgebung benötigt, bewerten wir ausscheidungshärtende Edelstahlsorten wie 17-4PH (AISI 630). Bei einer Wärmebehandlung auf den Zustand H900 erreicht 17-4PH eine Streckgrenze von über 1.100 MPa, vergleichbar mit vielen legierten Stählen, und behält gleichzeitig eine hervorragende Korrosionsbeständigkeit. Duplex-Edelstähle bieten außerdem eine überzeugende Kombination aus hoher Festigkeit und hervorragender Beständigkeit gegen Chlorid-Spannungsrisskorrosion. Der Schlüssel besteht darin, die spezifische Edelstahlsorte sowohl an die Drehmomentanforderung als auch an die korrosiven Medien anzupassen – nicht alle Edelstähle weisen die gleiche Festigkeit oder Korrosionsleistung auf. Unser Ingenieurteam entwirft regelmäßig maßgeschneiderte Edelstahl-Universalkupplungen, die Drehmomentbelastungen über 50.000 Nm bewältigen, indem es die Sorte sorgfältig auswählt und die Jochgeometrie optimiert.

F4: Welches Material eignet sich am besten für Universalkupplungen, die in korrosiven Umgebungen verwendet werden?

Es gibt kein einzelnes „bestes“ Material für alle korrosiven Umgebungen, da die optimale Wahl vom spezifischen Korrosionsmittel, seiner Konzentration, Temperatur und davon abhängt, ob die Kupplung unter Spannung steht. Für allgemeine Außenbedingungen und leicht korrosive Bedingungen bietet Edelstahl AISI 304 ausreichenden Schutz und ist weit verbreitet. In chloridreichen Umgebungen wie Meerwasser, Brackwasser oder Tausalzeinwirkung werden AISI 316 oder Duplex-Edelstähle (z. B. 2205) dringend empfohlen, da der Molybdänzusatz die Beständigkeit gegen Lochfraß und Spaltkorrosion erheblich verbessert. Bei extremer chemischer Belastung – starke Säuren, heiße Laugen oder oxidierende Chemikalien – greift unsere Materialauswahl auf Legierungen mit hohem Nickelgehalt wie Hastelloy C276 oder Titanqualitäten zurück. In unserem Werk haben wir Universalkupplungen aus Duplex-Edelstahl für Schiffsplattformkräne und aus superaustenitischem Edelstahl für Bleichanlagen-Förderer hergestellt. Die Materialentscheidung beginnt immer mit einer detaillierten Analyse der chemischen Kompatibilität, häufig einschließlich der in der tatsächlichen Prozessflüssigkeit getesteten Korrosionsproben. Beschichteter Kohlenstoffstahl ist nur dann eine Alternative, wenn die Beschichtung intakt bleibt; Jeglicher Verschleiß an den Lagerflächen führt zu schneller Korrosion.

F5: Warum ist das Gewicht des Universalkupplungsmaterials bei Hochgeschwindigkeitsanwendungen wichtig?

In Hochgeschwindigkeits-Antriebssträngen wirkt sich die rotierende Masse der Universalkupplung direkt auf Lagerbelastungen, kritische Wellendrehzahlen und die zur Vermeidung zerstörerischer Vibrationen erforderliche Auswuchtqualität aus. Eine schwerere Stahlkupplung erhöht die Durchbiegung der Welle unter ihrem Eigengewicht, was die seitliche kritische Geschwindigkeit des Systems verringern und den Betrieb näher an den Resonanzfrequenzen erzwingen kann. Leichtere Materialien wie hochfeste Aluminiumlegierungen oder technische Verbundwerkstoffe verringern die Trägheit und ermöglichen ein schnelleres Beschleunigen und Abbremsen des Antriebsstrangs, was bei servobetriebenen Rundschalttischen, Druckzylindern und Prüfständen unerlässlich ist. Unsere Erfahrung bei Raydafon Technology Group Co.,Limited mit Hochgeschwindigkeitsauswuchten zeigt, dass sich eine Universalkupplung mit geringerer Masse leichter auf eine feinere Güte auswuchten lässt, was zu geringeren Vibrationsniveaus an den Lagern führt. Eine Gewichtsreduzierung darf jedoch weder die Drehmomentkapazität noch die Steifigkeit beeinträchtigen. Unsere Materialauswahl für Hochgeschwindigkeitsanwendungen zielt daher auf das höchste Festigkeit-Gewicht-Verhältnis ab, das innerhalb des Budgets verfügbar ist. Aluminium 7075-T6 und Titanlegierungen sind häufige Kandidaten. In einigen Fällen konstruieren wir hohle oder skelettierte Stahlkupplungen, um eine Gewichtsreduzierung zu erreichen, ohne das Grundmaterial zu ändern. Der Ausgangspunkt ist jedoch immer ein Material, das in der Lage ist, die dynamischen Leistungsziele zu erreichen.
