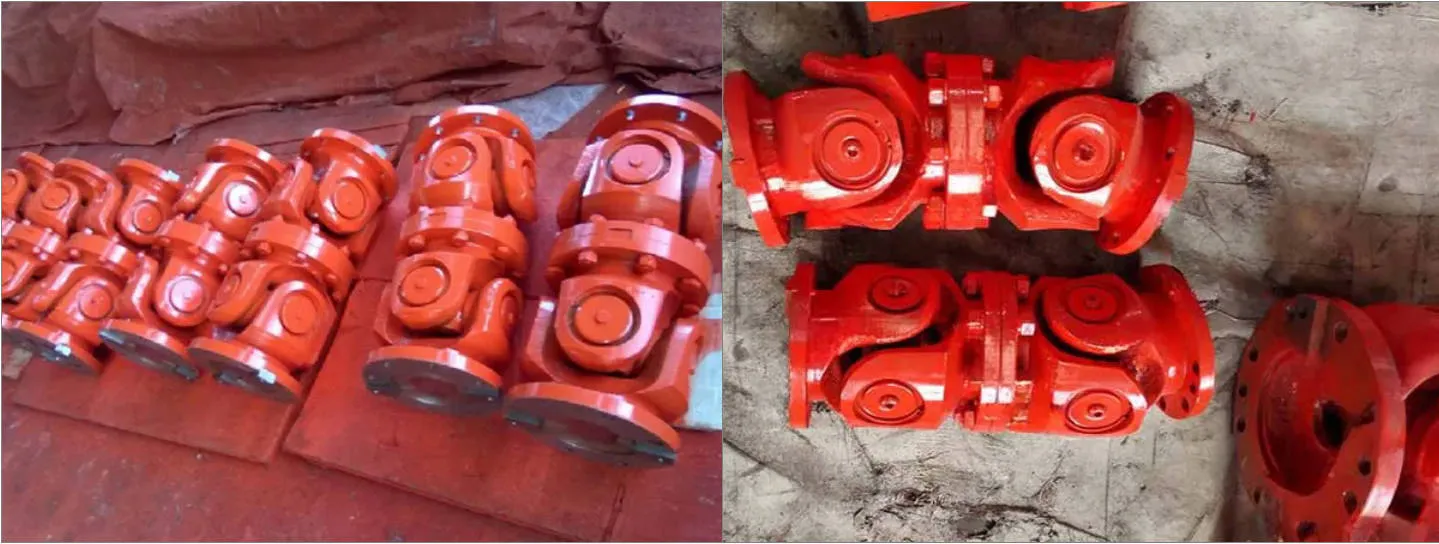

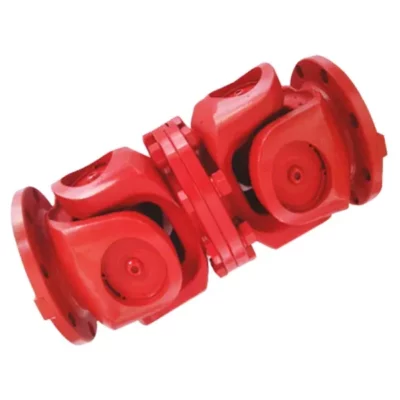

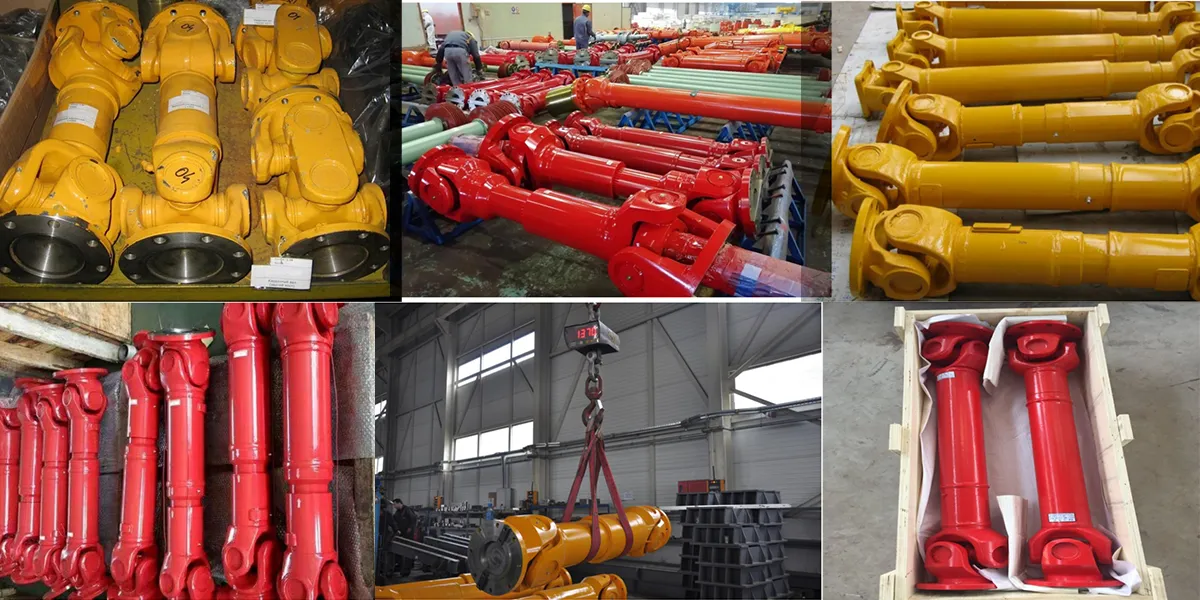

SWC-WD kurz ohne flexible Flansch-Universalkupplung

Die SWC-WD Short Without Flex Flange Type Universalkupplung von Raydafon wurde entwickelt, um das Drehmoment in schweren Maschinen effizient zu übertragen – denken Sie an Stahlwalzwerke, Kräne, Hebezeuge und all diese Schwerlastausrüstung. Es verfügt über ein kompaktes, nicht teleskopierbares Flanschdesign mit Kreiseldurchmessern von 180 mm bis 1320 mm. Diese Kurzflansch-Universalkupplung kann Winkelversatz von bis zu 15 Grad und Drehmomente von bis zu 16.000 kN·m bewältigen, sodass sie selbst in engen Räumen, in denen nicht viel Platz vorhanden ist, eine zuverlässige Kraftübertragung gewährleistet. Wir fertigen es aus hochfestem 35CrMo-Stahl mit einer Tragstruktur, die keine Schrauben benötigt – perfekt für Universalkupplungen für schwere Maschinen und nicht teleskopierbare Universalkupplungen für Industrieanwendungen. Es erfordert nicht viel Wartung und hält ewig, was genau das ist, was Sie bei anspruchsvollen Installationen benötigen.

Unsere Fertigung in China folgt den ISO 9001-Standards, sodass die SWC-WD-Universalkupplung rauen Bedingungen standhält. Die Querwelle ist verchromt, um Korrosion zu verhindern, was zu ihrer Robustheit beiträgt. Sein starres, geschweißtes Flanschdesign macht die Installation zum Kinderspiel, insbesondere in Metallurgie- und Bergbaugeräten, wo die axiale Bewegung ziemlich minimal ist. Wir können die Größe an Ihre Bedürfnisse anpassen, sodass diese langlebige kurze Universalkupplung hervorragend als kundenspezifische Universalkupplung für Kransysteme und andere schwere Arbeiten geeignet ist. Und auch der Preis ist konkurrenzfähig. Die präzise Handwerkskunst von Raydafon bedeutet weniger Ausfallzeiten und zuverlässigere Geräte – darauf können sich Industriebetreiber auf der ganzen Welt verlassen.

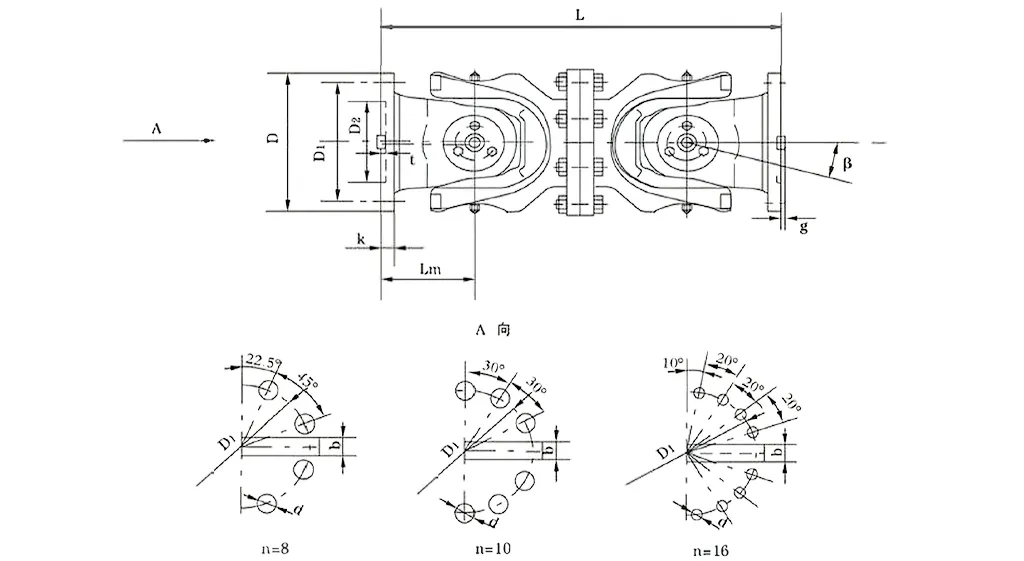

Produktspezifikation

NEIN.	Gyrationsdurchmesser D mm	Nenndrehmoment Tn KN·m	Achsen-Knickwinkel β (°)	Müdes Drehmoment Tf KN·m	Größe (mm)									Gewicht (kg)
					Lmin	D1 (js11)	D2 (H7)	Lm	n-d	k	t	b (h9)	g	Lmin	Zunahme 100mm
SWC180WD	180	12.5	6.3	≤25	440	155	105	110	8-17	17	5	-	-	0.145	52
SWC225WD	225	40	20	≤15	480	196	135	120	8-17	20	5	32	9.0	0.355	82
SWC250WD	250	63	31.5		560	218	150	140	8-19	25	6	40	12.5	0.831	127
SWC285WD	285	90	45		640	245	170	160	8-21	27	7	40	15.0	1.715	189
SWC315WD	315	125	63		720	280	185	180	10-23	32	8	40	15.0	2.820	270
SWC350WD	350	180	90		776	310	210	194	10-23	35	8	50	16.0	4.791	370
SWC390WD	390	250	125		860	345	235	215	10-25	40	8	70	18.0	8.229	524
SWC440WD	440	355	180		1040	390	255	260	16-28	42	10	80	20.0	15.320	798
SWC490WD	490	500	250		1080	435	275	270	16-31	47	12	90	22.5	25.740	1055
SWC550WD	550	710	355		1220	492	320	305	16-31	50	12	100	22.5	46.780	1524
SWC620WD	620	1000	500		1360	555	380	340	10-38	55	12	100	25.0	83.760	2120

* 1. Tf-unter der Wechsellast das Drehmoment, das entsprechend der Dauerfestigkeit zulässig ist.

Anwendungsbereich

Die SWC-Kreuzgelenkkupplung von Raydafon – üblicherweise SWC-Kardanwellen-Kreuzgelenkkupplung genannt – ist nicht nur ein Teil; Es ist ein Muss in Hochleistungsindustriebereichen wie Walzwerken, Hebezeugen und allen Arten von schweren Maschinenaufbauten. Als Universalgelenkkupplung mit hohem Drehmoment leistet sie gute Arbeit bei der Verbindung zweier Getriebewellen, die nicht perfekt ausgerichtet sind, und sorgt so dafür, dass die Leistung auch unter wirklich rauen Arbeitsbedingungen reibungslos übertragen wird.

Lassen Sie uns über die Kernspezifikationen sprechen: Der Gyrationsdurchmesser reicht von φ58 bis φ620, das Nenndrehmoment reicht von 0,15 bis 1000 kN·m und der Achsknickwinkel beträgt nicht mehr als 25°.

Diese Kupplung funktioniert am besten an bestimmten Stellen – etwa wenn Sie eine zuverlässige Hochleistungs-Kreuzgelenkkupplung für den Walzwerksbetrieb oder eine langlebige SWC-Kreuzgelenkwellenkupplung in Hebe- und Materialtransportgeräten benötigen. In diesen Fällen spielt es seine Stärken aus: Selbst unter großer Belastung sorgt es für einen stabilen Betrieb, ohne dass es zu Unordnung oder Ausfällen kommt.

Strukturelle Merkmale

Die SWC-Kreuzgelenkkupplung von Raydafon ist nicht einfach nur zusammengewürfelt – sie wurde mit intelligenter, modernster Technik gebaut, um hervorragend zu funktionieren und im industriellen Einsatz lange zu bestehen. Lassen Sie uns durchgehen, was seine Struktur auszeichnet.

Erstens verfügt es über eine vernünftige und sichere Konfiguration: Wir haben für diese Industrie-Universalgelenkkupplung ein integriertes Gabelkopfdesign verwendet, das Risiken wie sich lösende oder brechende Schrauben verringert. Allein diese Optimierung macht es insgesamt 30–50 % stabiler, sodass es sicher und konstant läuft. Im Vergleich zu herkömmlichen Kupplungen hält es viel länger und vermeidet häufige Probleme an Stellen mit hoher Spannung – wie die Kreuzgelenkkupplungssysteme für schwere Maschinen, die man bei harten Arbeiten sieht.

Hinzu kommt die erhöhte Tragfähigkeit: Diese SWC-Schwerlast-Kreuzgelenkkupplung ist für die Bewältigung großer Gewichte ausgelegt und daher ein Muss an Orten, an denen eine erstklassige Lasthandhabung erforderlich ist, z. B. bei Bergbaumaschinen oder Baumaschinen.

Außerdem wird ein hoher Übertragungswirkungsgrad erreicht – bis zu 98,6 %. Als effiziente Kreuzgelenkkupplung für große Kraftübertragungen reduziert sie den Energieverbrauch und die damit verbundenen Kosten erheblich. Aus diesem Grund ist es die erste Wahl für energiesparende Kreuzgelenkkupplungslösungen in industriellen Hochleistungsübertragungsanlagen.

Und es läuft reibungslos und geräuscharm: Die Übertragung bleibt stabil und der Geräuschpegel liegt normalerweise zwischen 30 und 40 dB(A). Diese geräuscharme Universalgelenkkupplung sorgt für einen geräuscharmen Betrieb, was ideal für Industriestandorte ist, in denen Lärm ein Problem darstellt – und das bei gleichzeitig hoher Zuverlässigkeit.

Kundenrezensionen

⭐⭐⭐⭐⭐ Zhang Wei, Chefingenieur, Henan Mining Equipment Co., Ltd.

Wir haben die Universalkupplung SWC-WD Short Without Flex Flange Type von Raydafon in unsere Bergbaumaschinen eingebaut und sie hat perfekt gepasst. Sein kompaktes Design ist genau das, was wir für enge Räume benötigen, in denen nicht viel Platz übrig ist, und die Konstruktion ist robust genug, um den Betrieb stabil zu halten. Selbst wenn sie unter harten Bedingungen ununterbrochen läuft, lässt uns diese Kupplung nie im Stich – es gibt überhaupt keine Ausfälle. Unser Wartungsteam freut sich darüber, dass es kaum überprüft werden muss, was bedeutet, dass wir die Produktion ohne zusätzlichen Aufwand reibungslos weiterführen können.

⭐⭐⭐⭐⭐ Michael Brown, Betriebsleiter, Texas Steel Works, USA

Unsere Werkstatt in Texas hat die Universalkupplung SWC-WD Short Without Flex Flange Type von Raydafon bestellt, und ehrlich gesagt hat uns die Qualität umgehauen. Die Kupplungen sind sehr gut verarbeitet, die Montage ist ein Kinderspiel und sie halten auch unter Belastung zuverlässig. Was ist mir am meisten aufgefallen? Wie gut es Preis und Leistung in Einklang bringt – diesen optimalen Punkt findet man nicht oft. Es ist nicht einfach, einen Lieferanten zu finden, der dieses Qualitätsniveau dauerhaft liefert, aber Raydafon hat absolut bewiesen, dass sie für uns ein vertrauenswürdiger Partner sind.

⭐⭐⭐⭐⭐ Anna Müller, Instandhaltungsleiterin, Berlin Industrial Solutions, Deutschland

Wir haben Raydafons SWC-WD Short Without Flex Flange Type Universal Coupling in unsere Berliner Gerätelinie aufgenommen und die Ergebnisse waren großartig. Das Produkt selbst fühlt sich grundsolide an, die Schweißarbeiten sind präzise – hier gibt es keine schlampige Arbeit – und bisher hat es wirklich gut gehalten und eine erstklassige Haltbarkeit bewiesen. Im Vergleich zu einigen anderen Marken, die wir hier in Europa verwendet haben, ist diese Kupplung viel zuverlässiger und der Preis ist auch viel wettbewerbsfähiger. Wenn andere Unternehmen auf der Suche nach zuverlässigen Universalkupplungen sind, würde ich Raydafon unbedingt empfehlen.

Produktmerkmale

Die SWC-WD Short Without Flex Flange Type Universal-Kupplung von Raydafon – oft auch SWC-Kardanwellen-Universalgelenkkupplung genannt – ist für enge Industriebereiche konzipiert, wo der Platz begrenzt ist und Sie eine Konstruktion mit fester Länge (keine Teleskopverlängerung) benötigen. Als Universalgelenkkupplung mit hohem Drehmoment überträgt sie das Drehmoment effizient zwischen nicht ausgerichteten Wellen, bewältigt Winkelabweichungen von bis zu 25 Grad und bleibt auch in anspruchsvollen Umgebungen zuverlässig.

Lassen Sie uns über ihre Hauptmerkmale sprechen: Sie verfügt über eine kompakte und starre Struktur – dieser kurze, nicht flexible Flanschaufbau macht sie zu einer zuverlässigen Hochleistungs-Universalgelenkkupplung für den Walzwerksbetrieb und sorgt für zusätzliche Stabilität bei Aufbauten, bei denen die axiale Bewegung minimal ist. Deshalb funktioniert es so gut für Verbindungen mit fester Entfernung in anspruchsvollen Maschinen. Hinzu kommt die hohe Belastbarkeit: Wir verwenden für ihre Herstellung robuste Materialien wie Gusseisen oder legierten Stahl, sodass es sich um eine langlebige SWC-Universalgelenkwellenkupplung in Hebe- und Materialtransportgeräten handelt. Sie trägt große Gewichte und überträgt mehr Drehmoment als andere Kupplungen mit demselben Durchmesser, wodurch sie sich perfekt für schwere Lasten in Bergbau- oder Baumaschinen eignet.

Diese Industrie-Kreuzgelenkkupplung gleicht auch Fehlausrichtungen sehr gut aus – egal, ob es sich um Winkel-, Parallel- oder Axialfehler handelt, sie beeinträchtigt weder die Drehzahl noch die Drehmomentübertragung. Das bedeutet einen reibungslosen Betrieb in Kreuzgelenkkupplungssystemen für schwere Maschinen. Und es ist effizient bei der Kraftübertragung: Mit einem Wirkungsgrad von bis zu 98,6 % hält diese Hochleistungs-Universalgelenkkupplung von SWC den Energieverlust gering und ist somit eine effiziente Universalgelenkkupplung für die große Kraftübertragung in Hochleistungs-Industrieanlagen.

Darüber hinaus ist es auf Energieeinsparung und einen geräuscharmen Betrieb ausgelegt. Wenn Sie energiesparende Universalgelenkkupplungslösungen benötigen, ist dies die erste Wahl und senkt die Betriebskosten. Und der Geräuschpegel liegt zwischen 30 und 40 dB(A), sodass diese geräuscharme Universalgelenkkupplung genau an Industriestandorten geeignet ist, an denen Lärm ein Problem darstellt.

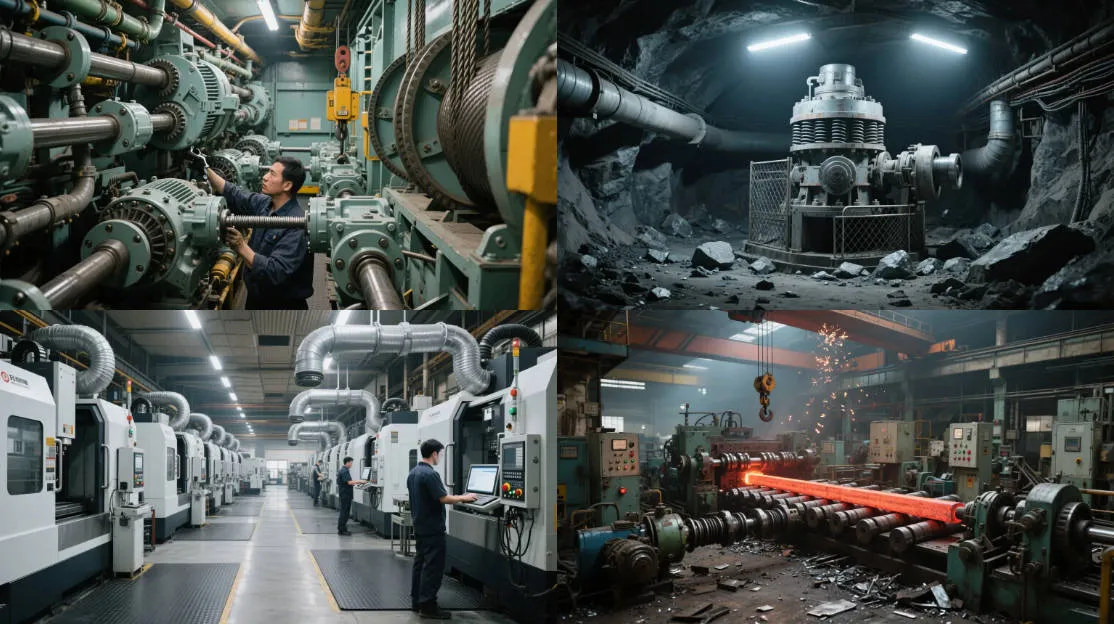

Produktanwendung

Die Universalkupplung von Raydafon findet ihren Platz in allen Arten von Schwerlastanlagen – zum Beispiel in Walzwerken, Hebemechanismen und einer ganzen Reihe robuster schwerer Maschinensysteme. Nehmen Sie unsere Universalgelenkkupplung mit hohem Drehmoment: Sie eignet sich hervorragend zur Verbindung zweier Getriebewellen, die nicht in einer Reihe stehen, und sorgt dafür, dass die Kraft auch unter schwierigen Arbeitsbedingungen reibungslos verläuft, insbesondere an Stellen, an denen der Platz knapp ist und Sie eine starre, nicht teleskopierbare Konstruktion benötigen.

Diese Kupplung glänzt in bestimmten Situationen wirklich – etwa wenn Sie eine zuverlässige Hochleistungs-Kreuzgelenkkupplung für den Walzwerksbetrieb oder eine langlebige SWC-Kreuzgelenkwellenkupplung in Hebe- und Materialtransportgeräten benötigen. In diesen Fällen bleibt der Betrieb auch bei extremer Belastung und begrenztem Platz stabil und ohne Störungen.

Wenn es um industrielle Universalgelenkkupplungsanwendungen geht, zeichnet sich unsere SWC-WD-Variante durch intelligente Technik aus, die für eine bessere Leistung und eine längere Lebensdauer sorgt. Lassen Sie uns über seine Hauptstruktur sprechen: Es verfügt über einen vernünftigen, sicheren Aufbau mit einem integrierten Gabelkopfdesign – dadurch werden Probleme wie sich lösende oder brechende Schrauben beseitigt und die Gesamtfestigkeit um 30–50 % erhöht. Das bedeutet, dass es sicher und zuverlässig läuft, länger hält als Modelle alter Bauart und häufige Ausfälle an stark beanspruchten Stellen, wie z. B. Kreuzgelenk-Kupplungssystemen schwerer Maschinen, vermeidet.

Darüber hinaus kann sie weitaus mehr Last bewältigen – wir haben sie für die Aufnahme schwererer Gewichte entwickelt. Daher eignet sich diese SWC-Schwerlast-Universalgelenkkupplung perfekt für Orte, an denen eine harte Lasthandhabung erforderlich ist, wie z. B. Bergbau- oder Baumaschinen. Außerdem überträgt es die Kraft äußerst effizient und erreicht einen Übertragungswirkungsgrad von bis zu 98,6 %. Als effiziente Universalgelenkkupplung für große Kraftübertragungen reduziert sie den Energieverbrauch und die damit verbundenen Kosten und ist damit die erste Wahl für energiesparende Universalgelenkkupplungslösungen in industriellen Hochleistungsübertragungsanlagen.

Und es läuft reibungslos und kaum geräuschvoll – die Übertragung bleibt stabil und der Geräuschpegel liegt normalerweise zwischen 30 und 40 dB(A). Diese geräuscharme Universalgelenkkupplung sorgt für einen geräuscharmen Betrieb, was sich ideal für Industriestandorte eignet, in denen Lärm ein Problem darstellt, und sorgt gleichzeitig für ein hohes Maß an Zuverlässigkeit.

Über Raydafon

Raydafon ist nicht nur ein anderer Name für Getriebeteile – wir sind ein führender Hersteller und Lieferant von Hochleistungs-Getriebekomponenten und Industriemaschinenlösungen und haben einen starken Fokus auf Produkte wie die SWC-Kardanwellen-Kreuzgelenkkupplung. Wir haben angefangen, mit den Anforderungen globaler Industrien Schritt zu halten, während sie sich weiterentwickeln, und im Laufe der Zeit haben wir ein komplettes Sortiment aufgebaut: Getriebe, Antriebswellen, Hydraulikzylinder, Riemenscheiben, Präzisionsmaschinenwerkzeuge – alles dafür gemacht, die Leistung von Agrar- und Schwerlastsektoren zu steigern. Wir legen großen Wert auf Innovation, deshalb können wir zuverlässige Hochleistungs-Universalgelenkkupplungen für Walzwerksbetriebe liefern, die selbst in die komplexesten Systeme problemlos passen.

Auch unsere Einrichtungen sind erstklassig – wir verfügen über CNC-Werkstätten, Schleif- und Wärmebehandlungsgeräte sowie fortschrittliche 3D-Messsysteme. Wir halten uns an strenge Qualitätsstandards wie ISO9001/TS16949 und diese Konfiguration ermöglicht es uns, Universalgelenkkupplungslösungen mit hohem Drehmoment herzustellen, die das Drehmoment großartig übertragen und Fehlausrichtungen wie ein Profi bewältigen. Nehmen Sie zum Beispiel unsere langlebige SWC-Universalgelenkwellenkupplung für Hebe- und Materialtransportgeräte – sie wurde für Orte entwickelt, an denen starke Lasttragkraft erforderlich ist. Und unser Industrie-Kreuzkupplungs-Sortiment? Es deckt alle Arten von Anwendungen ab, bei denen es auf Präzision und Robustheit ankommt.

Achtzig Prozent unserer Produktion werden exportiert – in die USA, nach Deutschland, Japan, Italien, Malaysia, Australien und in den Nahen Osten. Wir verfügen auch über starke Netzwerke in China, Südkorea, Großbritannien, Singapur, den USA und Spanien und sind daher weltweit solide aufgestellt. Diese Reichweite ermöglicht es uns, maßgeschneiderte SWC-Optionen für Hochleistungs-Universalgelenkkupplungen anzubieten – genau auf die Bedürfnisse unserer Kunden zugeschnitten, beispielsweise bei Universalgelenkkupplungssystemen für schwere Maschinen, bei denen die Stabilität unter extremen Belastungen nicht verhandelbar ist.

Wir legen Wert auf Nachhaltigkeit und darauf, Lösungen zu entwickeln, bei denen der Kunde an erster Stelle steht. Aus diesem Grund entwickeln wir energiesparende Universalgelenkkupplungslösungen, die einen Übertragungswirkungsgrad von bis zu 98,6 % erreichen und so den Energieverbrauch in Hochleistungsanlagen senken. Ganz gleich, ob Sie eine effiziente Kreuzgelenkkupplung für große Kraftübertragungen oder eine geräuscharme Kreuzgelenkkupplung für Industriestandorte benötigen, an denen Lärm ein Problem darstellt, für unsere Produkte ist ein umfassender Kundendienst inbegriffen. So sind wir zu einem vertrauenswürdigen Partner in der Getriebeindustrie geworden – wir verkaufen nicht nur Teile, wir unterstützen sie auch.
