Die nichtelastischen geschweißten Universalkupplungen SWC-WH ohne flexible Schweißung von Raydafon nutzen Schweißverbindungen, um eine zuverlässige Übertragung zu gewährleisten, was sie zu einer zuverlässigen Wahl für Hochlastanwendungen wie metallurgische und Bergbauausrüstung macht. Wir sind ein Hersteller von physischen Kupplungen in China. Als zuverlässiger Hersteller bieten wir eine stabile Versorgung und können Details an die Spezifikationen Ihrer Ausrüstung anpassen. Für Preisdetails kontaktieren Sie uns bitte direkt.
Geschweißtes Joch · Kein flexibles Element · OEM-bereit

SWC-WH ohne Flexschweiß-Universalkupplung fürHochleistungs-Antriebswellen

Eine starre Kardankupplung vom Schweißtyp, die für Walzwerke, Kräne, Bergbau- und metallurgische Antriebe entwickelt wurde. Das geschweißte Joch verhindert das Lösen von Schraubenverbindungen. Präzisionsnadellager halten die Reibung gering. Bohrung 100–550 mm, Drehmoment bis zu 710 kN·m, 35CrMo-legierter Stahl, ISO 9001-Produktion in Ningbo, China.

Langweilig100 – 550 mm
Nenndrehmoment1,25 – 710 kN·m
Faltwinkel15° – 25°
Material35CrMo-Stahl
Mindestbestellmenge1 Stück
Vorlaufzeit15 – 30 Tage

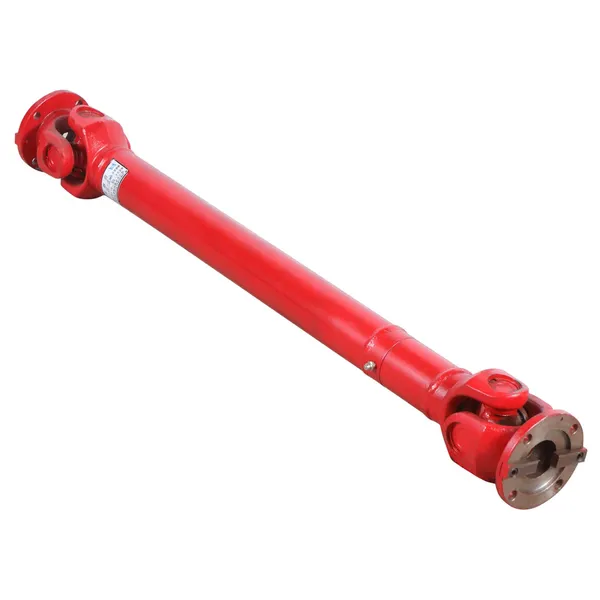

SWC-WH without flex welding type universal coupling welded yoke product photo

01Was ist eine SWC-WH ohne Universalkupplung vom Typ Flex Welding?

Der SWC-WH ist einstarre KreuzgelenkkupplungDas Drehmoment wird über ein geschweißtes Joch und ein zentrales Kreuz übertragen, das auf Präzisionsnadellagern läuft. Im Gegensatz zu flexiblen Kupplungen enthält eskein elastisches ElementEs gibt also kein Gummi, kein Federpaket und kein ausgleichendes Flexelement, das sich abnutzen könnte. Das macht ihn zur bevorzugten Wahl, wenn der Antrieb es erforderthohes Drehmoment, hohe Schockfestigkeit und lange Lebensdauerstatt Torsionsdämpfung.

Das geschweißte Joch ist der wesentliche Unterschied zu geschraubten Jochkonstruktionen. Unter ständiger Vibration können sich Schraubverbindungen lockern, was zu Verschleiß, Spiel und schließlich zum Ausfall führen kann. Durch Schweißen wird dieser Fehlermodus vollständig beseitigt. Für Einkäufer bei der BeschaffungUniversalkupplungen für industrielle AntriebswellenDies führt zu weniger Wartungsstopps und geringeren Gesamtbetriebskosten über die gesamte Lebensdauer der Kupplung.

Wenn Ihre Anwendung Torsionsnachgiebigkeit anstelle von Steifigkeit erfordert, vergleichen Sie sie mit demStandard-Flex-Schweißtyp SWC-BHoder die lange SpanneSWC-CH-Langflex-Schweißtyp, die ein flexibles Element zwischen den beiden Jochen hinzufügen.

02Technische Spezifikationen des SWC-WH: Bohrungs-, Drehmoment- und Fehlausrichtungsbereich

In der folgenden Tabelle sind alle Standardgrößen der SWC-WH-Serie aufgeführt. Passen Sie damit Ihren Wellendurchmesser, das erforderliche Nenndrehmoment und die verfügbare Einbaulänge an, bevor Sie ein Angebot anfordern. Kundenspezifische Bohrungen, Keilnuten und Längen sind auf Anfrage erhältlich.

SWC-WH ohne flexible Schweiß-Universalkupplung – Vollständige Größentabelle

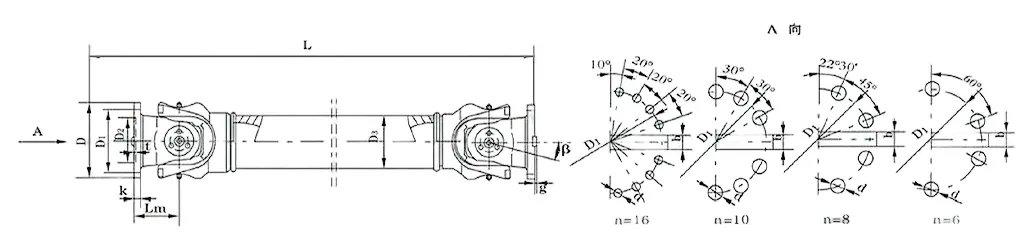

Modell D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Trägheit (kg·m²) Gewicht (kg)
Lmin +100mm Lmin +100mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Nur eckig

SWC-WH gleicht Winkelfehlausrichtungen bis zu 15°–25° aus. Für eine axiale Bewegung kombinieren Sie es mit einer verschiebbaren Keilwelle.

Drehmomentauswahl

Wenden Sie je nach Stoßstärke und Arbeitszyklus einen Betriebsfaktor von 1,5–2,5 auf das Nenndrehmoment an.

Bohrungsanpassung

Die oben aufgeführten Standardbohrungen D1 js11 / D2 H7. Kundenspezifische abgestufte oder verzahnte Bohrungen verfügbar.

Flanschalternative

Wenn Ihre Welle eine Flanschschnittstelle verwendet, sehen Sie sich die anSWC-WF-Flanschtypin der gleichen Serie.

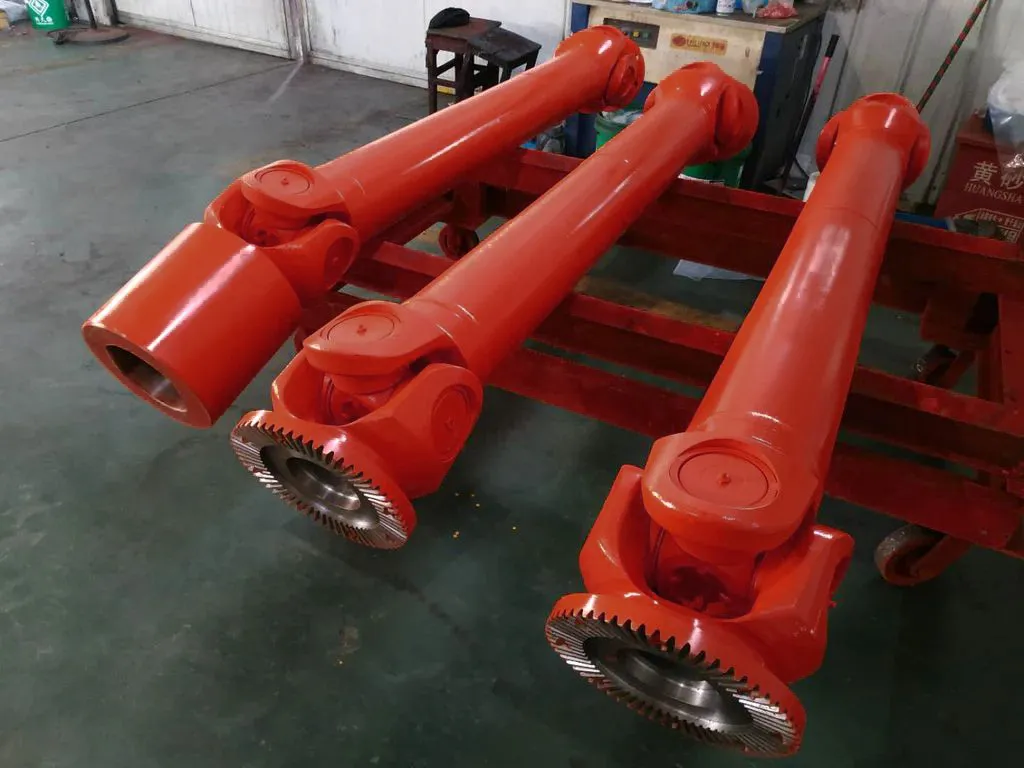

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Warum Käufer geschweißte Jochkupplungen für Hochleistungsmaschinen wählen

Beschaffungsingenieure entscheiden sich aus drei kommerziellen Gründen für den SWC-WH:geringere Ausfallzeiten, weniger Austauschzyklen und geringere Gesamtkosten pro Betriebsstunde.

  • Kein Lösen der Schraubverbindungen.Das geschweißte Joch beseitigt den Vibrations-Lockerungs-Fehlermodus, der die Lebensdauer von verschraubten Jochkupplungen in Walzwerken und Brechern verkürzt.
  • Hohe Drehmomentdichte.Bis zu 710 kN·m Nenndrehmoment in einem kompakten Gehäuse, das die meisten schweren Antriebswellenaufgaben abdeckt.
  • Präzisionsnadellager.Geringe Reibung, hoher Wirkungsgrad und ein langes Fettintervall reduzieren den Wartungsaufwand.
  • 35CrMo-legierter Stahl.Wärmebehandelt für Verschleiß-, Ermüdungs- und Stoßbeständigkeit im Bergbau, in der Metallurgie und in Meeresumgebungen.
  • Große Winkeltoleranz.Eine Kompensation von 15°–25° reduziert die Ausrichtungskosten während der Installation.
  • Wartungsfreundliches Design.Austauschbare Verschleißteile verlängern die wirtschaftliche Lebensdauer der Kupplung über einen einzigen Austauschzyklus hinaus.

04Wo SWC-WH-Kupplungen verwendet werden: Anwendungen und Branchen

Die SWC-WH wird überall dort eingesetzt, wo eine starre Kupplung mit hohem Drehmoment anhaltenden Stößen und Vibrationen standhalten muss. Zu den typischen Installationen gehören:

Stahlwalzwerke Metallurgische Linien Laufkrane Hafenhebemaschinen Bergbauförderer Brecher und Bohranlagen Schiffsantrieb Deckmaschinen Zement- und Papierantriebe Hochleistungsprüfstände Antriebe für erneuerbare Energien Chemische Prozesslinien

Wenn Ihr Antrieb auch eine axiale Verschiebung oder Torsionsnachgiebigkeit erfordert, lesen Sie die vollständige AnleitungUniverselles Kupplungsprogrammoder die AlternativeZahnradkupplungsseriebevor Sie angeben.

05Kundenspezifische SWC-WH-Kupplungen: OEM-, Private-Label- und zeichnungsbasierte Produktion

Raydafon ist einHersteller von OEM-Universalkupplungen, kein Handelsunternehmen. Die kundenspezifische Anpassung erfolgt in unserer eigenen ISO 9001-Anlage in Ningbo, China.

Bohrung und Keilnut

D1 js11, D2 H7 oder benutzerdefinierte Toleranz. Passfeder-, Keil- oder Schrumpfscheibenschnittstelle.

Flanschmuster

Lochkreis, Führungsdurchmesser und Schraubenanzahl abgestimmt auf Ihre Gegenflanschzeichnung.

Länge und Balance

Lmin und verlängerte Längen. Dynamische Auswuchtsorten für schnelllaufende Wellen.

Beschichten und Markieren

Lackierung, Schwarzoxid, Verzinkung. Typenschild und Kennzeichnung mit Eigenmarke.

Senden Sie eine PDF-, DWG-, DXF- oder STEP-Zeichnung mit Ihren Wellenabmessungen und der Einschaltdauer. Unsere Ingenieure geben Ihnen innerhalb von 24 Stunden eine umfassende Empfehlung und ein Angebot.

06Qualitätskontrolle, Zertifizierungen und 12 Monate Garantie

Jede SWC-WH-Kupplung durchläuft vor dem Versand einen dokumentierten Prüfweg. Dies ist der Beweispfad, auf den sich ausländische Käufer bei der Lieferantengenehmigung und Eingangskontrolle verlassen.

  • ISO 9001 zertifizierter Herstellungsprozess
  • Eingehende Stahlüberprüfungs- und Wärmebehandlungsaufzeichnungen
  • Maßprüfbericht für Bohrung, Keilnut und Lmin
  • Schweißnahtprüfung an der Jochverbindung
  • Lagersitz- und Rotationstest vor dem Verpacken
  • 12 Monate eingeschränkte Garantie auf Herstellungsfehler

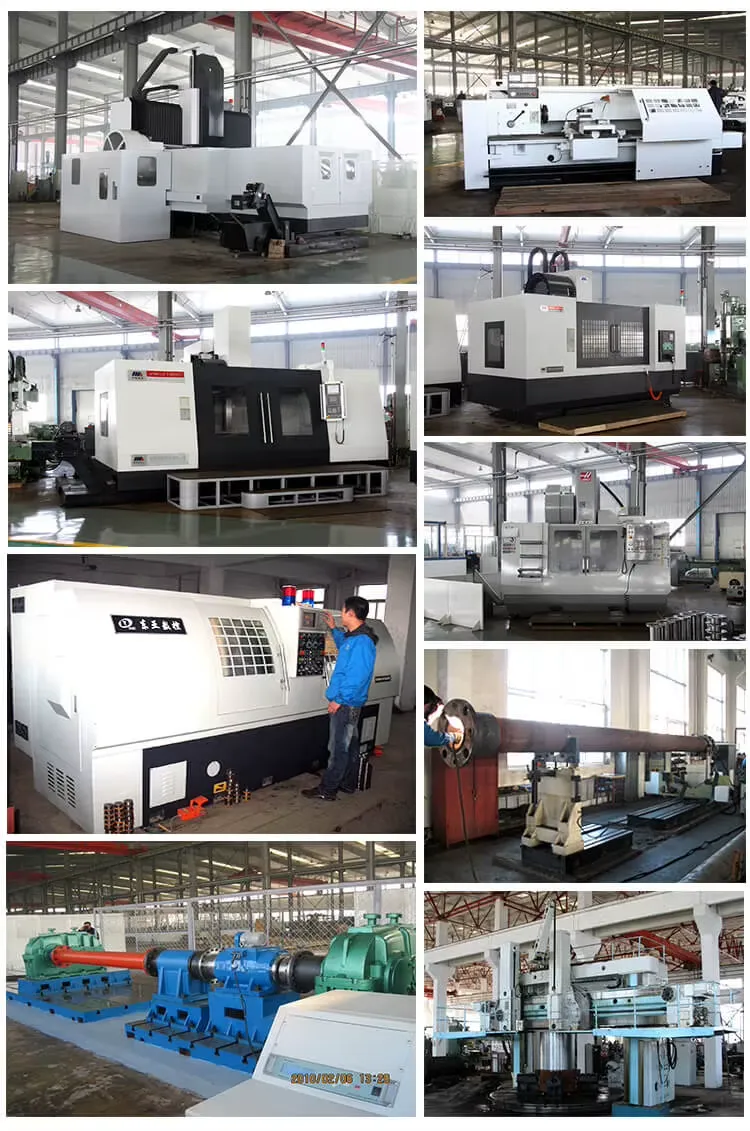

Raydafon universal coupling manufacturing workshop Ningbo China
