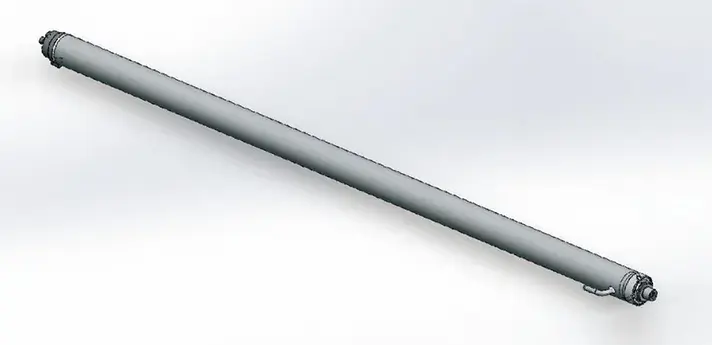

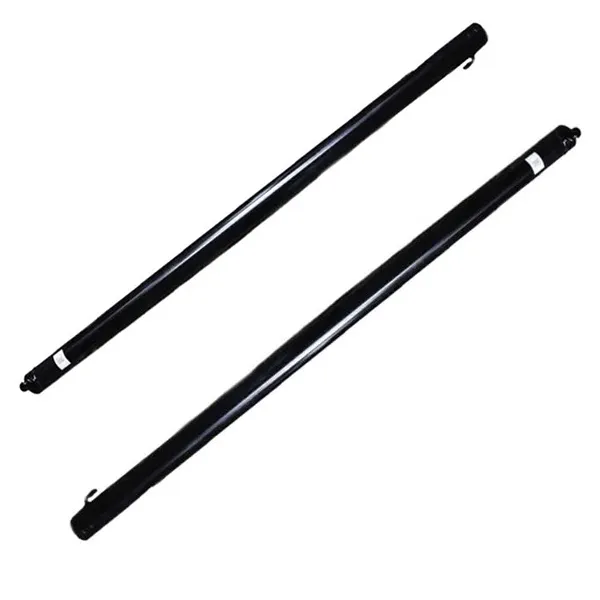

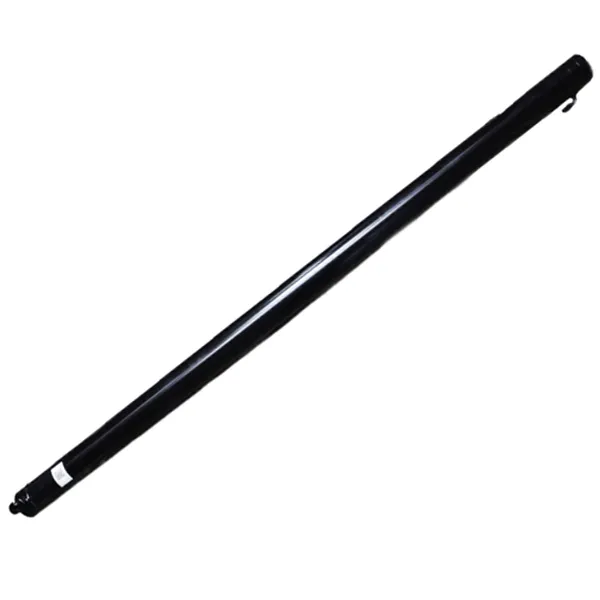

Der Hubzylinder des Gabelstaplers ist der am Mast montierte vertikale Hydraulikzylinder, der den Gabelträger hebt und senkt. Raydafon fertigt es aus hochfestem Stahl mit einem darauf abgestimmten Kolben und einer optimierten Dichtringstruktur, die Ölleckagen und Verschleiß reduziert. Fortschrittliche Modelle verfügen über eine Puffervorrichtung, die harte Stöße bei vollem Hub verhindert, zerbrechliche Ladung schützt und den Verschleiß des Mastes verringert.
Beide Zylinder arbeiten während eines Hebe- und Platzierungszyklus zusammen: Der Bediener neigt den Mast, um die Last auszurichten, und hebt dann den Schlitten mit dem Hubzylinder an. Durch die Kombination der beiden Zylinder aus derselben Fabrik bleibt die hydraulische Reaktion konsistent und die Ersatzteilhaltung wird vereinfacht. Das gesamte Sortiment ist im aufgeführtHydraulikzylinder für GabelstaplerKategorie.
Alle fünf Modelle verfügen über das gleiche Gehäuse aus hochfestem Stahl und die gleiche Dichtungsringarchitektur. Wählen Sie das Modell, das zu Ihrem Gabelstaplermast und Installationsabstand passt, oder senden Sie Ihre OEM-Zeichnung für eine individuelle Konstruktion.
Passt Ihr Installationsabstand nicht? Senden Sie die OEM-Zeichnungsnummer oder ein physisches Muster. Raydafon führt ein Reverse Engineering durch, erstellt ein Muster und gibt anhand derselben Zeichnung ein Angebot für die Charge ab. Informationen zum größeren Sortiment an Hydraulikzylindern für andere mobile Maschinen finden Sie unterHydraulikzylinderKategorie.
Verschleißfestigkeit und Verarbeitungsbeständigkeit sind Grundvoraussetzungen. Bei stark beanspruchten Lastkraftwagen im täglichen Einsatz weist die Zylinderoberfläche nach längerem Einsatz kaum sichtbare Abnutzungserscheinungen auf.
Kolbengeometrie und Dichtringprofil sind als Set aufeinander abgestimmt. Nachdem die Struktur des Dichtrings optimiert wurde, sinken die Ölleckage-Fehler deutlich – ein Kunde berichtete von einer etwa halbierten Wartungshäufigkeit.
Der Zylinder reagiert sofort auf Hebeleingaben. Bediener können bei dringenden Hebevorgängen schnell vorgehen oder langsamer fahren, um bei zerbrechlicher Ladung eine genaue Positionierung zu gewährleisten – ohne Verzögerung, ohne Sprünge.
Der Endlagenpuffer verlangsamt den Kolben, wenn die Gabel die Mastspitze erreicht. Kein harter Stoß, keine Vibration – das schont zerbrechliche Güter und reduziert den strukturellen Verschleiß am Mast.
Die fünf Standardmodelle decken die meisten Gabelstaplermasten ab. Einbauabstände von 1658 mm bis 1808 mm passen zu gängigen Lager- und Logistikfahrzeugen.
Bewertet für 17,5–18,1 MPa. Der aufeinander abgestimmte Kolben- und Dichtungssatz hält den Druck auch bei häufigen Auf-Ab-Zyklen stabil und ohne Drift.
Die optimierte Dichtungsstruktur reduziert Leckagen in staubigen Lagerhallen und feuchten Umgebungen. Eine geringere Wartungshäufigkeit senkt direkt die Betriebskosten.
Fortgeschrittene Modelle verlangsamen den Kolben am Ende des Hubs und verhindern so einen harten Aufprall auf zerbrechliche Ladung und reduzieren den Verschleiß am Mast und am Zylinder selbst.
Senden Sie eine Gabelstaplermarke und eine Modell- oder Zeichnungsnummer. Raydafon führt eine Rückentwicklung, Bemusterung und ein Angebot für eine kundenspezifische Charge anhand derselben Zeichnung durch.
Hergestellt im Raydafon-eigenen Werk in Ningbo. Kunden arbeiten direkt mit dem Hersteller zusammen, mit schneller After-Sales-Reaktion und stabiler Chargenqualität.
Containerbeladung, Palettenkommissionierung und Regalumlagerung. Die reaktionsschnelle Hubsteuerung beschleunigt die Handhabung von Standardpalettenladungen.
Schwere oder unregelmäßige Industrielasten, bei denen der Bediener zum Stapeln eine genaue Höhenkontrolle an der Mastspitze benötigt.
Kontinuierliche Umgebungen mit starkem Zyklus. Puffervorrichtung und verschleißarme Dichtungen sorgen dafür, dass der Zylinder Tausende von Zyklen pro Schicht durchläuft.
Gabelstaplerhändler und Aftermarket-Lieferanten, die einen zuverlässigen OEM-äquivalenten Hubzylinder für gängige LKW-Modelle benötigen. Sowohl Lagerware als auch Sonderanfertigung möglich.
Senden Sie Marke und Modell des Gabelstaplers, Tonnage, erforderlichen Hub, Anschlussgröße, Menge und Zielhafen.
Raydafon bestätigt, ob ein Standardmodell (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) passt oder ob eine Sonderanfertigung erforderlich ist.
Bei Sonderanfertigungen entwickelt Raydafon das OEM-Teil zurück, erstellt ein Muster und bestätigt mit dem Käufer Bohrung, Hub, Installationsabstand und Anschlussabmessungen.
Der Zylinderkörper aus hochfestem Stahl ist auf Toleranz geschliffen. Die Kolbenstange ist geschliffen und hartverchromt, um Verschleißfestigkeit zu gewährleisten.
Kolben, Dichtungen, Führungsbuchse und Puffervorrichtung sind montiert. Der Pufferhub ist so abgestimmt, dass der Anschlag bei Nenndruck stoßfrei ist.
Die Zylinder sind in Holzkisten mit Rostschutzöl und schützenden Endkappen verpackt. Versand per See-, Luft- oder Expressversand mit Packliste, Rechnung und Prüfbericht.
Ein Zertifikat über das Material des Zylinderkörpers und der Stange sowie ein Datenblatt zur Dichtungsmasse liegen jeder Lieferung bei.
Jede Flasche wird vor dem Verpacken einem Drucktest bei Nenndruck unterzogen. Leckage, Hubglätte und Anschlusspassung werden aufgezeichnet.

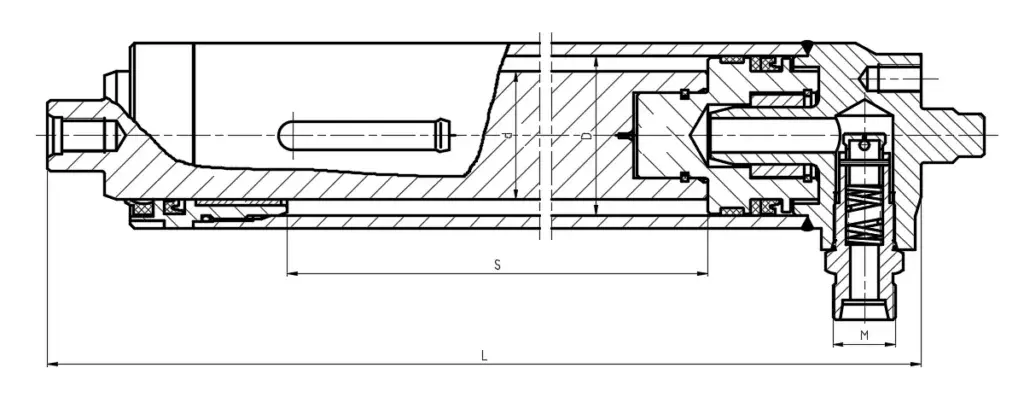

Bohrung, Stange, Hub, Installationsabstand und Anschlussabmessungen anhand der bestellten Spezifikation oder Kundenzeichnung aufgezeichnet.
Holzgehäuse mit Rostschutzöl und schützenden Endkappen. Große Flaschenchargen palettiert und umreift für den Seetransport.
Ein Gabelstapler-Hubzylinder ist der am Mast installierte vertikale Hydraulikzylinder, der den Gabelträger hebt und senkt. Er wandelt den hydraulischen Druck in eine lineare Bewegung entlang der vertikalen Achse um und ist neben dem Kippzylinder und dem Lenkzylinder einer der drei zentralen Hydraulikzylinder eines Gabelstaplers.
Der Hubzylinder bewegt sich vertikal und steuert die Höhe des Gabelträgers. Der Kippzylinder bewegt sich horizontal und steuert den Vorwärts- und Rückwärtswinkel des Mastes. Beim Heben oder Positionieren einer Last arbeiten beide zusammen. Raydafon stellt beides her und der Kippzylinder ist auf der Website separat aufgeführt.
Der Arbeitsdruck beträgt je nach Modell 17,5 MPa oder 18,1 MPa. Die Bohrungs- und Stangenabmessungen sind auf diesen Druckbereich abgestimmt, sodass der Zylinder den Druck bei kontinuierlichen Hubzyklen stabil hält.
Zylinderkörper und Kolbenstange bestehen aus hochfestem Stahl. Der Dichtungssatz verwendet eine verschleißfeste Mischung mit einer optimierten Dichtringstruktur. Diese Struktur reduziert Öllecks und -verschleiß, was die Lebensdauer in staubigen Lagerhallen oder feuchten Umgebungen verlängert.
Bei fortgeschrittenen Raydafon-Modellen verfügt der Zylinder über eine Puffervorrichtung am Ende des Hubs. Wenn die Gabel die Spitze des Mastes erreicht, bremst der Puffer den Kolben ab, sodass kein lautes „Klackern“ oder Vibrationen auftritt. Dies schützt zerbrechliche Ladung und reduziert den Stoßverschleiß am Mast und am Zylinder selbst.
Die fünf Standardmodelle decken gängige Elektro- und Dieselstapleranwendungen ab. Der Einbauabstand reicht von 1658 mm bis 1808 mm, sodass für die meisten Standardmasten ein passendes Modell vorhanden ist. Für OEM-Masten oder ältere LKWs unterstützt Raydafon kundenspezifische Bohrung, Hub und Installationsabstand.
Die Mindestbestellmenge beträgt 50 Einheiten pro Modell. Die Vorlaufzeit für große Mengen beträgt 25–35 Tage nach Anzahlung und Zeichnungsfreigabe, abhängig von der Komplexität des Modells und der Bestellmenge.
Senden Sie Ihr Gabelstaplermodell und die Tonnage, den erforderlichen Hub, die Anschlussgröße, die Menge und den Zielhafen. Raydafon bestätigt das Modell oder entwirft eine Sonderanfertigung und unterbreitet dann ein FOB-Ningbo-Angebot mit Lieferzeit und Verpackungsdetails.
Senden Sie Ihr Gabelstaplermodell und die Tonnage, den erforderlichen Hub, die Anschlussgröße und die Bestellmenge. Raydafon bestätigt das Standardmodell oder entwirft eine Sonderanfertigung und unterbreitet dann ein FOB-Ningbo-Angebot mit Lieferzeit und Verpackungsdetails.
