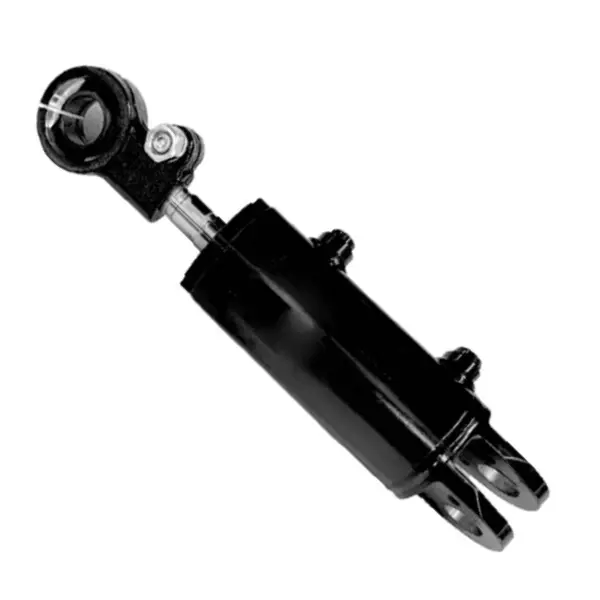

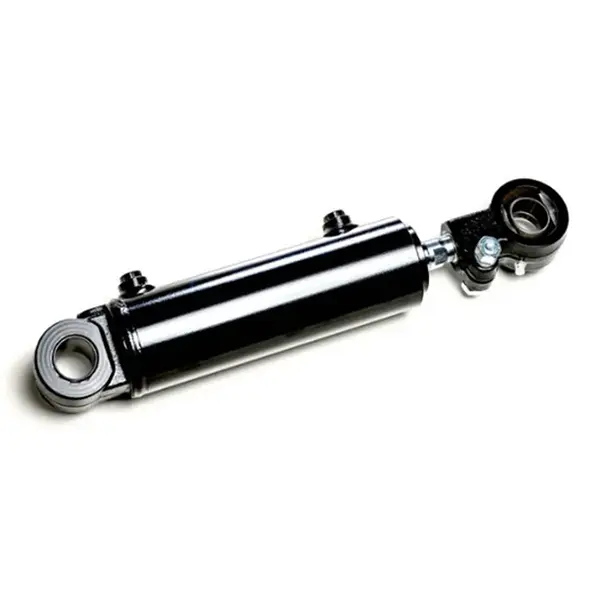

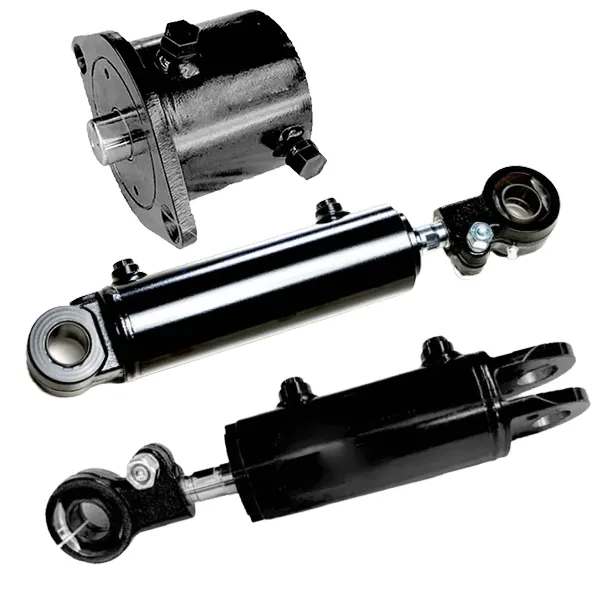

Kippzylinder für Gabelstapler

Der Gabelstapler-Neigungszylinder von Raydafon ist ein speziell entwickelter Hydraulikzylinder zur Steuerung der Gabelmastneigung bei Gabelstaplern mit 1,5 bis 18 Tonnen. Hergestellt aus hochfestem Stahl mit aufeinander abgestimmtem Kolben, Zylinderkörper, Stange und Dichtungssatz. Arbeitsdruck 7–14 MPa, keine Druckschwankungen unter Last. Standardbohrungsdurchmesser 60–100 mm, Stangendurchmesser 25–40 mm, Hub 32–193 mm. Die Schraubbefestigung und die Sicherungsringverbindung ermöglichen den Austausch der Öldichtung in wenigen Minuten, ohne dass der Mast entfernt werden muss. Geeignet für Lager-, Fabrik- und Hafenbetriebe. Für OEM-Gabelstaplermarken sind kundenspezifische Bohrungs-, Hub- und Installationsabstände verfügbar. Mindestbestellmenge 50 Einheiten, 25–35 Tage Vorlaufzeit für große Mengen. Senden Sie uns das Gabelstaplermodell, die erforderliche Bohrung/Hub und die Menge für ein Angebot.
Raydafon OEM · Ersatzteile für Gabelstapler

Kundenspezifischer Gabelstapler-Kippzylinder für 1,5-18-Tonnen-Gabelstapler – Direktlieferung des OEM-Herstellers

Der Kippzylinder des Gabelstaplers ist die hydraulische Komponente, die die Vorwärts- und Rückwärtsneigung des Masts und der Gabeln steuert. Raydafon stellt Kippzylinder für 1,5-18-Tonnen-Gabelstapler aus hochfestem Stahl und einem passenden Kolben-/Stangen-/Dichtungssatz her. Der Arbeitsdruck liegt unter Last stabil bei 7–14 MPa. Die Schraubbefestigung und eine Sicherungsringverbindung ermöglichen den Austausch der Öldichtung in wenigen Minuten, ohne dass der Mast entfernt werden muss. Geeignet für Lagerbeladung, Fabrikhub und Hafenumschlag.

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 Tonnen
7-14 MPa Arbeitsdruck
Φ60-100 mm Bohrungsdurchmesser
Φ25-40 mm Stabdurchmesser
32-193 mm Schlaganfall
3,4-22 kg Stückgewicht
Produktanatomie

Im Inneren des Kippzylinders – 25 aufeinander abgestimmte Teile

Der Zylinder wird nicht aus handelsüblicher Hardware zusammengebaut. Kolben, Zylinderkörper, Kolbenstange und Dichtungssatz werden als Satz aufeinander abgestimmt, ähnlich wie ein erfahrener Monteur ein aufeinander abgestimmtes Paar von Hand fertigstellt. Deshalb läuft der Zylinder über Jahre hinweg stabil unter hohem Druck, ohne den Stopfbuchsdruck zu verlieren.

Unterschiedliche Gabelstapler-Tonnagen erfordern unterschiedliche Innendurchmesser und Hübe, daher muss das Kippzylindermodell zum Stapler passen. Raydafon hat sieben Standardmodelle von QA20V500 bis A45M300 auf Lager und produziert und kann ein kundenspezifisches Modell anhand einer Kundenzeichnung erstellen. Für LKWs, die stattdessen die Vertikalhubfunktion benötigen, produziert Raydafon auch dieGabelstapler-Hubzylinder.

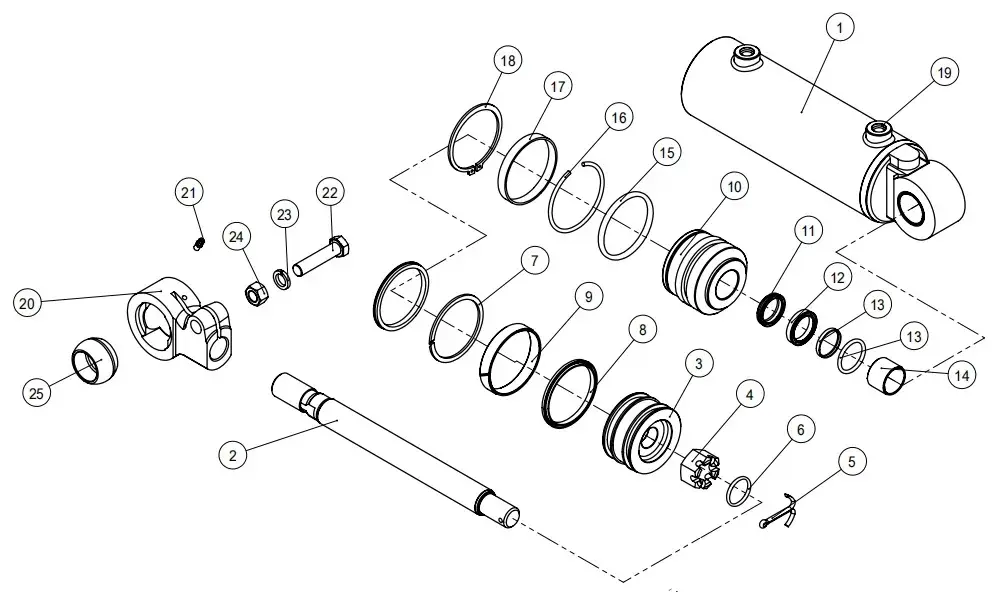

Forklift tilt cylinder parts anatomy
Nummeriertes Teilediagramm – 25 aufeinander abgestimmte Komponenten

25-teilige Komponentenliste

Die Teile sind unten nummeriert, um der Explosionsansicht zu entsprechen. Die Nummern 1-25 entsprechen dem Diagramm oben.

01Zylindergehäuse kpl
02Kolbenstange
03Kolben
04Sechskantmutter
05Splinte
06O-Ring
07Hinterring
08Lochdichtung
09Verschleißring
10Führer Bush
11Staubwischer
12U-Ring
13Stangendichtung
14Du Bush
15O-Ring
16Runder Draht
17Schlüsselring
18Sicherungsringe für Welle
19Stecker
20Gabelkopf
21Schmiernippel
22Bolzen
23Federscheiben
24Nuss
25Sphärisches Lager

Standardmodellmatrix – Sieben Bohrungs-/Hubkombinationen

Wählen Sie das Modell, das zu Ihrer Gabelstapler-Tonnage und Ihrem Montagemuster passt, oder senden Sie Ihre OEM-Zeichnung für eine individuelle Konstruktion. Alle unten aufgeführten Modelle verfügen über die gleiche abgestimmte Kolben-/Stangen-/Dichtungsarchitektur.

Zeichnungsnummer Bohrung ΦD Stab Φd Schlaganfall S Installieren. L Druck Hafen Gewicht
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14×1,5 3,4 kg
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2 kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16×1,5 17 kg
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6 kg
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12 kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13 kg
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16×1,5 22 kg

Sie können Ihr Modell nicht finden? Senden Sie die OEM-Zeichnungsnummer oder ein physisches Muster. Raydafon führt ein Reverse Engineering durch, erstellt ein Muster und gibt anhand derselben Zeichnung ein Angebot für die Charge ab. Das breitere Sortiment an Hydraulikzylindern für Gabelstapler finden Sie unterHydraulikzylinder für GabelstaplerKategorie.

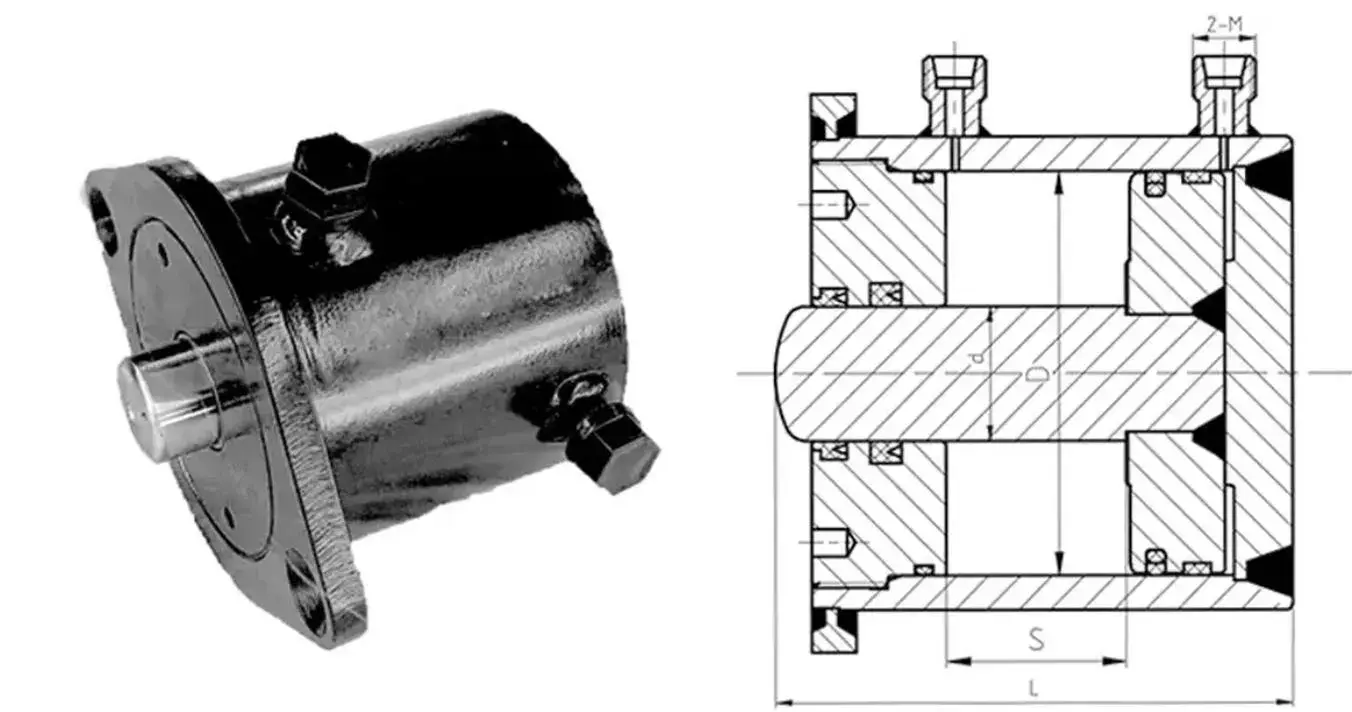

Forklift tilt cylinder dimension drawing 1
Modell QA20V500-405000-000 · Φ60 × Φ30 × 32 Hub

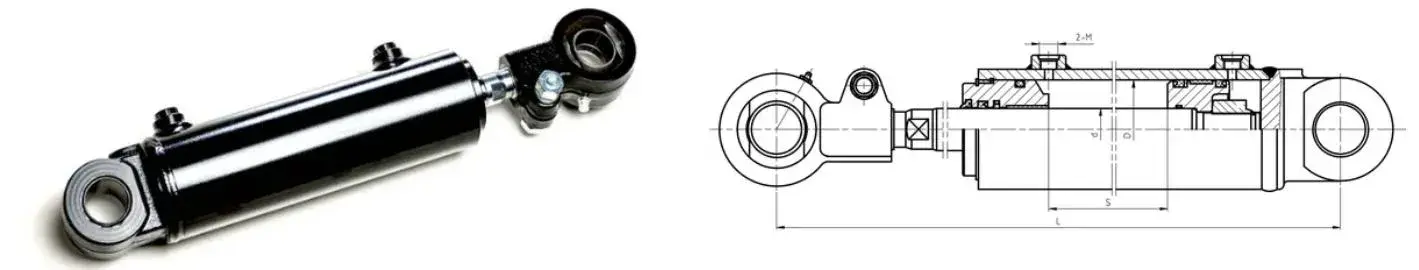

Forklift tilt cylinder dimension drawing 2
Modelle S16N450 / RTE35M300 / A15N450

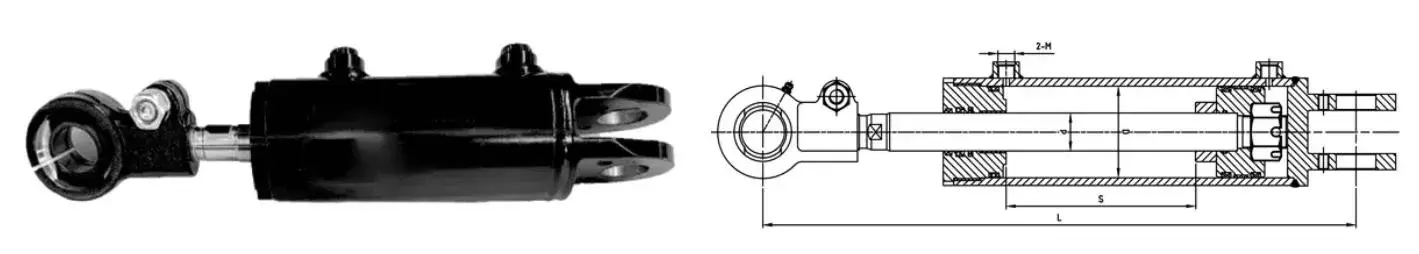

Forklift tilt cylinder dimension drawing 3
Modelle A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Installationsübersicht – Montagemuster und Schnittstellenabmessungen
Funktionsprinzip

Wie der Kippzylinder den Mast bewegt

Der Kippzylinder treibt den Kolben in eine Hin- und Herbewegung, die den Mast dazu bringt, sich nach vorne und hinten zu neigen. Hydrauliköl tritt durch einen der beiden Anschlüsse am Zylinderboden ein; Die Kolbenstange fährt aus und schiebt den Mast nach vorne oder fährt ein und zieht den Mast zurück. Im Gegensatz zu anderen Hydraulikkomponenten läuft dieser Zylinder in beide Richtungen reibungslos, da die Bohrungs- und Stangenoberflächen auf den Dichtungssatz abgestimmt sind.

Bei schwerer oder unregelmäßiger Ladung nutzt der Bediener die Kippfunktion, um die Last vor dem Anheben auszurichten. Durch die genaue Winkelsteuerung wird ein Verrutschen der Last verhindert und der Stapler stabil gehalten. Raydafon testet den Kippzylinder unter einem Arbeitsdruck von 7–14 MPa, um zu bestätigen, dass die Reaktion unter Volllast gleichmäßig bleibt.

Vorteile der Raydafon Gabelstapler-Neigungszylinder

01

Stabil unter hohem Druck

Der aufeinander abgestimmte Kolben-, Stangen- und Dichtungssatz hält den Druck stabil bei 7–14 MPa. Keine Schwankungen bei hoher Belastung oder langen Arbeitsschichten.

02

Verschleißfeste Dichtungsmasse

Die Dichtungen bestehen aus einer verschleißfesten Mischung mit geringer Ölleckage und geringem Verschleiß. Zuverlässig in staubigen Lagerhallen oder feuchten Umgebungen.

03

Schnelles Wartungsdesign

Die Schraubbefestigung und die Sicherungsringverbindung ermöglichen den Austausch der Öldichtung in wenigen Minuten. Es ist nicht erforderlich, den gesamten Mast vom LKW zu entfernen.

04

Sieben Standardmodelle

Bohrung Φ60 bis Φ100, Stange Φ25 bis Φ40, Hub 32 bis 193 mm. Deckt die meisten 1,5-18-Tonnen-Gabelstapleranwendungen ohne kundenspezifische Werkzeugbestellung ab.

05

OEM-Unterstützung

Senden Sie eine Marke und ein Modell des Gabelstaplers oder eine Zeichnungsnummer. Raydafon führt eine Rückentwicklung, Bemusterung und ein Angebot für eine kundenspezifische Charge anhand derselben Zeichnung durch.

06

Direktlieferung ab Werk

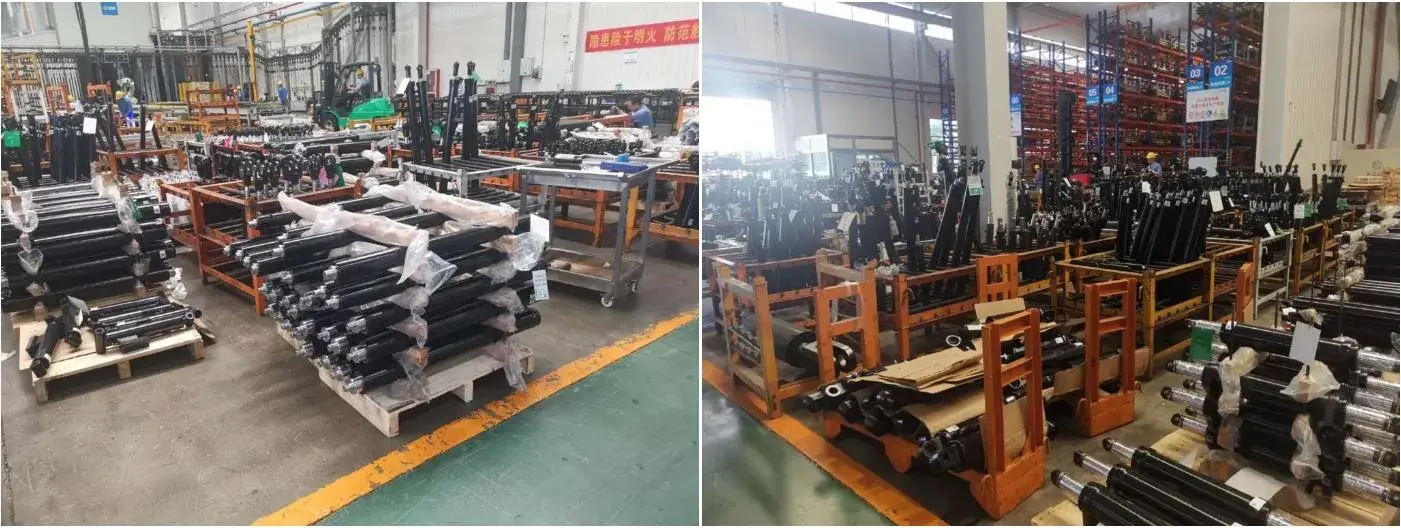

Hergestellt im Raydafon-eigenen Werk. Kunden handeln mit dem Hersteller, nicht mit einem Händler. Schnelle After-Sales-Reaktion und stabile Chargenqualität.

Wo Gabelstapler-Neigungszylinder verwendet werden

  • A
    Be- und Entladen des Lagers

    Containerbeladung, Palettenkommissionierung und Regaltransfer, bei dem der Bediener die Last vor dem Heben nivellieren muss. Eine genaue Winkelsteuerung verhindert ein Verrutschen der Ladung.

  • B
    Hebearbeiten in der Fabrik

    Schwere oder unregelmäßige Industrielasten, bei denen der Gabelstapler den Mast nach vorne oder hinten neigen muss, um die Last während des Hubzyklus auszugleichen.

  • C
    Hafen- und Logistikumsätze

    Kontinuierliche Hochleistungszyklusumgebungen, in denen der Kippzylinder Tausende von Zyklen pro Schicht durchführt. Abgestimmte Dichtungen und geringer Verschleiß sorgen für einen leckagefreien Betrieb.

  • D
    Aftermarket- und Ersatzteilvertrieb

    Gabelstaplerhändler und Aftermarket-Lieferanten, die einen zuverlässigen OEM-äquivalenten Kippzylinder für 1,5-18-Tonnen-Lkw benötigen. Sowohl Lagerbestand als auch Sonderanfertigung möglich.

Bestelldatenblatt

Tonnageabdeckung
1,5 bis 18 Tonnen Gabelstapler
Arbeitsdruck
7–14 MPa (Spitzenwert bis zu 18,1 MPa bei ausgewählten Modellen getestet)
Bohrungsdurchmesser
Φ60 bis Φ100 mm
Stabdurchmesser
Φ25 bis Φ40 mm
Schlaganfall
32 bis 193 mm
Installationsabstand
109 bis 565 mm
Stückgewicht
3,4 bis 22 kg
Hafen/Schnittstelle
2-M14×1,5 / 2-M16×1,5 / 2-G1/4
Montage
Schraubbefestigung + Sicherungsringverbindung für schnellen Dichtungswechsel
Dichtungssatz
Staubabstreifer, U-Ring, Stangendichtung, Lochdichtung, Stützring, O-Ring, Verschleißring, Du-Buchse
Anpassung
Kundenspezifische Bohrung, Stange, Hub, Installationsabstand, Anschlusstyp; OEM-Verpackung und Private Label
Mindestbestellmenge
50 Einheiten pro Modell
Massendurchlaufzeit
25–35 Tage nach Anzahlung und Zeichnungsgenehmigung
Angebotsbasis
Gabelstaplermodell und Tonnage, Bohrungs-/Hubbedarf, Hafengröße, Menge, Zielhafen

So läuft Ihre Bestellung über Raydafon

  1. 01

    Bewerbungsbrief

    Senden Sie Marke und Modell des Gabelstaplers, Tonnage, erforderliche Bohrung/Stange/Hub, Anschlussgröße, Menge und Zielhafen.

  2. 02

    Modellauswahl

    Raydafon bestätigt, ob ein Standardmodell (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) passt oder ob eine Sonderanfertigung erforderlich ist.

  3. 03

    Muster- und Zeichnungsfreigabe

    Bei Sonderanfertigungen entwickelt Raydafon das OEM-Teil zurück, erstellt ein Muster und bestätigt mit dem Käufer Bohrung, Hub, Installationsabstand und Anschlussabmessungen.

  4. 04

    Zylinderkörper- und Stangenbearbeitung

    Der Zylinderkörper aus hochfestem Stahl ist auf Toleranz geschliffen. Die Kolbenstange ist geschliffen und hartverchromt, um Verschleißfestigkeit zu gewährleisten.

  5. 05

    Montage und Druckprüfung

    Kolben, Dichtungen, Führungsbuchse und Gabelkopf sind montiert. Der Zylinder wird einem Drucktest auf Leckage und reibungslosen Hub bei Nenndruck unterzogen.

  6. 06

    Verpackung und Versand

    Die Zylinder sind in Holzkisten mit Rostschutzöl und schützenden Endkappen verpackt. Versand per See-, Luft- oder Expressversand mit Packliste, Rechnung und Prüfbericht.

Dokumentation und Qualitätsunterstützung

  • ✓
    Materialzertifikat

    Ein Zertifikat über das Material des Zylinderkörpers und der Stange sowie ein Datenblatt zur Dichtungsmasse liegen jeder Lieferung bei.

  • ✓
    Drucktestbericht

    Jede Flasche wird vor dem Verpacken einem Drucktest bei Nenndruck unterzogen. Leckage, Hubglätte und Anschlusspassung werden aufgezeichnet.

  • ✓
    Maßkontrollprotokoll

    Bohrung, Stange, Hub, Installationsabstand und Anschlussabmessungen anhand der bestellten Spezifikation oder Kundenzeichnung aufgezeichnet.

  • ✓
    Exportverpackung

    Holzgehäuse mit Rostschutzöl und schützenden Endkappen. Große Flaschenchargen palettiert und umreift für den Seetransport.

Häufig gestellte Fragen

Was ist ein Kippzylinder für einen Gabelstapler?

Ein Gabelstapler-Neigungszylinder ist ein Hydraulikzylinder, der die Vorwärts- und Rückwärtsneigung des Masts und der Gabeln steuert. Er ist neben dem Hubzylinder und dem Lenkzylinder eine der Kernkomponenten des Gabelstapler-Hydrauliksystems. Wenn der Bediener den Kipphebel bewegt, fährt der Zylinder aus oder ein, wodurch der Mast um seinen unteren Drehpunkt gedreht und der Gabelwinkel geändert wird.

Welchen Tonnagebereich deckt Raydafon ab?

Raydafon produziert Gabelstapler-Kippzylinder für 1,5- bis 18-Tonnen-Gabelstapler. Standardmodelle decken Bohrungsdurchmesser von Φ60 mm bis Φ100 mm, Stangendurchmesser von Φ25 mm bis Φ40 mm und Hübe von 32 mm bis 193 mm ab. Für OEM-Gabelstaplermarken sind kundenspezifische Bohrungen und Hübe erhältlich.

Welchen Arbeitsdruck verträgt der Zylinder?

Der Zylinder ist für einen Arbeitsdruck von 7 bis 14 MPa in der gesamten Standardmodellreihe ausgelegt, wobei die Spitzendruckfähigkeit bei bestimmten Modellen wie S16N450-600000-001Z und RTE35M300-600000-500 bei 18,1 MPa getestet wurde.

Welche Materialien und Dichtungen werden verwendet?

Zylindergehäuse und Kolbenstange bestehen aus hochfestem Stahl. Der Dichtungssatz umfasst einen Staubabstreifer, einen U-Ring, eine Stangendichtung, eine Lochdichtung, einen Stützring, einen O-Ring, einen Verschleißring und eine Du-Buchse. Die Dichtungen bestehen aus einer verschleißfesten Mischung, die in staubigen Lagerhallen oder feuchten Umgebungen für geringe Öllecks und geringen Verschleiß sorgt.

Wie schwierig ist die Wartung?

Der Zylinder verfügt über eine Schraubbefestigung und eine Sicherungsringverbindung. Das Wartungspersonal kann die Öldichtung austauschen oder Fehler am Zylinder beheben, indem es die Schrauben löst und den Sicherungsring entfernt. Dies kann in wenigen Minuten erledigt werden, ohne dass der gesamte Mast vom Gabelstapler entfernt werden muss.

Kann Raydafon OEM-Zylinder für eine bestimmte Gabelstaplermarke produzieren?

Ja. Raydafon unterstützt die OEM-Produktion anhand einer Kundenzeichnung oder eines vorhandenen Musters. Senden Sie die Marke und das Modell des Gabelstaplers, den Bohrungsdurchmesser, den Stangendurchmesser, den Hub, den Installationsabstand, die Anschlussgröße und die Anzahl, und Raydafon wird Ihnen einen maßgeschneiderten Kippzylinder anbieten.

Was ist die Mindestbestellmenge und die Vorlaufzeit?

Die Mindestbestellmenge beträgt 50 Einheiten pro Modell. Die Vorlaufzeit für große Mengen beträgt 25–35 Tage nach Anzahlung und Zeichnungsfreigabe, abhängig von der Komplexität des Modells und der Bestellmenge.

Wie kann ich ein Angebot anfordern?

Senden Sie Ihr Gabelstaplermodell und die Tonnage, den erforderlichen Bohrungsdurchmesser, den Stangendurchmesser, den Hub, den Installationsabstand, die Anschlussgröße, die Menge und den Zielhafen. Raydafon antwortet mit einem FOB Ningbo-Angebot, Lieferzeit und Verpackungsdetails.
