Wie reduzieren Präzisionsschrägverzahnungen Geräusche und Vibrationen?

Stellen Sie sich vor, Sie stehen neben einem Hochgeschwindigkeits-Industriegetriebe, das mit 3.000 U/min läuft. Wenn es gerade Stirnräder enthält, ist das Geräusch ein deutliches, hohes Jammern – fast ein Kreischen –, das körperlich unangenehm sein kann. Dieses Geräusch ist nicht nur ein Ärgernis; Es ist die hörbare Signatur von Stößen, Reibung und Vibration, die auf Energieverlust und möglichen Verschleiß hinweist. Stellen Sie sich nun das gleiche Getriebe vor, das mit schrägverzahnten Präzisionsrädern ausgestattet ist. Der Ton wird zu einem sanften, gedämpften Summen – fast einem Flüstern. Dieser dramatische Unterschied ist das Ergebnis einer grundlegenden geometrischen Unterscheidung zwischen der Art und Weise, wie Schrägverzahnungen und Stirnräder die Kraft übertragen. BeiRaydafon Technology Group Co., Limited, unsere Fabrik produziertPräzisionsgetriebeProdukte seit über zwei Jahrzehnten, und wir haben gesehen, wie der Übergang von der Stirnrad- zur Helixgeometrie Industrien von der Automobilindustrie bis zur Luft- und Raumfahrtindustrie verändert hat. In diesem Artikel werden die technischen Prinzipien analysiert, die es schrägverzahnten Präzisionsgetrieben ermöglichen, Geräusche und Vibrationen zu reduzieren. Dabei gehen wir über einfache Beschreibungen hinaus und erforschen die Physik des Zahnkontakts, die Mathematik der Überlappungsverhältnisse und die Fertigungspräzision, die zur Realisierung dieser Vorteile erforderlich ist.

Die von Zahnradpaaren erzeugten Geräusche und Vibrationen sind das Ergebnis zweier primärer mechanischer Phänomene: der Stoßanregung im Moment des Zahneingriffs und der periodischen Änderung der Eingriffssteifigkeit beim Eintritt und Austritt der Zähne. Stirnräder mit Zähnen, die über die gesamte Zahnbreite gleichzeitig ineinandergreifen, erzeugen eine plötzliche, impulsive Belastung, die hochfrequente Vibrationen und Geräusche erzeugt. Im Gegensatz dazu haben schrägverzahnte Präzisionszahnräder Zähne, die schräg zur Zahnradachse geschnitten sind. Dieser Winkel bewirkt, dass der Zahneingriff progressiv ist – ein rollender Gleitkontakt, der an einem Ende des Zahns beginnt und sich über die Zahnbreite bewegt. Durch diesen progressiven Eingriff wird der „Hämmereffekt“ bei gleichzeitigem Kontakt eliminiert, wodurch die Aufprallkräfte, die Geräusche erzeugen, drastisch reduziert werden. In den folgenden Abschnitten werden wir dieses Phänomen im Detail untersuchen, die Vorteile anhand von Schlüsselparametern wie Kontaktverhältnis und Querüberlappung quantifizieren und die fortschrittlichen Fertigungstechniken untersuchen, die sicherstellen, dass diese theoretischen Vorteile in die Praxis umgesetzt werden.

Inhaltsverzeichnis

• 1. Was sind Schrägverzahnungen?
• 2. Warum reduziert der progressive Zahneingriff das Aufprallgeräusch?
• 3. Wie sorgt ein höheres Überlappungsverhältnis für eine gleichmäßigere Drehmomentübertragung?
• 4. Wie minimiert die Fertigungspräzision die Vibrationsanregung?
• 5. Wie verbessern Materialauswahl und Oberflächenbehandlungen die Dämpfung?
• Häufig gestellte Fragen (FAQ)
• Abschluss

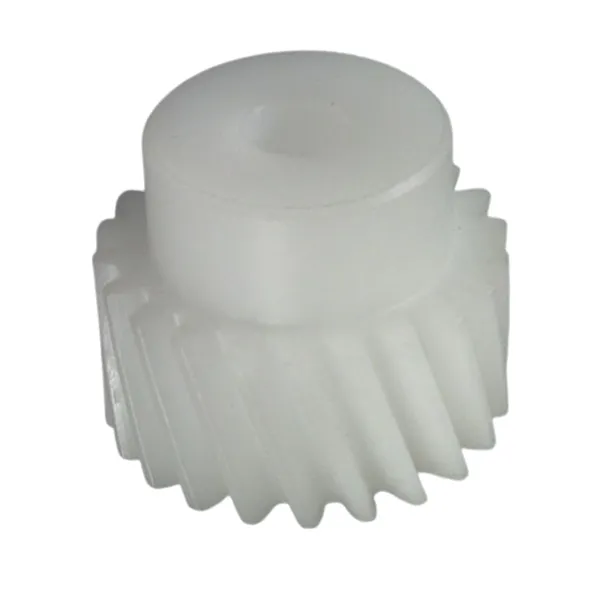

Was sind Schrägverzahnungen?

Um zu verstehen, wie schrägverzahnte Präzisionsgetriebe ihre hervorragenden Geräusch- und Vibrationseigenschaften erreichen, müssen wir uns zunächst ein klares Bild davon machen, was sie sind und wie sie sich von anderen Getriebetypen unterscheiden. Stellen Sie sich ein normales Stirnrad vor – die Zähne sind gerade und parallel zur Drehachse des Zahnrads. Wenn zwei Stirnräder kämmen, greifen die Zähne entlang einer Linie ineinander, die sich gleichzeitig über die gesamte Zahnbreite beider Zahnräder erstreckt. Hierbei handelt es sich um einen „Linienkontakt“, der abrupt auftritt und bei dem die volle Belastung augenblicklich aufgebracht wird, wenn das Zahnpaar in den Eingriff eintritt. Stellen Sie sich nun vor, Sie nehmen dieses Stirnrad und schneiden seine Zähne in einem Winkel zur Achse, wie das Gewinde einer Schraube. Hierbei handelt es sich um ein Stirnradgetriebe. Die abgewinkelten Zähne erzeugen eine völlig andere Eingriffsdynamik: Anstelle einer vollständigen Kontaktlinie, die plötzlich erscheint, beginnt der Kontaktpunkt an einem Ende des Zahns und bewegt sich schrittweise über die Zahnbreite, während sich das Zahnrad dreht.

Der Schrägungswinkel – der bei den meisten industriellen Anwendungen typischerweise zwischen 8° und 30° liegt – ist der bestimmende geometrische Parameter eines Schrägzahnrads. Dieser Winkel bringt einen erheblichen technischen Vorteil mit sich: Der progressive Zahneingriff reduziert die Lastangriffsrate und minimiert die Aufprallkräfte, die Lärm und Vibrationen erzeugen. Darüber hinaus stehen bei der Schrägverzahnung zu jedem Zeitpunkt immer mehr als ein Zahnpaar in Kontakt, was die Belastung auf eine größere Fläche verteilt und die gesamte Drehmomentübertragung gleichmäßiger macht. Diese Vorteile sind so erheblich, dass schrägverzahnte Präzisionsgetriebe zur Standardwahl für Anwendungen geworden sind, bei denen Laufruhe und leiser Betrieb von größter Bedeutung sind – von Automobilgetrieben und Windkraftanlagen bis hin zu Robotik und Präzisionsmaschinen. Bei Raydafon wird unser Präzisionsgetriebe-Portfolio von Schrägkonstruktionen dominiert, wobei die Schrägungswinkel durch umfangreiche Tests für jede spezifische Anwendung optimiert werden.

Allerdings bringt die schrägverzahnte Geometrie eine Komplikation mit sich: Die abgewinkelten Zähne erzeugen eine axiale Schubkraft, die typischerweise durch den Einsatz von Axiallagern oder durch den Einsatz von Doppelschrägverzahnungen (Fischgrätenzahnrädern) bewältigt werden muss. Diese zusätzliche Komplexität ist ein geringer Preis für die dramatischen Verbesserungen bei Lärm, Vibration und Tragfähigkeit. Unser Werk hat proprietäre Lagerkonstruktionen und Gehäusekonfigurationen entwickelt, die diese Schublasten effektiv bewältigen und so sicherstellen, dass unsere schrägverzahnten Präzisionsgetriebe ihre Vorteile entfalten, ohne die Systemzuverlässigkeit zu beeinträchtigen. Im nächsten Abschnitt werfen wir einen „Zeitlupen“-Blick auf den Zahneingriff und vergleichen die Aufpralldynamik von Stirn- und Schrägverzahnungen, um die Ursprünge ihrer Geräuschsignaturen zu verstehen.

Warum reduziert der progressive Zahneingriff das Aufprallgeräusch?

Um die geräuschmindernde Wirkung von Schrägverzahnungen zu verstehen, müssen wir zunächst den Geräuscherzeugungsmechanismus bei Stirnrädern verstehen. Stellen Sie sich zwei Stirnräder vor, die mit hoher Geschwindigkeit ineinandergreifen. Während sich die Zahnräder drehen, nähert sich ein Paar Zähne dem Eingriff. In dem Moment, in dem sich die Vorderkanten berühren, wird schlagartig die gesamte Zahnbreite des Zahnpaares belastet. Dadurch entsteht eine scharfe, impulsive Kraft, die sich durch den Getriebekörper und in die Tragstruktur ausbreitet. Der Impuls regt ein breites Spektrum an Schwingungsfrequenzen an, von denen viele im hörbaren Bereich liegen. Dies ist die Quelle des charakteristischen „Jammerns“ von Stirnrädern – es ist im Grunde das Geräusch von Metall, das auf Metall trifft, und das tausende Male pro Minute wiederholt wird. Die Energie dieses Aufpralls trägt außerdem zu Verschleiß, Lochfraß und Ermüdung bei und verkürzt die Lebensdauer des Zahnradpaars.

Stellen Sie sich nun ein schrägverzahntes Präzisionszahnradpaar in Zeitlupe vor. Der Zahneingriff beginnt nicht mit einem plötzlichen Linienkontakt, sondern mit einem Punktkontakt an einer Ecke des Zahns. Während sich das Zahnrad dreht, bewegt sich dieser Kontaktpunkt diagonal über die Zahnbreite und zeichnet einen Weg von der Vorderkante zur Hinterkante. Hierbei handelt es sich eher um einen Prozess des „rollenden Engagements“ als des „Impact-Engagements“. Die Last wird über die Dauer des Einrückzyklus schrittweise und nicht augenblicklich aufgebracht. Durch diese allmähliche Lastaufbringung wird die auf den Getriebekörper übertragene Spitzenkraft erheblich reduziert, was wiederum die Schwingungsamplitude und die daraus resultierenden Geräusche verringert. Unser Werk hat umfangreiche Vergleichstests durchgeführt und die Ergebnisse sind konsistent: Ein schrägverzahntes Präzisionszahnrad gleicher Größe und Zähnezahl erzeugt typischerweise 8–12 dB weniger Lärm als ein Stirnradgetriebe, was einer Reduzierung der wahrgenommenen Lautstärke um mehr als 80 % entspricht.

Um dies ins rechte Licht zu rücken, betrachten Sie den folgenden Vergleich der wichtigsten Eingriffsparameter für Stirn- und Schrägverzahnungen unter ähnlichen Betriebsbedingungen. Diese Werte basieren auf Tests, die in unserem Werk mit einem standardisierten Prüfstand und einem konsistenten Satz an Betriebsparametern (3.600 U/min, 50 N·m Drehmoment) durchgeführt wurden.

Der in der Tabelle dargestellte dynamische Belastungsfaktor ist ein Maß dafür, um wie viel die tatsächliche Belastung aufgrund von Stoßeinwirkungen die Nennbelastung übersteigt. Ein Faktor von 1,8 für Stirnräder bedeutet, dass die Zähne fast der doppelten Kraft ausgesetzt sind, die durch eine einfache statische Analyse vorhergesagt werden würde – ein wesentlicher Faktor für beschleunigten Verschleiß und Ermüdung. Der geringere dynamische Belastungsfaktor von Schrägverzahnungen erklärt, warum diese nicht nur leiser laufen, sondern auch länger halten. Bei Raydafon entwerfen wir unsere schrägverzahnten Präzisionsgetriebeprodukte mit optimierten Schrägungswinkeln, um dynamische Belastungen für jede spezifische Anwendung zu minimieren. Dies ist kein einheitlicher Parameter; Ein Spiralwinkel, der für eine Anwendung mit niedriger Geschwindigkeit gut funktioniert, kann für eine Anwendung mit hoher Geschwindigkeit suboptimal sein.

Wie sorgt ein höheres Überlappungsverhältnis für eine gleichmäßigere Drehmomentübertragung?

Der progressive Eingriff der Schrägverzahnung ist nur die halbe Wahrheit. Der andere, ebenso wichtige Faktor ist das Konzept des „Überlappungsverhältnisses“ oder „Kontaktverhältnisses“, das die durchschnittliche Anzahl der Zahnpaare in Kontakt zu einem bestimmten Zeitpunkt quantifiziert. Bei einem Stirnradgetriebe liegt das Überdeckungsverhältnis typischerweise zwischen 1,3 und 1,6. Das bedeutet, dass im Durchschnitt jeweils nur ein oder anderthalb Zahnpaare die Last teilen. Wenn ein Zahnpaar den Zahneingriff verlässt und das nächste Paar hineinkommt, gibt es einen kurzen Moment, in dem die Anzahl der in Kontakt stehenden Zähne abnimmt, was zu einer Schwankung der Zahneingriffssteifigkeit führt. Diese Schwankung ist eine Hauptquelle für Vibrationen in Stirnradgetrieben – das Zahnrad „zittert“, wenn die Last von einem Zahnpaar auf das nächste übertragen wird.

Im Gegensatz dazu weist ein schrägverzahntes Präzisionsgetriebe ein deutlich höheres Gesamtüberdeckungsverhältnis auf. Dies liegt daran, dass das Gesamtüberdeckungsverhältnis die Summe aus dem Querüberdeckungsverhältnis (das gleiche wie bei einem Stirnradgetriebe) und dem Überdeckungsverhältnis ist, das durch den Schrägungswinkel eingeführt wird. Das Überdeckungsverhältnis ist die axiale Überlappung von Zahnpaaren entlang der Zahnbreite. Bei einem gut konstruierten Schrägstirnrad beträgt das Überdeckungsverhältnis typischerweise 1,0 oder mehr, was bedeutet, dass das Gesamtüberdeckungsverhältnis oft im Bereich von 2,0 bis 2,5 liegt. Das bedeutet, dass im Durchschnitt zu jedem Zeitpunkt zwei bis zweieinhalb Zahnpaare in Kontakt sind. Die Last wird auf mehrere Zähne verteilt und der Übergang von einem Paar zum nächsten erfolgt reibungslos, da die Überlappung dafür sorgt, dass das eintretende Paar bereits eine gewisse Last trägt, bevor das austretende Paar sich löst. Diese Überlappung eliminiert die zyklische Variation der Eingriffssteifigkeit, die eine Hauptvibrationsquelle bei Stirnrädern darstellt.

Um den Unterschied zu veranschaulichen, stellen Sie sich vor, Sie tragen einen schweren Gegenstand mit einer Hand statt mit zwei Händen. Mit einer Hand wird die Belastung konzentriert und jede Haltungsänderung erschüttert. Mit zwei Händen wird die Last geteilt und der Übergang erfolgt reibungslos. Das gleiche Prinzip gilt für Zahnradzähne. Das höhere Kontaktverhältnis von schrägverzahnten Präzisionsgetrieben führt zu einer sanfteren Drehmomentübertragung mit geringeren Schwingungsamplituden. Dies ist besonders wichtig bei Hochgeschwindigkeitsanwendungen, bei denen bereits geringfügige Drehmomentschwankungen Resonanzen in der Tragstruktur auslösen können, was zu Geräuschen und möglichen Schäden führen kann. Unser Werk hat einen proprietären Algorithmus zur Optimierung des Zahnprofils entwickelt, der das Kontaktverhältnis für einen bestimmten Schrägungswinkel und eine bestimmte Zahnbreite maximiert und so sicherstellt, dass unsere Präzisionsgetriebeprodukte eine möglichst reibungslose Kraftübertragung liefern.

Die in der letzten Zeile der Tabelle dargestellte Verringerung der Netzsteifigkeitsschwankung ist ein wichtiger Indikator für das Vibrationspotenzial. Die nahezu konstante Eingriffssteifigkeit eines schrägverzahnten Präzisionsgetriebes bedeutet, dass das Zahnradpaar fast wie eine feste Kupplung wirkt und die Kraft sanft und leise überträgt. Aus diesem Grund sind Schrägverzahnungen die bevorzugte Wahl für Anwendungen, die hohe Präzision und geringe Geräuschentwicklung erfordern, wie z. B. medizinische Bildgebungsgeräte, Aktuatoren in der Luft- und Raumfahrt sowie hochwertige Automobilgetriebe. Bei Raydafon Technology Group Co.,Limited sind wir stolz darauf, Präzisionsgetriebeprodukte herzustellen, die durchgängig Kontaktverhältnisse von 2,4 oder höher erreichen und so sicherstellen, dass unsere Kunden von der reibungslosesten Kraftübertragung profitieren.

Wie minimiert die Fertigungspräzision die Vibrationsanregung?

Die theoretischen Vorteile der Schrägverzahnungsgeometrie – progressiver Eingriff und hohes Überdeckungsverhältnis – können nur dann voll ausgeschöpft werden, wenn die Zahnräder mit außergewöhnlicher Präzision gefertigt werden. Tatsächlich sind Herstellungsfehler häufig die Hauptursache für Geräusche und Vibrationen in Getriebesystemen, selbst wenn die Geometrie theoretisch perfekt ist. Ein schrägverzahntes Präzisionszahnrad mit einem leichten Zahnteilungsfehler, einem Rundlauffehler in der Bohrung oder einer Profilabweichung erzeugt unabhängig vom Schrägungswinkel Vibrationen. In unserem Werk haben wir stark in die neuesten Fertigungs- und Prüftechnologien für Zahnräder investiert, um sicherzustellen, dass jedes von uns hergestellte Präzisionszahnrad die engsten Toleranzen einhält. In diesem Abschnitt werden die kritischen Fertigungsparameter untersucht, die die Getriebegeräusch- und Vibrationsleistung bestimmen, und wie wir sie steuern.

Der kritischste Parameter ist die Genauigkeit des Zahnprofils. Das theoretische Evolventenprofil eines Zahnradzahns ist eine mathematisch perfekte Kurve, die ein konstantes Geschwindigkeitsverhältnis gewährleistet. In der Realität weist jedes Zahnrad eine gewisse Abweichung vom Idealprofil auf, die mit einer Zahnradprüfmaschine gemessen werden kann. Diese Abweichung erzeugt einen Übertragungsfehler – die Differenz zwischen der tatsächlichen und der theoretischen Ausgangswellenposition. Übertragungsfehler sind die grundlegende Quelle von Vibrationen in Zahnradpaaren: Während sich das Zahnrad dreht, führt der unterschiedliche Zahnkontakt dazu, dass die Abtriebswelle schneller und langsamer wird, wodurch Beschleunigungskräfte erzeugt werden, die Vibrationen anregen. In unserem Werk werden hochpräzise CNC-Zahnradschleifmaschinen eingesetzt, die Profilabweichungen von weniger als 5 Mikrometern (µm) erreichen können, was für Hochgeschwindigkeits- und geräuscharme Anwendungen unerlässlich ist.

Ein weiterer entscheidender Faktor ist die Genauigkeit der Zahnteilung. Wenn der Abstand zwischen den Zähnen nicht vollkommen gleichmäßig ist, kommt es beim Drehen des Zahnradpaares zu einem zyklischen „Ruckeln“, wodurch Geräusche bei der Zahneingriffsfrequenz und ihren Harmonischen entstehen. Unser Schleifprozess wird so gesteuert, dass der kumulative Teilungsfehler über eine volle Umdrehung weniger als 10 µm beträgt. Ebenso kann die Unrundheit der Zahnradbohrung – die Exzentrizität der Mitte des Zahnrads relativ zu seiner Drehachse – eine einmal pro Umdrehung auftretende Vibration verursachen, die besonders schwer herauszufiltern ist. Bei unseren hochpräzisen Zahnrädern kontrollieren wir den Bohrungsschlag auf 5 µm. Die folgende Tabelle zeigt die typischen Fertigungstoleranzen, die wir für unsere Präzisionsgetriebeprodukte einhalten, sowie die Auswirkungen einer Überschreitung dieser Toleranzen auf Geräusche und Vibrationen.

Über diese geometrischen Toleranzen hinaus ist die Oberflächenbeschaffenheit der Zahnradzähne ebenso wichtig. Eine raue Oberfläche, auch wenn sie geometrisch genau ist, erzeugt reibungsbedingte Geräusche und Grauflecken. Auf unseren Schleifprozess folgt ein Superfinishing-Schritt, der die Oberflächenrauheit auf unter 0,4 µm Ra reduziert. Dadurch werden nicht nur Geräusche reduziert, sondern auch die Haltbarkeit des Zahnrads verbessert, indem Spannungskonzentrationen an der Oberfläche reduziert werden. Darüber hinaus setzen wir fortschrittliche Prüftechniken wie Koordinatenmessgeräte (KMGs) und Zahnradanalysatoren ein, um alle kritischen Abmessungen zu überprüfen, bevor ein Zahnrad für den Versand freigegeben wird. Dieses Engagement für Präzision macht unsere Präzisionsgetriebeprodukte in anspruchsvollen Anwendungen zu etwas Besonderem.

Wie verbessern Materialauswahl und Oberflächenbehandlungen die Dämpfung?

Während Geometrie und Fertigungspräzision die Hauptfaktoren für Getriebegeräusche und Vibrationen sind, spielen die Materialeigenschaften des Zahnrads selbst eine wichtige Rolle bei der Dämpfung der erzeugten Vibrationen. Wenn es um die Schwingungsdämpfung geht, sind nicht alle Stähle gleich. Die Dämpfungskapazität eines Materials ist seine Fähigkeit, mechanische Energie zu absorbieren und als Wärme abzuleiten, anstatt sie als Vibration zu übertragen. Bei Getrieben verringert eine höhere Dämpfungskapazität die Amplitude der auf das Gehäuse und die umgebende Struktur übertragenen Vibrationen, was zu einem leiseren Betrieb führt. Bei Raydafon Technology Group Co.,Limited haben wir umfangreiche Untersuchungen zu den Auswirkungen der Materialauswahl und Wärmebehandlung auf die Geräusch- und Vibrationsleistung unserer Präzisionsgetriebeprodukte durchgeführt.

Gusseisen beispielsweise verfügt aufgrund seiner Graphitmikrostruktur, die Schwingungsenergie absorbiert, über ein hervorragendes Dämpfungsvermögen. Gusseisen weist jedoch eine geringere Festigkeit und Verschleißfestigkeit als Stahl auf und ist daher für Hochlast- und Hochgeschwindigkeitsanwendungen ungeeignet. Für Präzisionsgetriebeanwendungen verwenden wir typischerweise hochwertige legierte Stähle wie 8620, 9310 oder 17CrNiMo6. Diese Stähle werden aufgekohlt und gehärtet, um ein hartes, verschleißfestes Gehäuse zu erhalten und gleichzeitig einen robusten, schlagfesten Kern zu erhalten. Die Gehäusehärte beträgt typischerweise 58–62 HRC, während die Kernhärte 30–40 HRC beträgt. Diese Zweiphasenstruktur sorgt für ein gutes Gleichgewicht zwischen Verschleißfestigkeit, Dauerfestigkeit und Dämpfungsvermögen.

Ein weiterer Ansatz zur Verbesserung der Dämpfung besteht in der Verwendung von Oberflächenbehandlungen. Unsere Präzisionsgetriebeprodukte werden häufig einem Kugelstrahlen unterzogen, einem Verfahren, bei dem kleine Stahl- oder Keramikpartikel auf die Zahnoberflächen des Zahnrads gestrahlt werden. Durch das Kugelstrahlen entsteht eine vorteilhafte Druckeigenspannungsschicht auf der Oberfläche, die die Ermüdungsfestigkeit verbessert und außerdem Vibrationen reduziert. Die durch das Kugelstrahlen eingebrachten Oberflächenmodifikationen erzeugen eine leichte „Rauheit“ im mikroskopischen Maßstab, die als Schwingungsdämpfer wirken kann, indem sie einen Teil der Schwingungsenergie absorbiert. In unseren Tests zeigen kugelgestrahlte Zahnräder bei sonst gleichen Bedingungen eine Reduzierung der Schwingungsamplitude um 5–8 % im Vergleich zu ungestrahlten Zahnrädern mit der gleichen Geometrie und dem gleichen Material.

Zusätzlich zum Kugelstrahlen bietet unser Werk auch eine Reihe spezieller Oberflächenbeschichtungen für unsere Präzisionsgetriebeprodukte an. Diese Beschichtungen wie diamantähnlicher Kohlenstoff (DLC) oder Wolframkarbid können Reibung und Verschleiß reduzieren, wodurch die Entstehung hochfrequenter Geräusche verringert wird. Insbesondere DLC-beschichtete Zahnräder reduzieren nachweislich das Vibrationsgeräuschspektrum bei Hochgeschwindigkeitsanwendungen um bis zu 3 dB(A). Die Kombination aus optimierter Materialauswahl, Wärmebehandlung und Oberflächenbehandlung ist ein leistungsstarker Ansatz zur Reduzierung von Getriebegeräuschen und Vibrationen, der die geometrischen Vorteile von Schrägverzahnungen ergänzt. Unser Ingenieurteam kann Ihnen die optimale Material- und Behandlungskombination für Ihre spezifische Anwendung empfehlen, basierend auf der erforderlichen Last, Geschwindigkeit und Umgebungsbedingungen.

Häufig gestellte Fragen (FAQ)

Frage 1: Wie hoch ist die typische Geräuschreduzierung beim Wechsel von Stirnrad- zu Schrägstirnrad-Präzisionsgetrieben?

Antwort: Die Geräuschreduzierung hängt von den spezifischen Betriebsbedingungen ab, aber in unseren umfangreichen Tests erreicht ein schrägverzahntes Präzisionsgetriebe typischerweise eine Reduzierung des Schalldruckpegels um 8–12 dB(A) im Vergleich zu einem gleichwertigen Stirnradgetriebe. Dies entspricht einer wahrgenommenen Lautstärkereduzierung von 80–90 Prozent, da das menschliche Ohr eine Reduzierung um 10 dB als etwa die Hälfte der Lautstärke wahrnimmt. Die Reduzierung ist bei höheren Geschwindigkeiten am deutlichsten, wo die Stoßanregung der Stirnräder am stärksten ist.

Frage 2: Reduziert ein größerer Spiralwinkel immer Geräusche und Vibrationen?

Antwort: Nicht unbedingt. Während ein größerer Schrägungswinkel das Überlappungsverhältnis erhöht und den Eingriff erleichtert, erzeugt er auch höhere axiale Schubkräfte, die zusätzliche Vibrationen verursachen können und robustere Lager erfordern. Für jede Anwendung gibt es einen optimalen Spiralwinkel, der Geräuschreduzierung und Tragfähigkeit in Einklang bringt. Unser Ingenieurteam bei Raydafon Technology Group Co.,Limited verwendet fortschrittliche Simulationstools, um den optimalen Spiralwinkel für Ihre spezifischen Betriebsbedingungen zu bestimmen. Für die meisten Industrieanwendungen bietet ein Spiralwinkel zwischen 15° und 25° eine hervorragende Balance zwischen reibungslosem Betrieb und beherrschbaren Schublasten.

Frage 3: Wie wirkt sich die Änderung des Zahnprofils auf das Geräusch eines schrägverzahnten Präzisionsgetriebes aus?

Antwort: Modifikationen des Zahnprofils, wie z. B. Spitzenrücknahme und Steigungsballigkeit, werden häufig bei Schrägverzahnungen angewendet, um die elastische Durchbiegung der Zähne unter Last auszugleichen. Dies verhindert einen Kantenkontakt und sorgt für eine gleichmäßige Lastverteilung auf der Zahnoberfläche, wodurch die Anregung hochfrequenter Schwingungen reduziert wird. Unsere Fabrik verwendet spezielle Profilmodifikationssoftware, um die optimalen Zahnmodifikationen für jede Präzisionsgetriebeanwendung zu entwerfen. Schon eine kleine Änderung von 5–10 Mikrometern kann einen spürbaren Einfluss auf die Reduzierung der Getriebegeräusche und die Verlängerung der Ermüdungslebensdauer haben.

Frage 4: Was ist der Unterschied zwischen Getriebegeräuschen und Getriebevibrationen und warum hängen sie zusammen?

Antwort: Bei Getriebevibrationen handelt es sich um die mechanische Schwingung des Getriebes und seiner tragenden Struktur, während Getriebegeräusche das hörbare Geräusch sind, das durch die Übertragung dieser Vibrationen durch die Luft entsteht. Beides hängt direkt zusammen: Alle Getriebegeräusche werden durch Vibrationen verursacht. Die Vibration entsteht durch Übertragungsfehler, Stöße oder Reibung im Zahneingriff und wird dann über die Getriebewellen und Lager auf das Gehäuse übertragen, das Schall abstrahlt. Um Getriebegeräusche zu reduzieren, müssen wir zunächst die Getriebevibrationen reduzieren, indem wir die Glätte des Eingriffs verbessern.

Frage 5: Können schrägverzahnte Präzisionsgetriebe in Anwendungen mit hohem Drehmoment und niedriger Drehzahl eingesetzt werden oder sind sie nur für den Einsatz bei hoher Drehzahl geeignet?

Antwort: Schrägverzahnte Präzisionsgetriebe eignen sich gleichermaßen für Anwendungen mit hohem Drehmoment und niedriger Geschwindigkeit wie Kranaufzügen und Förderantrieben. Bei diesen Anwendungen verbessert die Reduzierung von Lärm und Vibrationen den Bedienerkomfort und verringert das Risiko von Strukturschäden. Die axialen Schubkräfte sind jedoch weiterhin vorhanden und müssen durch geeignete Lager bewältigt werden. In unserem Werk werden Präzisionsgetriebeprodukte für ein breites Spektrum an Drehmoment- und Drehzahlkombinationen hergestellt. Wir können Ihnen den optimalen Schrägungswinkel und die optimale Geometrie für Ihre spezifische Anwendung empfehlen, ob Hochgeschwindigkeit, hohes Drehmoment oder beides.

Abschluss

Die Reduzierung von Geräuschen und Vibrationen bei schrägverzahnten Präzisionsgetrieben ist das Ergebnis eines sorgfältig abgestimmten Zusammenspiels von Geometrie, Fertigungspräzision und Materialwissenschaft. Der progressive Zahneingriff der Schrägverzahnung eliminiert das Schlaghämmern von Stirnrädern; das hohe Überlappungsverhältnis sorgt für eine gleichmäßigere Drehmomentübertragung und reduziert Schwankungen der Netzsteifigkeit; die anspruchsvollen Fertigungstoleranzen minimieren Übertragungsfehler; und die Material- und Oberflächenbehandlungen dämpfen Restvibrationen. Bei Raydafon Technology Group Co.,Limited beherrscht unser Werk dieses Zusammenspiel mit jahrzehntelanger Erfahrung und stellt Präzisionsgetriebeprodukte her, die in den anspruchsvollsten Anwendungen außergewöhnliche Laufruhe und Laufruhe bieten.
