Was sind die drei wichtigsten Getriebestufen des Windturbinengetriebes?

2025-08-21

WindturbinengetriebeUmwandeln Sie die Rotordrehung mit niedriger Geschwindigkeit in einen Hochgeschwindigkeitsgeneratoreingang. Ein Fehler kann zu erheblichen Ausfallkosten führen. Das Verständnis dieser komplexen Komponenten ist nicht nur eine technische Lernkurve. Es ist entscheidend für die Maximierung des Return on Investment für Windparks. Als führender OEM,RaydafonEntwirft jede Getriebekomponente so, dass sie die höchsten Standards für Haltbarkeit, Präzision und Effizienz erfüllen. Eine moderneWindturbinengetriebeIntegriert drei Schlüsselübertragungsstufen in ein einzelnes System. Ihre jeweiligen Funktionen und Schlüsselkomponenten sind unten aufgeführt.

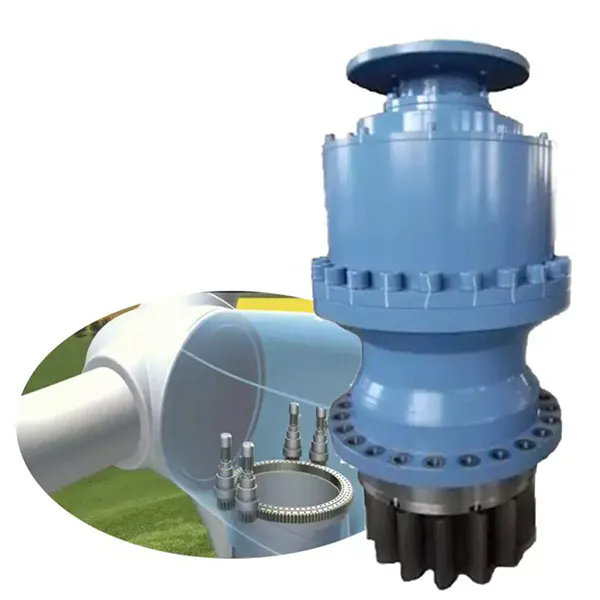

Wind Turbine Gearbox

1. Planetary Gear Stage

Funktion:

Griff das hohe Eingangsdrehmoment (bis zu 6 mn · m) aus der Rotorwelle bei Geschwindigkeiten von 6 bis 20 U / min.

Schlüsselkomponenten:

Sonnenausrüstung: Überträgt das Drehmoment des Sonnenrads von drei bis fünf Planeten Zahnrad.

Planeten Zahnrad: Drehen Sie die Sonnenausrüstung, die am Planetenträger montiert sind.

Klinggerad: Ein festes externes Zahnrad mit inneren Zähnen.

Planet Carrier: Verbindet die Planeten Zahnräder mit der Zwischenwelle.


2. Stufe zwischen Parallelwelle

Funktion: Verwendet Helical-Zahnräder, um die Geschwindigkeit um das 10-15-fache zu erhöhen. Schlüsselkomponenten:

Eingabedritztum: Angesteuert vom Planetary -Zahnradträger.

Zwischenrad: Überträgt die Bewegung in die Hochgeschwindigkeitsstufe.

Welle: Hochfestes Legierungsstahl, müdefestes Design.

Lager: Präzisionswinkelkontaktlager.


3. Hochgeschwindigkeitsstufe

Funktion: Erhöht die endgültige Geschwindigkeit des Generators auf 1.500-1.800 U / min.

Schlüsselkomponenten:

Ausgangspreisel: Verbunden Sie die Generatorkopplung.

Schmiersystem: Jet und Spritzschmiermittel.

Kühlkreislauf: Öl-zu-Luft-Wärmetauscher.


WindturbinengetriebeKritische unterstützende Systeme:

Komponente Funktion Raydafon Standard
Gehäuse Strukturintegritäts- / Komponentenausrichtung Knotenguss (GGG-70) mit fea-optimiertem Rippen
Lager Minimieren Sie die Rotationsreibung Tier-1-Marken (SKF/Timken) mit L10 Leben> 175.000 Stunden
Siegel Verunreinigungsausschluss Triple-Labyrinth + Lip Dichtungen (IP55-Schutz)
Kühlsystem Stabilität der Ölviskosität beibehalten Integrierte thermostatische Ventile (40–80 ° C Betriebsbereich)
Kupplungen Fehlausrichtung entschädigen Flexibler Zwerchfelltyp (0,5 ° Winkeltoleranz)
