Rutschkupplungs-Zapfwelle für Scheibenmäher 1340
  • Rutschkupplungs-Zapfwelle für Scheibenmäher 1340Rutschkupplungs-Zapfwelle für Scheibenmäher 1340
  • Rutschkupplungs-Zapfwelle für Scheibenmäher 1340Rutschkupplungs-Zapfwelle für Scheibenmäher 1340

Rutschkupplungs-Zapfwelle für Scheibenmäher 1340

Großhandel Ersatz-Rutschkupplungs-Zapfwelle für Scheibenmäher 1340 / Hesston 1340 und 1345. Die 55N-Doppel-CV-Baugruppe ersetzt ein 80-Grad-Gleichlaufgelenk auf der Traktorseite und ein 50-Grad-Gleichlaufgelenk auf der Scheibenmäherseite. Der Traktoranschluss beträgt typischerweise 1.375-21; Der Geräteanschluss erfolgt über eine 1,50-Zoll-Rundklemme; die Konstruktion besteht aus 1-3/8-Zoll-6-Keil-Enden. Die Doppelscheiben-Reibungskupplung ist auf ein Rutschmoment von 2.800 N·m eingestellt und rückt nach Überlastung wieder ein. Die Teilenummern 14656849, 82-14656849 und 83-14656849 sind für die komplette Baugruppe, Gerätehälfte und Traktorhälfte aufgeführt. Die Kompatibilität umfasst Hesston 1340/1345, ausgewählte CaseIH 8312, Massey Ferguson PTD 12 und New Idea 5512. MOQ, Anpassung und Lieferzeit werden pro Bestellung angegeben, nachdem die Teilenummer und die Anschlussgröße bestätigt wurden.

Großhandel OEM-Ersatz · Antriebsstrang für Scheibenmäher

Großhandel mit Rutschkupplungs-Zapfwelle für Scheibenmäher 1340 – Spezifikationen, MOQ, Anpassung und Lieferzeit für Hesston 1340/1345 und kompatible Scheibenmäher

Dies ist eine Ersatz-Rutschkupplungs-Zapfwelle für den Scheibenmäher 1340 und die Hesston 1340/1345-Gruppe. Die Seite ist aufgebaut rund um die drei Kontrollen, die darüber entscheiden, ob die Welle passt: der Winkel des Gleichlaufgelenks auf jeder Seite, der Traktor und Arbeitsgeräte-Verbindungsgrößen und das Rutschdrehmoment, das das Scheibengetriebe schützt. Teilenummern für das komplette Nachfolgend sind die Baugruppe, die Gerätehälfte und die Traktorhälfte aufgeführt, damit Sie die vorhandene Einheit vorher anpassen können ein Angebot anfordern.

GroßhandelsangebotPro Bestellung
MindestbestellmengeAngebot pro Bestellung
AnpassungZeichnungsbasiert
VorlaufzeitAngebot pro Bestellung

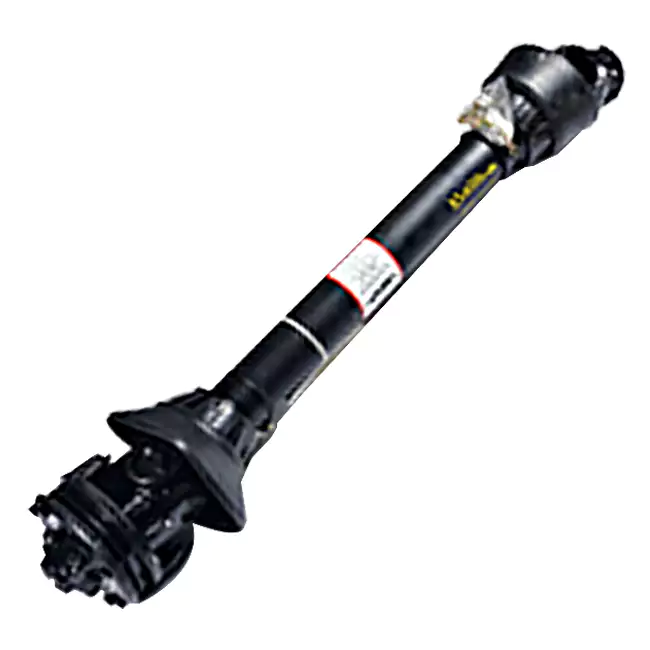

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Komplette 55-N-Doppel-CV-Baugruppe mit Rutschkupplung – 80-Grad-CV auf der Traktorseite, 50-Grad-CV auf der Discbine-Seite.

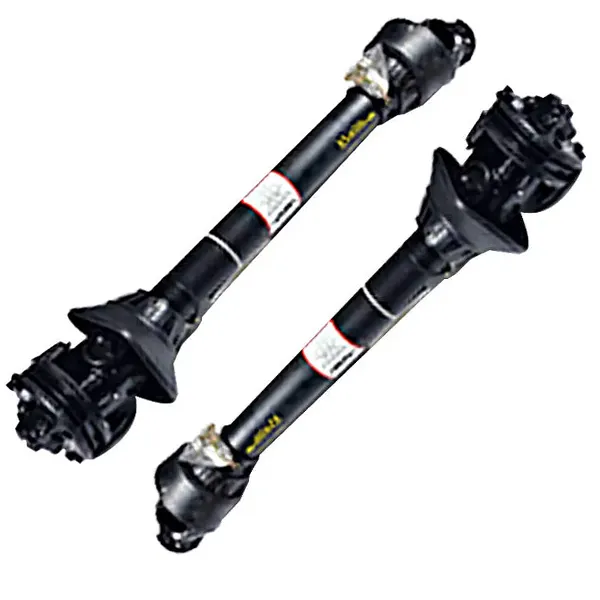

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Kupplungs- und Gabeldetail – Doppelscheiben-Reibungskupplung und 1-3/8 Zoll 6-Keil-Ende.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
Bezugswinkel des Gleichlaufgelenks – 80-Grad-Traktorseite und 50-Grad-Scheibenseite.

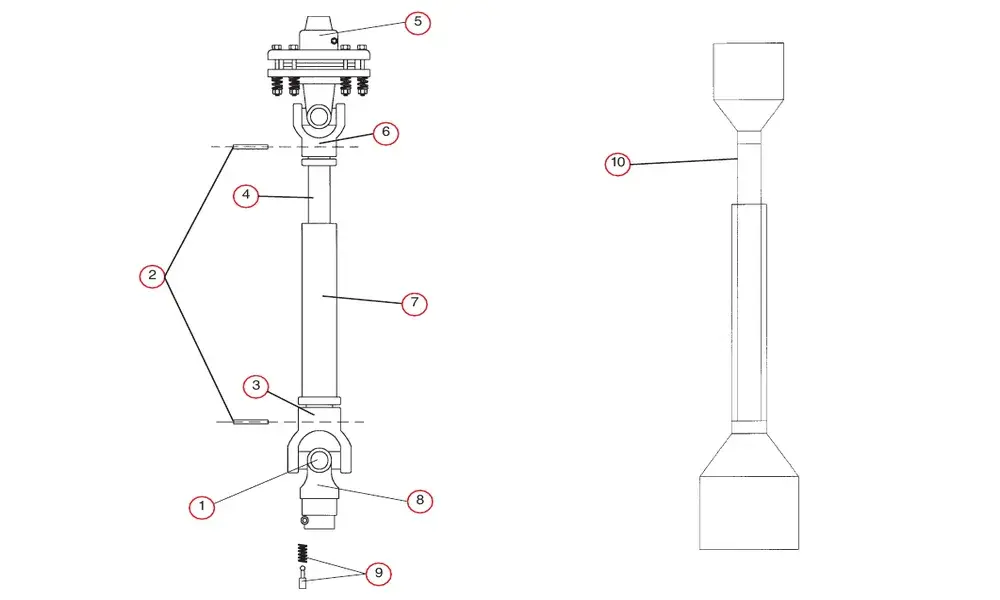

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Explosionszeichnung der Teile – Kreuzsatz, Rohrgabeln, Rutschkupplungsbaugruppe und Sicherheitsschild.
  • Hesston1340 / 1345
  • CaseIHWählen Sie 8312
  • Massey FergusonPTD 12
  • Neue Idee 5512
  • 55NDoppelter Lebenslauf
  • 2.800 N·mRutschmoment

Antriebsstrang und Kupplung

Referenz zur Erstausrüstung
55N
Traktorseitiger CV-Winkel
80 Grad
Discbine-seitiger CV-Winkel
50 Grad
Eingangswelle
Typischerweise 1,50 Zoll rund
Traktor/Gerät endet
1-3/8" 6-Spline
Traktoranschluss in 14656849
1.375-21
Verbindung implementieren
1,5" RD-Klemme
Rutschkupplungstyp
Doppelplattenreibung
Rutschmoment
2.800 N·m
Stromabschaltung bei Überlast
Innerhalb von 0,3 Sekunden
Selbstrückstellung nach Schlupf
Innerhalb von 30 Sekunden

Bau und Schutz

Schaftmaterial
40Cr-legierter Stahl
Oberflächenbehandlung
Dacromet-Rostschutz
Beständigkeit gegen Salzsprühnebel
Übersteigt 1.000 Stunden
Dichtungsanordnung
Dreilippen-Skelett-Öldichtung + magnetischer Späneentfernungsring
Staubschutz
Vollständig geschlossene Staubschutzhülle
Referenz zur Kontamination
ISO 4406 18/16 nach 500 h in Sand, Staub und Tau
Referenz zur Klingengeschwindigkeit
1.800–2.200 U/min
Dämpfung
Hydraulische Dämpfung + Federvorspannung
Verschleißanzeige
Optischer Verschleißanzeigering
Referenz zum Kraftstoffverbrauch
12 % Reduzierung des gelieferten Materials

Teilenummerntabelle – Komplette Baugruppe und Hälften

55N-Doppel-CV-Baugruppe und Teilenummern für Halbwelle
Teilenummer Traktor Implementieren Beschreibung
14656849 1.375-21 1,5" RD-Klemme 55N 80x50 Doppel-CV
82-14656849 keiner 1,5" RD-Klemme 55N 50 Grad CV-Hälfte (Gerät)
83-14656849 1.375-21 keiner 55N 80 Grad CV-Hälfte (Traktor)

Die komplette Baugruppe ist die zu bestellende Teilenummer, wenn beide Hälften ausgetauscht werden. Wenn nur die Traktorhälfte bzw Wenn die Gerätehälfte abgenutzt ist, stimmt die Nummer der Halbwelle überein. Die beiden Hälften werden getrennt aufgeführt, weil Der CV-Winkel unterscheidet sich zwischen der Traktorseite und der Discbine-Seite. Weitere Anwendungen für Scheibenmäher finden Sie imZapfwelle für ScheibenbremsenKategorie.

Produktteile – Referenznummern für Service-Ersatz

Ersatzteile nach Referenznummer und Teilenummernspalte
Ref. NEIN. Teilename 147129 147134 147248
1 Cross-Kit 170015 170020 170020
2 Rollstift 170120 170120 170120
3 Weibliches Rohrendjoch 151050 151070 151070
4 Innenrohr 151090 151092 151092
5 Rutschkupplungsbaugruppe — — —
6 Männliches Rohrendjoch 151045 151065 151065
7 Außenrohr 151091 151093 151093
8 Traktor-Endjoch 151035 151055 151055
9 Schnelltrennstift 170110 170110 170110
10 Sicherheitsschild 124310 124315 124315
10 Sicherheitsschild Eurokardan 124311 124316 124316

Die Teiletabelle dient dem Serviceaustausch einzelner Komponenten. Bei Bestellung einer kompletten Ersatzwelle Verwenden Sie die Teilenummer der Baugruppe in der vorherigen Tabelle. Je breiterZapfwellensortimentlistet andere landwirtschaftliche Antriebsstränge auf Kategorien.

Kupplungsverhalten – Was die 2.800 N·m-Einstellung schützt

Beim normalen Mähen

Kupplungszustand
Beschäftigt
Drehmoment übertragen
Bis zu 2.800 N·m
Referenz zur Klingengeschwindigkeit
1.800–2.200 U/min
Dämpfung
Hydraulisch + Federvorspannung

Die Doppelscheiben-Reibungskupplung bleibt eingerückt, während der Scheibenmäher normal schneidet. Die hydraulische Dämpfung und Die Anordnung der Federvorspannung soll die Blattgeschwindigkeit stabil halten, wenn der Widerstand an Steigungen und bei Nässe schwankt Boden.

Wenn der Mäher auf einen Stein oder eine Wurzel trifft

Kupplungszustand
Ausrutscher
Stromausfall
Innerhalb von 0,3 Sekunden
Zurücksetzen
Selbstrückstellung innerhalb von 30 Sekunden
Verschleißkontrolle
Optischer Verschleißanzeigering

Die Rutschkupplung ist das Teil, das anstelle des Scheibengetriebes den Stoß aufnimmt. Die selbstrückstellende Feder Das System stellt die Übertragung wieder her, nachdem das Hindernis beseitigt ist, und der Verschleißanzeigering gibt einen visuellen Hinweis für den Fall, dass die Kupplungsscheiben Aufmerksamkeit erfordern.

Das Rutschdrehmoment von 2.800 Nm ist der im mitgelieferten Produktmaterial angegebene Wert. Bestätigen Sie die Einstellung anhand der Informieren Sie sich vor der Bestellung über das Modell des Scheibenmähers und die Zapfwelle des Traktors. Den passenden Anbaugeräte-Antriebsstrang finden Sie imZapfwelle für New Holland-ScheibenmaschinenSeite als Querverweis für diskbineseitige Konfigurationen.

Bevor Sie ein Angebot anfordern

  1. Bestätigen Sie das Mähermodell und die vorhandene Teilenummer

    Disc Mower 1340, Hesston 1340/1345, ausgewählte CaseIH 8312, Massey Ferguson PTD 12 und New Idea 5512 sind die Kompatibilitätsreferenzen im mitgelieferten Material. Die vorhandene Teilenummer der Welle ist der schnellste Weg, den Austausch zu bestätigen.

  2. Bestätigen Sie die Verzahnung der Traktorzapfwelle

    Die komplette Baugruppe 14656849 ist mit einem 1.375-21 Traktoranschluss aufgeführt. Wenn der Traktor einen anderen Zapfwellenstummel verwendet, bestätigen Sie die Traktorhälfte separat mit 83-14656849 oder einem gleichwertigen Produkt.

  3. Bestätigen Sie die Verbindung des Geräts

    Die Geräteseite ist in der kompletten Baugruppe und in der Gerätehälfte 82-14656849 als 1,5-Zoll-RD-Klemme aufgeführt. Wenn der Discbine-Eingang eine andere Klemme oder ein anderes Joch verwendet, bestätigen Sie die Gerätehälfte vor der Bestellung.

  4. Überprüfen Sie das Rutschmoment und den Kupplungszustand

    Die Kupplung ist im mitgelieferten Material auf 2.800 N·m eingestellt. Wenn die vorhandene Kupplung angepasst wurde oder der Mäher mit einem anderen Getriebe läuft, überprüfen Sie die Schlupfeinstellung anhand des Mäherhandbuchs, bevor Sie ein Angebot für den Austausch machen.

Mindestbestellmenge, Anpassung und Vorlaufzeit werden pro Bestellung angegeben, da sie davon abhängen, ob es sich um eine vollständige Bestellung handelt Baugruppe oder Halbwelle und ob die Anschlussgrößen mit den Standard-Teilenummern übereinstimmen. Nichts auf dieser Seite verpflichtet sich zu einer festen MOQ oder Vorlaufzeit, die für eine andere Konfiguration nicht gelten würde. Für einen entsprechenden Antriebsstrang Kategorie, siehe dieZapfwelle für FuttermischwagenReichweite.

Senden Sie das Mähermodell und die vorhandene Teilenummer

Senden Sie uns das Modell des Scheibenmähers, die Teilenummer der vorhandenen Welle und die Verzahnung der Zapfwelle des Traktors. Wir werden bestätigen, ob die komplette Baugruppe 14656849, die Gerätehälfte 82-14656849 oder die Traktorhälfte 83-14656849 ist die richtige übereinstimmen und ein Angebot mit Mindestbestellmenge und Vorlaufzeit für diese Konfiguration erstellen.
