Was sind die Unterschiede zwischen Spurausrüstung und helikaler Ausrüstung?

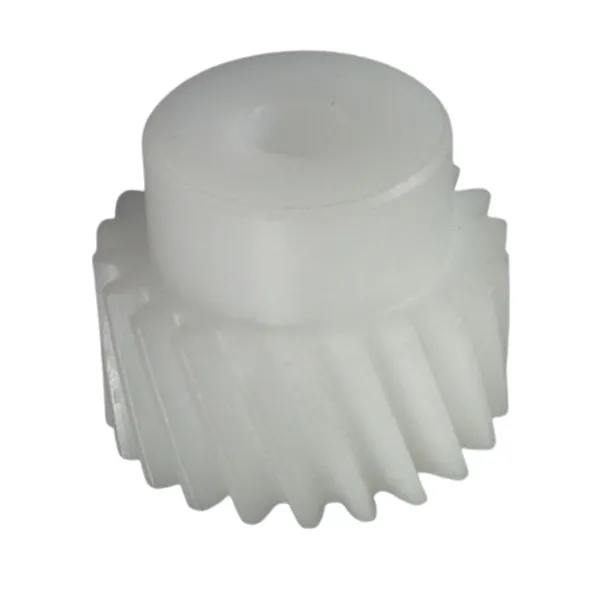

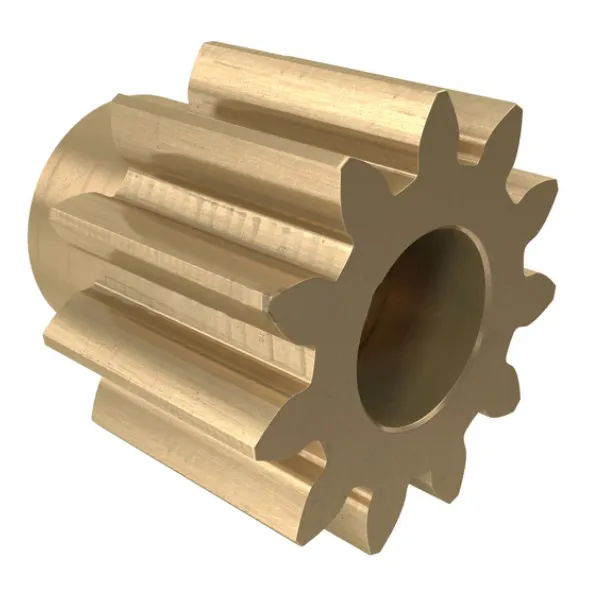

Getriebe anspornUndHelikale Zahnrädersind übliche Zahnradtypen bei mechanischen Getriebe. Sporn Zahnräder haben gerade Zahnprofile, wobei Zahnflanken parallel zur Zahnradachse sind. Während der Meshing stellen die Zahnflanken der beiden Zahnräder direkter Kontakt. Helikes Zahnräder haben ein sternförmiges Helix-Zahnprofil, wobei die Zahnflanken einen bestimmten Neientwinkel mit der Zahnradachse bilden. Während des Mischens stellen die Zahnflanken der beiden Zahnräder allmählich Kontakt auf. Dieser strukturelle Unterschied führt direkt zu unterschiedlichen Übertragungseigenschaften.RaydafonBietet sowohl Spurgetränke als auch Helical -Zahnräder in verschiedenen Größen. Willkommen, um sie zu kaufen.

Machungseigenschaften

Wenn Spurgetränke einräumt, kontaktiert ihre gesamte Zahnbreite das andere Gang gleichzeitig. Dieses Kontaktmuster kann zu erheblichen Schock und Rauschen bei der Übertragung führen. Im Gegensatz dazu neigt die Kontaktlinie der Helical -Zahnräder und erhöht die Überlappung der Getriebe signifikant. Während des Getriebes nimmt die mischende Kontaktlinie der Helixgänge allmählich zu und nimmt dann ab. Dieses Design reduziert den Schock und sorgt für eine glattere Übertragung.

Übertragungseffizienz

Getriebe anspornHaben Sie lineare Kontakt mit dem nächsten Gang während des Getriebes, was zu niedrigen Reibungsverlusten und hohen Übertragungsffizienz führt und theoretisch 98%-99%erreicht.Helikale ZahnräderAufgrund der axialen Gleitreibung haben eine geringere Effizienz, typischerweise zwischen 95% und 97%.

Belastungskapazität

Wie bereits erwähnt, ist die machende Kontaktlinie der Helical -Zahnräder geneigt, was zu einer längeren Länge führt. Dies reduziert auch den Einheitsdruck, was zu einer höheren Tragdruckgrenze als Spurgetriebe führt. Helical Zahnräder ermöglichen einen stärkeren Kontakt während des Getriebs, sodass sie ein größeres Drehmoment im selben Modul übertragen können. Ihre Belastungskapazität liegt bei der von Spurgängen um ungefähr 15% -25% höher.

Verarbeitung

Spurgänge können in der Regel mit Standard-Fräsmaschinen oder Hobbing-Maschinen in Massenproduktion hergestellt werden, was zu relativ einfachen Verarbeitung und niedrigen Herstellungskosten führt. Helical Zahnräder benötigen jedoch spezielle Geräte, um den Helixwinkel einzustellen und höhere Präzisionsanforderungen an die Werkzeugmaschinen für die Zahnradverarbeitung zu setzen. Die Aufrechterhaltung einer konsistenten Helix-Winkelkontrolle ist besonders schwierig, was zu Produktionskosten führt, die um 20% -40% höher sind als die von Spurgeträgen.

Anwendungsszenarien

Abhängig von ihren Übertragungseigenschaften,Getriebe anspornwerden häufig in leichten, leichten Anwendungen wie Uhrwerkmechanismen, Druckerübertragungen und landwirtschaftlichen Maschinengetriebe verwendet.Helikale ZahnräderAndererseits sind für Anwendungen geeignet, die höhere Stabilität oder höhere Lasten erfordern, z. B. Automobilübertragungen, industrielle Reduder und Meeresantriebssysteme.
