Warum ist ein hydraulischer Hubzylinder das Rückgrat von Hebegeräten?

Auf einer Baustelle hebt ein riesiger hydraulischer Kran einen 20 Tonnen schweren Stahlträger auf die Spitze eines Hochhauses. In einem Lager hebt ein Gabelstapler eine Palette mit Waren auf die dritte Regalebene. In einer Werft hebt ein Synchronliftsystem ein ganzes Schiff zur Wartung an. Diese scheinbar unterschiedlichen Vorgänge haben ein gemeinsames Element: Sie alle basieren auf dem hydraulischen Hubzylinder, um Fluidkraft in lineare Bewegung umzuwandeln. DerHydraulischer Hubzylinderist nicht nur eine Komponente; Es handelt sich um den mechanischen Muskel, der hydraulischen Druck in die kontrollierte Kraft umwandelt, die zum Heben, Senken und Positionieren von Lasten erforderlich ist. Ohne sie gäbe es moderne Hebegeräte, wie wir sie kennen, nicht.

Warum gilt der hydraulische Hubzylinder als das Rückgrat der Hebeausrüstung? Die Antwort liegt in seiner einzigartigen Kombination aus Kraftdichte, präziser Steuerung und Zuverlässigkeit. Ein Hydraulikzylinder kann aus einem relativ kleinen Paket eine enorme Kraft erzeugen, die weit über das hinausgeht, was ein elektrischer Aktuator oder ein pneumatisches System bei gleicher Größe erreichen kann. Es lässt sich millimetergenau steuern und ermöglicht so ein sanftes Beschleunigen und Abbremsen. Und es kann so konzipiert werden, dass es den anspruchsvollsten Umgebungen standhält, von arktischer Kälte bis Wüstenhitze, von korrosiver Meeresatmosphäre bis hin zu explosionsgefährdeten Industriegebieten. In diesem Artikel werden die technischen Prinzipien, technischen Spezifikationen und Anwendungsanforderungen untersucht, die den hydraulischen Hubzylinder in Hebegeräten unverzichtbar machen. BeiRaydafon Technology Group Co., LimitedUnser Werk stellt seit über zwei Jahrzehnten hydraulische Hubzylinder her und wir haben unsere Designs verfeinert, um die Leistung und Zuverlässigkeit zu liefern, die unsere Kunden verlangen.

Inhaltsverzeichnis

• 1. Was ist ein hydraulischer Hubzylinder und wie erzeugt er Kraft?
• 2. Warum ist die Kraftdichte der entscheidende Faktor bei der Konstruktion von Hebezeugen?
• 3. Wie definiert Präzisionssteuerung sicheres und effizientes Heben?
• 4. Was sind die wichtigsten technischen Spezifikationen unseres hydraulischen Hubzylinders?
• 5. Wie bestimmt die Anwendungstechnik die Zylinderauswahl?
• 6. Häufig gestellte Fragen (FAQ)
• 7. Fazit

1. Was ist ein hydraulischer Hubzylinder und wie erzeugt er Kraft?

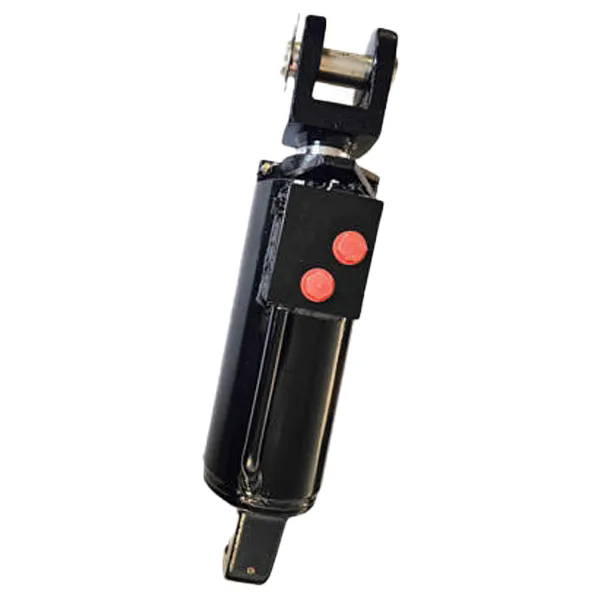

Ein hydraulischer Hubzylinder ist ein mechanischer Aktuator, der hydraulischen Druck in lineare Kraft und Bewegung umwandelt. Es besteht aus einem zylindrischen Zylinder, einem Kolben, einer Kolbenstange und Dichtungselementen. Hydraulikflüssigkeit wird unter Druck in den Zylinder gepumpt, drückt gegen den Kolben und bewirkt, dass die Stange ausfährt. Wenn die Flüssigkeit abgelassen wird, zieht sich die Stange entweder unter dem Gewicht der Last oder durch eine Rückholfeder zurück. Die vom Zylinder erzeugte Kraft wird durch den hydraulischen Druck und die wirksame Fläche des Kolbens bestimmt. Die Beziehung wird durch die Formel F = P × A ausgedrückt, wobei F die Kraft, P der Druck und A die Kolbenfläche ist. Diese einfache Beziehung ist die Grundlage aller hydraulischen Hebesysteme.

Um die praktischen Auswirkungen dieser Formel zu verstehen, betrachten Sie einen hydraulischen Hubzylinder mit einem Kolbendurchmesser von 100 mm. Die Nutzfläche beträgt ca. 7.854 mm². Bei einem Betriebsdruck von 200 bar (20 N/mm²) erzeugt der Zylinder eine Kraft von 157.080 N, also etwa 16 Tonnen. Diese Kraft wird von einem Zylinder erzeugt, der nur einen Bruchteil der Last wiegt, die er heben kann. Diese außergewöhnliche Kraftdichte ist der Hauptgrund, warum hydraulische Systeme für Hebeanwendungen bevorzugt werden. Keine andere Linearantriebstechnologie – ob elektrisch, pneumatisch oder mechanisch – kann mit dem Kraft-Größen-Verhältnis eines hydraulischen Hubzylinders mithalten.

Die Konstruktion eines hydraulischen Hubzylinders ist darauf ausgelegt, den immensen Innendrücken standzuhalten, die zur Erzeugung dieser Kräfte erforderlich sind. Der Lauf besteht in der Regel aus nahtlosem Stahlrohr, das auf einen präzisen Innendurchmesser und eine präzise Oberflächenbeschaffenheit geschliffen ist. Die Kolbenstange besteht aus hochfestem Stahl, oft verchromt, um Korrosion und Verschleiß zu widerstehen. Die Dichtungen bestehen aus Polyurethan oder Nitrilkautschuk und werden aufgrund ihrer Kompatibilität mit der Hydraulikflüssigkeit und ihrer Beständigkeit gegenüber hohen Temperaturen ausgewählt. Die Endkappen sind mit dem Zylinder verschraubt oder verschweißt und verfügen über Anschlüsse für die Hydraulikflüssigkeit. Bei Raydafon stellt unser Werk hydraulische Hubzylinder mit Zylinderdurchmessern von 40 mm bis 500 mm her, die Kräfte von 5 Tonnen bis über 500 Tonnen erzeugen können. Die folgende Tabelle fasst die wichtigsten Komponenten und ihre Funktionen zusammen.

Die Wahl der Materialien und die Präzision des Herstellungsprozesses bestimmen die Leistung und Haltbarkeit des hydraulischen Hubzylinders. Ein Zylinder mit einem schlecht geschliffenen Lauf weist im Inneren Undichtigkeiten auf, was die Effizienz verringert und Hitze erzeugt. Ein Zylinder mit einer unzureichend verchromten Stange führt zu Korrosion, wodurch die Dichtungen beschädigt werden und äußere Undichtigkeiten entstehen. In unserem Werk halten wir strenge Toleranzen ein und verwenden ausschließlich hochwertige Materialien, um sicherzustellen, dass unsere hydraulischen Hubzylinder über die gesamte Lebensdauer zuverlässige Leistung erbringen.

2. Warum ist die Kraftdichte der entscheidende Faktor bei der Konstruktion von Hebezeugen?

Die Kraftdichte ist die Kraftmenge, die ein Gerät pro Einheit seines eigenen Gewichts oder Volumens erzeugen kann. Es ist der wichtigste Faktor bei der Konstruktion von Hebezeugen. Ein zu schwerer Kran kann seine vorgesehene Last nicht heben, da er sich erst selbst heben muss. Ein zu sperriger Gabelstapler kann in engen Lagergängen nicht manövrieren. Ein zu großes hydraulisches Hubsystem kann nicht in die Anlage integriert werden. Der hydraulische Hubzylinder bietet die höchste Kraftdichte aller Linearantriebstechnologien und ist damit die einzig praktische Wahl für schwere Hebeanwendungen.

Um den Vorteil der hydraulischen Kraftdichte zu erkennen, vergleichen Sie einen hydraulischen Hubzylinder mit einem elektrischen Linearantrieb. Ein typischer elektrischer Aktuator mit einem Hub von 100 mm und einer Nennkraft von 10 kN (1 Tonne) wiegt etwa 15–20 kg. Ein hydraulischer Hubzylinder mit demselben Hub und derselben Kraft wiegt etwa 5–8 kg. Der Hydraulikzylinder ist bei gleicher Kraft zwei- bis dreimal leichter. Wenn der Kraftbedarf auf 100 kN (10 Tonnen) steigt, wird der elektrische Aktuator unpraktisch groß und schwer, während der Hydraulikzylinder kompakt bleibt. Aus diesem Grund sind elektrische Aktuatoren auf leichte Anwendungen beschränkt, während hydraulische Zylinder das Heben schwerer Lasten dominieren.

Die Kraftdichte eines hydraulischen Hubzylinders kann durch Erhöhung des Betriebsdrucks weiter erhöht werden. Moderne Hydrauliksysteme arbeiten mit Drücken von bis zu 350 bar, einige Spezialsysteme arbeiten mit 700 bar. Bei 700 bar erzeugt ein Zylinder mit einem 100-mm-Kolben eine Kraft von 550 kN (55 Tonnen), dennoch wiegt der Zylinder selbst weniger als 50 kg. Diese außergewöhnliche Kraftdichte ermöglicht die Konstruktion kompakter, leistungsstarker Hebegeräte, die in Umgebungen mit begrenztem Platzangebot transportiert und betrieben werden können. Die folgende Tabelle vergleicht die Kraftdichte verschiedener Aktuatortechnologien.

Bei Raydafon Technology Group Co.,Limited entwickeln wir unsere hydraulischen Hubzylinder so, dass sie die Kraftdichte maximieren, ohne Kompromisse bei Sicherheit oder Haltbarkeit einzugehen. Wir verwenden hochfeste Stähle und fortschrittliche Dichtungstechnologien, um sicherzustellen, dass unsere Zylinder bei Drücken von bis zu 700 bar betrieben werden können. Unser Werk bietet auch kundenspezifische Designs für Anwendungen an, die ein optimales Verhältnis von Kraft, Größe und Gewicht erfordern. Die Kraftdichte des hydraulischen Hubzylinders ist der Grund dafür, dass er das Rückgrat der Hebeausrüstung bildet.

3. Wie definiert Präzisionssteuerung sicheres und effizientes Heben?

Kraft zu erzeugen ist nur die halbe Wahrheit. Ein hydraulischer Hubzylinder muss diese Kraft auch präzise steuern. Bei Hebezeugen können unkontrollierte Bewegungen katastrophale Folgen haben. Ein Kran, der seine Last zu schnell absenkt, kann zum Schwingen der Last führen und möglicherweise Arbeiter oder Gebäude treffen. Ein Gabelstapler, der seine Gabeln zu abrupt anhebt, kann die Ladung destabilisieren und zum Absturz bringen. Eine Hebebühne, die nicht auf der richtigen Höhe stoppt, kann zu Verletzungen des Personals führen. Die präzise Steuerung des hydraulischen Hubzylinders ist daher ebenso wichtig wie seine Krafterzeugungsfähigkeit.

Die präzise Steuerung eines hydraulischen Hubzylinders wird durch eine Kombination aus Hydraulikkreisdesign, Ventiltechnologie und Zylinderdesign erreicht. Der Hydraulikkreis steuert den Flüssigkeitsfluss zum und vom Zylinder. Proportionalventile und Servoventile ermöglichen eine stufenlose Regelung der Zylindergeschwindigkeit. Die Zylinderkonstruktion – einschließlich der Endlagendämpfung – verhindert Stoßbelastungen, wenn der Zylinder seine Grenze erreicht. Die Oberflächenbeschaffenheit der Stange und das Dichtungsdesign minimieren Stick-Slip und sorgen für eine gleichmäßige Bewegung auch bei sehr niedrigen Geschwindigkeiten. In der folgenden Tabelle sind die Schlüsselelemente der Präzisionssteuerung in einem hydraulischen Hubzylinder aufgeführt.

Die präzise Steuerung eines hydraulischen Hubzylinders ist besonders wichtig bei Anwendungen wie Hubarbeitsbühnen, bei denen die Plattform genau auf der gewünschten Höhe positioniert und dort ohne Drift gehalten werden muss. Dies ist auch bei synchronisierten Hebesystemen von entscheidender Bedeutung, bei denen sich mehrere Zylinder perfekt im Einklang bewegen müssen, um eine große, unausgeglichene Last zu heben. Bei Raydafon entwickelt unser Werk hydraulische Hubzylinder mit präzisionsgefertigten Komponenten und fortschrittlichen Dichtungssystemen, um die Steuerungsleistung zu liefern, die diese Anwendungen erfordern. Darüber hinaus arbeiten wir eng mit unseren Kunden zusammen, um den Hydraulikkreislauf und die Ventilauswahl für ihre spezifischen Hebegeräte zu optimieren.

4. Was sind die wichtigsten technischen Spezifikationen unseres hydraulischen Hubzylinders?

Die Leistung eines hydraulischen Hubzylinders wird durch eine Reihe wichtiger technischer Spezifikationen definiert. Mithilfe dieser Spezifikationen können Ingenieure den richtigen Zylinder für ihre Anwendung auswählen und seine Leistung vorhersagen. Die wichtigsten Spezifikationen sind Bohrungsdurchmesser, Stangendurchmesser, Hublänge, Betriebsdruck und Befestigungsart. Diese Parameter bestimmen Kraft, Geschwindigkeit und Hüllkurve des Zylinders. Bei Raydafon Technology Group Co.,Limited fertigen wir hydraulische Hubzylinder in einer Vielzahl von Spezifikationen und können jeden Parameter anpassen, um spezifische Anwendungsanforderungen zu erfüllen.

Die folgende Tabelle enthält eine Zusammenfassung der Standardspezifikationen für unsere Produktlinie hydraulischer Hubzylinder.

Zusätzlich zu diesen Standardspezifikationen bietet unser Werk eine Reihe von Optionen und Zubehör für unsere hydraulischen Hubzylinder an. Dazu gehören integrierte Lasthalteventile, Positionssensoren und Gelenkkopflager. Wir bieten auch maßgeschneiderte Beschichtungen und Materialien für extreme Umgebungen, wie z. B. Marine- oder Offshore-Anwendungen. Jeder von uns hergestellte hydraulische Hubzylinder wird getestet, um seine Leistung und Integrität zu überprüfen. Wir führen statische Drucktests, dynamische Zyklustests und Dichtheitstests durch, um sicherzustellen, dass der Zylinder den erforderlichen Standards entspricht. Unser Engagement für Qualität und Präzision macht unsere hydraulischen Hubzylinder zum Rückgrat von Hebegeräten auf der ganzen Welt.

5. Wie bestimmt die Anwendungstechnik die Zylinderauswahl?

Bei der Auswahl des richtigen hydraulischen Hubzylinders für eine bestimmte Hebeanwendung kommt es nicht nur darauf an, das größte oder leistungsstärkste Modell auszuwählen. Es erfordert eine sorgfältige Analyse der Anforderungen der Anwendung, einschließlich der Last, des Bewegungsprofils, der Umgebung und des verfügbaren Platzes. Der Auswahlprozess umfasst eine Reihe technischer Berechnungen und Designentscheidungen. Im Folgenden sind die Schlüsselfaktoren aufgeführt, die berücksichtigt werden müssen.

Lastanalyse:Der erste Schritt besteht darin, die maximale Last zu bestimmen, die der Zylinder heben muss. Dazu gehören das Gewicht der Nutzlast, das Gewicht der Hebekonstruktion und alle dynamischen Kräfte, die durch Beschleunigung oder Stöße verursacht werden. Anschließend wird ein Sicherheitsfaktor angewendet, um Unsicherheiten und Überlastbedingungen zu berücksichtigen. Die erforderliche Kraft bestimmt den Bohrungsdurchmesser und den Betriebsdruck.

Bewegungsprofil:Das Bewegungsprofil definiert, wie sich die Last bewegen muss. Muss es sich schnell oder langsam bewegen? Muss es an genauen Positionen anhalten? Muss es unter Last seine Position halten? Die Antworten auf diese Fragen bestimmen die erforderliche Durchflussmenge, den Ventiltyp und den Bedarf an Lasthaltevorrichtungen.

Umgebungsbedingungen:Die Umgebung, in der der Zylinder betrieben wird, beeinflusst die Wahl der Materialien und Dichtungen. Ein Zylinder, der in einer korrosiven Umgebung betrieben wird, erfordert Edelstahl oder spezielle Beschichtungen. Ein Zylinder, der bei extremen Temperaturen betrieben wird, erfordert spezielle Dichtungen und Flüssigkeiten. Ein Zylinder, der in einer staubigen Umgebung betrieben wird, erfordert Scheibenwischer und Schutzstiefel.

Platzbeschränkungen:Der verfügbare Platz bestimmt die Montageart und die Gesamtabmessungen des Zylinders. In manchen Anwendungen ist ein kompakter Zylinder mit kurzem Hub erforderlich. In anderen Fällen wird ein Langhubzylinder mit großer Bohrung benötigt. Die Montageart muss mit der Struktur, an der der Zylinder befestigt wird, kompatibel sein.

Die folgende Tabelle fasst die wichtigsten Auswahlkriterien für einen hydraulischen Hubzylinder zusammen.

Bei Raydafon arbeitet unser Ingenieurteam eng mit Kunden zusammen, um den optimalen hydraulischen Hubzylinder für ihre Anwendung auszuwählen. Wir bieten detaillierten technischen Support, einschließlich Kraftberechnungen, Bewegungsanalysen und Materialauswahl. Unser Werk bietet auch kundenspezifische Designs für Anwendungen an, die eine nicht standardmäßige Lösung erfordern. Durch die Kombination unseres technischen Fachwissens mit unseren Fertigungskapazitäten stellen wir sicher, dass jeder von uns gelieferte hydraulische Hubzylinder die spezifischen Anforderungen der Hebeausrüstung erfüllt, die er antreiben soll.

6. Häufig gestellte Fragen (FAQ)

Frage 1: Wie hoch ist die typische Lebensdauer eines hydraulischen Hubzylinders?

Antwort: Die Lebensdauer eines hydraulischen Hubzylinders hängt von den Betriebsbedingungen und der Wartung ab. Unter normalen Bedingungen und ordnungsgemäßer Wartung kann ein hochwertiger hydraulischer Hubzylinder 10–15 Jahre oder länger halten. Die wichtigsten Verschleißteile sind die Dichtungen, die bei einer routinemäßigen Überholung ausgetauscht werden können. Bei Raydafon Technology Group Co.,Limited entwerfen wir unsere Zylinder für mindestens 1 Million Zyklen und stellen Wartungsrichtlinien bereit, um unseren Kunden zu helfen, die Lebensdauer ihrer Zylinder zu maximieren.

Frage 2: Woher weiß ich, ob mein hydraulischer Hubzylinder ausgetauscht oder repariert werden muss?

Antwort: Zu den Anzeichen dafür, dass ein hydraulischer Hubzylinder gewartet werden muss, gehören äußere Undichtigkeiten, ein Verlust der Hubkraft, ungewöhnliche Geräusche während des Betriebs und Driften unter Last. In vielen Fällen lässt sich der Zylinder durch den Austausch der Dichtungen reparieren. Wenn der Lauf oder die Stange beschädigt ist, muss der Zylinder möglicherweise ersetzt werden. Unser Werk bietet einen Reparatur- und Überholungsservice für hydraulische Hubzylinder an und wir können Sie beraten, ob eine Reparatur oder ein Austausch die kostengünstigere Option ist.

Frage 3: Was ist der Unterschied zwischen einem einfachwirkenden und einem doppeltwirkenden hydraulischen Hubzylinder?

Antwort: Ein einfachwirkender hydraulischer Hubzylinder nutzt hydraulischen Druck, um die Stange auszufahren, und verlässt sich auf die Schwerkraft oder eine Rückholfeder, um sie einzufahren. Ein doppeltwirkender Zylinder nutzt hydraulischen Druck, um die Stange sowohl auszufahren als auch einzuziehen. Einfachwirkende Zylinder sind einfacher und kostengünstiger und werden in Anwendungen eingesetzt, bei denen die Last den Zylinder einfahren kann. Doppeltwirkende Zylinder werden in Anwendungen eingesetzt, bei denen ein kontrolliertes Einfahren erforderlich ist oder bei denen die Last nicht genügend Kraft zum Einfahren des Zylinders bereitstellt.

Frage 4: Kann ein hydraulischer Hubzylinder in vertikaler Position verwendet werden?

Antwort: Ja, ein hydraulischer Hubzylinder kann in jeder Ausrichtung verwendet werden, einschließlich vertikal, horizontal oder geneigt. Das Design des Zylinders, einschließlich der Lagerung und Dichtungsanordnung, wird an die Ausrichtung angepasst. Bei einer vertikalen Anwendung müssen das Gewicht der Stange und die Last bei der Auslegung des Hydraulikkreislaufs und der Lasthaltevorrichtungen berücksichtigt werden. Unser Engineering-Team kann spezifische Empfehlungen für vertikale Anwendungen geben.

Frage 5: Welche Wartung ist für einen hydraulischen Hubzylinder erforderlich?

Antwort: Zu den Wartungsanforderungen für einen hydraulischen Hubzylinder gehören die regelmäßige Inspektion auf Lecks, die Überprüfung des Hydraulikflüssigkeitsstands und -zustands sowie der Austausch der Dichtungen in den empfohlenen Abständen. Der Stab sollte sauber und frei von Schmutz gehalten werden. Die Hydraulikflüssigkeit sollte regelmäßig gefiltert und getestet werden. Unser Werk stellt jedem hydraulischen Hubzylinder ein detailliertes Wartungshandbuch zur Verfügung und wir bieten unseren Kunden Wartungsschulungen an.

7. Fazit

Der hydraulische Hubzylinder ist das Rückgrat der Hebeausrüstung, da er die Kraftdichte, Präzisionssteuerung und Zuverlässigkeit bietet, mit der keine andere Technologie mithalten kann. Vom größten Baukran bis zur kleinsten Scherenhebebühne ist der hydraulische Hubzylinder die Komponente, die hydraulische Kraft in eine kontrollierte Bewegung umwandelt, die Lasten hebt, positioniert und hält. Seine Fähigkeit, aus einem kompakten Paket eine enorme Kraft zu erzeugen, diese Kraft millimetergenau zu steuern und in den anspruchsvollsten Umgebungen zuverlässig zu arbeiten, macht es in der modernen Industrie unverzichtbar.

Bei Raydafon Technology Group Co.,Limited stellt unser Werk seit über zwei Jahrzehnten hydraulische Hubzylinder her. Wir verfügen über das technische Fachwissen, die Fertigungskapazitäten und die Qualitätssysteme, um Zylinder zu liefern, die den anspruchsvollsten Anforderungen gerecht werden. Unabhängig davon, ob Sie ein neues Hebesystem entwerfen oder ein bestehendes warten, laden wir Sie ein, mit uns Kontakt aufzunehmen, um Ihre spezifischen Anforderungen zu besprechen. Unser Team hilft Ihnen gerne bei der Auswahl des optimalen hydraulischen Hubzylinders für Ihre Anwendung.

Kontaktieren Sie noch heute Raydafon Technology Group Co., Limitedum Ihre Anforderungen an hydraulische Hubzylinder zu besprechen und herauszufinden, wie unsere Zylinder Ihre Hebeausrüstung antreiben können.
