Schneckengetriebe der WPDA-Serie

Schneckengetriebe der WPDA-Serie – 13 Baugrößen (40–250), Übersetzungsverhältnisse 5:1 bis 100:1, Ausgangsdrehmoment 15–2.500 N·m, Eingangsleistung 0,12–15 kW, IP65-Gusseisengehäuse mit Zwangsschmierung. Das Schneckenrad ist abgeschreckt und auf HRC 58–62 geschliffen; Eine Doppellippendichtung hält Mehlstaub, Feldschlamm und Spülwasser vom Getriebehohlraum fern. Es stehen Fuß-, Flansch- und Hohlwellenmontage zur Verfügung, und die Abtriebswelle kann passend zu Ihrem vorhandenen Motor bearbeitet werden. Senden Sie Ihre Eingangsleistung, das erforderliche Übersetzungsverhältnis und den Motorflansch – wir senden Ihnen innerhalb von 24 Stunden einen passenden Rahmen, eine Maßzeichnung und ein direktes Angebot ab Werk zurück.
4050607080100120135147155175200250

Schneckengetriebe der WPDA-Serie – Übersetzungsverhältnisse 5:1 bis 100:1, 15–2.500 N·m, IP65-Gusseisengehäuse

Wenn Sie ein Schneckengetriebe für einen Mischer, ein Förderband, eine Verpackungslinie oder ein landwirtschaftliches Gerät beschaffen, sind die drei Zahlen das Entscheiden Sie, ob es passt, sind Übersetzung, Abtriebsdrehmoment und Motorflansch. Die WPDA-Reihe deckt alle drei auf dreizehn ab Baugrößen von 40 bis 250, mit einer Eingangsleistung von 0,12 kW bis 15 kW und einem Gusseisengehäuse, das IP65 entspricht Abwaschen und Staub. Mit den folgenden Tabellen können Sie einen Rahmen passend zu Ihrer Aufgabe zusammenstellen, ohne einen Katalog öffnen zu müssen.

Spezifikationsschnappschuss

  • Rahmengrößen40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Eingangsleistung0,12 kW – 15 kW
  • Untersetzungsverhältnis5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Ausgangsdrehmoment15 N·m – 2.500 N·m
  • GehäuseHochfestes Gusseisen, schlag- und verformungsbeständig
  • SchneckenradAbgeschreckt und geschliffen, Zahnoberfläche HRC 58–62
  • SchutzIP65 – Doppellippendichtung plus staubdichte Skelettöldichtung
  • MontageFuß, Flansch oder Hohlwelle; Abtriebswelle, die an Ihren Motor angepasst ist
  • SchmierungZwangsschmierkreislauf, Sumpf unter 60 °C im 24/7-Betrieb
WPDA Series Worm Gearboxes — cast iron housing worm reducer

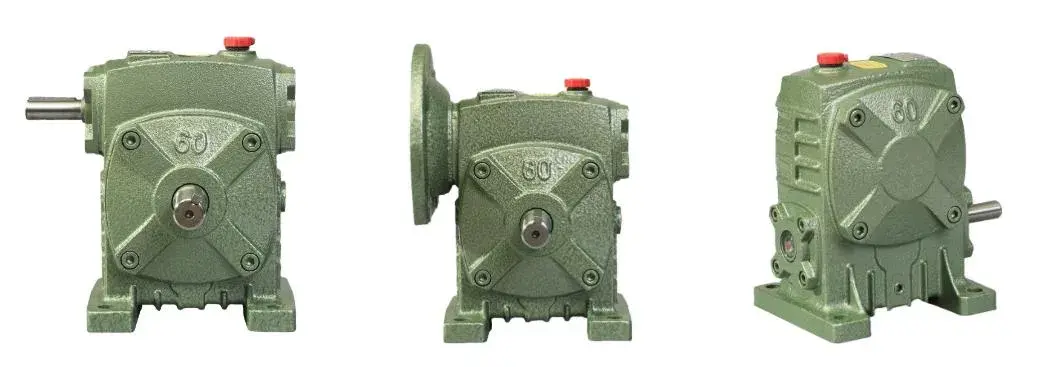

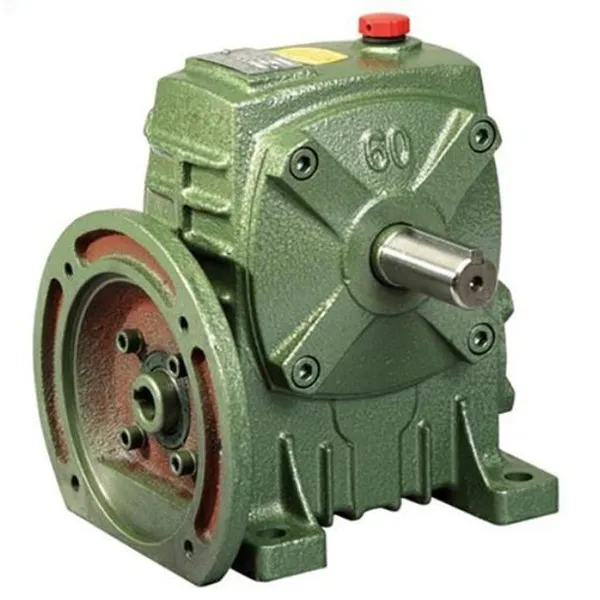

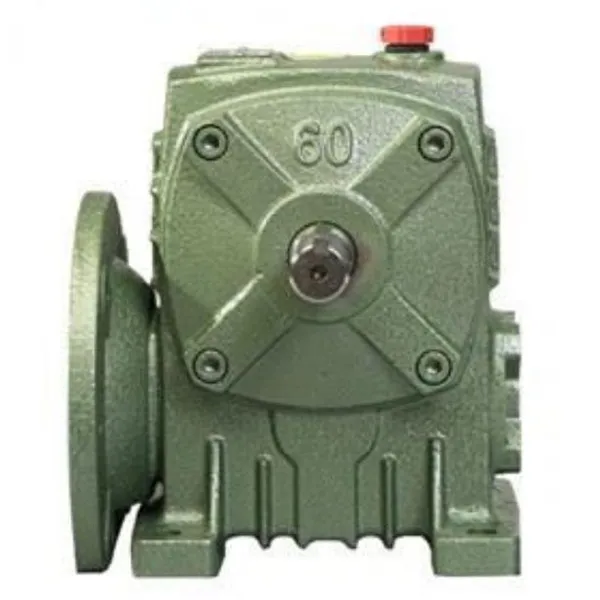

WPDA-Schneckengetriebe – Gusseisengehäuse, angeflanschter Eingang, hohle oder massive Abtriebswelle.

Wo die WPDA passt

Lebensmittelverarbeitung und -mischung

Selbsthemmend hält das Paddel, wenn der Motor stoppt

Ein Verhältnis von 40:1 beim WPDA-70 ermöglicht, dass ein Mischpaddel mit großer Kapazität unter Last startet, ohne abzuwürgen. Wann die Leine stoppt, die selbsthemmende Schneckengeometrie verhindert, dass das Paddel unter seinem Eigengewicht herunterfällt. Die Die Doppellippendichtung hält Mehlstaub vom Öl fern, sodass sich das Wartungsintervall auf etwa sechs Monate verlängert.

Abwasser und Sortierung

Gehäuse aus Gusseisen und Doppellippendichtung gegen Feuchtigkeit

In einer Kläranlage oder Müllsortieranlage führt das Austreten von Öl an einer verschlissenen Lippendichtung zu Lagerschäden. Der WPDA-100 verwendet ein rostfreies Gusseisengehäuse und eine Doppellippendichtung; Das gemessene Betriebsgeräusch sinkt um ca 80 dB bis 62 dB, was bei Nachtschichten in Wohngebieten wichtig ist.

Landmaschinen

Das Übersetzungsverhältnis 60:1 verdreifacht das Trommeldrehmoment einer Erntemaschine

Bei einer Mähdrescher-Dreschtrommel erhöht ein 60:1 WPDA-80 das Motordrehmoment etwa um das Dreifache und verbessert das Dreschen Wirkungsgrad um ca. 25 %. Die Hohlwelle wird direkt auf die vorhandene Antriebswelle, also den Rahmen, montiert bedarf keiner Nachbearbeitung. IP65 hält Feldschlamm und Regen vom Getriebehohlraum fern.

Logistik & Heben

Durch die rechtwinklige Anordnung werden 30 % Bauraum eingespart

Bei automatisierten Sortierlinien und Hebeplattformen kann der Motor aufgrund der rechtwinkligen Schneckenanordnung daneben sitzen der Abtriebswelle statt dahinter. Ein 25:1 WPDA-60 bietet eine ausreichend feine Positionierung für die Paketsortierung ohne Servo. Abtriebswellen können so bearbeitet werden, dass sie zu importierten Motoren passen, wodurch ein vollständiges Getriebe vermieden wird tauschen. Siehe dieSchneckengetriebe der WP-SerieBereich für Aufgaben mit niedrigerem Übersetzungsverhältnis.

Auswahltabelle – Leistung, Verhältnis und Gewicht

Kurzreferenz zur Rahmengröße – Nenneingangsleistung und Gewicht
Größe Eingangsleistung (kW) Verhältnisbereich Gewicht (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3,0 – 4,0 5:1 – 80:1 85
147 3,0 – 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11.0 – 15.0 5:1 – 80:1 396

Das Ausgangsdrehmoment reicht von 15 Nm bei Größe 40 bis zu 2.500 Nm bei Größe 250. Wenn Ihre Aufgabe ein Übersetzungsverhältnis außerhalb der Neun erfordert Standardschritte, fragen Sie nach dem nächstgelegenen Paar und wir bestätigen die tatsächliche Ausgangsdrehzahl und das tatsächliche Drehmoment.

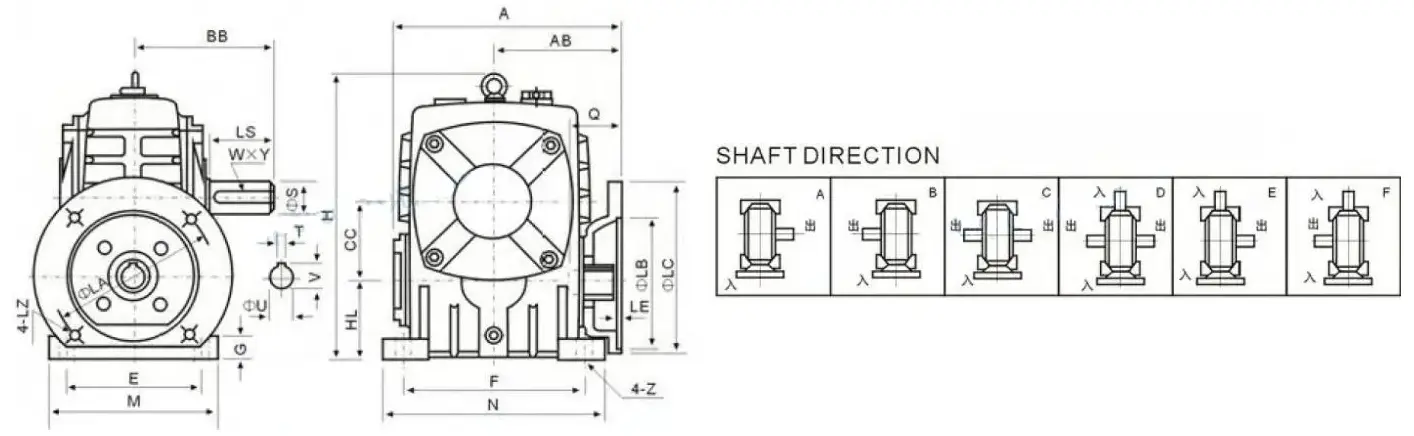

Einbaumaße – Rahmengrößen 40 bis 250

Montageabmessungen (mm) – A, AB, BB, H, HL, Flansch LA/LB/LC, Eingangsloch Q/U, Ausgangswelle LS/S
Größe A AB BB H HL M N E F G Z LA LB LC LE LZ Q U T×V LS S B×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45,3 155 90 25×9

Alle Maße in Millimetern. Wischen Sie auf Mobilgeräten horizontal über den Tisch, um an die Flansch- und Wellensäulen zu gelangen. Senden Sie Ihren Motorrahmen und die erforderliche Abtriebswellengröße und wir bestätigen die passende Reihe, bevor Sie bestellen.

Warum Käufer diese Serie bevorzugen

01

Gehärtetes und geschliffenes Schneckenrad, HRC 58–62

Das Schneckenrad wird abgeschreckt und geschliffen, wobei die Zahnoberflächenhärte im Bereich von HRC 58–62 liegt. Bei einer Förderbandanwendung im Bergbau verursachte zwei Jahre Dauerbetrieb einen Getriebeverschleiß von weniger als 0,1 mm – Die Lebensdauer ist ungefähr dreimal so hoch wie bei einem Standard-Untersetzungsgetriebe bei gleicher Belastung. DerHerstellung von PräzisionsgetriebenSeite zeigt die Schleif- und Inspektionsschritte hinter dieser Figur.

02

Die Zwangsschmierung hält die Ölwanne im 24/7-Betrieb unter 60 °C

Ein interner Zwangsschmierkreislauf speist das Netz und die Lager und verlässt sich nicht nur auf Spritzer. Bei Durch den kontinuierlichen 24-Stunden-Betrieb bleibt die Ölwanne unter 60 °C, was die Oxidation des Schmiermittels verlangsamt und die Temperatur hält Filmdicke am Schneckenkontakt. Das ist der Unterschied zwischen einem Reduzierer, der eine Saison hält, und einem das dauert mehrere.

03

IP65-Doppellippendichtung und ein Gehäuse, das nicht durchrostet

Eine Doppellippendichtung und eine staubdichte Skelettöldichtung gewährleisten IP65 gegen Schlamm, Regen und Prozessstaub. Auf einem An einer Müllsortierstelle, an der gewöhnliche Reduziergetriebe Öl austraten und sich innerhalb von drei Monaten festsetzten, lief ein WPDA-100 18 Monate in der gleichen korrosiven Umgebung ohne einen Tropfen Leckage. Wenn Ihre Aufgabe leichter ist und Sie brauchen ein kleinerer Umschlag, vergleiche dasSchneckengetriebe der RV-Serie.

04

Die Abtriebswelle ist an Ihren Motor angepasst, nicht umgekehrt

Es stehen Fuß-, Flansch- und Hohlwellenmontage zur Verfügung, und die Abtriebswelle kann auf die entsprechende Größe bearbeitet werden des Motors oder der angetriebenen Welle, die Sie bereits besitzen. Eine Landmaschinenfabrik brauchte eine Welle, die zu einer älteren passte Motor; Die Ersatzwelle wurde innerhalb von drei Tagen geliefert und ohne Austausch des Motors angeschraubt. Für landwirtschaftliche Abgaben, siehe dielandwirtschaftliches GetriebeReichweite ebenfalls.

Kundenfeedback

„Wir betreiben diese in einer feuchten Lebensmittelwerkstatt, wo die vorherigen Getriebe rosteten und häufig abgeschaltet werden mussten. Bei der WPDA-Serie ist das Gehäuse auch bei Mehl und Feuchtigkeit den ganzen Tag über nicht gerostet und die Bronze Schneckenrad ist noch sauber. Die Geräusche während des Betriebs sind nahezu vernachlässigbar und stören daher nicht mehr Lebensmitteltestgeräte in der Nähe. Als ich das Untersetzungsverhältnis anpassen musste, führte mich ihr Team durch die Schritte Ich habe die Modellunterschiede ermittelt und die Lastberechnung für mich durchgeführt – das empfohlene Gerät lief von Anfang an reibungslos beginnen.“

Emma WilsonLebensmittelverarbeitungsbetrieb, Sydney, Australien

„Die WPDA-Getriebe haben bei unserem Projekt sehr gut funktioniert – zuverlässig, effizient und einfach zu installieren und zu warten. Von der ersten Beratung bis zur Lieferung verlief alles reibungslos und die Kommunikation war unkompliziert. Wir werden weiterhin zusammenarbeiten und das Produkt auch anderen Partnern empfehlen.“

James CarterProjektkäufer, Raydafon-Kunde

Senden Sie Ihre Motorleistung und Ihr Übersetzungsverhältnis – erhalten Sie einen passenden Rahmen

Teilen Sie uns die Eingangsleistung, die erforderliche Ausgangsdrehzahl oder das erforderliche Ausgangsverhältnis, die Montageart und die Wellengröße mit. Wir werden das bestätigen WPDA-Rahmen, senden Sie die Maßzeichnung und das Angebot zum Fabrikpreis zurück, normalerweise innerhalb von 24 Stunden. Volles Sortiment auf derSchneckengetriebeSeite.
