Was ist der Unterschied zwischen einfachwirkenden und doppeltwirkenden Hydraulikzylindern für Erntemaschinen?

Im Bereich landwirtschaftlicher Maschinen, insbesondere bei Erntemaschinen, ist der Hydraulikzylinder ein grundlegendes Bauteil. Es wandelt den Hydraulikflüssigkeitsdruck in lineare Kraft und Bewegung um und ermöglicht so die Steuerung verschiedener Funktionen, vom Anheben von Schneidwerksbaugruppen bis zum Einstellen der Haspelpositionen. Zu den am häufigsten in Erntemaschinen verwendeten Hydraulikzylindertypen gehören einfachwirkende und doppeltwirkende Zylinder. Die Wahl zwischen diesen beiden Typen ist nicht willkürlich; Es handelt sich um eine wichtige technische Entscheidung, die sich auf die Leistung, Effizienz und Kosten der Maschine auswirkt.

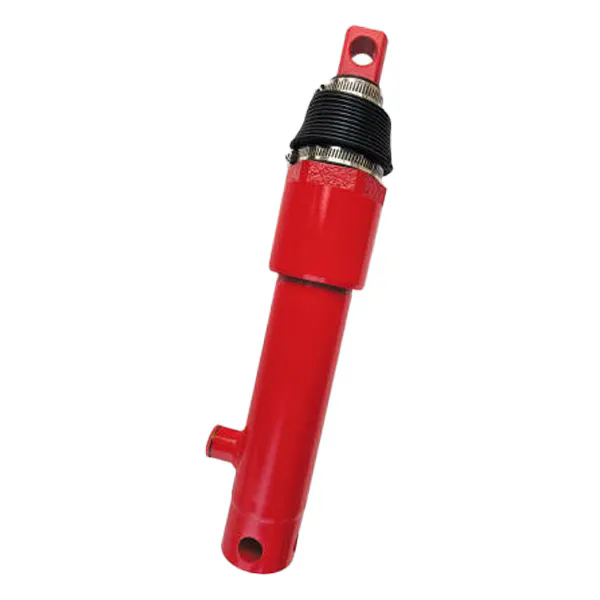

Der grundlegende Unterschied zwischen einem einfachwirkenden und einem doppeltwirkendenHydraulikzylinder für Erntemaschineliegt in der Art und Weise, wie Hydraulikflüssigkeit eingesetzt wird, um Bewegung zu erzeugen. Ein einfach wirkender Zylinder nutzt hydraulischen Druck, um den Kolben in eine Richtung auszufahren, wobei der Rückhub durch eine äußere Kraft, typischerweise Schwerkraft oder eine Feder, erfolgt. Ein doppelt wirkender Zylinder nutzt hydraulischen Druck zum Aus- und Einfahren des Kolbens und sorgt so für eine angetriebene Bewegung in beide Richtungen. Dieser Kernunterschied führt zu Variationen in Design, Anwendung und Leistungsmerkmalen. Dieser Artikel bietet eine systematische technische Analyse beider Zylindertypen und untersucht deren Funktionsprinzip, Konstruktion, Anwendungsbereiche und Auswahlkriterien. Ziel ist es, Ingenieuren, Technikern und Beschaffungsfachleuten ein klares Verständnis der Vorteile und Grenzen jedes Typs zu vermitteln.

Inhaltsverzeichnis

• 1. Funktionsprinzipien: Funktionsweise einfachwirkender und doppeltwirkender Zylinder
• 2. Konstruktions- und Komponentenunterschiede
• 3. Anwendungsspezifika in Harvester-Systemen
• 4. Leistungs- und Kontrolleigenschaften
• 5. Auswahlkriterien: Welchen Zylindertyp wählen?
• 6. Häufig gestellte Fragen (FAQ)
• 7. Fazit

1. Funktionsprinzipien: Funktionsweise einfachwirkender und doppeltwirkender Zylinder

Ein Hydraulikzylinder ist ein mechanischer Aktuator, der hydraulische Energie (Flüssigkeitsdruck) in mechanische Energie (lineare Kraft und Bewegung) umwandelt. Das Kernprinzip ist die Anwendung von unter Druck stehender Hydraulikflüssigkeit auf einen Kolben in einem Zylinderrohr. Der Druck wirkt auf die Kolbenfläche und erzeugt eine Kraft, die den Kolben und die daran befestigte Stange bewegt. Die Bewegungsrichtung wird dadurch bestimmt, auf welche Seite des Kolbens die Flüssigkeit aufgebracht wird. Der einfachwirkende und der doppeltwirkende Harvester-Hydraulikzylinder unterscheiden sich grundlegend in der Art und Weise, wie die Flüssigkeit zur Steuerung der Bewegung eingesetzt wird.

Einfachwirkender Zylinder:Ein einfachwirkender Zylinder verfügt über einen Anschluss für die Hydraulikflüssigkeit. Die Flüssigkeit wird nur auf eine Seite des Kolbens aufgetragen (typischerweise die Unterseite). Der Druck drückt den Kolben und die Stange in eine Richtung und fährt so den Zylinder aus. Der Rückhub (Rückzug des Kolbens) wird durch eine äußere Kraft erreicht. Die häufigsten äußeren Kräfte sind die Schwerkraft (das Gewicht der Last, die den Kolben zurückzieht) oder eine mechanische Feder. Einfachwirkende Zylinder sind einfach aufgebaut und werden in Anwendungen eingesetzt, bei denen die Last selbst für die Rückstellkraft sorgt. In einer Erntemaschine kann ein einfach wirkender Erntemaschinen-Hydraulikzylinder für Aufgaben wie das Anheben einer schweren Komponente verwendet werden, wobei das Gewicht der Komponente die Rückstellkraft liefert, wenn der Hydraulikdruck abgelassen wird.

Doppeltwirkender Zylinder:Ein doppeltwirkender Zylinder hat zwei Anschlüsse, einen auf jeder Seite des Kolbens. Jedem Anschluss kann Hydraulikflüssigkeit zugeführt werden, um eine Bewegung in beide Richtungen zu erzeugen. Um den Zylinder auszufahren, wird dem unteren Anschluss Flüssigkeit zugeführt, wodurch der Kolben nach oben gedrückt wird. Um den Zylinder einzufahren, wird dem oberen Anschluss Flüssigkeit zugeführt, wodurch der Kolben nach unten gedrückt wird. Dies ermöglicht eine angetriebene Bewegung in beide Richtungen. Die erzeugte Kraft in jede Richtung ist nicht unbedingt gleich, da die wirksame Fläche des Kolbens auf beiden Seiten unterschiedlich ist (die Stangenseite hat aufgrund des Stangenquerschnitts eine kleinere wirksame Fläche). Doppeltwirkende Zylinder bieten eine präzisere Steuerung und werden dort eingesetzt, wo Kraft in beide Richtungen erforderlich ist. In einer Erntemaschine werden doppeltwirkende Erntehydraulikzylinder für Funktionen wie die Steuerung der Höhe einer Haspel, das Abwinkeln eines Erntevorsatzes oder die Einstellung der Position eines Mähbalkens verwendet, wenn eine motorische Bewegung in beide Richtungen erforderlich ist.

Die folgende Tabelle bietet einen direkten Vergleich der Funktionsprinzipien.

BeiRaydafon Technology Group Co., LimitedWir fertigen sowohl einfachwirkende als auch doppeltwirkende Hydraulikzylinder für Erntemaschinen, um den vielfältigen Anforderungen des Agrarsektors gerecht zu werden. Unser Ingenieurteam kann Ihnen fachkundige Beratung bei der Auswahl des geeigneten Zylindertyps für eine bestimmte Anwendung bieten.

2. Konstruktions- und Komponentenunterschiede

Die Konstruktion eines einfachwirkenden und eines doppeltwirkenden Harvester-Hydraulikzylinders spiegelt ihre unterschiedlichen Funktionsprinzipien wider. Die Kernkomponenten beider Zylindertypen sind ähnlich: ein Zylinderrohr, ein Kolben, eine Stange, Dichtungen und Endkappen. Allerdings gibt es erhebliche Unterschiede in den Details der Konstruktion, die sich auf ihre Leistung und Zuverlässigkeit auswirken. Die Hauptunterschiede liegen im Kolben und dem Kolbendichtsystem.

Kolben:Bei einem einfach wirkenden Zylinder ist der Kolben typischerweise ein einfaches scheibenförmiges Bauteil, das an der Stange befestigt ist. Der Kolben dient zur Kraftübertragung von der Hydraulikflüssigkeit auf die Stange. Bei einem doppeltwirkenden Zylinder ist der Kolben ein komplexeres Bauteil. Es verfügt über beidseitige Dichtungen, um ein Austreten von Flüssigkeit zwischen den beiden Kammern zu verhindern. Der Kolben muss dem Druck von beiden Seiten standhalten können, was eine robuste Konstruktion erfordert. Der Kolben in einem doppeltwirkenden Zylinder verfügt häufig über einen Führungsring (oder Verschleißring), um die Ausrichtung aufrechtzuerhalten und einen Metall-auf-Metall-Kontakt zwischen dem Kolben und der Zylinderbohrung zu verhindern.

Dichtungen:Das Dichtungssystem ist entscheidend für die Leistung jedes Hydraulikzylinders. Bei einem einfachwirkenden Zylinder besteht die primäre Dichtungsanforderung darin, ein Austreten von Flüssigkeit von der unter Druck stehenden Seite des Kolbens zu verhindern. Bei einem doppeltwirkenden Zylinder sind auf beiden Seiten des Kolbens Dichtungen erforderlich, um Leckagen zwischen den beiden Kammern zu verhindern. Hierbei handelt es sich um eine anspruchsvollere Dichtungsanforderung, da eine Dichtung erforderlich ist, die dem Druck aus beiden Richtungen standhalten kann. Bei der Kolbendichtung in einem doppeltwirkenden Zylinder handelt es sich häufig um eine doppeltwirkende Dichtung, beispielsweise eine U-Ring-Dichtung oder eine Polyurethan-Dichtung.

Stangendichtungen:Beide Zylindertypen verfügen über Stangendichtungen, um ein Austreten von Flüssigkeit entlang der Stange zu verhindern. Allerdings muss die Stangendichtung in einem doppeltwirkenden Zylinder auch den höheren Drücken standhalten, die auf der Stangenseite des Kolbens auftreten können. Dies erfordert möglicherweise eine robustere Stangendichtungskonstruktion.

Dämpfung:Doppeltwirkende Zylinder verfügen häufig über Dämpfungsfunktionen am Ende des Hubs, um Aufprallkräfte und Geräusche zu reduzieren. Dies ist besonders wichtig bei Anwendungen, bei denen der Zylinder schwere Lasten mit hoher Geschwindigkeit bewegt. Bei einfach wirkenden Zylindern kommt eine Dämpfung seltener vor, da der Rückhub typischerweise durch eine äußere Kraft gesteuert wird.

Die folgende Tabelle bietet einen Vergleich der Konstruktionsmerkmale von einfachwirkenden und doppeltwirkenden Harvester-Hydraulikzylindern.

Bei Raydafon Technology Group Co.,Limited fertigen wir Harvester-Hydraulikzylinder unter Verwendung hochwertiger Materialien und präziser Herstellungsverfahren. Unsere Zylinder sind so konzipiert, dass sie den anspruchsvollen Anforderungen landwirtschaftlicher Anwendungen gerecht werden und zuverlässige und langlebige Leistung bieten.

3. Anwendungsspezifika in Harvester-Systemen

Die Wahl zwischen einem einfachwirkenden und einem doppeltwirkenden Harvester-Hydraulikzylinder wird stark von der spezifischen Anwendung innerhalb der Erntemaschine beeinflusst. Jeder Zylindertyp ist je nach erforderlicher Bewegung, Kraftprofil und Steuerungsanforderungen für bestimmte Funktionen geeignet. Ein Harvester-Hydraulikzylinder wird in einer Vielzahl von Funktionen an der Maschine eingesetzt, vom Heben schwerer Komponenten bis hin zur Steuerung komplizierter Bewegungen.

Anwendungen für einfachwirkende Zylinder:Einfachwirkende Zylinder werden typischerweise in Anwendungen eingesetzt, bei denen die Last die Rückstellkraft bereitstellen kann. Bei einer Erntemaschine umfasst dies häufig Hebevorgänge, bei denen das Gewicht der Komponente für die Rückstellkraft sorgt. Beispielsweise könnte ein einfach wirkender Zylinder zum Anheben des Schneidwerks (Mähbalken) eines Mähdreschers verwendet werden. Wenn hydraulischer Druck ausgeübt wird, fährt der Zylinder aus und hebt das Schneidwerk an. Wenn der Druck abgelassen wird, drückt das Gewicht des Kopfstücks den Zylinder wieder nach unten. In ähnlicher Weise werden bei einigen Erntemaschinen einfach wirkende Zylinder zur Höhenverstellung der Haspel verwendet, wobei das Gewicht der Haspel für die Rückstellkraft sorgt.

Anwendungen für doppeltwirkende Zylinder:Doppeltwirkende Zylinder werden in Anwendungen eingesetzt, die eine motorische Bewegung in beide Richtungen erfordern. Bei einer Erntemaschine gehören dazu Funktionen wie die Steuerung des Vorsatzwinkels, die Einstellung der Position einer Haspel und die Bedienung der Entladeschnecke. Beispielsweise könnte ein doppelt wirkender Erntemaschinen-Hydraulikzylinder verwendet werden, um das Schneidwerk so zu neigen, dass es der Bodenkontur folgt. Der Zylinder kann ausgefahren oder eingefahren werden, um den Vorsatzwinkel anzupassen. Ebenso wird häufig ein doppelt wirkender Zylinder verwendet, um die Position einer Entladeschnecke zu steuern, sodass diese je nach Bedarf ausgefahren oder eingefahren werden kann. Die Fähigkeit, motorische Bewegungen in beide Richtungen bereitzustellen, ist für die präzise Steuerung dieser Funktionen unerlässlich.

Die folgende Tabelle bietet eine Zusammenfassung typischer Anwendungen für jeden Zylindertyp in einer Erntemaschine.

Bei Raydafon verfügen wir über umfangreiche Erfahrung in der Herstellung von Hydraulikzylindern für Erntemaschinen für ein breites Anwendungsspektrum. Unser Ingenieurteam kann Ihnen fachkundige Beratung zum geeigneten Zylindertyp für Ihre spezifische Anwendung geben.

4. Leistungs- und Kontrolleigenschaften

Die Leistungs- und Steuereigenschaften eines einfachwirkenden und eines doppeltwirkenden Harvester-Hydraulikzylinders sind eine direkte Folge ihrer Konstruktion und Funktionsprinzipien. Das Verständnis dieser Eigenschaften ist für die Auswahl des richtigen Zylinders für eine bestimmte Anwendung und für die Integration in das gesamte hydraulische System von entscheidender Bedeutung. Die wichtigsten zu berücksichtigenden Leistungsmerkmale sind die Kraftabgabe, die Geschwindigkeitskontrolle und die Steuerbarkeit.

Ausgabe erzwingen:Die Kraftabgabe eines Hydraulikzylinders wird durch den Hydraulikdruck und die wirksame Fläche des Kolbens bestimmt. Bei einem einfach wirkenden Zylinder wird die Kraft nur beim Ausfahrhub erzeugt. Die Kraft ist gleich dem Druck multipliziert mit der gesamten Kolbenfläche. Bei einem doppeltwirkenden Zylinder wird die Kraft sowohl beim Ausfahr- als auch beim Einfahrhub erzeugt. Die Kraft beim Ausfahren ist die gleiche wie bei einem einfach wirkenden Zylinder (Druck x volle Kolbenfläche). Die Kraft beim Rückzugshub ist geringer, da sich die wirksame Fläche um die Stangenfläche verringert (Druck x (Kolbenfläche - Stangenfläche)). Dieser Unterschied kann besonders bei Zylindern mit großen Stangen erheblich sein.

Geschwindigkeitskontrolle:Die Geschwindigkeit eines Hydraulikzylinders wird durch die Durchflussmenge der Hydraulikflüssigkeit gesteuert. Bei einem einfachwirkenden Zylinder wird die Geschwindigkeit nur im Ausfahrhub gesteuert. Die Geschwindigkeit beim Rückzugshub wird durch die äußere Kraft (Schwerkraft oder Feder) gesteuert. Bei einem doppeltwirkenden Zylinder kann die Geschwindigkeit sowohl beim Ausfahr- als auch beim Einfahrhub gesteuert werden, indem die Durchflussrate zum entsprechenden Anschluss angepasst wird. Dies ermöglicht eine präzisere Kontrolle über die Bewegung des Zylinders.

Kontrollierbarkeit:Ein doppeltwirkender Harvester-Hydraulikzylinder bietet eine präzisere Steuerung als ein einfachwirkender Zylinder. Die Möglichkeit, hydraulischen Druck auf beide Seiten des Kolbens auszuüben, ermöglicht eine genauere Positionierung der Last. Der doppeltwirkende Zylinder ermöglicht auch den Einsatz von regenerativen Kreisläufen, die bei bestimmten Anwendungen die Geschwindigkeit des Zylinders erhöhen können. Einfachwirkende Zylinder sind weniger kontrollierbar, da der Rückhub von einer äußeren Kraft abhängt.

Die folgende Tabelle fasst die Leistungsmerkmale der einfachwirkenden und doppeltwirkenden Harvester-Hydraulikzylinder zusammen.

Bei Raydafon sind unsere Harvester-Hydraulikzylinder auf hohe Leistung und zuverlässigen Betrieb ausgelegt. Wir verwenden fortschrittliche Fertigungstechniken, um eine gleichbleibende Qualität und eine lange Lebensdauer zu gewährleisten.

5. Auswahlkriterien: Welchen Zylindertyp wählen?

Die Auswahl des geeigneten Harvester-Hydraulikzylindertyps (einfachwirkend oder doppeltwirkend) ist eine wichtige technische Entscheidung, die sich auf die Leistung, Zuverlässigkeit und Kosten des Systems auswirkt. Der Auswahlprozess sollte auf einer systematischen Bewertung der Bewerbungsanforderungen basieren. Folgende Kriterien sollten berücksichtigt werden:

Kraftanforderungen:Benötigt die Anwendung Kraft in beide Richtungen? Wenn nur eine Hub- oder Schubkraft erforderlich ist, kann ein einfach wirkender Zylinder ausreichend sein. Wenn Kraft in beide Richtungen benötigt wird, ist ein doppelt wirkender Zylinder erforderlich. Berücksichtigen Sie auch die Größe der in jede Richtung erforderlichen Kraft. Die Kraft beim Einfahrhub eines doppeltwirkenden Zylinders ist aufgrund der Stangenfläche geringer als beim Ausfahrhub, was ein Faktor sein kann.

Kontrollanforderungen:Wie präzise muss die Steuerung des Zylinders sein? Wenn eine einfache Ein-/Aus-Steuerung ausreicht, kann ein einfachwirkender Zylinder ausreichend sein. Wenn eine präzise Positionierung erforderlich ist, ist ein doppeltwirkender Zylinder erforderlich. Bedenken Sie auch, ob die Anwendung erfordert, dass der Zylinder eine Position hält, was mit einem doppeltwirkenden Zylinder einfacher zu erreichen ist.

Geschwindigkeitsanforderungen:Erfordert die Anwendung eine kontrollierte Geschwindigkeit in beide Richtungen? Wenn eine Geschwindigkeitsregelung nur im Ausfahrhub erforderlich ist, kann ein einfachwirkender Zylinder akzeptabel sein. Wenn eine Geschwindigkeitsregelung bei beiden Hüben erforderlich ist, ist ein doppeltwirkender Zylinder erforderlich.

Kostenüberlegungen:Einfachwirkende Zylinder sind aufgrund ihrer einfacheren Konstruktion im Allgemeinen kostengünstiger als doppeltwirkende Zylinder. Allerdings müssen die Kosteneinsparungen eines einfachwirkenden Zylinders gegen die möglichen Leistungs- und Steuerungseinschränkungen abgewogen werden.

Bei Raydafon Technology Group Co.,Limited können wir Sie bei der Auswahl des geeigneten Harvester-Hydraulikzylinders für Ihre spezifische Anwendung unterstützen. Unser Engineering-Team kann Ihnen auf der Grundlage Ihrer Anforderungen fachkundige Beratung bieten.

6. Häufig gestellte Fragen (FAQ)

Frage 1: Kann ein einfachwirkender Zylinder in einen doppeltwirkenden Zylinder umgewandelt werden?

Antwort: Nein, ein einfachwirkender Zylinder kann nicht in einen doppeltwirkenden Zylinder umgewandelt werden. Das Design des Zylinders ist grundlegend anders. Ein einfachwirkender Zylinder hat nur einen Anschluss und einen einzigen Satz Dichtungen, während ein doppeltwirkender Zylinder zwei Anschlüsse und Dichtungen auf beiden Seiten des Kolbens hat. Eine Umrüstung würde eine komplette Neukonstruktion des Zylinders sowie einen Austausch des Kolbens und der Dichtungen erfordern, was nicht kosteneffektiv ist. Für Anwendungen, die bidirektionale Kraft erfordern, ist es im Allgemeinen praktischer, einen doppeltwirkenden Zylinder zu kaufen.

Frage 2: Was passiert mit der Flüssigkeit auf der drucklosen Seite eines einfachwirkenden Zylinders?

Antwort: Bei einem einfachwirkenden Zylinder wird die drucklose Seite des Kolbens normalerweise in die Atmosphäre entlüftet. Dadurch kann Luft in den Zylinder ein- und austreten, während sich der Kolben bewegt, wodurch die Entstehung eines Vakuums oder Überdrucks verhindert wird. Diese Entlüftung erfolgt über einen Entlüftungsanschluss. Einige einfachwirkende Zylinder haben auch ein zur Umgebung hin offenes Stangenende.

Frage 3: Welcher Zylindertyp wird in modernen Erntemaschinen häufiger verwendet?

Antwort: Moderne Erntemaschinen verwenden je nach spezifischer Anwendung eine Kombination aus einfachwirkenden und doppeltwirkenden Erntehydraulikzylindern. Für einfache Hubaufgaben werden häufig einfachwirkende Zylinder eingesetzt. Für komplexere Funktionen, die eine präzise Steuerung und bidirektionale Kraft erfordern, sind jedoch doppeltwirkende Zylinder der Standard. Der Trend bei modernen Erntemaschinen geht zu mehr doppeltwirkenden Zylindern, da diese eine bessere Kontrolle und Vielseitigkeit bieten.

Frage 4: Woher weiß ich, ob meine Anwendung einen einfachwirkenden oder doppeltwirkenden Zylinder benötigt?

Antwort: Die Wahl hängt von den Kraft- und Kontrollanforderungen der Anwendung ab. Wenn Sie eine Kraft nur in eine Richtung benötigen und der Rückhub durch die Schwerkraft oder eine Feder erfolgen kann, kann ein einfach wirkender Zylinder ausreichend sein. Wenn Sie eine Kraft in beide Richtungen oder eine präzise Steuerung der Zylinderposition benötigen, ist ein doppeltwirkender Zylinder erforderlich. Unser technisches Team kann Ihnen bei der Analyse Ihrer Anwendung helfen.

Frage 5: Wie wirkt sich die Stangengröße auf die Kraft eines doppeltwirkenden Zylinders aus?

Antwort: Die Stangengröße verringert die wirksame Fläche des Kolbens beim Rückzugshub. Die Kraft beim Rückzugshub ist gleich dem Druck multipliziert mit der Kolbenfläche minus der Stangenfläche. Das bedeutet, dass die Rückzugskraft immer geringer ist als die Ausfahrkraft. Der Unterschied zwischen den Ausfahr- und Einfahrkräften ist bei Zylindern mit größeren Stangendurchmessern deutlicher. Für Anwendungen, die eine hohe Kraft in beide Richtungen erfordern, kann ein Zylinder mit einer kleinen Stange bevorzugt werden.

7. Fazit

Der einfachwirkende und der doppeltwirkende Harvester-Hydraulikzylinder sind beide wesentliche Komponenten in landwirtschaftlichen Maschinen, dienen jedoch unterschiedlichen Zwecken. Der einfach wirkende Zylinder liefert Kraft in eine Richtung, wobei der Rückhub durch eine externe Kraft erfolgt, wodurch er für einfache Hebeaufgaben geeignet ist. Der doppelt wirkende Zylinder liefert Kraft in beide Richtungen und bietet so eine präzise Steuerung und Vielseitigkeit für komplexe Funktionen. Die Auswahl des geeigneten Zylindertyps hängt von den spezifischen Anwendungsanforderungen ab, einschließlich der Notwendigkeit einer bidirektionalen Kraft, Regelgenauigkeit und Geschwindigkeitsregelung.

Bei Raydafon Technology Group Co.,Limited sind wir bestrebt, qualitativ hochwertige Erntemaschinen-Hydraulikzylinder bereitzustellen, die den anspruchsvollen Anforderungen der Agrarindustrie gerecht werden. Unser umfassendes Angebot an Zylindern umfasst sowohl einfachwirkende als auch doppeltwirkende Ausführungen, und unser erfahrenes Ingenieurteam kann Sie bei der Auswahl und Anwendung dieser Produkte fachkundig beraten. Wir laden Sie ein, uns für weitere Informationen zu kontaktieren.

Kontaktieren Sie noch heute Raydafon Technology Group Co., Limitedum Ihre Anforderungen an den Hydraulikzylinder für Erntemaschinen zu besprechen.
