Hydraulikzylinder mit Umkehrschub für Sanitärmaschinen
  • Hydraulikzylinder mit Umkehrschub für SanitärmaschinenHydraulikzylinder mit Umkehrschub für Sanitärmaschinen
  • Hydraulikzylinder mit Umkehrschub für SanitärmaschinenHydraulikzylinder mit Umkehrschub für Sanitärmaschinen

Hydraulikzylinder mit Umkehrschub für Sanitärmaschinen

Raydafon ist ein in China ansässiger OEM-Hersteller und Lieferant von Umkehrschub-Hydraulikzylindern für Sanitärmaschinen. Dieser Zylinder ist als Kernantriebseinheit für Müllverdichter und Materialschiebegeräte konzipiert. Das Standardmodell LPE222.2.2-5-00 verwendet einen Bohrungsdurchmesser von 220 mm, einen Stangendurchmesser von 110 mm, einen Hub von 420 mm, einen Installationsabstand von 1110 mm, einen Arbeitsdruck von 16 MPa, einen 2-M22×1,5-Anschluss und ein Gewicht von 323 kg. Der Zylinderkörper ist aus einer hochfesten Legierung geschmiedet und verfügt über einen patentierten zweistufigen Kolben, der einen Umkehrschub von bis zu 2500 kN erreicht. Ein Vierfach-Verbundabdichtungssystem widersteht Flüssigkeiten mit einem pH-Wert von 2–12, Deponiesickerwasser und Schneeschmelzmitteln. Kundenspezifische Bohrung, Hub, Installationsabstand, Anschlussdrehung und Eigenmarke sind verfügbar. Der Zielpreis liegt je nach Modell und Menge in der Regel 30–40 % unter vergleichbaren importierten Einheiten. Senden Sie Zeichnungsnummer, benötigte Menge und Zielhafen für ein schnelles Angebot.
Hersteller von OEM-Umkehrschubzylindern in China

Hersteller von Umkehrschub-Hydraulikzylindern für Müllverdichter und Sanitärmaschinen

Raydafon ist ein in China ansässiger Hersteller und Lieferant von Umkehrschub-Hydraulikzylindern für Sanitärmaschinen. Dieser Zylinder dient als Kernantriebseinheit für Müllverdichter, Materialschiebegeräte, Straßenkehrmaschinen und Flussbaggerschiffe. Das Standardmodell LPE222.2.2-5-00 liefert bis zu 2500 kN Umkehrschub mit einem patentierten zweistufigen Kolben, 16 MPa Arbeitsdruck, Φ220 mm Bohrung und 420 mm Hub. Der hochfeste Legierungskörper, die Zugfestigkeit von 1200 MPa und das vierfache Verbunddichtungssystem sind für Deponiesickerwasser, Schneeschmelzmittel und korrosive Flüssigkeiten mit einem pH-Wert von 2 bis 12 ausgelegt. Kundenspezifische Bohrungen, Hübe, Installationsabstände, Rotation des Ölanschlusses, Niedertemperaturversionen und Eigenmarken werden unterstützt. Senden Sie Ihre Zeichnungsnummer, die benötigte Menge und den Zielhafen, um ein Angebot anzufordern.

2500 kNMaximaler Rückwärtsschub
16 MPaArbeitsdruck
Φ220×Φ110Bohrung × Stange
420 mmSchlaganfall
1200 MPaZugfestigkeit

Warum Müllverdichter und Materialschiebegeräte diesen Umkehrschubzylinder verwenden

Sanitäranlagen arbeiten unter ständigem Druck. Müllpressen müssen nassen Abfall mit hohem Feuchtigkeitsgehalt verdichten. Materialschubgeräte befördern Schlamm, Mauerwerk und gemischte Ladungen. Straßenkehrmaschinen und Flussbaggerschiffe arbeiten mit Vibrationen, Korrosion und langen Arbeitszyklen. Unter diesen Bedingungen kann ein Standard-Hydraulikzylinder an Schubkraft verlieren, frühzeitig korrodieren oder Öl austreten lassen.

Raydafon baut diesen Umkehrschub-Hydraulikzylinder für Sanitärmaschinen als spezielle Antriebseinheit für diese Umgebungen. Der patentierte zweistufige Kolben erreicht bis zu 2500 kN Rückwärtsschub, etwa 30 % mehr als herkömmliche Zylinder. Bei der Müllverdichtung wird die Verdichtungsdichte von etwa 200 kg/m³ auf 350 kg/m³ erhöht, wodurch pro LKW etwa 2 Tonnen Nutzlast hinzukommen können. Der Zylinderkörper wird aus einer hochfesten Legierung in sieben Schmiedeschritten und einer präzisen Wärmebehandlung geschmiedet und erreicht eine Zugfestigkeit von 1200 MPa. Ein Vierfach-Verbundabdichtungssystem widersteht korrosiven Flüssigkeiten mit einem pH-Wert von 2–12 wie Deponiesickerwasser und Schneeschmelzmitteln.

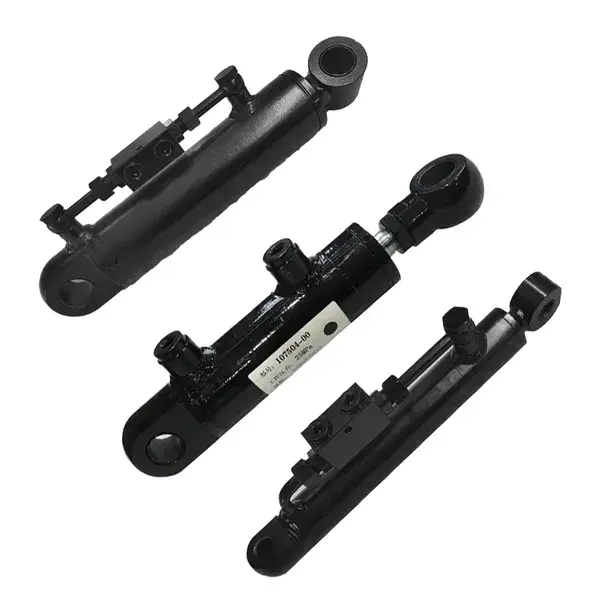

Für Käufer, die Lieferanten vergleichen, bietet Raydafon Direktpreise ab Werk, OEM-Produktion und stabile Chargenqualität. Wenn Sie auch verwandte Zylinder beziehen, sehen Sie sich die vollständige Liste anHydraulikzylinderKategorie oder die dedizierteHydraulikzylinder für MüllwagenReichweite. Informationen zu Verriegelungs- statt Schiebefunktionen finden Sie imSanitärmaschinen-Verriegelungshydraulikzylinder.

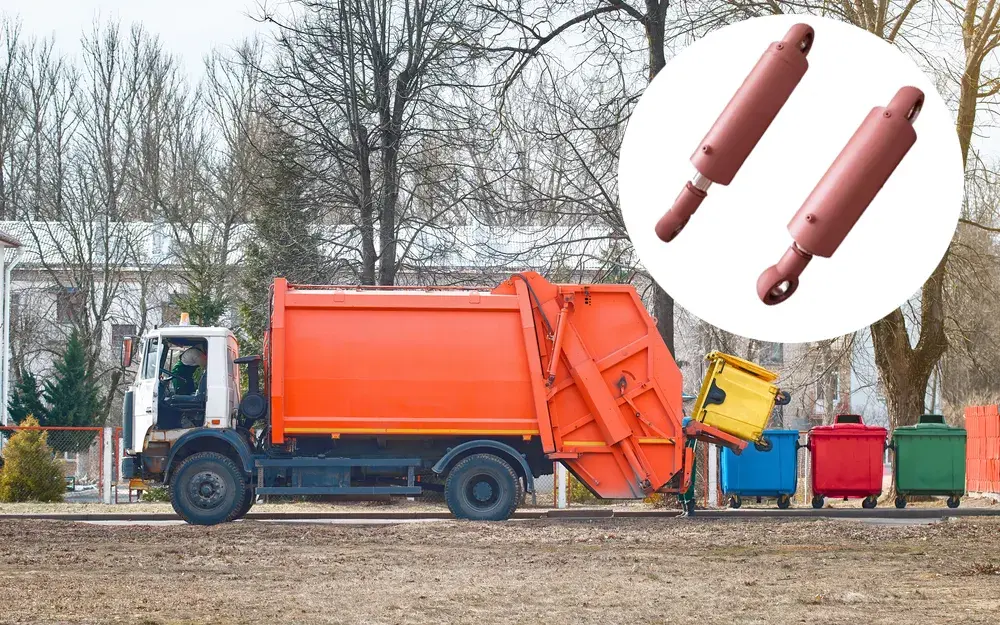

Sanitation machinery reverse thrust hydraulic cylinder for garbage compactors and material pushing equipment
Hydraulikzylinder mit umgekehrter Schubkraft zur Müllverdichtung und zum Materialschieben

Standardmodell und technische Abmessungen

Der Standard-Umkehrzylinder unten deckt gängige Müllverdichter und Materialschiebegeräte ab. Wenn Ihre Ausrüstung ein anderes Montagemuster verwendet, senden Sie die OEM-Zeichnungsnummer oder ein physisches Muster für Reverse Engineering und kundenspezifische Produktion.

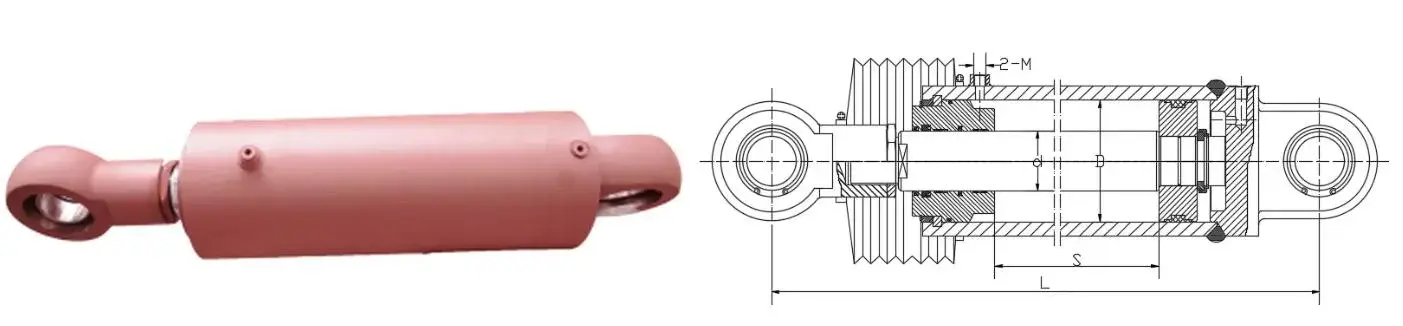

Sanitation machinery reverse thrust hydraulic cylinder dimension drawing for model LPE222.2.2-5-00
Maßangaben für den Standard-Umkehrzylinder, Modell LPE222.2.2-5-00
Zylindername Zeichnungsnummer Bohrungsdurchmesser D Stabdurchmesser d Schlaganfall S Installationsabstand L Arbeitsdruck Schnittstelle M Gewicht
Umkehrschubzylinder LPE222.2.2-5-00 Φ220 mm Φ110 mm 420 mm 1110 mm 16 MPa 2-M22×1,5 323 kg

Benötigen Sie eine andere Bohrung, einen anderen Hub, einen anderen Installationsabstand oder eine andere Anschlussdrehung? Raydafon kann einen maßgeschneiderten Umkehrschub-Hydraulikzylinder nach Ihrer Zeichnung herstellen. Informationen zu verwandten Gabelstapler-Hydrauliksystemen finden Sie imHydraulikzylinder für GabelstaplerReichweite.

Sechs zentrale Leistungsmerkmale

01

Hoher Rückwärtsschub

Der patentierte zweistufige Kolben erreicht bis zu 2500 kN, etwa 30 % mehr als herkömmliche Zylinder. Die Verdichtungsdichte steigt von etwa 200 kg/m³ auf 350 kg/m³, was einer Zuladung von rund 2 Tonnen pro Lkw entspricht.

02

Korrosionsbeständigkeit

Der hochfeste Legierungskörper, der in sieben Schmiedeschritten und einer präzisen Wärmebehandlung verarbeitet wird, erreicht eine Zugfestigkeit von 1200 MPa. Die vierfache Verbundabdichtung widersteht Flüssigkeiten mit einem pH-Wert von 2–12, einschließlich Sickerwasser und Schneeschmelzmitteln.

03

Kompakter modularer Aufbau

Etwa 35 % kleiner als herkömmliche Modelle, passend für schmale Sanitärgeräte. Die Position des Ölanschlusses unterstützt eine individuelle Drehung, um sich an unterschiedliche Pipeline-Layouts anzupassen.

04

Stabil bei langen Arbeitszyklen

Der Körper aus geschmiedeter Legierung und das darauf abgestimmte Dichtungssystem sorgen für einen stabilen Schub beim kontinuierlichen Verdichten und Schieben. Geringe Leckage und geringer Verschleiß bei hoher Belastung.

05

OEM-Anpassung

Kundenspezifische Bohrung, Stange, Hub, Installationsabstand, Drehung des Ölanschlusses, Niedertemperaturversion für kalte Regionen und Eigenmarke werden unterstützt.

06

Direktlieferung ab Werk

Hergestellt im Raydafon-eigenen Werk. Kunden handeln mit dem Hersteller, nicht mit einem Händler. Stabile Chargenqualität und schnelle After-Sales-Reaktion.

Sanitation machinery reverse thrust hydraulic cylinder features including sealing system and modular structure
Abdichtung des Umkehrschubzylinders und modularer Aufbau

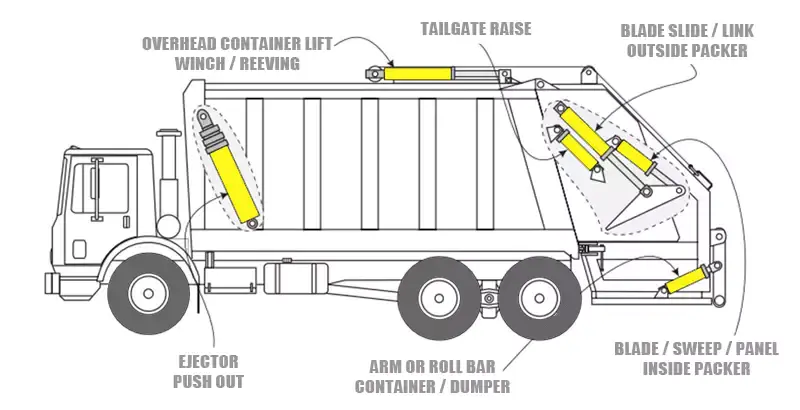

Anwendungen in der Müllverdichtung, beim Materialschieben und beim Baggern

Müllverdichter

Der hydraulische Zwei-Wege-Druck komprimiert den Siedlungsabfall auf etwa ein Drittel des ursprünglichen Volumens. Die Kompressionsdichte erhöht sich um etwa 40 %, wodurch die Nutzlast eines einzelnen Lkw steigt.

Ausrüstung zum Materialschieben

Kompaktes Design spart ca. 30 % Bauraum. Steuert präzise die Schubkraft von 100–2000 kN für Schlamm, Mauerwerk und gemischte Materialien.

Straßenkehrer

Stabiler Schub für die Positionierung der Walzenbürste und des Kehrarms auf unebenen Straßen und bei kontinuierlichen Reinigungszyklen.

Flussbaggerschiffe

Das korrosionsbeständige Gehäuse und Dichtungssystem hält nassen, abrasiven und chemisch aggressiven Baggerumgebungen stand.

Qualitätsnachweise, Tests und Exportunterstützung

Material- und Wärmebehandlungsaufzeichnungen

Hochfester Legierungskörper, sieben Schmiedeschritte, präzise Wärmebehandlung bis 1200 MPa Zugfestigkeit. Bei Massensendungen können Materialaufzeichnungen bereitgestellt werden.

Druck- und Schubprüfung

Jeder Zylinder wird vor dem Verpacken auf Leckage, Hubglätte und Anschlusspassung überprüft. Die Umkehrschubleistung wird anhand des Nenndrucks überprüft.

Maßprüfung

Bohrung, Stange, Hub, Einbauabstand und Anschlussmaße werden anhand der bestellten Zeichnung oder des Kundenmusters erfasst.

Exportverpackung

Die Zylinder sind mit Rostschutzöl und schützenden Endkappen gefüllt. Großbestellungen können für den See-, Luft- oder Expressversand palettiert und umreift werden.

Benutzerdefinierter OEM-Bestellprozess

Schritt 01 Bewerbungsdetails senden

Geben Sie Gerätetyp, Zeichnungsnummer, Bohrung, Stange, Hub, Installationsabstand, Anschlussgröße, Menge und Zielanschluss an.

Schritt 02 Modellbewertung

Raydafon prüft, ob das Modell LPE222.2.2-5-00 oder ein kundenspezifischer Umkehrschubzylinder zu Ihrer Ausrüstung passt.

Schritt 03 Muster- und Zeichnungsfreigabe

Bei OEM-Projekten erstellt Raydafon ein Reverse Engineering des Musters und bestätigt die Abmessungen vor der Massenproduktion.

Schritt 04 Produktion und Angebot

Nach der Genehmigung der Zeichnung stellt Raydafon ein FOB Ningbo-Angebot, einen Produktionsplan und Verpackungsdetails zur Verfügung.

Häufig gestellte Fragen

Was ist ein Umkehrschub-Hydraulikzylinder für Sanitärmaschinen?

Ein Rückwärtsschub-Hydraulikzylinder für Sanitärmaschinen ist ein doppelt wirkender hydraulischer Aktuator, der eine starke Schubkraft in die Rückwärtsrichtung erzeugt. Es wird in Müllpressen, Materialschiebegeräten, Straßenkehrmaschinen und Flussbaggerschiffen zum Komprimieren oder Schieben von Abfall und Schlamm eingesetzt. Der Umkehrschubzylinder ist die zentrale Antriebseinheit, die die Kompressionsplatte oder das Schubblatt antreibt.

Welches Standardmodell produziert Raydafon?

Raydafon produziert das Standardmodell LPE222.2.2-5-00 mit Φ220 mm Bohrung, Φ110 mm Stange, 420 mm Hub, 1110 mm Installationsabstand, 16 MPa Arbeitsdruck, 2-M22×1,5-Anschluss und 323 kg Gewicht. Kundenspezifische Bohrungen, Hübe, Installationsabstände und Anschlussdrehungen sind anhand von OEM-Zeichnungen oder physischen Mustern erhältlich.

Wie viel Rückwärtsschub kann dieser Zylinder erzeugen?

Die patentierte zweistufige Kolbenstruktur erreicht einen Rückwärtsschub von bis zu 2500 kN, was etwa 30 % mehr ist als bei herkömmlichen Zylindern. Bei Müllverdichtungsanwendungen kann die Verdichtungsdichte von etwa 200 kg/m³ auf 350 kg/m³ erhöht und die Ladekapazität eines einzelnen LKWs um etwa 2 Tonnen erhöht werden.

Welche Materialien und Dichtungssysteme werden verwendet?

Der Zylinderkörper besteht aus hochfestem Legierungsmaterial, das in sieben Schmiedeschritten und einer präzisen Wärmebehandlung verarbeitet wird, und erreicht eine Zugfestigkeit von 1200 MPa. Ein Vierfach-Verbundabdichtungssystem widersteht korrosiven Flüssigkeiten mit einem pH-Wert von 2 bis 12, einschließlich Deponiesickerwasser und Schneeschmelzmitteln.

Kann Raydafon kundenspezifische OEM-Umkehrzylinder herstellen?

Ja. Raydafon unterstützt die OEM-Produktion anhand von Kundenzeichnungen oder physischen Mustern. Kundenspezifische Bohrungen, Stangen, Hübe, Installationsabstände, Rotation des Ölanschlusses, Niedertemperaturversionen für kalte Regionen, Private-Label-Verpackungen und Großauftragsproduktion sind verfügbar.

Welche Informationen werden für ein Angebot benötigt?

Senden Sie die Zeichnungsnummer oder vorhandene Musterdetails, Bohrungsdurchmesser, Stangendurchmesser, Hub, Installationsabstand, Arbeitsdruck, Anschlussgröße, Bestellmenge und Zielanschluss. Raydafon wird Ihnen mit einem FOB Ningbo-Angebot und einer Lieferzeit antworten.

Wie kann ich eine Muster- oder Großbestellung anfordern?

Nutzen Sie das Anfrageformular auf dieser Seite oder kontaktieren Sie Raydafon per Telefon, E-Mail oder WhatsApp. Geben Sie das gewünschte Modell, die Zeichnungsnummer, die Menge und die Anwendung an. Das Verkaufsteam bestätigt die Musterverfügbarkeit, den Massenproduktionsplan und die Verpackungsdetails.

Sind Sie bereit, Umkehrschub-Hydraulikzylinder für Sanitärmaschinen zu beschaffen?

Senden Sie Ihre Zeichnungsnummer, Bohrungs-/Stangen-/Hubanforderung, Arbeitsdruck, Anschlussgröße, Bestellmenge und Zielanschluss. Raydafon bestätigt das Standardmodell oder entwirft einen kundenspezifischen Umkehrschub-Hydraulikzylinder und erstellt dann ein FOB-Ningbo-Angebot mit Lieferzeit und Verpackungsdetails.
