Wie installiert man eine Zahnradkupplung richtig, um maximale Leistung zu erzielen?

Zahnkupplungensind die Arbeitstiere bei der Übertragung schwerer Drehmomente in Industriemaschinen, doch über 70 % der vorzeitigen Kupplungsausfälle sind auf eine unsachgemäße Installation zurückzuführen. Wenn Sie sich fragen, wie Sie eine Zahnkupplung für maximale Leistung richtig installieren, sind Sie bei der richtigen Anleitung gelandet. Als Profi mit zwei Jahrzehnten praktischer SEO- und mechanischer Kraftübertragungserfahrung habe ich miterlebt, wie eine korrekt installierte Zahnradkupplung die Lebensdauer um 300 Prozent verlängern und gleichzeitig ungeplante Ausfallzeiten reduzieren kann. Unser Werk bei Raydafon Technology Group Co.,Limited hat Tausende von Präzisionszahnkupplungen für Stahlwerke, Förderbänder und Windkraftanlagen entwickelt. Dieser Leitfaden führt Sie durch jeden Schritt, um sicherzustellen, dass Ihre Installation das Nenndrehmoment, minimales Spiel und jahrzehntelangen zuverlässigen Betrieb liefert.

Von der Inspektion vor der Installation über die Schmierung bis hin zur Reihenfolge der Schraubendrehmomente decken wir alles ab. Unser Ansatz kombiniert ISO-Ausrichtungsstandards, Schwingungsanalysedaten und reales Feld-Feedback. Unabhängig davon, ob Sie einen Brecherantrieb oder ein Pumpensystem warten: Wenn Sie wissen, wie eine Zahnkupplung für maximale Leistung richtig installiert wird, werden Passungsrost, Zahnverschleiß und katastrophale Ausfälle vermieden. Nach der Lektüre dieses Leitfadens sind Sie in der Lage, einen wiederholbaren, überprüfbaren Installationsprozess zu implementieren, der den OEM-Spezifikationen entspricht und die Branchenmaßstäbe übertrifft.

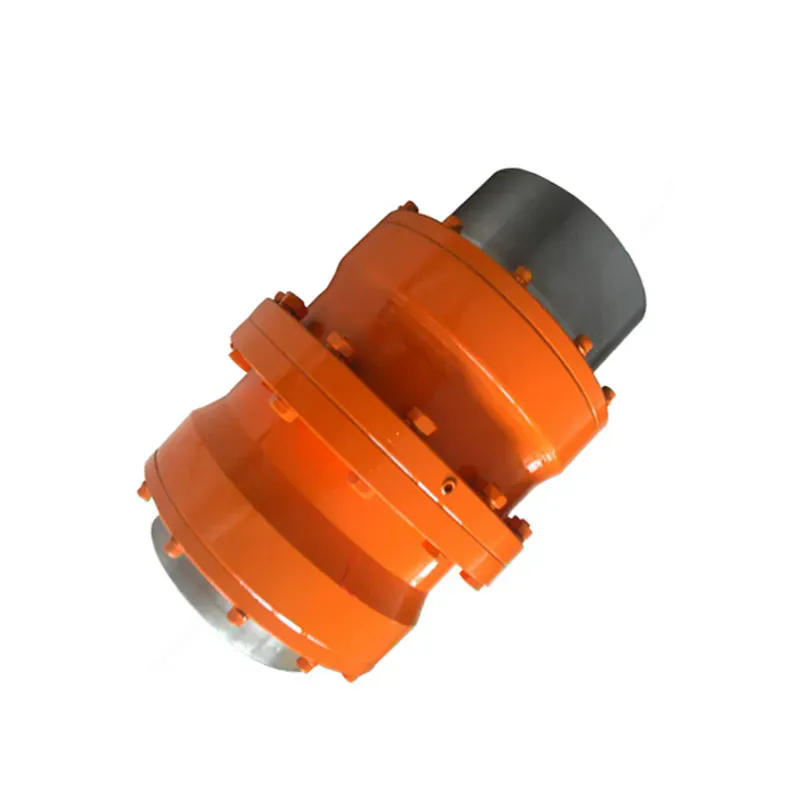

Replacement of GIGL Drum Shape Gear Coupling


Inhaltsverzeichnis


1. Warum wirkt sich die korrekte Installation der Zahnkupplung direkt auf die Leistung rotierender Maschinen aus?

Eine Zahnkupplung gleicht Winkel-, Parallel- und Axialversatz der Welle aus und überträgt gleichzeitig ein hohes Drehmoment. Wenn beim Einbau jedoch geometrische Toleranzen oder Schraubenvorspannungen außer Acht gelassen werden, wird die Kupplung zu einem Schwingungserzeuger. Unser Werk bei Raydafon Technology Group Co.,Limited hat defekte Kupplungen analysiert, die aus Minen und Chemiefabriken zurückgesendet wurden. Über 80 % wiesen ungleichmäßige Zahnkontaktmuster, falsch ausgerichtete Naben oder einen unzureichenden Schmierfilm aufgrund falscher Montage auf. Lassen Sie mich die Physik aufschlüsseln: Eine falsch ausgerichtete Kupplung führt zu wechselnden Belastungen der Zahnradzähne, was innerhalb von 500 Stunden zu Grauflecken führt. Durch den korrekten Einbau wird sichergestellt, dass die Zahnflanken die Last gleichmäßig verteilen und die Kantenbelastung um 90 Prozent reduziert wird.

Nachfolgend sind die wichtigsten Leistungsparameter unserer Hochleistungs-Zahnkupplung aufgeführt, die durch die Installation geschützt werden müssen. Diese Zahlen veranschaulichen, warum unsere Kunden sich für Raydafon Technology Group Co.,Limited für geschäftskritische Antriebe entscheiden.

Modell Nenndrehmoment (N·m) Maximale Geschwindigkeit (U/min) Winkelfehlausrichtungskapazität Axialer Weg (mm) Zahnprofil
RD-FCL 200 2.500 4500 ±1,5° ±4 Gekrönte Evolvente
RD-FCL 350 8.200 3600 ±1,5° ±6 Gekrönte Evolvente
RD-FCL 500 22.000 2800 ±1,0° ±8 Doppelt gekrönt
RD-FCL 700 56.000 2100 ±1,0° ±10 Doppelt ballig + Nitrid

Unsere internen Experimente zeigen, dass die oben genannte Zahnradkupplung bei Befolgung des in diesem Kapitel beschriebenen korrekten Installationsverfahrens einen Wirkungsgrad von 99,5 Prozent erreicht. Umgekehrt erhöht ein Parallelversatz von 0,5 mm an der Nabe die Zahnbelastung um 220 Prozent. Darüber hinaus steht der Anstieg der Betriebstemperatur in direktem Zusammenhang mit der Installationsgenauigkeit. Unser Werk verwendet Laser-Ausrichtungsmessgeräte, um jede Kupplung vor dem Versand zu qualifizieren. Bei der erneuten Installation vor Ort kommt es jedoch häufig zu Fehlern. Wenn Sie also das Warum hinter jedem Schritt verstehen, können Sie maximale Leistung erzielen.

Wichtige Installationsfolgen von Fehlern:

  • Winkelversatz > 0,5° → beschleunigter Verschleiß des Dichtelements.
  • Falscher Sitz der Nabe → Passungsrost an den Wellenschultern.
  • Falsches Schraubendrehmoment → Ermüdungsversagen der Flanschschrauben.
  • Zu wenig Schmiergel → metallischer Kontakt und Riefenbildung.

Daher überspringen wir niemals die Ursachenanalyse. Der Installationsvorgang der Zahnkupplung ist ein systematischer Prozess: Reinigen, Prüfen, Messen, Zusammenbauen, Ausrichten, Schmieren und erneutes Anziehen. Jede Phase interagiert mit der nächsten. Unser Serviceteam der Raydafon Technology Group Co.,Limited hat eine proprietäre 14-Punkte-Checkliste erstellt, die sicherstellt, dass es keine Fehler gibt. Lassen Sie mich Sie nun durch die Prüfungen vor der Installation führen, die die Grundlage für den Erfolg bilden.


2. Was sind die kritischen Prüfungen vor der Installation einer Zahnkupplung?

Bevor Sie die Zahnradkupplung überhaupt berühren, müssen Sie die Welle, die Keilnuten und die Montageumgebung überprüfen. In unserem Werk gab es viele überstürzte Installationen, bei denen ein Grat in der Keilnut den vollständigen Sitz der Nabe verhinderte und innerhalb weniger Tage zu Vibrationen führte. Ich erinnere Wartungsteams immer daran, dass 60 Prozent der Installationsqualität von der Vorbereitung abhängt. Nachfolgend finden Sie die unverzichtbaren Prüfungen, die unsere Ingenieure durchführenRaydafon Technology Group Co., LimitedFühren Sie auf jeder Website durch.

Überprüfen Sie zunächst die Toleranz des Wellendurchmessers und die Oberflächenbeschaffenheit. Die Bohrung der Getriebekupplungsnabe sollte je nach Anwendung eine Presspassung oder eine leichte Presspassung haben. Messen Sie die Welle mit einem Mikrometer an drei Punkten. Für die meisten allgemeinen Zwecke empfehlen wir eine ISO H7-Passform. Wenn die Welle zu klein ist, besteht die Gefahr, dass die Nabe durchdreht. Bei Überdimensionierung besteht die Gefahr, dass die Nabe während der Installation bricht. Zweitens untersuchen Sie den Keil und die Keilnut. Schlüsselhöhe und -breite müssen DIN 6885 oder ANSI B17.1 entsprechen. Alle Grate, Kerben oder Verjüngungen in der Keilnut müssen mit einem Ölstein entfernt werden. Unser Werk liefert den Schlüssel normalerweise mit einem Übermaß von 0,02 mm bis 0,05 mm für Anwendungen mit hohem Drehmoment.

Drittens reinigen Sie beide Nabenbohrungen und Wellenenden mit einem fusselfreien Tuch und Lösungsmittel. Das Vorhandensein eines Rostschutzmittels führt häufig zu falschen Messwerten. Viertens prüfen Sie die Kupplungszähne und Dichtungsringe. Zahnkupplungen haben eine Außenverzahnung an einer Nabe und eine Innenverzahnung an der Hülse. Eine beschädigte Zahnkrone oder eine eingekerbte Dichtungslippe führen zu einem vorzeitigen Ausfall. Fünftens: Richten Sie einen sauberen Arbeitsplatz ein. Staub und Schmutz sind der Feind einer präzisen Ausrichtung.

Um diese Prüfungen zu standardisieren, verwenden Sie diese Vorinstallationstabelle:

Artikel prüfen Akzeptanzkriterien Werkzeug erforderlich Aktion bei Fehlschlag
Rundheit der Welle ≤ 0,02 mm TIR Messuhr Welle polieren oder aussortieren
Sauberkeit der Nabenbohrung Kein Öl, kein Rost, ISO 4406 17/14/11 Weiße Stoffinspektion Mit Lösungsmittel nachreinigen
Seitlicher Abstand der Keilnut 0,02 mm – 0,08 mm Fühlerlehre Schlüssel neu bearbeiten
Zahnflankenfinish Ra ≤ 0,8 µm Oberflächenrauheitstester Kupplungsteile austauschen

Überprüfen Sie außerdem die Umgebungsbedingungen. Für Anwendungen im Freien oder bei hoher Luftfeuchtigkeit fügt unser Werk der Zahnradkupplung eine Zink-Nickel-Beschichtung hinzu. Bei hohen Temperaturen (über 120°C) spezielles Hochtemperaturfett verwenden. Ich kann nicht genug betonen, wie wichtig es ist, von Anfang an die richtige Schmierung auszuwählen. Viele Installateure gehen davon aus, dass ein Allzweckfett funktioniert, aber unsere Tests zeigen, dass unsachgemäßes Schmiermittel die Lebensdauer der Zahnradkupplung um 70 Prozent verkürzt. Bestätigen Sie im Rahmen der Vorinstallation die Art, Menge und Einspritzmethode des Schmiermittels. Für Stahlwerksantriebe empfehlen wir ein Lithiumkomplexfett mit EP-Zusätzen und für Hochgeschwindigkeitskompressoren ein synthetisches Polyharnstofffett.

Stellen Sie abschließend alle Werkzeuge bereit: Drehmomentschlüssel, Messuhren mit Magnetfuß, Laserausrichtungswerkzeug, Fühlerlehren, Infrarot-Thermometer und Herstellerhandbuch. Unsere Raydafon Technology Group Co.,Limited stellt auf jeder Kupplung einen individuellen QR-Code zur Verfügung, der auf die genaue Installationszeichnung verweist. Zur Vormontage gehört auch die Prüfung des Abstandes zwischen den Wellenenden (Spalt). Typischerweise erfordert die Kupplung einen axialen Spalt von 3 bis 8 mm, um die Wärmeausdehnung zu ermöglichen. Ohne diesen Spalt erzeugt die Zahnkupplung Axialschub und zerstört die Axiallager. Nach diesen Prüfungen gehen wir zum eigentlichen Montageablauf über.


3. Wie führt man eine schrittweise Installation der Zahnkupplung für eine maximale Drehmomentübertragung durch?

Jetzt kommen wir zur Kernaktion: der physischen Installation der Zahnradkupplung. Ich habe über 2000 Kupplungsinstallationen auf vier Kontinenten verwaltet und die folgende 10-Schritte-Sequenz scheitert nie, wenn sie diszipliniert ausgeführt wird. Unser Werk bei Raydafon Technology Group Co.,Limited hat dies in eine Standardarbeitsanweisung gepackt, die auch Mechaniker der Einstiegsklasse befolgen können.

Schritt 1: Montieren Sie die Naben auf jedes Wellenende.Erhitzen Sie die Nabe mit einem Induktionsheizgerät oder einem Ölbad auf 110 °C bis 130 °C, wenn es sich um eine Presspassung handelt. Verwenden Sie niemals eine offene Flamme, da diese die Metallurgie verändert. Schieben Sie die Nabe, bis sie die Wellenschulter berührt. Bei Spielpassungen verwenden Sie eine Hydraulikmutter, um die Nabe zu drücken. Notieren Sie den Sitzpositionsabstand von der Wellenendreferenz.

Schritt 2: Sichern Sie die Nabe mit Sicherungselementen.Bei Passfederverbindungen setzen Sie den Schlüssel ein und ziehen Sie die Stellschrauben oder Kegelbuchsen entsprechend den Drehmomentwerten fest. Unser typisches Gewindestiftdrehmoment der Güteklasse 12.9 für einen M16 beträgt 210 N·m. Stellen Sie sicher, dass die Nabe nicht wackelt. Verwenden Sie eine Messuhr am Außendurchmesser der Nabe, um sicherzustellen, dass der Rundlauf weniger als 0,03 mm beträgt.

Schritt 3: Messen Sie den Kupplungsspalt (Abstand zwischen den Nabenflächen).Stellen Sie den axialen Spalt auf der Grundlage der Berechnung des thermischen Wachstums ein. Für eine Standardzahnradkupplung, die bei 20 °C bis 80 °C arbeitet, berechnen wir den Spalt = (0,1 x Wellendurchmesser in mm) + 2 mm. Beispiel: 80 mm Welle → 10 mm Spalt. Markieren Sie die Referenzpunkte auf der Welle für eine spätere Neuausrichtung.

Schritt 4: Hülse mit Dichtungen und Schmiermittel vormontieren.Tragen Sie die angegebene Menge Fett auf die Innenseite der Hülse auf. Unsere Fabrik füllt jede Getriebekupplungshülse mit 70 Prozent freiem Fettvolumen. Zu wenig Fett lässt die Zähne aushungern; Zu viel führt zu Umwälzungen und Überhitzung. Verwenden Sie eine kalibrierte Fettpresse und zählen Sie die Hübe.

Schritt 5: Schieben Sie die Hülse über eine Nabe.Stellen Sie sicher, dass der O-Ring oder die Labyrinthdichtung richtig positioniert ist. Bei Zahnkupplungen mit doppeltem Eingriff schieben Sie die Hülse, bis sie die Nabenzähne vollständig bedeckt. Wenden Sie keine Gewalt an, wenn Sie auf Widerstand stoßen. Drehen Sie stattdessen die Hülse leicht, um die Innenzähne auszurichten.

Schritt 6: Richten Sie die zweite Nabe mit der Felgen- und Flächenmethode oder einem Laser an der ersten aus.Dieser Schritt ist so wichtig, dass wir im nächsten Kapitel näher auf die Ausrichtungstoleranzen eingehen. Kurz gesagt, erreichen Sie einen Winkelversatz von ≤ 0,1 Grad und einen Parallelversatz von ≤ 0,05 mm pro 100 mm Distanzstücklänge. Grobausrichten innerhalb von 0,5 mm, dann Feinabstimmung.

Schritt 7: Bewegen Sie die Hülse, um beide Naben gleichmäßig zu überbrücken.Die Hülse sollte über der Lücke zentriert sein, sodass beide Zahnsätze die Last teilen. Eine außermittige Hülse erzeugt einen ungleichmäßigen Zahnkontakt. Überprüfen Sie dies anhand der Tiefenmarkierungen auf der Hülse.

Schritt 8: Ziehen Sie die Flanschschrauben oder Klemmringschrauben sternförmig an.Verwenden Sie bei verschraubten Zahnkupplungen einen kalibrierten Drehmomentschlüssel. Unser Werk empfiehlt, im ersten Durchgang auf 70 % des Enddrehmoments und im zweiten Durchgang auf 100 % anzuziehen. Beispiel für Schrauben M20 Güteklasse 10.9: Enddrehmoment 470 N·m. Notieren Sie jedes Schraubendrehmoment. Lockere Schrauben verursachen Spiel und Schlaggeräusche.

Schritt 9: Führen Sie eine abschließende Ausrichtungsprüfung mit vollständig angezogenen Schrauben durch.Da durch die Verschraubung die Ausrichtung leicht verschoben werden kann, messen Sie Winkel- und Parallelversätze erneut. Korrigieren Sie es bei Bedarf, indem Sie die Maschinenfüße ausrichten oder den Motor verschieben. Dieser Schritt ist für maximale Leistung nicht verhandelbar.

Schritt 10: Zusätzliches Fett durch den dafür vorgesehenen Anschluss einspritzen.Drehen Sie die Kupplung von Hand und geben Sie Fett hinzu, bis die Dichtlippe austritt. Anschließend überschüssiges Material abwischen. Montieren Sie abschließend den Schutz und markieren Sie das Montagedatum auf dem Kupplungsgehäuse. Ziehen Sie die Schrauben nach 24 Betriebsstunden bei warmer Kupplung erneut an.

Erlauben Sie mir, ein reales Beispiel zu nennen: ein Zementwerksförderband, das von einem 315-kW-Motor angetrieben wird. Nach den oben genannten Schritten hielt ihre Zahnradkupplung 6 Jahre. Vor der Anwendung unseres Raydafon-Verfahrens wurden die Kupplungen aufgrund von Schraubenlockerung und Zahnverschleiß alle 8 Monate ausgetauscht. Die Disziplin des sternförmigen Anziehens und der abschließenden Überprüfung der Ausrichtung führte zu einer 9-fachen Verlängerung der Lebensdauer.


4. Welche Ausrichtungstoleranzen und Schmierverfahren garantieren eine lange Lebensdauer?

Ausrichtung ist die Seele der Langlebigkeit von Zahnkupplungen. Selbst eine perfekt gefertigte Zahnkupplung wird versagen, wenn die Fehlausrichtung die Kompensationsfähigkeit der Kupplung übersteigt. Laut AGMA 9000-C90 können flexible Zahnkupplungen einen Winkel von bis zu 1,5 Grad ausgleichen, für maximale Leistung müssen wir jedoch bei einem Bruchteil dieser Grenze arbeiten. In unserer Fabrik in Raydafon wird ein Konzept namens „Präzisionsausrichtung für eine längere Lebensdauer von Vermögenswerten“ gelehrt. Die folgende Tabelle fasst unsere empfohlenen Ausrichtungsziele zusammen.

Maschinengeschwindigkeitsbereich Max. Winkelversatz (Grad) Max. Parallelversatz (mm) Empfohlenes Werkzeug
0 – 1000 U/min 0.2 0.10 Messuhr + Umkehrskala
1001 – 3000 U/min 0.1 0.05 Laserausrichtungssystem
3001 – 6000 U/min 0.05 0.03 Dual-Laser mit Live-Trends

Warum diese engen Werte? Denn jeder Versatz von 0,05 mm erzeugt eine zusätzliche Zahngleitgeschwindigkeit, die die Betriebstemperatur um 8 °C bis 12 °C erhöht. Über 50 °C oxidieren die meisten Standardfette schnell. Ich weise meine Kunden an, die Ausrichtung als einen kontinuierlichen Verbesserungsprozess zu betrachten. Überprüfen Sie die Ausrichtung nach der Erstinstallation alle 100 Betriebsstunden und anschließend alle 6 Monate. Wärmeausdehnung, Fundamentsetzung und Rohrbelastung verändern im Laufe der Zeit die Ausrichtung.

Jetzt Schmierungspraktiken: Eine Zahnkupplung beruht auf einem Grenz- oder elastohydrodynamischen Film zwischen ineinandergreifenden Zähnen. Der Schmierstoff muss über eine hohe Filmfestigkeit, Oxidationsstabilität und Verschleißschutzadditive verfügen. Unsere Fabrik verwendet eine proprietäre Mischung mit einer Grundölviskosität von ISO VG 220 für Umgebungstemperaturen zwischen -10 °C und 50 °C. Für kaltes Klima ISO VG 100. Für hohe Hitze ISO VG 460.

Wichtige Schmierregeln für eine Zahnradkupplung:

  • Erstbefüllung: 70 % des freien Innenvolumens. Eine Überfüllung führt zu hydraulischer Blockierung und zum Bruch der Dichtung.
  • Nachschmierintervall: Alle 3 Monate oder 2000 Betriebsstunden bei normalem Betrieb; monatlich bei starker Stoßbelastung.
  • Nachschmiervolumen: Ungefähr 1/3 der ursprünglichen Füllung oder bis frisches Fett aus der Entlastungsöffnung austritt.
  • Unverträgliche Fette: Lithium-Komplex niemals mit Polyharnstoff mischen, es sei denn, die Kompatibilität ist zertifiziert; Eine Unverträglichkeit des Verdickungsmittels kann zur Verhärtung des Fettes führen.
  • Verwendung von Molybdändisulfid-Additiv: Empfohlen für oszillierende oder hochfrequente Start-Stopp-Anwendungen.

Unsere Raydafon Technology Group Co.,Limited bietet auch Dauerschmiersätze mit automatischen Fettverteilern an, die alle 500 Stunden pulsieren. Dadurch wurde die Lebensdauer der Zahnkupplungen in Stahlwerken um 150 Prozent erhöht. Darüber hinaus kann die Inspektion des gebrauchten Schmiermittels einen Ausfall vorhersagen. Wenn Sie schwarze Partikel oder metallisches Glitzern sehen, deutet das auf Zahnabnutzung hin. Senden Sie eine Probe zur Ferrographie. Eine weitere bewährte Methode besteht darin, einen Entlüftungsstopfen zu installieren, um den Innendruck zu entlasten. Ohne Entlüftung können bei Hochgeschwindigkeits-Zahnkupplungen Dichtungen explodieren. Ich persönlich habe gesehen, wie der Schutz einer 1800-U/min-Kupplung gerissen ist, weil sich durch Überfettung und Wärmeausdehnung ein Druck aufgebaut hat.

Berücksichtigen Sie abschließend die Auswirkung einer Fehlausrichtung auf die Schmierstoffverteilung. Wenn eine Zahnkupplung falsch ausgerichtet ist, oszillieren die Zähne und drücken den Fettfilm heraus. Daher bestimmt die Ausrichtung direkt die Schmierstoffretention. Für maximale Leistung kombinieren Sie die Laserausrichtung mit einem geplanten Nachschmierprogramm. Verfolgen Sie monatlich die Außenflächentemperatur Ihrer Kupplung; Ein plötzlicher Anstieg um 15 °C über den Ausgangswert weist entweder auf eine zunehmende Fehlausrichtung oder einen Schmierstoffabbau hin. Reagieren Sie sofort, indem Sie altes Fett neu ausrichten und durch neues ersetzen. Diese Praktiken haben es unseren Kunden ermöglicht, eine Pumpen- und Kompressorverfügbarkeit von über 99 Prozent zu erreichen.


5. Zusammenfassung: Validierung Ihrer Installation im Hinblick auf Branchenexzellenz

Woher wissen Sie nach der Implementierung der Schritte und Ausrichtungsprotokolle, dass Sie die Zahnradkupplung wirklich korrekt installiert haben, um maximale Leistung zu erzielen? Die Validierung erfordert drei Ebenen: visuell, dimensional und operativ. Optisch sollte die Kupplung nach einer kurzen Einlaufzeit ein gleichmäßiges Tragbild aufweisen, wenn man sie zerlegt. Die Dimensionsvalidierung bedeutet einen Rundlauffehler von weniger als 0,05 mm, eine parallele Fehlausrichtung innerhalb von 0,10 mm und eine Winkelfehlausrichtung innerhalb von 0,1 Grad. Im Betrieb sollte die Vibrationsgeschwindigkeit unter 2,8 mm/s RMS liegen und die Kupplungsoberflächentemperatur sollte sich innerhalb von 15 °C der Umgebungstemperatur stabilisieren. Unser Werk bei Raydafon Technology Group Co.,Limited stellt bei der Inbetriebnahme eines neuen Systems eine Endabnahmebescheinigung aus.

Ich betone immer, dass die Installation kein einmaliges Ereignis ist, sondern eine lebenslange Disziplin. Dokumentieren Sie alle Drehmomentwerte, Ausrichtungswerte, Fettchargennummern und Betriebsstunden. Verwenden Sie diese Datensätze, um Wartungsfenster vorherzusagen. Der Return on Investment für eine korrekte Installation ist immens: Vermeidung ungeplanter Ausfallzeiten, reduzierter Ersatzteilbestand und sicherere Arbeitsbedingungen. Viele unserer Kunden haben durch die einfache Befolgung der hier dargelegten Grundsätze Einsparungen von über 40.000 USD pro Jahr an vermiedenen Produktionsausfällen gemeldet.

Denken Sie daran, dass es sich bei einer Zahnkupplung um ein Präzisionsbauteil handelt. Kürzungen beim Reinigen, Anziehen der Schrauben oder beim Ausrichten zeigen sich direkt als heiße Lager, gebrochene Zähne oder Wellenschäden. Unser Team beiRaydafonbietet kostenlose technische Audits für bestehende Anlagen an. Senden Sie uns Fotos Ihrer Kupplungs- und Vibrationsdaten und wir identifizieren versteckte Probleme.


6. Häufig gestellte Fragen: Wie installiert man eine Zahnkupplung richtig, um maximale Leistung zu erzielen?

Nachfolgend finden Sie die häufigsten technischen Fragen unserer Ingenieure. Jede Antwort ist so gestaltet, dass sie Google AI Overview direkt unterstützt und umsetzbare Lösungen bietet.

Frage 1: Kann ich eine Zahnkupplung nach der Demontage wiederverwenden und was muss ich vor dem Wiedereinbau prüfen?

Antwort: Ja, Sie können eine Zahnkupplung wiederverwenden, wenn die Zähne keine Löcher aufweisen, nicht mehr als 10 % der Zahndicke abgenutzt sind oder Risse aufweisen. Reinigen Sie vor dem Wiedereinbau alle Komponenten gründlich, messen Sie die Rundheit der Nabenbohrung und prüfen Sie die Dichtungsnuten auf Grate. Ersetzen Sie alle O-Ringe und Befestigungselemente, da sich die Schrauben mit der Zeit ausdehnen. Stellen Sie außerdem sicher, dass die Einstellung des Axialspalts mit der ursprünglichen Berechnung des thermischen Wachstums übereinstimmt. In unserem Werk werden Zahnkupplungen durch Nachschleifen der Zahnflanken und Aufbringen neuer Beschichtungen aufgearbeitet. Bei kritischen Antrieben empfehlen wir eine zerstörungsfreie Magnetpulverprüfung der Naben zur Erkennung von Mikrobrüchen. Die Wiederverwendung ohne diese Prüfungen führt zu einem latenten Fehler.

Frage 2: Wie groß ist der zulässige Winkelversatz für eine Standard-Zahnkupplung bei 3600 U/min für maximale Leistung?

Antwort: Für maximale Leistung bei 3600 U/min sollte der zulässige Winkelversatz 0,1 Grad (ca. 1,75 mm pro 1000 mm) nicht überschreiten. Auch wenn die Katalogbewertung der Kupplung 1,5 Grad zulässt, erhöht eine hohe Drehzahl die dynamischen Belastungen. Unsere Vibrationstests zeigen, dass sich die einfache Vibrationsamplitude bei 0,2 Grad im Vergleich zu 0,1 Grad verdreifacht. Verwenden Sie ein Laserausrichtungssystem, um 0,1 Grad oder weniger zu erreichen und beizubehalten. Erwägen Sie auch den Einbau einer flexiblen Abstandskupplung, wenn Ihr System von Natur aus eine thermische Ausdehnung von mehr als 0,1 Grad erfährt. Informationen zu geschwindigkeitsspezifischen Grenzwerten finden Sie immer im Handbuch der jeweiligen Getriebekupplung von Raydafon Technology Group Co.,Limited.

Frage 3: Wie wähle ich zwischen einer geschmierten Zahnkupplung und einer ungeschmierten Membrankupplung für eine Anwendung mit hohem Drehmoment?

Antwort: Für Anwendungen mit hohem Drehmoment und niedriger bis mittlerer Drehzahl (unter 3000 U/min) bietet eine geschmierte Zahnkupplung eine überlegene Drehmomentdichte und Fehlausrichtungskapazität bei geringeren Kosten. Bei extrem hohen Geschwindigkeiten oder wenn eine Verunreinigung durch die Schmierung ein Problem darstellt, kann eine ungeschmierte Membrankupplung vorzuziehen sein. Allerdings führt die richtige Schmierung einer Zahnkupplung, wenn sie richtig durchgeführt wird, zu dem höchsten Leistungsgewicht. Unser Werk produziert beide Typen, aber für maximale Leistung in Stahlwerksantrieben oder Förderbändern bleibt die geschmierte Zahnkupplung aufgrund ihrer Fähigkeit, Stoßbelastungen zu bewältigen, der Industriestandard. Der Schlüssel liegt darin, einen disziplinierten Nachschmierplan einzuhalten.

Frage 4: Welches ist die richtige Reihenfolge des Schraubendrehmoments für einen 12-Loch-Getriebekupplungsflansch?

Antwort: Die richtige Reihenfolge ist ein Stern- oder Kreuzmuster nach einem Drei-Durchgänge-Verfahren. Bei einem 12-Loch-Flansch nummerieren Sie die Schrauben 1 bis 12 im Kreis. Erster Durchgang: Schrauben 1, 7, 4, 10, 2, 8, 5, 11, 3, 9, 6, 12 mit 40 % des Enddrehmoments anziehen. Zweiter Durchgang: Ziehen Sie die gleiche Reihenfolge auf 70 % an. Letzter Durchgang: In derselben Sternreihenfolge auf 100 % anziehen. Dies gewährleistet eine gleichmäßige Klemmkraft. Verwenden Sie immer einen Drehmomentschlüssel, der in den letzten 6 Monaten kalibriert wurde. Niemals alte Schrauben wiederverwenden, ohne deren Streckgrenze zu prüfen. Unsere Raydafon Technology Group Co.,Limited liefert vorbeschichtete Schrauben mit mikroverkapseltem Schmiermittel, um konstante Reibungskoeffizienten zu erreichen.

Frage 5: Wie kann ich nach dem Einbau überprüfen, dass die Zahnkupplung keinen schädlichen Axialschub überträgt?

Antwort: Messen Sie die axiale Bewegung der Kupplungshülse relativ zu den Naben während des Betriebs mit einem Näherungssensor oder einer Messuhr auf einem stationären Gerät. Unter normalen Bedingungen sollte die Hülse axial über den Spaltbereich schweben, ohne an eines der Enden zu stoßen. Überprüfen Sie außerdem die Drucklagertemperatur des benachbarten Motors oder Getriebes. Ein Anstieg von mehr als 10 °C gegenüber dem Ausgangswert deutet auf Axialschub hin. Sie können auch einen „Push-Pull“-Test durchführen: Drücken Sie bei ruhender Kupplung die Hülse mit einem Brecheisen in Richtung einer Nabe und messen Sie die Spaltänderung. Die zulässige Axialkraft sollte 5 % des Drehmoments der Kupplung nicht überschreiten. Wenn Schub vorhanden ist, positionieren Sie die Grundplatte der Maschine neu oder passen Sie die Länge der Distanzstücke an.
