Zapfwelle für Krone Rundballenpressen
  • Zapfwelle für Krone RundballenpressenZapfwelle für Krone Rundballenpressen
  • Zapfwelle für Krone RundballenpressenZapfwelle für Krone Rundballenpressen

Zapfwelle für Krone Rundballenpressen

Zapfwelle der Krone Rundballenpresse für KR100/125/155/130/160, 1500/1800, 1500V/1250 MC und 1250/1550. Die Standard- und CV-Optionen der Größe 4 verwenden eine 1210-Welle mit 1.375-6-Keilverzahnung. CV der Größe 6 ist für die 1500/1800 und ausgewählte 1250/1500-Modelle erhältlich; der 1500V/1250 MC nutzt 2380 oder 2480 CV mit 1,375-6. Zu den Kupplungsoptionen gehören FT34 bei 1.000 N·m, FT32 bei 1.000 N·m, FT42 bei 1.450 N·m, K64/2-Abschaltung bei 1.050 oder 1.500 N·m und FF1 bei 1.000 N·m. Die Teilenummern der CV-Basis lauten 71R4121UCW07000 für CAT3/540 und 71R6121UCW07000 für CAT4/540, beide 1.375-6. MOQ, Anpassung und Vorlaufzeit werden pro Bestellung angegeben, nachdem das Ballenpressenmodell und die vorhandene Wellenkonfiguration bestätigt wurden.

Antriebsstrang für Rundballenpressen von Krone · Großhandel

Zapfwelle im Großhandel für Krone-Rundballenpressen – Spezifikationen, MOQ, Anpassung und Lieferzeit für KR100 bis 1800 und kompatible Builds

Krone Rundballenpressen verfügen nicht alle über die gleiche Zapfwelle. Die KR100- bis KR160-Gruppe verwendet einen Antriebsstrang der Größe 4, den 1500 und 1800 können Größe 4 oder Größe 6 CV aufnehmen, die 1500V und 1250 MC verwenden einen 2380 oder 2480 CV und die 1250/1550 läuft mit einem CAT3 CV der Größe 4, während einige 1250/1500-Modelle CAT4 der Größe 6 verwenden. In den drei Tabellen auf dieser Seite ist die Zapfwellenoption aufgeführt. Geben Sie den Kupplungstyp und die Basisteilenummer für jede Gruppe an, damit die Welle vor der Erstellung eines Angebots abgeglichen werden kann angefordert.

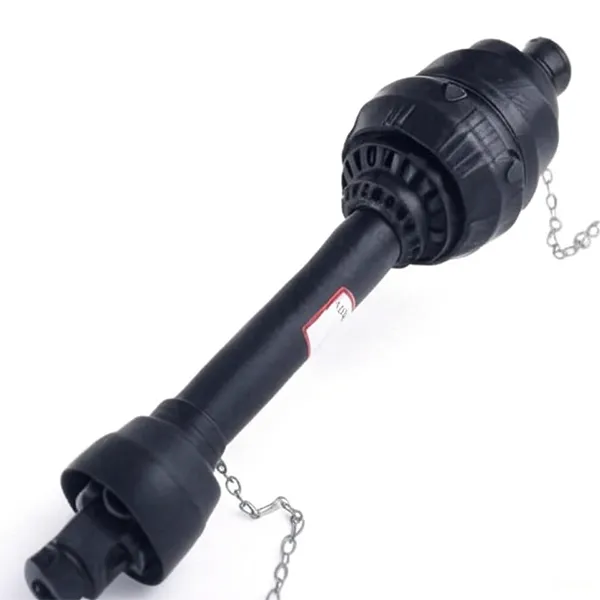

PTO shaft for Krone round balers — complete assembly with CV joint and clutch
Zapfwelle der Krone-Rundballenpresse – Gleichlaufgelenk, Teleskoprohr und Kupplungsende.
13Modellreferenzen
Größe 4 / Größe 6Optionen für CV-Antriebsstränge
1.000–1.800 N·mKupplungsdrehmomentbereich
1.375-6Gemeinsamer Spline

Modell Grid – Zapfwellenoption und Kupplung von Baler

Gruppe AKR100 / KR125 / KR155
Zapfwelle
Größe 4 Standard oder Größe 4 CV, 1210 Schaft
Spline
1.375-6
Kupplung
FT34 bei 1.000 N·m
Größe 4
Gruppe AKR130 / KR160
Zapfwelle
Größe 4 Standard oder Größe 4 CV, 1210 Schaft
Spline
1.375-6
Kupplung
FT34 bei 1.000 N·m
Größe 4
Gruppe B1500 / 1800
Zapfwelle
Größe 4 oder Größe 6 CV
Spline
1.375-6
Kupplung
FT32 bei 1.000 N·m oder FT42 bei 1.450 N·m
Größe 4 / Größe 6
Gruppe C1500 V / 1250 MC
Zapfwelle
2380 oder 2480 CV
Spline
1.375-6
Kupplung
K64/2-Abschaltung bei 1.050 oder 1.500 N·m
Cut-out-Kupplung
Gruppe D1250 / 1550
Zapfwelle
Größe 4 (CAT3) CV
Spline
1.375-6
Kupplung
FT32 oder FF1 bei 1.000 N·m
Größe 4 CAT3
Gruppe E1250/1500 (Größe 6)
Zapfwelle
Größe 6 CV (CAT4) bei einigen Modellen
Spline
1.375-6
Kupplung
FT42 bei 1.450 N·m
Größe 6 CAT4

Spezifikationstabelle – Modell, Zapfwelle und Schutz

Ursprüngliche Gruppierung nach Ballenpressenmodell, Zapfwellenantriebsstrang und Kupplungsleistung
Modell Zapfwelle Schutz
KR100 / 125 / 155 / 130 / 160 Größe 4 Standard *1210 *1.375-6; Größe 4 CV *1210 *1.375-6 FT34 *1.375-6 *1.000 N·m
1500 / 1800 Größe 4 oder Größe 6 CV mit 1.375-6 FT32 bei 1.000 N·m oder FT42 bei 1.450 N·m
1500 V / 1250 MC 2380 oder 2480 CV mit 1.375-6 K64/2-Ausschnitt bei 1.050 oder 1.500 N·m *1.375-6
1250 / 1550 Größe 4 (CAT3) CV mit 1.375-6 FT32 oder FF1 bei 1.000 N·m
1250 / 1500 Einige verwenden CV der Größe 6 (CAT4) FT42 bei 1.450 N·m

Das gleiche Ballenpressenmodell kann in mehr als einem Build vorkommen. Bestätigen Sie die vorhandene Wellenteilenummer oder den Kupplungstyp die Maschine, bevor Sie ein Angebot anfordern. Krone Rundballenpressen sind entweder mit einer Friktion oder einer Aussparung ausgestattet Kupplung je nach Bauart. Je breiterZapfwelle für RundballenpressenSeitenlisten andere Ballenpressenmarken als Querverweis.

CV-Basis-Teilenummern und FT-Kupplungs-Teilenummern

Teilenummern der Konstantgeschwindigkeits-Zapfwellenbasis
CV-Zapfwelle Traktor Basisteilenummer
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
FT-Kupplungen für 1.375-6 Spline-Eingang
Universalgröße Drehmoment Teilenummer
CAT3 / S4 1.000 N·m 6QE344901R
CAT3 / S4 1.000 N·m 635E41203R
CAT4 / S6 1.800 N·m 663H53403R

Die CV-Basis-Teilenummer ist die Baugruppe ohne Anbaugerät. Die Gerätehälfte, das Rohr und das Schild sind separat nach Ballenpressenmodell wählbar. Die Teilenummern der FT-Kupplung sind nach universeller Größe und Drehmomentbewertung aufgeführt. Wenn die Wenn die vorhandene Kupplung angepasst wurde, überprüfen Sie vor der Bestellung das Soll-Rutschdrehmoment anhand des Handbuchs der Ballenpresse. A Die verwandte Kategorie befindet sich auf derZapfwelle für ScheibenbremsenSeite.

So passt die Welle einer Rundballenpresse von Krone zusammen

01

Lesen Sie das Ballenpressenmodell von der Maschine ab

KR100 bis KR160 fallen in eine Gruppe; 1500 und 1800 in einem anderen; 1500 V und 1250 MC in einem Drittel; 1250/1550 und 1250/1500 in einer Quarte und Quinte. Das Modellraster oben zeigt die Zapfwelle und Kupplung, die zu jeder Gruppe passen.

02

Bestätigen Sie die vorhandene Teilenummer der Welle

Die gleiche Ballenpresse kann mit einer Reibungskupplung oder einer Abschaltkupplung gebaut werden. Die vorhandene Teilenummer ist die schnellste Möglichkeit, vor der Bestellung eines Ersatzes zu bestätigen, mit welcher Konfiguration die Maschine geliefert wurde.

03

Bestätigen Sie die Verzahnung der Traktorzapfwelle

Die meisten Krone-Rundballenpressen dieser Baureihe verfügen über eine Keilverzahnung von 1.375-6. Wenn der Traktor einen anderen Zapfwellenstummel verwendet, bestätigen Sie die CV-Hälfte separat. DerZapfwellensortimentDie Seite listet die anderen landwirtschaftlichen Antriebskategorien auf, wenn gleichzeitig die Traktorseite gewechselt wird.

Wo dieser Schaft verwendet wird

Antriebsstränge für Rundballenpressen von Krone in der Baureihe KR100 bis 1800 sowie in den Gruppen 1500V, 1250 MC und 1250/1550.

Die Zapfwelle der Rundballenpresse von Krone nimmt die Kraft von der Zapfwelle des Traktors auf und leitet sie über ein Getriebe an das Getriebe der Ballenpresse weiter Gleichlaufgelenk und Teleskoprohr. Wenn die Ballenpresse einen schweren Schwad aufnimmt oder auf einen Materialballen trifft, betätigt die Kupplung – Je nach Bauart entweder Reibung oder Aussparung – schützt das Getriebe vor Stößen.

Die Welle ist unabhängig voneinander auf das Ballenpressenmodell und die Zapfwellenverzahnung des Traktors abgestimmt. Die Ballenpressenseite fixiert die Gerätehälfte, Kupplungstyp und Rohrlänge; Auf der Traktorseite werden die CV-Hälfte und die Zapfwellenverzahnung befestigt. Beides Die Seiten müssen bestätigt werden, bevor eine Ersatzwelle bestellt wird.

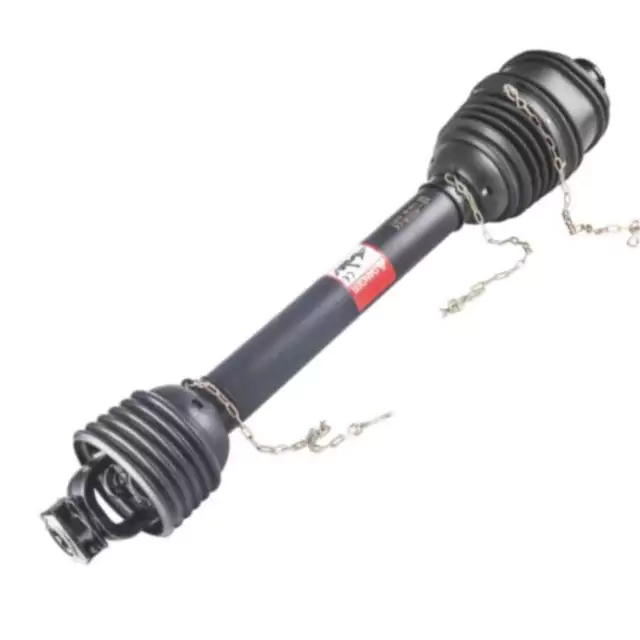

Für eine verwandte Rundballenpressenanwendung ist dieZapfwelle für Case IH RundballenpressenDie Seite verwendet eine vergleichbare Modell-für-Modell-Struktur. Für Gerätegetriebe, die der Zapfwelle nachgeschaltet sind, siehe dielandwirtschaftliches GetriebeReichweite.

Senden Sie das Ballenpressenmodell und die Teilenummer der vorhandenen Welle

Senden Sie das Krone-Ballenpressenmodell (KR100 bis 1800, 1500V, 1250 MC, 1250/1550 oder 1250/1500) und das vorhandene Wellenteil Nummer oder Kupplungstyp. Wir bestätigen hierfür die Zapfwellenoption, die Kupplungsleistung und die CV-Basis-Teilenummer erstellen und ein Angebot mit Mindestbestellmenge und Vorlaufzeit für diese Konfiguration erstellen.
