Zapfwelle für Case IH Rundballenpressen

Zapfwelle für Rundballenpressen von Case IH – deckt die Varianten RB444, RB454, RB455A, RB464, RB554 und RB564 sowie die Varianten RB454 Silage und RB454 Rotorschneider ab. CAT4- und CAT5-Konstantgeschwindigkeitsantriebsstränge mit Reibungskupplung; Eingangsverzahnung 1.375-6 oder 1.375-21 je nach Traktor; Leistungsbedarf 40–100 PS (30–75 kW). Kupplungsdrehmomentreferenzen von 1.000 N·m (CAT3/S4) bis 1.800 N·m (CAT4/S6). Senden Sie Ihr Ballenpressenmodell und die Zapfwellenverzahnung Ihres Traktors – wir bestätigen die Antriebsstrangkategorie, das Kupplungsdrehmoment und die Wellenlänge und senden innerhalb von 24 Stunden ein Werksangebot.

OEM-Ersatz · Case IH RB-Serie

Zapfwelle für Rundballenpressen von Case IH – CAT4- und CAT5-Antriebsstränge mit konstanter Geschwindigkeit, 1.375-6 / 1.375-21 Spline

Die Zapfwelle einer Rundballenpresse fällt aus zwei Gründen aus: Das Kreuzgelenk kann den Drehwinkel nicht aufnehmen am Vorgewende, oder die Kupplung rutscht nicht mit dem richtigen Drehmoment und das Getriebe nimmt stattdessen den Stoß auf. Diese Seite listet die Wellengrößen, die erforderliche Leistung und die Kupplungsteilenummern für Case IH RB444, RB454, RB455A, RB464, RB554 auf und RB564-Ballenpressen, sodass Sie eine Ersatzwelle an das Ballenpressenmodell anpassen können, das Sie tatsächlich betreiben.

Abgedeckte Ballenpressenmodelle

6 Basismodelle RB444, RB454, RB455A, RB464, RB554, RB564 – plus die Varianten RB454 Silage und RB454 Rotorschneider.

Antriebsstranggrößen

CAT4 / CAT5 Antriebsstrang mit konstanter Geschwindigkeit und Reibungskupplung. Eingabespline 1.375-6 oder 1.375-21 je nach Traktor.

Leistungsbedarf

40–100 PS Von 30 kW beim RB444 bis zu 75 kW beim Rotorschneider RB454. Vollständige Aufschlüsselung in der Tabelle unten.
PTO shaft for Case IH round balers — constant velocity driveline with friction clutch

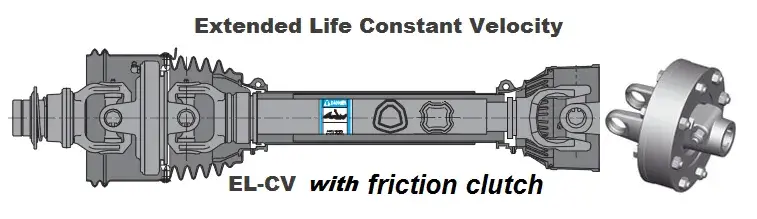

Zapfwellenbaugruppe – Gleichlaufgelenk, Reibungskupplung und 1.375-6-Eingangsjoch.
PTO shaft for Case IH round balers — clutch end and spline detail

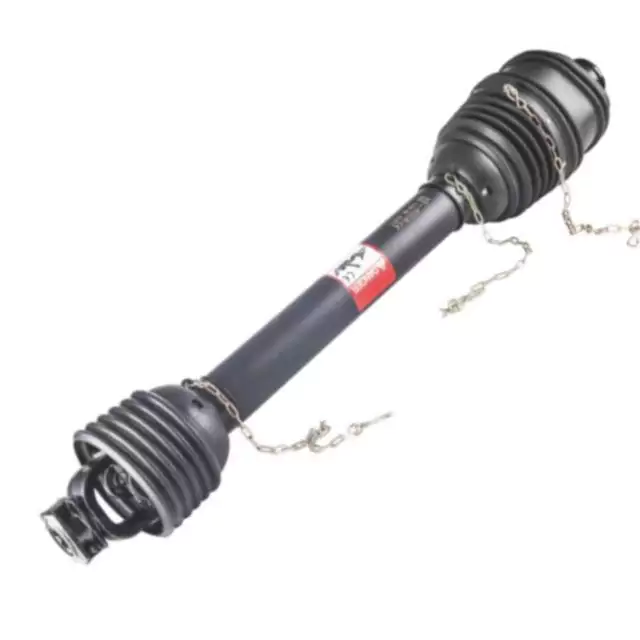

Kupplungsende und Keilwellendetail – Schnellkupplungsjoch und Schildlager.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors

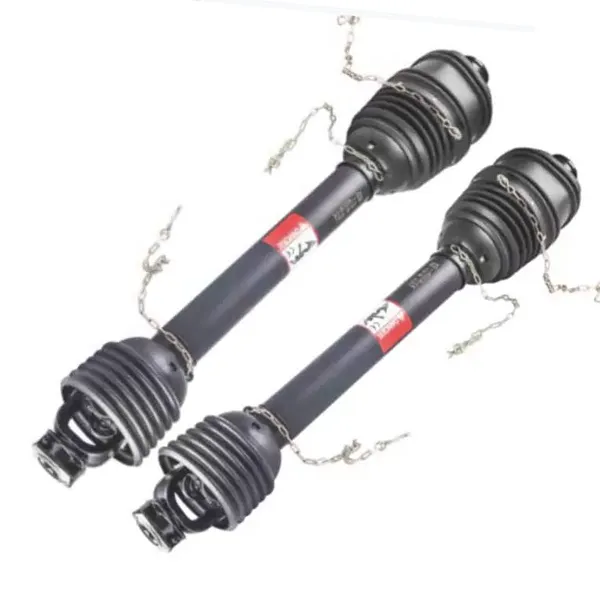

Eingangsjochoptionen – 1.375-6 und 1.375-21 Keilverzahnung, abgestimmt auf den Zapfwellenstummel des Traktors.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Reibungskupplung und Scherbolzenkonfiguration – der Gleitpunkt schützt das Getriebe der Ballenpresse.

Modelltabelle – Zapfwellengröße und erforderliche Leistung je Ballenpresse

Rundballenpressenmodelle von Case IH – Wellengröße und Zapfwellenleistungsbedarf
Ballenpressenmodell Zapfwellengröße Erforderliche Zapfwelle, PS (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Silage CAT4 65 (48)
RB454 Rotorschneider CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH fordert je nach Modell CAT4- oder CAT5-Antriebsstränge mit konstanter Geschwindigkeit und einer Reibungskupplung. Der Rotorschneider RB454 ist die einzige Variante in dieser Reihe, die CAT5 mit einer Eingangsleistung von 100 PS (75 kW) erfordert – wenn Wenn Ihr Traktor unter diesem Wert liegt, überprüfen Sie vor der Bestellung den Bau der Ballenpresse.

Constant velocity PTO shaft part number reference for Case IH round balers
Konstantgeschwindigkeits-Zapfwellenreferenz – CAT3 bis CAT5, Basisteilenummern für 540 und 1000 U/min.
PTO shaft installed on a round baler in field operation

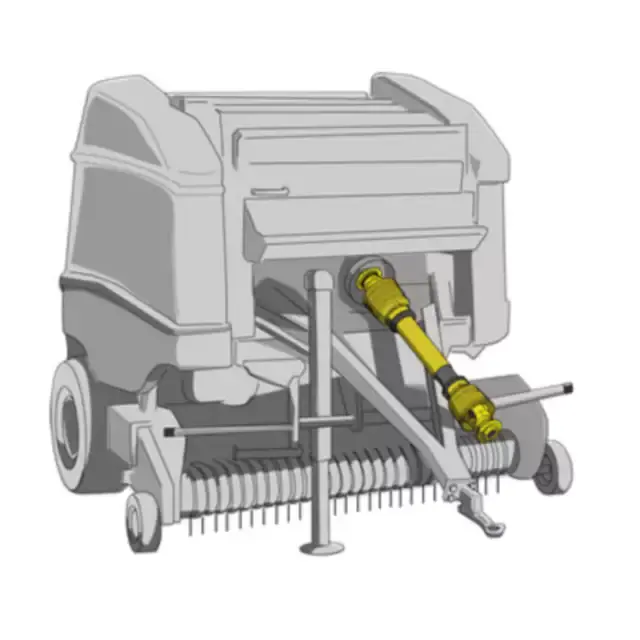

Installation vor Ort – Wellenwinkel und Schutzschildabstand am Eingang der Ballenpresse.

Teilenummern für Konstantgeschwindigkeitszapfwelle und Kupplung

Konstantgeschwindigkeitszapfwelle – Basisteilenummern nach Kategorie und Traktor-Spline
CV-Zapfwelle Traktor-Spline Basisteilenummer
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
FT-Reibungskupplungen für 1.375-6 Spline-Eingang
Universalgröße Drehmoment (N·m) Teilenummer
CAT3 / S4 1.000 6QE344901R
CAT3 / S4 1.000 635E41203R
CAT4 / S6 1.800 663H53403R
CAT5 / S8 1.450 6LM453003R

Die oben genannten Teilenummern sind Anhaltspunkte für die Anpassung der Welle an die Kombination aus Ballenpresse und Traktor. Wenn Ihr Wenn die Ballenpresse eine andere Gerätehälfte verwendet oder der Traktorstummel eine 1.750-20-Keilverzahnung hat, senden Sie uns das Modell zu und wir werden es tun Bestätigen Sie die richtige Kombination. Je breiterZapfwelle für RundballenpressenDas Sortiment deckt auch andere Ballenpressenmarken ab.

Was entscheidet darüber, ob der Schaft passt und hält

  1. Passen Sie die Antriebskategorie an das Ballenpressenmodell an

    CAT4 und CAT5 sind in diesem Bereich nicht austauschbar. Die Modelle RB444, RB454 und RB455A verfügen über CAT4; der RB464, RB554 und RB564 laufen mit CAT5; Der Rotorschneider RB454 erfordert außerdem CAT5. Montage einer CAT4-Welle an einer Ballenpresse Bei Anforderungen nach CAT5 wird die Verbindung im Vorgewendewinkel, wo die meisten vorzeitigen Ausfälle auftreten, unterbewertet beginnen.

  2. Passen Sie den Eingabe-Spline an den Traktor an, nicht an die Ballenpresse

    Die Ballenpressenseite ist am Gerät befestigt, die Traktorseite hängt jedoch vom verwendeten Traktor ab. 1,375-6 ist der übliche 540-U/min-Stummel; 1.375-21 ist der 1000 U/min-Stummel; 1.750-20 erscheint bei höherer Leistung Traktoren. Das Einsenden des Traktormodells und des Zapfwellenstummelfotos ist der schnellste Weg, um zu bestätigen, welcher Gabelkopf passt. Wenn Sie auch den Geräteantrieb aktualisieren, sehen Sie sich die anZapfwelleKategorie für das gesamte Sortiment.

  3. Stellen Sie die Reibungskupplung auf die Ballenpresse und nicht auf den Traktor ein

    Die Reibungskupplung dient zum Durchrutschen, bevor das Getriebe der Ballenpresse einer Stoßbelastung ausgesetzt wird. Eine zu hoch eingestellte Kupplung überträgt den Stoß direkt in das Getriebe; zu niedrig eingestellt, rutscht es beim normalen Ballenpressen durch. Die FT Die Kupplungstabelle oben gibt das Referenzdrehmoment pro Universalgröße an – 1.000 N·m für CAT3/S4, 1.800 N·m für CAT4/S6 und 1.450 N·m für CAT5/S8.

  4. Überprüfen Sie den Achswinkel und den Schildabstand am Vorgewende

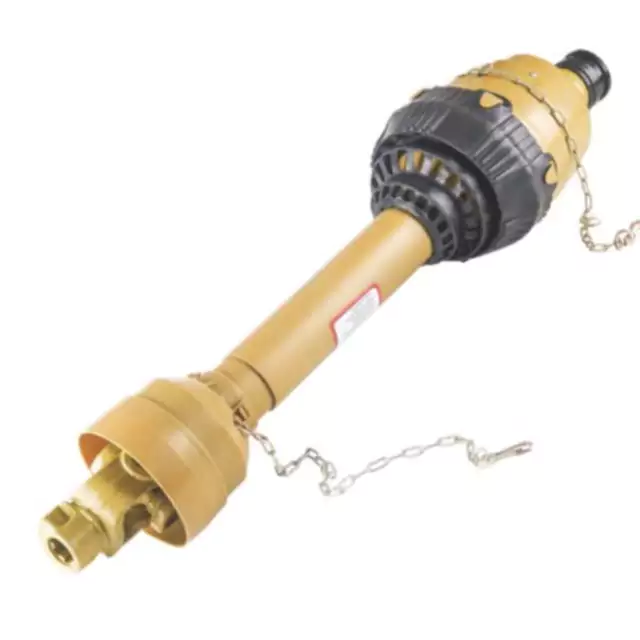

    Ein Gleichlaufgelenk toleriert einen größeren Drehwinkel als ein Standard-Kreuzgelenk, allerdings mit der Abschirmung Bei Vollverriegelung ist noch Spielraum erforderlich. Wenn die Welle den Boden erreicht oder die Abschirmung die Zugstange berührt Am Vorgewende kommt es unabhängig von der Bewertung zu einem vorzeitigen Ausfall der Verbindung. Das Bild oben zeigt den Zielwinkel am Eingang zur Ballenpresse. Bei Ballenpressen anderer Hersteller gilt:Gelenkwelle für Krone RundballenpressenDie Seite listet die entsprechenden Referenzpunkte auf.

Senden Sie Ihr Ballenpressenmodell und die Spline-Zapfwelle Ihres Traktors

Teilen Sie uns das Ballenpressenmodell (RB444 bis RB564) und den Zapfwellenstummel des Traktors (1.375-6, 1.375-21 oder 1.750-20) mit. Das werden wir Bestätigen Sie die Antriebsstrangkategorie, das Kupplungsdrehmoment und die Wellenlänge und senden Sie in der Regel direkt ein Angebot ab Werk ab innerhalb von 24 Stunden. Kundenspezifische Längen und Schirmkonfigurationen sind verfügbar. Wenn Ihr Gerät a verwendet Nicht standardmäßiges Getriebe, daslandwirtschaftliches GetriebeDie Reichweite kann ebenfalls relevant sein.
