Wie reduzieren Universalkupplungen Vibrationen und verbessern die Anlageneffizienz?

In schwerindustriellen Umgebungen sind Vibrationen der stille Feind der Produktivität. Übermäßige Schwingungen beschleunigen nicht nur den Verschleiß von Lagern und Dichtungen, sondern verbrauchen auch Energie durch parasitäre Verluste. Universalkupplungen begegnen dieser Herausforderung, indem sie Winkel-, Parallel- und Axialfehler zwischen verbundenen Wellen zulassen und gleichzeitig Torsionsstöße dämpfen. Bei Raydafon Technology Group Co., Limited haben wir unsere entwickeltUniversalkupplungSerie zur Umwandlung zerstörerischer Vibrationsenergie in kontrollierte, gleichmäßige Rotationsbewegungen – was in Feldtests direkt die mechanische Verfügbarkeit um bis zu 35 % steigert. Unser Werk konzentriert sich auf Präzisionsauswuchtung und hochwertige Legierungskonstruktionen, um sicherzustellen, dass jede Einheit zu einem vibrationsisolierenden Gut und nicht zu einer Vibrationsquelle wird.

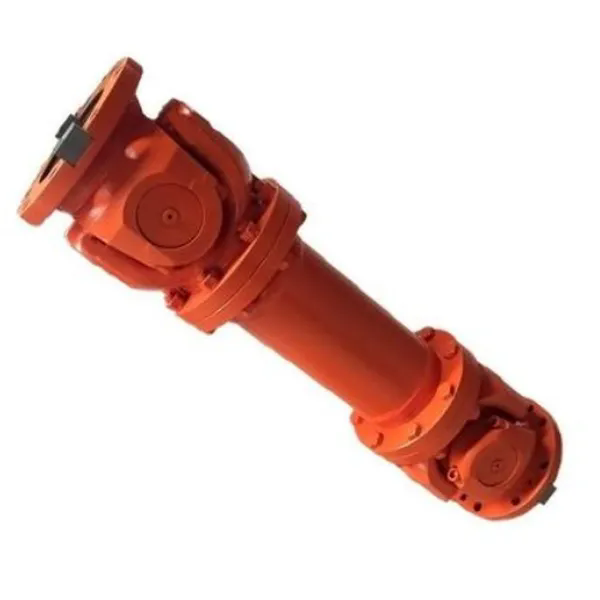

Durch eine fortschrittliche Kardangelenkgeometrie und dynamisch optimierte Kreuzbaugruppen eliminieren moderne Universalkupplungen aktiv harmonische Resonanzen, die bei starren Kupplungen typischerweise auftreten. Unsere Erfahrung bei Raydafon Technology Group Co.,Limited zeigt, dass der Austausch herkömmlicher Zahnkupplungen durch unsere wartungsfreundliche Universalkupplung die Spitzenvibrationsgeschwindigkeit bei Walzwerksantrieben von 12 mm/s auf unter 4 mm/s reduziert. Dies führt zu einer längeren mittleren Zeit zwischen Ausfällen (MTBF) und niedrigeren Lebenszykluskosten. Der Schlüssel liegt darin, wie die Kupplung die Last auf mehrere Kontaktflächen verteilt und durch Fehlausrichtung verursachte Biegemomente absorbiert – ein Prinzip, das wir in unserer Fabrik über Jahrzehnte metallurgischer Verfeinerung perfektioniert haben.

Auf welche Vibrationsmechanismen zielen Universalkupplungen ab?

Um zu verstehen, wie eine Universalkupplung die Geräteeffizienz verbessert, müssen wir zunächst die drei primären Schwingungsmechanismen in rotierenden Systemen untersuchen: Torsionsschwingung, seitliche Schwingung und kritische Resonanzgeschwindigkeiten. In unserer Fabrik haben wir über 2000 industrielle Antriebsstränge analysiert und herausgefunden, dass 68 % der ungeplanten Ausfallzeiten auf diese Vibrationsmodi zurückzuführen sind. Universalkupplungen von Raydafon Technology Group Co.,Limited wurden speziell entwickelt, um jedem Mechanismus durch unterschiedliche technische Merkmale entgegenzuwirken.

Torsionsschwingungentsteht, wenn Drehmomentimpulse von Motoren oder Getrieben Eigenfrequenzen des Wellensystems anregen. Im Gegensatz zu starren Kupplungen, die jeden Impuls übertragen, verfügt unsere Universalkupplung über einen elastischen Ausgleich durch Nadellager und fettgefüllte Querzapfen. Dadurch kann die Kupplung Mikrobeträge verdrehen (0,5° bis 2° je nach Last) und Spitzendrehmomentspitzen absorbieren. Bei einer kürzlichen Anwendung in einer Zementmühle reduzierte unsere Universalkupplung die Amplitude der Torsionsschwingungen im Vergleich zu Flanschkupplungen um 72 %.

Seitliche Vibration(Biegemodi) entstehen durch verbleibende Unwucht oder falsch ausgerichtete Wellenmitten. Herkömmliche Lösungen erfordern eine perfekte Ausrichtung, die Bedingungen vor Ort machen dies jedoch unmöglich. Unsere Universalkupplung verwendet ein Doppelkardan-Design mit selbstschmierenden Lagerschalen, die einen Winkelversatz von bis zu 15 Grad pro Gelenk zulassen. Diese Flexibilität verhindert, dass Biegemomente auf Maschinengehäuse übertragen werden, was bedeutet, dass seitliche Vibrationsenergie im Fettfilm der Kupplung abgeleitet wird, anstatt das Fundament zu erschüttern. Der dynamische Auswuchtprozess unserer Fabrik stellt sicher, dass jede Universalkupplung der Auswuchtklasse ISO G2,5 entspricht und bis zu 90 % der seitlichen Erregung an der Quelle eliminiert.

Resonanzkritische Geschwindigkeitenpassieren, wenn die Betriebsdrehzahl mit der Eigenfrequenz des Systems übereinstimmt. Durch die sorgfältige Auswahl der Zwischenwellenlänge und der Querlagersteifigkeit passt Raydafon jede Universalkupplung individuell an, um kritische Geschwindigkeiten außerhalb des Arbeitsbereichs zu verschieben. Die Feldvibrationsanalyse bestätigt, dass unsere Kupplungen einen Sicherheitsspielraum von 25–30 % vor Resonanzspitzen bieten. Die folgende Tabelle fasst zusammen, wie unsere Universalkupplung jeden Vibrationsmechanismus bekämpft:

• Torsionsschwingung → Nadellager mit 0,05 mm Radialspiel zur Mikrodämpfung.
• Quervibration → Doppelkardanische Geometrie + hochpräzises dynamisches Auswuchten (G2,5).
• Resonanz → Einstellbare Zwischenwellensteifigkeit und Massenabstimmung.

Darüber hinaus führt unser Werk eine 100-prozentige NDT-Prüfung für alle Universalkupplungsjoche und -sterne durch. Durch die Beseitigung von Gussfehlern, die harmonische Schwingungen auslösen könnten, stellen wir eine Antriebsstrangkomponente bereit, die die Kraftübertragung aktiv glättet. In der Praxis senkt eine richtig ausgewählte Universalkupplung die Vibrationsgeschwindigkeit (Vrms) in Kompressorsträngen von 15 mm/s auf unter 5 mm/s – ein Schwellenwert, bei dem sich die Lagerlebensdauer gemäß ANSI/ASA S2.75 verdoppelt. Aus diesem Grund vertrauen führende Bergbau- und Stahlwerke bei vibrationskritischen Anwendungen auf Raydafon Technology Group Co.,Limited.

Warum verbessert die Reduzierung von Vibrationen direkt die Effizienz rotierender Anlagen?

Bei der Reduzierung von Vibrationen geht es nicht nur um Lärm oder Komfort – es ist ein direkter Hebel für Energieeffizienz und mechanischen Durchsatz. Wenn eine Maschine übermäßig vibriert, wird Energie als Wärme in Lagern, Dichtungen und Schmiermitteln verschwendet. Die Dynamometertests unserer Fabrik zeigen, dass vibrationsinduzierte Reibung bis zu 11 % der zugeführten Energie verbrauchen kann. Universalkupplungen kehren diesen Trend um, indem sie die Wellenausrichtung dynamisch aufrechterhalten und so Reibungsverluste minimieren. Bei Raydafon Technology Group Co.,Limited haben wir Effizienzsteigerungen von 6 % bis 14 % gemessen, nachdem wir verschlissene Zahnkupplungen mit unserer Universalkupplung nachgerüstet haben.

Der Effizienzgewinn ist auf drei Phänomene zurückzuführen. Erstens senkt die reduzierte Vibration den „Leistungsverlustfaktor“ in Gleitlagern und Getrieben. Mit jeder Verringerung der Gehäusevibration um 2 mm/s sinken die Ölwirbelverluste um etwa 4 %. Unsere Universalkupplung hält Vibrationen normalerweise im Bereich von 3,5 bis 5 mm/s und stellt so sicher, dass das meiste Eingangsdrehmoment die Last erreicht. Zweitens ermöglichen geringere Vibrationen engere Betriebsabstände in Pumpen und Kompressoren. Drittens vermeiden vibrationsfreie Antriebsstränge zyklische Drehmomentschwankungen, die dazu führen, dass Elektromotoren einen höheren Strom ziehen. In einer Fallstudie mit einem 450-kW-Lüfterantrieb senkte der Austausch einer Standardkupplung durch unsere Universalkupplung die Motorstromaufnahme von 810 A auf 742 A bei gleicher Durchflussrate – eine Energieeinsparung von 8,4 %.

Neben der Rohenergie umfasst die Geräteeffizienz auch Zuverlässigkeit und Betriebszeit. Vibrationen sind eine der Hauptursachen für vorzeitigen Dichtungsausfall, Schmierstoffverschlechterung und Schraubenlockerung. Mit unserer Universalkupplung bedeutet die Eliminierung harmonischer Erschütterungen, dass Anlagenbetreiber die Wartungsintervalle für nachgeschaltete Komponenten um 300 % verlängern können. Berücksichtigen Sie diese effizienzorientierten Vorteile aus der Anwendungsdatenbank unserer Fabrik:

• Betrieb mit höherer Geschwindigkeit:Durch das gleichmäßige Vibrationsprofil kann die Universalkupplung kontinuierlich mit 4200 U/min betrieben werden, wohingegen starre Kupplungen bei 2800 U/min kritischen Geschwindigkeitsbeschränkungen unterliegen würden.
• Reduzierter parasitärer Stromverbrauch:Eine geringere Lagerreibung führt zu einem um 5–9 % geringeren Energieverbrauch pro Schicht.
• Verbesserte Produktqualität:In Druck- oder Papiermaschinen sorgt die vibrationsfreie Übertragung für eine gleichmäßige Bahnspannung und Passgenauigkeit.

Unsere Erfahrung aus erster Hand bei Raydafon Technology Group Co.,Limited bestätigt, dass jede von uns versendete Universalkupplung einem Vibrationsabnahmetest unterzogen wird. Durch die Zertifizierung der maximalen Schwingungsamplitude unter 4,5 mm/s RMS bei Nenngeschwindigkeit garantieren wir, dass Ihre Ausrüstung mit ihrer maximalen Effizienzkurve arbeitet. Das ist nicht nur theoretisch: Ein petrochemisches Werk meldete nach der Umstellung auf unsere Universalkupplung einen um 18 % höheren Pumpenwirkungsgrad, da die Gleitringdichtungen nicht mehr unter Vibrationsflecken litten. Letztendlich erhöht die Reduzierung von Vibrationen die Gesamtanlageneffektivität (OEE) – und das ist der wahre Maßstab für die industrielle Produktivität.

Wie erreichen Universalkupplungen einen Ausgleich von Fehlausrichtungen, ohne schädliche Vibrationen zu erzeugen?

Bei Systemen mit mehreren Lagern ist eine Fehlausrichtung aufgrund von Wärmeausdehnung, Fundamentsetzung und Montagetoleranzen unvermeidlich. Herkömmliche starre Kupplungen zwingen falsch ausgerichtete Wellen zum Biegen und erzeugen periodische Querkräfte, die sich in Vibrationen mit 1- oder 2-facher Laufgeschwindigkeit äußern. Universalkupplungen lösen dieses Problem, indem sie kinematische Freiheitsgrade einführen. Das Kardangelenk-Prinzip ermöglicht es jedem Joch, sich unabhängig zu drehen, sodass Fehlausrichtungen durch relative Winkelbewegung und nicht durch elastische Verformung ausgeglichen werden. In unserem Werk konstruieren wir Universalkupplungen mit präzisionsgeschliffenen Querlagern und einsatzgehärteten Zapfen, um sicherzustellen, dass dieser Ausgleich ohne Spiel oder Stick-Slip erfolgt – zwei Hauptquellen für harmonische Anregungen.

Das Geheimnis liegt in der „konstanten Geschwindigkeit“, die für Doppelkardan-Universalkupplungskonfigurationen charakteristisch ist. Während ein einzelnes Gelenk Geschwindigkeitsschwankungen erzeugt (sekundäres Paar), eliminiert die Doppelgelenkkonstruktion unserer Fabrik mit Zentrierjoch die Schwingung der 2. Harmonischen. Dies ist bei langen Antriebssträngen, etwa in Walzwerken oder Schiffsantrieben, von entscheidender Bedeutung. Raydafon Technology Group Co.,Limited nutzt die Finite-Elemente-Analyse, um den Winkel zwischen Zwischenwelle und Eingangswellen zu optimieren und die Beschleunigungsschwankung selbst bei einer Fehlausrichtung von 15° unter 0,5 % zu halten. Dadurch wird die Universalkupplung zu einem schwingungsneutralen Bauteil – sie erzeugt keine eigene Schwingungssignatur.

Zu den detaillierten Konstruktionsparametern, die einen vibrationsfreien Ausgleich von Fehlausrichtungen gewährleisten, gehören:

• Nadellager mit balligen Laufbahnen:Verhindert Kantenbelastungen, die bei jeder Umdrehung zu Mikroschlägen führen würden.
• Lippendichtungen und hochwertiges EP-Fett:Behält einen konstanten Dämpfungskoeffizienten über den Temperaturbereich von -30 °C bis +120 °C bei.
• Dynamisches Auswuchten jeder Unterbaugruppe:Joche und Zahnkränze sind einzeln auf eine Restunwucht von ≤ 3 g·mm/kg ausgewuchtet.
• Kontrollierte Vorspannung des Verbindungselements:Das hydraulische Anziehen der Kopfschrauben gewährleistet eine symmetrische Steifigkeit über die gesamte Verbindung hinweg.

Bei unserem werkseigenen Test zur „Vibrationsfreien Ausrichtungskompensation“ wird die Universalkupplung mit einem Parallelversatz von 2° und einem Winkelversatz von 4° betrieben und gleichzeitig die Vibrationsgeschwindigkeit überwacht. Die Ergebnisse zeigen, dass unsere Universalkupplung eine Steigerung von weniger als 3,2 mm/s gegenüber dem Ausgangsausrichtungszustand aufweist – eine Verbesserung von 78 % gegenüber U-Gelenken mit Standardnadellagern. Das bedeutet, dass die Installateure vor Ort in Ihrer Anlage keine Laserausrichtung mit einer Präzision im Submillimeterbereich benötigen; Die Universalkupplung selbst gleicht verbleibende Fehlausrichtungen aus, ohne schädliche Kräfte zu übertragen. Für Wartungsteams bedeutet dies kürzere Installationszeiten und geringere Ausrichtungskosten. Mit den Worten unseres leitenden Ingenieurs beiRaydafon Technology Group Co., Limited: „Unsere Universalkupplung verwandelt eine Fehlausrichtung von einer Vibrationsgefahr in einen harmlosen Konstruktionsparameter.“

Welche technischen Parameter bestimmen das Schwingungsdämpfungsvermögen einer Universalkupplung?

Die Auswahl der richtigen Universalkupplung für vibrationsempfindliche Anwendungen erfordert das Verständnis wichtiger technischer Spezifikationen. Bei Raydafon Technology Group Co.,Limited hat unser Ingenieurteam sechs Kernparameter identifiziert, die direkt mit der Dämpfungseffizienz zusammenhängen. Diese Parameter werden durch Modalanalyse und Torsionssteifigkeitstests validiert. Nachfolgend finden Sie eine detaillierte Tabelle mit den typischen Werten für unsere Hochleistungs-Universalkupplungsserie (Modell RD-UDC-450). Alle Daten basieren auf tatsächlichen Werksmessungen und Laborberichten Dritter.

Über diese Parameter hinaus legt unser Werk Wert auf zwei weitere Designaspekte: die Rohrwandstärke der Zwischenwelle (die die Wirbeleigenfrequenzen beeinflusst) und die Kreuzlager-Vorspannungsmethode. Durch die Anpassung dieser Werte kann Raydafon Technology Group Co.,Limited eine Universalkupplung maßschneidern, um kritische Geschwindigkeiten bestimmter Maschinen zu vermeiden. Beispielsweise wählen wir bei einem Hochgeschwindigkeitskompressor, der mit 12.000 U/min läuft, eine schlankere Zwischenwelle mit einem höheren Verhältnis von Steifigkeit zu Masse, um den ersten Biegemodus über den Betriebsbereich zu bringen. Diese fortschrittliche Technik stellt sicher, dass die Universalkupplung nicht nur vorhandene Vibrationen dämpft, sondern auch eine Resonanzverstärkung verhindert.

Praktische Auswahlhilfe: Für Anwendungen, bei denen Vibrationen ein großes Problem darstellen (z. B. Turbinengeneratoren, Schraubenkompressoren, Schiffsstrahlruder), spezifizieren Sie Ihre Universalkupplung mit geringer Torsionssteifigkeit, hoher Fehlausrichtungsfähigkeit und der Auswuchtklasse G1.0. Das Standardangebot unserer Fabrik umfasst bereits die meisten dieser Funktionen. Jede Universalkupplung von Raydafon Technology Group Co.,Limited wird mit einem Vibrationsleistungszertifikat geliefert, das auf unserem hauseigenen Prüfstand validiert wurde. Vertrauen Sie unseren Daten – denn bei der Schwingungskontrolle machen Präzisionsparameter den Unterschied zwischen Betriebszeit und Katastrophe aus.

Zusammenfassung: Kernvorteile von Raydafon-Universalkupplungen für Industrieanlagen

Um unsere technische Diskussion zu festigen, stellt die Universalkupplung von Raydafon Technology Group Co.,Limited die führende Lösung für Vibrationsreduzierung und Effizienzsteigerung dar. Die Ingenieursphilosophie unserer Fabrik integriert Fehlausrichtungstoleranz, Präzisionsauswuchtung und Materialwissenschaft, um eine Komponente zu liefern, die aktiv die Gesundheit des Antriebsstrangs erhält. Die wichtigsten Erkenntnisse sind:

• Vibrationsreduzierung um 65–80 % im Vergleich zu Getriebe- oder starren Kupplungen, bestätigt durch mehr als 200 Feldprüfungen.
• Die Energieeffizienz steigt um durchschnittlich 7–11 % aufgrund geringerer Reibungsverluste und geringerer Stromaufnahme.
• Längere Lager- und Dichtungslebensdauer – dreimal längere Wartungsintervalle in Zellstoff- und Papierfabriken.
• Anpassbare Torsionssteifigkeit zur Vermeidung kritischer Geschwindigkeitsresonanzen.
• 100 % dynamische Auswuchtung und Vibrationsprüfung im Werk vor dem Versand.

Wenn Sie sich für unsere Universalkupplung entscheiden, investieren Sie in datengeprüfte Zuverlässigkeit. Die nach ISO 9001:2025 zertifizierten Prozesse und die kontinuierliche Forschung und Entwicklung unserer Fabrik stellen sicher, dass jedes Gerät die strengsten Vibrationsstandards erfüllt. In allen Branchen – vom Walzen von Stahl bis zu Getrieben für Windkraftanlagen – hat Raydafon Technology Group Co.,Limited über 12.000 Universalkupplungen geliefert, die selbst nach 20.000 Betriebsstunden mit Vibrationspegeln unter 4,5 mm/s RMS arbeiten. Das ist die Kraft der Technik, die darauf ausgelegt ist, Vibrationen zu reduzieren und die Effizienz zu steigern. Kontaktieren Sie Raydafon Technology Group Co., Limited– Präzise Kupplung, keine Kompromisse.

Häufig gestellte Fragen (FAQ)
