Planetengetriebe mit Schneckenantrieb der PGA-Serie für Futtermischer
  • Planetengetriebe mit Schneckenantrieb der PGA-Serie für FuttermischerPlanetengetriebe mit Schneckenantrieb der PGA-Serie für Futtermischer
  • Planetengetriebe mit Schneckenantrieb der PGA-Serie für FuttermischerPlanetengetriebe mit Schneckenantrieb der PGA-Serie für Futtermischer

Planetengetriebe mit Schneckenantrieb der PGA-Serie für Futtermischer

Schneckenantriebs-Planetengetriebe der PGA-Serie sind für TMR-Futtermischer und Futterfütterer gebaut, die über eine Traktorzapfwelle mit 540 U/min angetrieben werden. Das Dauerdrehmoment reicht von 3.810 Nm (PGA-502) bis 42.000 Nm (PGA-4203/4204), mit Übersetzungsverhältnissen von 11,1:1 bis 662,8:1 und standardmäßigen 1"3/8 Z6- oder 1"3/4 Z20-Eingangsverzahnungen. Zahnräder und Wellen bestehen aus hochfestem legiertem Stahl, gasaufgekohlt auf eine Zahnoberflächenhärte von etwa HRC58; Das einteilige Gusseisengehäuse verfügt über eine doppelte Abdichtung nach IP65 für Staub, Schlamm und Spritzwasser. Hergestellt von Raydafon in seiner eigenen ISO 9001-Werkstatt in Ningbo, China, für OEM-Mischerbauer und als Ersatzgerät für landwirtschaftliche Betriebe und Händler. Kundenspezifische Übersetzungsverhältnisse, Abtriebsflansche und Montageflächen nach Zeichnung. Senden Sie Ihr Mischermodell oder Ihre Zeichnung innerhalb von 24 Stunden für eine bestätigte Auswahl und ein Angebot.

Planetengetriebe mit Schneckenantrieb der PGA-Serie für Futtermischer

Ein zapfwellengetriebenes Planetengetriebe mit 540 U/min für TMR-Mischer und Futterfütterer, das ein Dauerdrehmoment von 3.810–42.000 N·m mit Übersetzungsverhältnissen von 11,1:1 bis 662,8:1 liefert. Gusseisengehäuse, aufgekohltes Getriebe aus legiertem Stahl, doppelte Abdichtung und IP65-Schutz für den täglichen Einsatz in Staub, Schlamm und Spritzwasser.

  • 3.810–42.000Dauerdrehmoment (N·m)
  • 11,1:1–662,8:1Verfügbare Verhältnisse
  • 540 U/minNenneingangsgeschwindigkeit
  • IP65Staub- und Wasserschutz

Planetengetriebe mit Schneckenantrieb der PGA-Serie für Futtermischer und TMR-Wagen

Bei der PGA-Serie handelt es sich um die Schneckenantriebseinheit, die zwischen der Zapfwelle des Traktors und der Mischschnecke eines Futtermischwagens sitzt. Eine Antriebsleistung von 540 U/min vom Traktor wird durch eine Planetenstufe auf die niedrige, drehmomentstarke Drehung reduziert, die die Schnecke benötigt, um Silage, Heu und Kraftfutter anzuheben und zu falten, ohne abzuwürgen. Da der Lastpfad auf mehrere Planetenräder aufgeteilt ist, bleibt der Antrieb kompakt genug, um an der Vorder- oder Seitenplatte des Mischers angeschraubt zu werden, und erzeugt dennoch ein kontinuierliches Drehmoment von 3.810 Nm beim kleinsten Modell bis 42.000 Nm beim größten Modell.

Raydafon baut die PGA-Serie in seiner eigenen Werkstatt in Ningbo, China, unter einem ISO 9001-Qualitätssystem und liefert sie als OEM-Einheit an Hersteller von Futtermischwagen und Futterautomaten sowie als Ersatzgetriebe an Händler. Wenn Ihre Maschine über eine Zapfwelle verfügt, koppeln Sie sie mit einemZapfwelle für Futtermischwagen; Wenn Ihr Mischer eine Kegelstufe anstelle einer Planetenstufe verwendet, vergleichen Sie dieFuttermischgetriebeBereich auf der gleichen Website.

Was ist ein Planetengetriebe mit Schneckenantrieb und wie funktioniert es?

Ein Planetengetriebe mit Schneckenantrieb ist ein koaxiales Untersetzungsgetriebe, bei dem ein Sonnenrad mehrere Planetenräder antreibt, die sich in einem Hohlrad drehen und von einem Planetenträger getragen werden. Das Drehmoment wird daher über mehrere Zahnkontakte gleichzeitig und nicht über ein einzelnes Paar übertragen. Aus diesem Grund kann eine Planeteneinheit eine schwere Mischlast in einem kurzen, runden Gehäuse tragen und widersteht den Stößen, die auftreten, wenn eine volle Schnecke in gefrorenem oder verdichtetem Futter anläuft.

Bei einem Futtermischer ist der Ablauf unkompliziert: Traktorzapfwelle mit 540 U/min, Planetenuntersetzung auf etwa 5–50 U/min an der Schneckenwelle und eine Drehmomentvervielfachung, die es einem vergleichsweise kleinen Traktor ermöglicht, eine große Mischschnecke zu drehen. Aus diesem Grund wird die PGA-Serie auch von Betrieben gewählt, die kleine Traktoren einsetzen – das Getriebe und nicht der Traktor sorgt für die zusätzliche Drehkraft. Dasselbe Prinzip gilt für Silage- und Biogasanlagenbeschicker, bei denen eine kontinuierliche Rotation bei niedriger Drehzahl wichtiger ist als die Spitzengeschwindigkeit.

Technische Daten und Modellpalette

Alle Modelle sind für eine Eingangsdrehzahl von 540 U/min ausgelegt. Scrollen Sie seitwärts durch die Tabelle, um jede Spalte anzuzeigen.

Modell Dauerdrehmoment (N·m) Max. Drehmoment (N·m) Verhältnis i Eingangswelle
Einstufige und zweistufige Modelle
PGA-502 3.810 7.620 12.36–15.51 1"3/8 Z6
PGA-1002/3 8.500 17.000 16.8–30.6 1"3/4 Z20
PGA-1202 11.600 23.200 11.1–19.4 1"3/4 Z20
PGA-1602/3 15.700 31.400 13,4–47,5 1"3/4 Z20
PGA-1702/3 15.700 31.400 13,4–47,5 1"3/4 Z20
PGA-2102/3 21.000 47.000 12.1–62.1 1"3/4 Z20
PGA-2502 23.780 48.000 13.6–23.6 1"3/4 Z20
PGA-3003/4 30.760 61.520 25,7–84,4 1"3/4 Z20
PGA-4203 42.000 142.000 27,8–91,4 1"3/4 Z20
Modelle mit hohem Übersetzungsverhältnis für große Vertikalmischer und Biogasdosierer
PGA-1603 15.700 31.400 24,4–116,9 1"3/4 Z20
PGA-1703 15.700 31.400 24,4–116,9 1"3/4 Z20
PGA-2103 21.000 47.000 31,8–126,5 1"3/4 Z20
PGA-2503 23.780 48.000 35,7–142,2 1"3/4 Z20
PGA-3004 30.760 61.520 97,4–612,3 1"3/4 Z20
PGA-4204 42.000 142.000 105,4–662,8 1"3/4 Z20
  • Das maximale Drehmoment ist die intermittierende Spitze, die das Getriebe beim Starten einer belasteten Schnecke aufnimmt. Dauerdrehmoment ist der Wert für ununterbrochenen Mischbetrieb.
  • Die gezeigten Eingangswellenoptionen sind die Standard-Zapfwellenprofile 1"3/8 Z6 und 1"3/4 Z20. Andere Keilverzahnungen, Bohrungsgrößen und Abtriebsflanschabmessungen können nach Ihrer Zeichnung bearbeitet werden.
  • Verhältnisse außerhalb des für einen bestimmten Rahmen aufgeführten Bereichs können manchmal durch die Kombination von Stufen erreicht werden – senden Sie die erforderliche Ausgabegeschwindigkeit und wir werden sie bestätigen.

So wählen Sie das richtige PGA-Modell für Ihren Mixer aus

  1. Passen Sie den Rahmen an die Leistung des Traktors und die Schneckengröße an.Kleine Mischer mit 40–80 PS laufen normalerweise mit PGA-502 oder PGA-1002/3; Mittelklasse-TMR-Wagen mit 80–150 PS verwenden normalerweise PGA-1602/3 bis PGA-2502; Große Vertikalmischer und Biogasbeschicker werden auf PGA-3004 oder PGA-4204 umgestellt.
  2. Prüfen Sie das Dauerdrehmoment anhand Ihrer Pflicht.Vergleichen Sie das erforderliche Schneckendrehmoment des Mischers mit dem fortlaufenden Wert in der Tabelle, nicht mit dem Spitzenwert. Der Spitzenwert ist Spielraum für den Start, keine Arbeitsbewertung.
  3. Bestätigen Sie die Eingangswelle.Die meisten Traktoren in Europa und Nordamerika verwenden 1"3/8 Z6 bei 540 U/min, während größere Maschinen 1"3/4 Z20 verwenden. Der falsche Spline ist der häufigste Bestellfehler, den wir sehen.
  4. Montage und Ölstand prüfen.Überprüfen Sie das Schraubenmuster, den Ausgangsflansch und die Position des Öleinfüllstutzens am Mischerrahmen, sodass die Einheit im im Handbuch angegebenen Winkel sitzt.
  5. Planen Sie das Wartungsintervall.Beachten Sie die Ölsorte und das Wechselintervall im Handbuch; Wir können der Lieferung einen schriftlichen Wartungsplan beilegen, wenn Ihr Serviceteam einen für Garantieunterlagen benötigt.

Sie sind sich nicht sicher, welcher Rahmen passt? Senden Sie die Mischermarke, den Schneckendurchmesser, die Traktorleistung und die erforderliche Schneckengeschwindigkeit – unsere Ingenieure bestätigen das Modell und das Übersetzungsverhältnis, bevor Sie bestellen.

Produktdetails

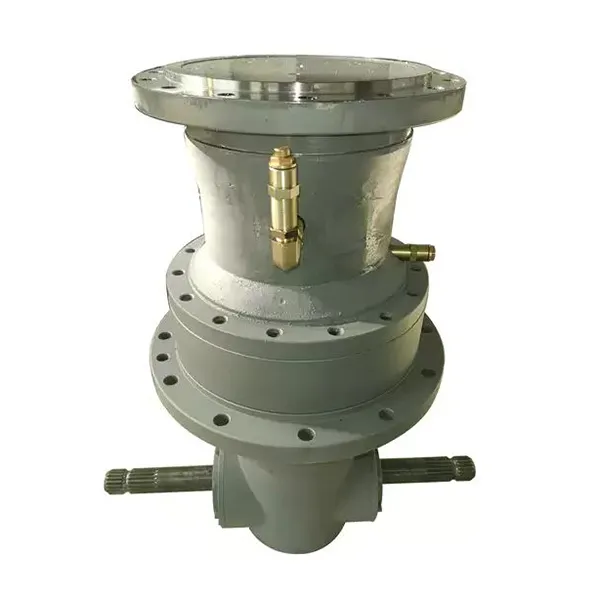

Die beiden folgenden Fotos zeigen die Einheit der PGA-Serie, die wir produzieren: das zusammengebaute Getriebe mit Gussgehäuse und Zapfwelleneingang sowie die Maßzeichnung, die für die Montageprüfungen verwendet wird.

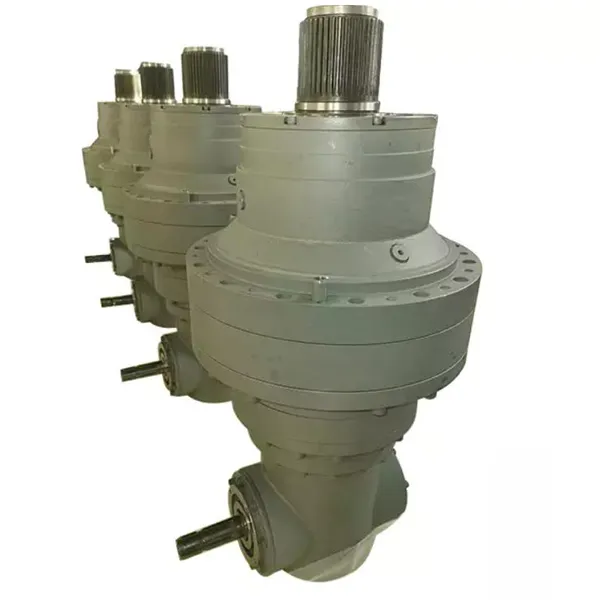

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
Schneckenantriebs-Planetengetriebe der PGA-Serie – Gusseisengehäuse, Planetenuntersetzungsstufe und Zapfwelleneingangswelle.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Umrisse und Einbaumaße des Futtermischwagen-Planetengetriebes der PGA-Serie.

Materialien, Abdichtung und Verarbeitungsqualität

Zahnräder und Wärmebehandlung

Zahnräder und Wellen werden aus hochfestem legiertem Stahl gefertigt und mit Gas aufgekohlt und dann auf eine Zahnoberflächenhärte von etwa HRC58 abgeschreckt, während der Kern robust genug bleibt, um Stöße zu absorbieren. Diese Kombination verleiht der PGA-Serie ihre Verschleißfestigkeit bei abrasiver Silage und ihre Toleranz gegenüber wiederholten Ladestarts. Sie ist der Grund dafür, dass der gleiche Rahmen über einen weiten Übersetzungsbereich angeboten werden kann, ohne dass die äußere Hülle geändert werden muss.

Gehäuse und Abdichtung

Das Gehäuse ist ein einteiliger Gusseisenkörper, der die Lagerbohrungen konzentrisch hält und die Vibrationen dämpft, die ein gefertigtes Gehäuse übertragen würde. Doppelte Dichtungen an der Eingangs- und Ausgangsseite halten das Schmiermittel fest und halten Staub, Schlamm und Spülwasser fern, wodurch das Gerät die Schutzart IP65 erhält. Schmiernippel und Öleinfüllpunkt sind so positioniert, dass routinemäßige Wartungsarbeiten durchgeführt werden können, während sich der Mischer in seiner Arbeitsposition befindet.

Prüfung vor dem Versand

Jedes Getriebe wird vor dem Verpacken in Betrieb genommen und überprüft: Leerlauf zur Bestätigung der reibungslosen Drehung und Ölabdichtung, Überprüfung des Spiels und des Kontaktmusters am Zahnradsatz sowie eine abschließende Inspektion der Eingangsverzahnung und des Ausgangsflansches. Prüfprotokolle können den Versandpapieren beigefügt werden, wenn für Ihr Projekt dokumentierte Nachweise erforderlich sind.

Entscheidende Vorteile für Betreiber von Futtermischwagen

  1. Niedrigere Kraftstoffkosten.Ein hoher Übertragungswirkungsgrad bedeutet, dass zwischen Zapfwelle und Schnecke weniger Leistung verloren geht, was den Kraftstoffverbrauch bei vergleichbarer Mischarbeit um etwa 30 % senkt.
  2. Schnellerer Start, kein Vorheizen.Der Zahnradsatz erreicht schnell den Betriebszustand, so dass Chargen am frühen Morgen und Ergänzungsmischungen kein langes Aufwärmen erfordern.
  3. Stabiles Hochgeschwindigkeitsmischen.Das Präzisionsgetriebe sorgt dafür, dass die Schneckengeschwindigkeit bei Heu, Silage und Kraftfutter konstant bleibt, sodass sich die Ration gleichmäßig vermischt, anstatt sich zu schichten.
  4. Sanfterer, länger anhaltender Antrieb.Eine symmetrische Planetenanordnung gleicht die Übertragungskraft aus und reduziert Blockierungsbelastungen und mechanischen Verschleiß im gesamten Antriebsstrang.
  5. Automatische Gangschaltung unter Last.Das Gerät startet in einem Modus mit hohem Drehmoment, der verdichtetes oder gefrorenes Futter zerkleinert, und wechselt dann für den Rest der Charge in einen schnelleren Modus.
  6. Funktioniert mit kleinen Traktoren.Durch die Drehmomentverstärkung kann ein kleinerer, billigerer Traktor dieselbe Schnecke antreiben, wodurch größere Maschinen für andere Feldarbeiten frei werden.
  7. Längere Lebensdauer des Zapfwellenantriebs.Das niedrige Anlaufdrehmoment reduziert Stöße auf die Zapfwelle des Traktors und die Wellenkupplung und verlängert die Austauschintervalle der Kupplung um das Zwei- bis Dreifache.
  8. Leiserer, stabilerer Betrieb.Der Mehrzahneingriff absorbiert Übertragungsvibrationen und verringert so Geräusche und das Risiko, dass sich Befestigungselemente lösen.
  9. Einfachere Bedienung.Das automatische Schalten reduziert den manuellen Eingriff, sodass der Fahrer auf das Verhältnis und die Maschine und nicht auf das Getriebe achtet.
  10. Dokumentierte Qualität.ISO 9001-Produktion, bearbeitet und montiert in unserer eigenen Fabrik, mit Ersatzteilen und technischem Support nach der Lieferung.

Die oben genannten Angaben zu Kraftstoffeinsparungen und Wartungsintervallen basieren auf unserer Getriebekonstruktion und dem typischen Einsatz des Futtermischwagens. Die tatsächlichen Ergebnisse hängen vom Traktor, der Ration und den Betriebsbedingungen ab.

Verfügbare Konfigurationen und Montage

Die PGA-Serie wird als solides, kompaktes Planetengetriebe geliefert, das in drei gängige Mixer-Anordnungen integriert werden kann. Sagen Sie uns, welches Sie bauen oder betreiben, und der Abtriebsflansch, die Montagefläche und die Öleinfüllposition werden entsprechend eingestellt.

LKW-montierte Mischer

Der Schneckenantrieb erfolgt über die Zapfwelle oder den Hydraulikmotor eines LKW-Motors über das Getriebe, wobei das Gehäuse an der Frontplatte des Mischers montiert ist.

Selbstfahrende Maschinen

Das Getriebe ist auf dem beweglichen Fahrgestell montiert, wobei die vibrationsarme Planetenanordnung den Getriebesatz vor Fahrstößen schützt.

Feste und stationäre Mischer

Dauereinsatz auf Biogasanlagen, Futterzentren und stationären TMR-Anlagen, bei denen Ölkühlung und Servicezugang eingeplant werden können.

Anwendungen

Die PGA-Serie treibt die Rotation von Futtermischwagen und Biogasanlagen-Fütterungssystemen an. Zu den typischen Installationen gehören:

  • Vertikale und horizontale TMR-Futtermischer und Futterautomaten
  • Schnecken- und Schneckenförderer in Futterzentren und landwirtschaftlichen Futterküchen
  • Silage- und Strohmischlinien, in denen verdichtetes Material zerkleinert werden muss
  • Rohstoffmischer und Dosierschnecken für Biogasanlagen im Dauerbetrieb
  • Einstreu- und Streustreuer nutzen das gleiche Schneckenantriebsprinzip
  • Retrofit-Austausch verschlissener Getriebe an vorhandenen Mischern anderer Marken

Wenn Ihre Maschine nicht in dieser Liste aufgeführt ist, beschreiben Sie die Anwendung und den Arbeitszyklus. Ein Getriebe, das für einen stationären Biogasbeschicker geeignet ist, erfordert möglicherweise eine andere Ölspezifikation oder einen anderen Montagewinkel für einen auf einem LKW montierten TMR-Wagen.

Kundenrezensionen

★★★★★

Robert MartinezAuftragnehmer für Pipeline- und Baustellenausrüstung, Houston, USA

Wir haben diese Planetengetriebe bei einem Pipeline-Einsatz an der Golfküste eingesetzt, wo Salznebel und ständige Vibrationen normal sind. Über einen Zeitraum von sechs Monaten Dauerbetrieb blieben die Einheiten stabil, ohne dass sich die Genauigkeit des Zahneingriffs messbar veränderte. Sie treiben jetzt unseren Schweißpositionierer an und halten den Arm auch auf unebenem Gezeitenboden stabil. Für die nächste Pipeline-Phase stehen sie auf unserer Liste zugelassener Lieferanten.

★★★★★

Sophie DuboisProduktionsleiter, Automobilteilewerk, Lyon, Frankreich

Nach zwei Jahren auf unserer Stanzlinie liegt die Positionierungsgenauigkeit immer noch bei ±0,02 mm, selbst auf dünnem Aluminiumblech. Unser First-Pass-Ertrag verbesserte sich nach der Umstellung auf diese Einheiten um etwa 15 %, und die Getriebe brauchten außer den planmäßigen Ölwechseln nichts.

★★★★★

Marco RossiWartungseinkäufer, Textilmaschinen, Italien

Ich machte mir Sorgen über den Spannungsunterschied zwischen Europa und China, und ihre Ingenieure erstellten über Nacht einen Anpassungsplan und lieferten ein Doppelspannungs-Steuermodul. In der Holzkiste waren sogar das richtige Schmiermittel und ein Wartungshandbuch in italienischer Sprache mit einem örtlichen Ersatzteilkontakt enthalten. Die Montageschnittstelle passte genau zu unserer Webmaschinenantriebswelle, ohne dass es während der Inbetriebnahme zu axialen Bewegungen kam.

Käufer-FAQ

  • Welches PGA-Modell passt zu meinem Futtermischwagen?Passen Sie die Leistung des Traktors, den Schneckendurchmesser und die erforderliche Schneckengeschwindigkeit an die Spalte „Dauerdrehmoment“ an: Mischer mit 40–80 PS nehmen normalerweise PGA-502 oder PGA-1002/3 auf, TMR-Wagen mit 80–150 PS nehmen PGA-1602/3 bis PGA-2502 und große vertikale Mischer oder Biogasbeschicker nehmen PGA-3004 oder PGA-4204. Senden Sie uns Ihre Mischerdaten und wir bestätigen das Modell und das Verhältnis.
  • Was ist der Unterschied zwischen Dauerdrehmoment und maximalem Drehmoment?Das kontinuierliche Drehmoment ist der Wert für ununterbrochenes Mischen; Das maximale Drehmoment ist die intermittierende Spitze, die das Gerät akzeptiert, wenn eine belastete Schnecke startet. Bemessen Sie das Getriebe anhand der kontinuierlichen Zahl und behandeln Sie die Spitze als Anfahrspielraum.
  • Welche Zapfwelle benötige ich?Die Standardoptionen sind 1"3/8 Z6 für die meisten Traktoren mit 540 U/min und 1"3/4 Z20 für größere Maschinen. Wenn Ihre Zapfwelle eine andere Keilverzahnung, Bohrung oder Größe hat, senden Sie die Zeichnung und wir bearbeiten die Eingabe entsprechend.
  • Ist das Getriebe vor Staub und Wasser geschützt?Ja. Das Gusseisengehäuse verfügt über eine doppelte Abdichtung an der Eingangs- und Ausgangsseite und erfüllt die Schutzart IP65, die den Staub-, Gülle- und Abwaschbedingungen des täglichen landwirtschaftlichen Einsatzes standhält.
  • Kann ich ein individuelles Übersetzungs-, Flansch- oder Gehäusefinish bestellen?Ja. Raydafon bearbeitet die Zahnräder und montiert die Einheiten in seiner eigenen Fabrik, sodass kundenspezifische Übersetzungsverhältnisse, Abtriebsflansche, Montageflächen, Öleinfüllpositionen und Lackierungen nach Zeichnung für OEM-Programme hergestellt werden.
  • Wie sieht es mit Lieferzeit, Ersatzteilen und Garantie aus?Standardrahmen werden kurzfristig ausgeliefert und kundenspezifische Einheiten folgen der bestätigten Zeichnung. Ersatzzahnradsätze, Dichtungen und Lager sind separat erhältlich und die Garantiebedingungen sind im Angebot angegeben. Senden Sie Ihre Menge und Ihren Lieferhafen zu einem Festpreis innerhalb von 24 Stunden.

Verwandte Produkte und weiterführende Literatur

Raydafon liefert den gesamten Antriebsstrang rund um einen Futtermischwagen, sodass Sie das Getriebe, die Welle und die Kupplungen bei einem Werk und einem Prüfstandard bestellen können:

Fordern Sie ein Angebot für ein Getriebe der PGA-Serie an

Senden Sie das Mischermodell oder die Zeichnung, die Traktorleistung, die erforderliche Schneckengeschwindigkeit und den Förderanschluss. Unsere Ingenieure bestätigen den Rahmen, das Übersetzungsverhältnis und die Eingangswelle und antworten dann innerhalb von 24 Stunden mit einem festen Preis.
