Kranwipp-Hydraulikzylinder

Der Kranwipp-Hydraulikzylinder von Raydafon ist der Auslegerwinkel-Steuerzylinder für Mobilkrane und Hafenmaschinen. Referenzmodell ZXSTC1000S.2.5-00: Φ320 Bohrung, Φ280 Stange, 4000 mm Hub, 4750 mm Einbauabstand, 32 MPa Arbeitsdruck, 3000 kN Echtzeit-Dynamikschub, 1522 kg Stückgewicht. Der Körper ist in 7 Durchgängen aus hochfestem legiertem Stahl in Luftfahrtqualität gesenkgeschmiedet und doppelt gealtert, um die Zugfestigkeit über 1250 MPa zu stabilisieren. Dreifache progressive Dichtung mit in Deutschland importiertem Perfluorether-Gummi-Verbundring und 5 μm abgestufter Staublippe. Integriertes elektrohydraulisches Servo mit magnetostriktiver Positionsrückmeldung von ±0,03 mm für Stabilität bei extrem niedrigen Geschwindigkeiten von 0,08 mm/s. Wartungsfreier 5000-Stunden-Zyklus. Kundenspezifische Bohrung Φ50–500 mm, salznebel- und staubbeständig. Mindestbestellmenge 5 Einheiten, 45–60 Tage Vorlaufzeit für große Mengen. Senden Sie Kranmodell, Schubkraftbedarf und Menge für ein Angebot.
Kranwippen · Modell ZXSTC1000S.2.5-00

Kundenspezifischer hydraulischer Kranwippzylinder für Mobilkrane und Hafenmaschinen – Direktlieferung von OEM-Herstellern

Der hydraulische Wippzylinder des Krans steuert den Auslegerwinkel bei Mobilkranen. Raydafon baut es mit einem doppelt wirkenden mehrstufigen Teleskopdesign, das über große Entfernungen ausfährt und kompakt einfährt. Der Körper wird in 7 Durchgängen aus hochfestem legiertem Stahl in Luftfahrtqualität gesenkgeschmiedet und doppelt gealtert, um die Zugfestigkeit über 1250 MPa zu stabilisieren. Dreifache progressive Dichtung und ein magnetostriktives Servomodul bewältigen die Anforderungen von Salzsprühnebel, Staub und Präzision im Hafen- und Windkraftbetrieb.

3000 kN Dynamischer Schub in Echtzeit
32 MPa Arbeitsdruck
Φ320×Φ280 Bohrung × Stange
4000 mm Schlaganfall
5000 Std Wartungsfrei
Referenzmodell

ZXSTC1000S.2.5-00 – Vollständige Spezifikation

Das Referenzmodell ist eine reale Produktionskonfiguration, die für Wippkreise von Schwerlastmobilkranen verwendet wird. Kundenspezifische Bohrungen und Hübe sind im selben Ziehprozess verfügbar.

Zylindername Zeichnungsnummer Bohrung ΦD Stab Φd Schlaganfall S Installieren. L Druck Hafen Gewicht
Wippbarer Hydraulikzylinder ZXSTC1000S.2.5-00 Φ320 Φ280 4000 mm 4750 mm 32 MPa 2-M27×2
4-G1/4
1522 kg

Nach Ihrer Zeichnung können Kranschaltungen mit unterschiedlichen Schub- oder Montagemustern erstellt werden. Senden Sie die Marke und das Modell des Krans, die erforderliche Schubkraft und eine Montagezeichnung. Das breitere Sortiment an Mobilkranzylindern finden Sie unterHydraulikzylinder für MobilkraneKategorie.

Tiefer Einblick in die Technik

Vier Technologien, die diesen Zylinder anders machen

01

Adaptive Laststeuerung im Vollzustand

Der Zylinderkörper ist aus luftfahrttauglichem Material geschmiedet. Raydafon verwendet einen maßgeschneiderten hochfesten legierten Stahl, der sieben Gesenkschmiededurchgänge und anschließend eine doppelte Wärmebehandlung durchläuft. Durch die Doppelalterung wird die Materialstruktur stabilisiert, so dass die Zugfestigkeit über 1250 MPa bleibt. Bei einem 3000-kN-Schubzylinder mit kontinuierlichen Hubzyklen sorgt diese Kornstruktur dafür, dass die Ermüdungslebensdauer unter einem Druck von 32 MPa stabil bleibt.

≥1250 MPa Zugfestigkeit
02

Präzisions-Servosteuerung im Mikrometerbereich

Das Ingenieurteam von Raydafon hat ein integriertes elektrohydraulisches Servomodul entwickelt, das den herkömmlichen separaten Ventilsteuerungsaufbau ersetzt. Die Ventilgruppe verwendet Servoventilkerne in Luftfahrtqualität und einen magnetostriktiven Wegsensor mit einer Genauigkeit von ±0,03 mm. Diese Kombination unterstützt einen stabilen Betrieb bei extrem niedriger Geschwindigkeit mit 0,08 mm/s, sodass der Bediener den Ausleger bei Feinladevorgängen ohne Ruckgleiten oder Überschwingen positionieren kann.

±0,03 mm-Sensorgenauigkeit
03

Langlebiger Schutz für extreme Umgebungsbedingungen

Hafenmaschinen sehen Erosion durch Salzsprühnebel. Metallurgische Geräte sehen Hochtemperaturstaub. Raydafon baute für beide eine dreifache progressive Dichtungsschutzstruktur. Die Hauptdichtung ist ein aus Deutschland importierter Perfluorether-Gummi-Verbundring mit Doppellippen-Design für wechselseitigen Druckausgleich. Die mittlere Schicht verwendet eine abgestufte Staublippe, die feste Partikel abfängt, die größer als 5 μm sind. Der Schadstoffschutz ist um 40 % höher als bei einer herkömmlichen Einlippendichtung. Der kombinierte Zyklus ist auf 5000 Stunden wartungsfrei ausgelegt.

5 μm Staublippe
04

Energieeffizient optimiertes Hydrauliksystem

Das energiesparende Design von Raydafon basiert auf der Analyse, wie Baumaschinen tatsächlich funktionieren. Der Differenzamplitudenkreis reduziert das Hydraulikölzirkulationsvolumen im Leerlauf um 35 %. In Kombination mit einer hocheffizienten Permanentmagnet-Synchronmotor-Pumpengruppe sinkt der Gesamtenergieverbrauch des Systems im Vergleich zur herkömmlichen Lösung um 28 %. Bei einem Kran im 8-Stunden-Betrieb führt das zu einer messbaren Reduzierung des Kraftstoff- oder Batterieverbrauchs.

-28 % Systemenergie

Warum Raydafon Crane Wipp-Hydraulikzylinder

A

20 Jahre im hydraulischen Bereich

Raydafon stellt seit zwei Jahrzehnten Hydraulikzylinder her. Das Ingenieurteam entwickelt den Zylinder, das Servomodul und das Dichtungssystem im eigenen Haus, sodass Spezifikationsänderungen an der Quelle vorgenommen werden und nicht über externe Lieferanten.

B

Volle Kontrolle vom Schmieden bis zur Montage

Das Schmieden des Gehäuses, die Wärmebehandlung, das Honen, das Verchromen, die Montage der Dichtungen und die Druckprüfung erfolgen allesamt im Raydafon-Werk. Dadurch bleibt die Rückverfolgbarkeit erhalten und die Chargenabweichung, die Sie von mehreren Lieferanten erhalten, wird reduziert.

C

Direkte Preise ab Werk

Verkauf im Rahmen eines Direktvertriebsmodells. Vergleichbare Leistung bei etwa 60 % der Kosten europäischer und amerikanischer Marken bei gleichem Spezifikationsniveau. Zwischen der Fabrik und dem Käufer wird keine Handelsspanne hinzugefügt.

D

Vollständige Anpassung

Zylinderbohrungsdurchmesser von Φ50 mm bis Φ500 mm können individuell gefertigt werden. Hub, Installationsabstand, Anschlusstyp und Montagemuster werden anhand Ihrer Zeichnung erstellt, sodass nicht standardmäßige Kranmodelle genau angepasst werden können.

E

Validiert unter Hafen- und Windkraftbedingungen

Das Dreifach-Dichtungssystem und das Servomodul wurden für die Bedingungen von Salzsprühnebel und Windkraft in Hafenmaschinen entwickelt. Das Design zielt auf reale Arbeitsplätze und nicht auf Laborbedingungen ab.

F

OEM-Unterstützung

Senden Sie eine Kranmarke und ein Kranmodell oder eine Zeichnungsnummer. Raydafon führt eine Rückentwicklung, Bemusterung und ein Angebot für eine kundenspezifische Charge anhand derselben Zeichnung durch. Unterstützt Private-Label-Verpackungen für OEM-Kunden.

Maßzeichnungen

Crane luffing hydraulic cylinder dimension drawing

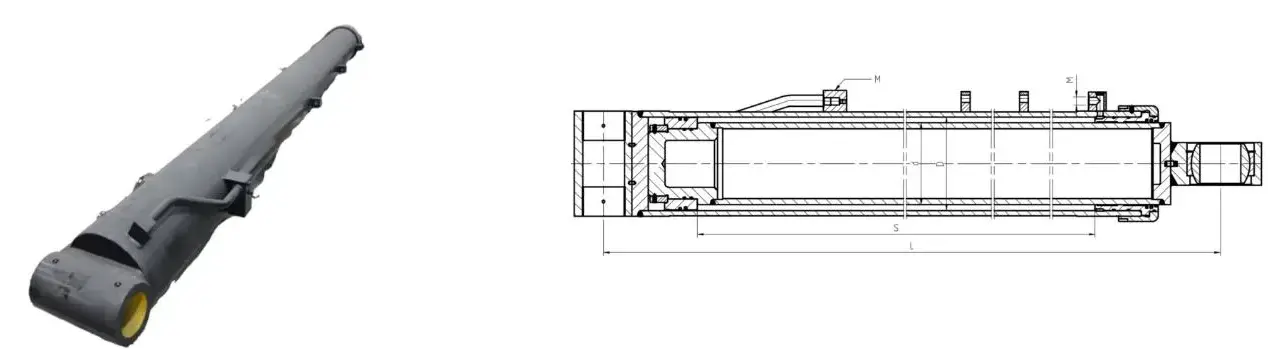

Installationsübersicht – Bohrung/Stangen-Schnittstelle, Anschlussposition und Montagemuster
Crane luffing hydraulic cylinder product view

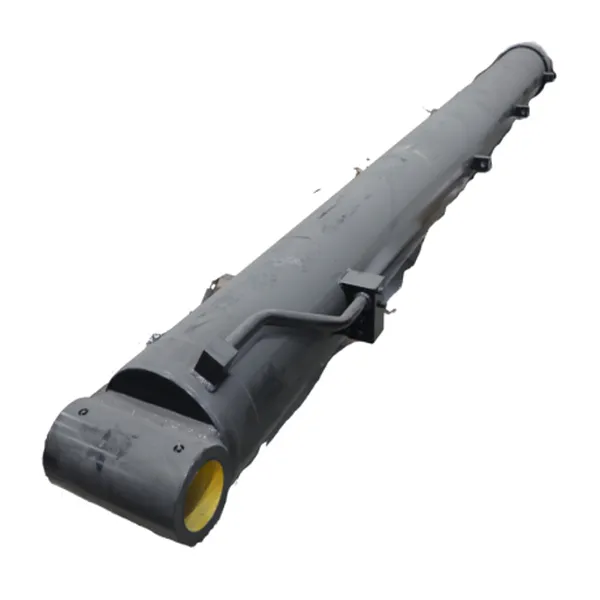

Produktansicht – Zylinderkörper und Stangenbaugruppe
Crane luffing hydraulic cylinder detail

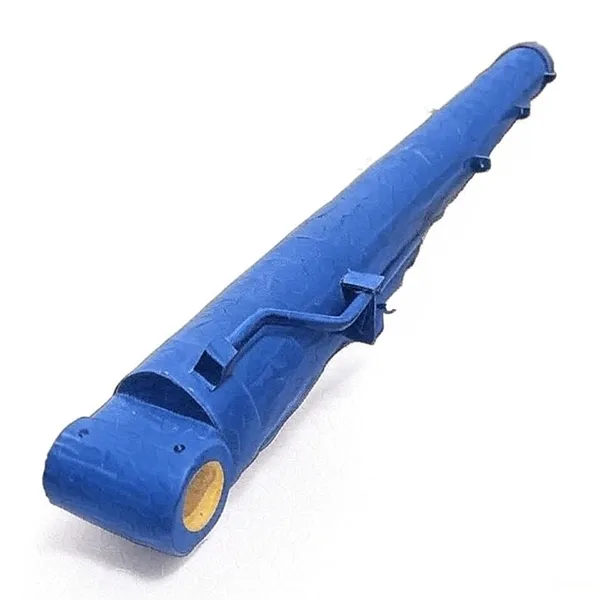

Anschluss- und Dichtungsdetails – 2-M27×2 plus 4-G1/4-Schnittstelle
Crane luffing hydraulic cylinder application

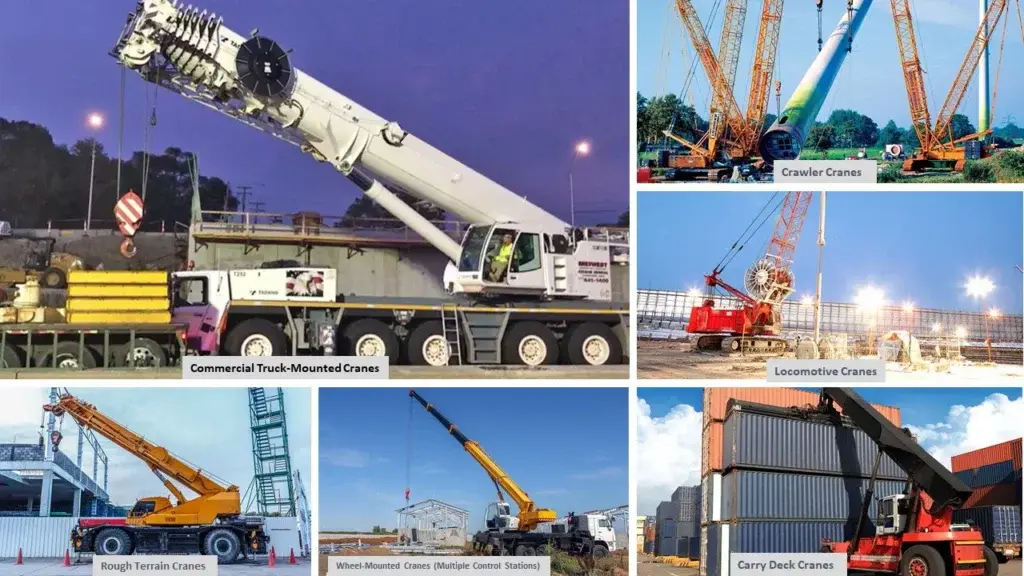

Anwendungsreferenz – montiert auf einer Wippanlage eines Mobilkrans

Wo Kran-Wipp-Hydraulikzylinder zum Einsatz kommen

01

Mobilkrane

Steuerung des Auslegerwinkels bei LKW- und All-Terrain-Mobilkranen. Verwaltet den nötigen Schub, um den Ausleger anzuheben und unter Volllast zu halten.

02

Hafenmaschinen

Ship-to-Shore- und Werftkrane in Salznebelumgebungen. Dreifache progressive Dichtung und Hartverchromung verlängern den Wartungszyklus im Küstenbetrieb.

03

Windkraftausrüstung

Wippen des Kranauslegers auf Installations- und Wartungsschiffen. Hohe Schubstabilität und Servosteuerung im Mikrometerbereich sorgen für eine präzise Offshore-Positionierung.

04

Schwermaschinenbau und Metallurgie

Industrielle Hebegeräte unter Hochtemperatur- und Staubbedingungen. Energiesparschaltung reduziert den Kraftstoff- oder Batterieverbrauch bei langen Schichten.

Bestelldatenblatt

Referenzmodell
ZXSTC1000S.2.5-00
Dynamischer Schub in Echtzeit
3000 kN
Arbeitsdruck
32 MPa
Bohrungsdurchmesser
Φ320 mm (kundenspezifischer Φ50-500 mm verfügbar)
Stabdurchmesser
Φ280 mm
Schlaganfall
4000 mm
Installationsabstand
4750 mm
Stückgewicht
1522 kg
Hafen/Schnittstelle
2-M27×2 plus 4-G1/4
Karosserieschmieden
7-fach gesenkgeschmiedeter legierter Stahl in Luftfahrtqualität, doppelt gealtert auf eine Zugfestigkeit von ≥1250 MPa
Servosteuerung
Integrierter elektrohydraulischer Servo, magnetostriktiver Sensor ±0,03 mm Genauigkeit, extrem niedrige Geschwindigkeit 0,08 mm/s
Versiegelung
Dreifache progressive Dichtung, Hauptring aus deutschem Perfluorether-Verbundwerkstoff, 5 μm abgestufte Staublippe
Energieeinsparung
Differenzamplitudenschaltung, 35 % weniger Ölzirkulation im Leerlauf, 28 % geringerer Systemenergieverbrauch
Wartungszyklus
5000 Stunden wartungsfrei
Anpassung
Vollständige kundenspezifische Bohrung Φ50–500 mm, OEM-Verpackung und Eigenmarke
Mindestbestellmenge
5 Einheiten pro Modell
Massendurchlaufzeit
45–60 Tage nach Anzahlung und Zeichnungsgenehmigung
Angebotsbasis
Kranmodell und -tonnage, Schubkraftbedarf, Bohrungs-/Hubspezifikation, Hafengröße, Menge, Zielhafen

So läuft Ihre Bestellung über Raydafon

  1. 01

    Bewerbungsbrief

    Senden Sie Kranmodell und Tonnage, erforderliche Schubkraft, Bohrungs-/Hubspezifikation, Hafengröße, Menge und Zielhafen.

  2. 02

    Modellauswahl und Angebot

    Raydafon bestätigt, ob das Referenzmodell passt oder ob ein individueller Aufbau erforderlich ist. Das FOB Ningbo-Angebot wird mit Vorlaufzeit erstellt.

  3. 03

    Zeichnungsgenehmigung

    Bei Sonderanfertigungen entwickelt Raydafon das OEM-Teil zurück, erstellt ein Muster und bestätigt mit dem Käufer Bohrung, Hub, Installationsabstand und Anschlussabmessungen.

  4. 04

    Schmieden und Wärmebehandlung

    7-stufiges Gesenkschmieden und doppelte Wärmebehandlung stabilisieren den Körper auf eine Zugfestigkeit von über 1250 MPa. Anschließend erfolgt das Honen und Hartverchromen.

  5. 05

    Montage und Druckprüfung

    Kolben, Dichtungen, Servomodul und Puffer sind montiert. Der Zylinder wird bei 32 MPa einem Drucktest und einem Hubtest auf Laufruhe und Servoreaktion unterzogen.

  6. 06

    Verpackung und Versand

    Die Zylinder sind in verstärkten Holzkisten mit Rostschutzöl und schützenden Endkappen verpackt. Versand per See-, Luft- oder Expressversand mit Packliste, Rechnung und Prüfbericht.

Dokumentation und Qualitätsunterstützung

  • ✓
    Materialzertifikat

    Zertifikat für Gehäuse aus legiertem Stahl, Protokoll zur doppelten Wärmebehandlung und Datenblatt zur Dichtungsmasse, das jeder Lieferung beiliegt.

  • ✓
    Drucktestbericht

    Jede Flasche wurde vor dem Verpacken einem Drucktest bei 32 MPa unterzogen. Leckage, Hubglätte, Servoreaktion und Anschlussbestückung werden aufgezeichnet.

  • ✓
    Maßkontrollprotokoll

    Bohrung, Stange, Hub, Installationsabstand und Anschlussabmessungen anhand der bestellten Spezifikation oder Kundenzeichnung aufgezeichnet.

  • ✓
    Exportverpackung

    Verstärktes Holzgehäuse mit Rostschutzöl und schützenden Endkappen. Große Flaschenchargen palettiert und umreift für den Seetransport.

Häufig gestellte Fragen

Was ist ein Kranwipp-Hydraulikzylinder?

Ein Kranwipp-Hydraulikzylinder ist die hydraulische Komponente, die den Auslegerwinkel eines Mobilkrans steuert. Unter Wippen versteht man das Anheben oder Absenken des Auslegers. Der Zylinder treibt diese Bewegung über eine doppelt wirkende, mehrstufige Teleskopkonstruktion an. Er ist neben dem Gegengewichtszylinder und dem Stützzylinder einer der Kernzylinder von Mobilkranen.

Was ist das Referenzmodell und seine Stoßrichtung?

Das Referenzmodell ist ZXSTC1000S.2.5-00 mit 3000 kN Echtzeit-Dynamikschub, 32 MPa Arbeitsdruck, Φ320 mm Bohrung, Φ280 mm Stange, 4000 mm Hub, 4750 mm Einbauabstand und 1522 kg Gerätegewicht. Raydafon unterstützt kundenspezifische Bohrungen und Hübe für OEM-Kranmarken.

Welches Material und welches Schmiedeverfahren wird verwendet?

Der Zylinderkörper wird in 7 Durchgängen aus hochfestem legiertem Stahl in Luftfahrtqualität gesenkgeschmiedet und anschließend doppelt gealtert, um die Zugfestigkeit über 1250 MPa zu stabilisieren. Dieser Schmiedeprozess verbessert die Kornstruktur und die Ermüdungslebensdauer im Vergleich zum herkömmlichen Gießen oder Bearbeiten aus Stangenmaterial, was bei einem 3000-kN-Schubzylinder mit kontinuierlichen Hubzyklen von Bedeutung ist.

Wie präzise ist die Servosteuerung?

Raydafon verwendet ein integriertes elektrohydraulisches Servomodul mit Servoventilkernen in Luftfahrtqualität und einem magnetostriktiven Wegsensor mit einer Genauigkeit von ±0,03 mm. Dies unterstützt einen stabilen Betrieb bei extrem niedriger Geschwindigkeit mit 0,08 mm/s, sodass der Bediener den Ausleger präzise positionieren kann, ohne dass Ruckgleiten auftritt.

Wie funktioniert das Dreifach-Dichtungssystem?

Die dreifach progressive Dichtungsstruktur besteht aus drei Schichten. Die Hauptdichtung ist ein aus Deutschland importierter Perfluorether-Gummi-Verbundring mit Doppellippen-Design für wechselseitigen Druckausgleich. Die mittlere Schicht verwendet eine abgestufte Staublippe, die feste Partikel abfängt, die größer als 5 μm sind. Die Außenschicht sorgt für zusätzlichen Wischschutz. Der Schadstoffschutz ist um 40 % höher als bei einer Einlippendichtung.

Was ist der Energiesparmechanismus?

Raydafon verwendet eine innovative Differenzamplitudenschaltung, die das Hydraulikölzirkulationsvolumen im Leerlauf um 35 % reduziert. In Kombination mit einer hocheffizienten Permanentmagnet-Synchronmotor-Pumpengruppe wird der Gesamtenergieverbrauch des Systems im Vergleich zur herkömmlichen Lösung um 28 % reduziert.

Was ist der Wartungszyklus und der Anpassungsbereich?

Der Zylinder ist für einen wartungsfreien 5000-Stunden-Zyklus in Salznebel- und Staubumgebungen ausgelegt. Raydafon unterstützt die vollständige kundenspezifische Anpassung von Zylinderbohrungsdurchmessern von Φ50 mm bis Φ500 mm sowie OEM-Verpackung und Eigenmarke. Die Mindestbestellmenge beträgt 5 Einheiten pro Modell.

Wie kann ich ein Angebot anfordern?

Senden Sie Ihr Kranmodell und die Tonnage, die erforderliche Schubkraft, die Bohrungs-/Hubspezifikation, die Anschlussgröße, die Menge und den Zielhafen. Raydafon bestätigt das Modell oder entwirft eine Sonderanfertigung und unterbreitet dann ein FOB-Ningbo-Angebot mit Lieferzeit und Verpackungsdetails.

Sind Sie bereit, kundenspezifische Hydraulikzylinder zum Wippen von Kränen zu beschaffen?

Senden Sie Ihr Kranmodell und die Tonnage, die erforderliche Schubkraft, die Bohrungs-/Hubspezifikation und die Bestellmenge. Raydafon bestätigt das Modell oder entwirft eine Sonderanfertigung und unterbreitet dann ein FOB-Ningbo-Angebot mit Lieferzeit und Verpackungsdetails.
