Hydraulikzylinder für Kran-Gegengewicht
  • Hydraulikzylinder für Kran-GegengewichtHydraulikzylinder für Kran-Gegengewicht
  • Hydraulikzylinder für Kran-GegengewichtHydraulikzylinder für Kran-Gegengewicht

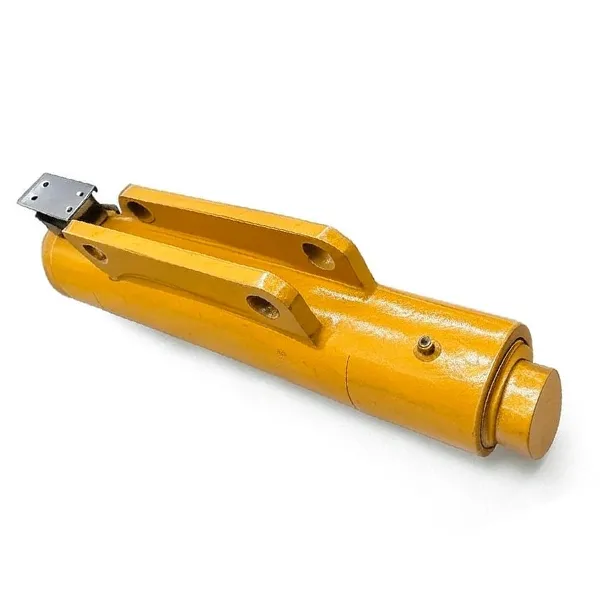

Hydraulikzylinder für Kran-Gegengewicht

Hydraulikzylinder für Krangegengewichtfür Mobilkrane und Hafenausrüstung. Bewegt den Gegengewichtsblock in Echtzeit, um die Schwankung des Auslegers innerhalb von ±1° zu halten und Unwuchtabschaltungen zu reduzieren. Gebaut für All-Terrain-Krane der QAY220-Klasse mit 200–220 t.

LangweiligΦ200 mm· StabΦ100 mm· Schlaganfall180 mm· Arbeitsdruck25 / 40 MPa· Gewicht124 kg· Zeichnungsnr.QAY220.12/13A-00· Legierter Stahl der Klasse 35CrMo · Werk nach ISO 9001 · Mindestbestellmenge 1 Stück · Kundenspezifischer Hub verfügbar · Angebot innerhalb von 24 Stunden.

Bohrung Φ200 · Stange Φ100 · 25/40 MPa · OEM-Fabrik

Kran-Gegengewicht-Hydraulikzylinder fürMobilkrane und Hafenausrüstung – maßgeschneiderter Hub, 24-Stunden-Angebot

Raydafon stellt den Hydraulikzylinder für das Gegengewicht des Krans her, der Ihren Ausleger im Gleichgewicht hält, wenn sich die Last bewegt. Er besteht aus hochfestem legiertem Stahl mit verchromter oder korrosionsbeständiger Oberflächenbehandlung und bietet eine stabile Kraftabgabe, eine Schwankungskontrolle des Auslegers von ±1° und eine Energieeinsparung von über 15 % im Vergleich zu herkömmlichen Zylindern bei gleicher Last. Direktlieferung ab Werk aus Ningbo, China – ISO 9001-Prozesskontrolle, Mindestbestellmenge 1 Stück, kundenspezifischer Hub und Montageschnittstelle verfügbar.

Gelangweilt)
Φ200 mm
Stab (d)
Φ100 mm
Schlaganfall (S)
180 mm
Abstand installieren
530 mm
Arbeitsdruck
25 / 40 MPa
Gewicht
124 kg
Zeichnung Nr.
QAY220.12/13A-00
Mindestbestellmenge
1 Stück

Was ein Kran-Gegengewichts-Hydraulikzylinder an Ihrem Kran bewirkt

Der Gegengewichtshydraulikzylinder ist der zentrale Aktuator des Gegengewichtssystems eines Mobilkrans. Beim Ausfahren des Auslegers bewegt der Zylinder den Gegengewichtsblock in Echtzeit, um den Schwerpunkt des Krans innerhalb des sicheren Bereichs zu halten. Ohne sie ist der Kran auf ein festes Gegengewicht angewiesen – was bedeutet, dass entweder die Tragfähigkeit verringert ist oder das Fahrgestell schwerer als nötig sein muss.

Der Gegengewichtszylinder von Raydafon arbeitet mit dem hydraulischen Steuersystem des Krans zusammen, um Sensor- oder Bedienersignale in eine präzise Gegengewichtspositionierung umzuwandeln. Das Ergebnis ist eine sanftere Bewegung des Auslegers, weniger Schwankungen beim Heben an windigen Tagen und weniger unerwartete Abschaltungen aufgrund von Unwuchtalarmen. Für Einkäufer bei der BeschaffungIndustrielle HydraulikzylinderDies ist die Komponente, die sich am direktesten auf die Zykluszeit und den Sicherheitsspielraum auswirkt.

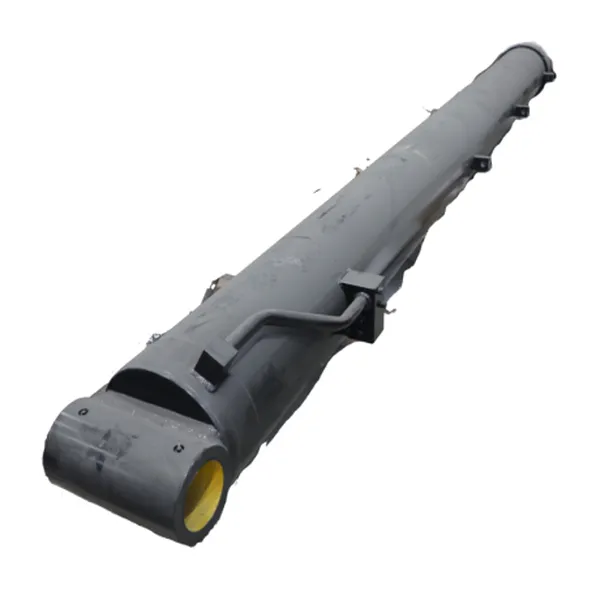

Wenn Ihr Kran eine andere Gegengewichtsfunktion verwendet – zum Beispiel ein Wippauslegersystem – vergleichen Sie dieKran-Wipp-Hydraulikzylinderoder stöbern Sie im VolltextSortiment an Hydraulikzylindern für Mobilkranevor der Auswahl.

Technische Daten des Kran-Gegengewicht-Hydraulikzylinders

Das untenstehende Standardmodell deckt die meisten 200–220-t-Mobilkran-Gegengewichtssysteme ab. Kundenspezifische Bohrungen, Hübe und Montageabstände sind möglich – senden Sie Ihre Zeichnung und wir senden Ihnen innerhalb von 24 Stunden eine Größenempfehlung.

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Maßzeichnung des Hydraulikzylinders für das Gegengewicht des Krans – QAY220.12/13A-00

Standard-Hydraulikzylinder für Krangegengewicht – Technische Daten
Zylindername Zeichnung Nr. Gelangweilt Rod d Schlaganfall S Abstand L einbauen Arbeitsdruck Schnittstelle M Gewicht
Hydraulikzylinder mit Gegengewicht QAY220.12/13A-00 Φ200 mm Φ100 mm 180 mm 530 mm 25 MPa / 40 MPa 3-G1/4 · M20×1,5 · 2-M14×1,5 124 kg
Bohrung Φ200 mm Stange Φ100 mm Hub 180 mm 25 / 40 MPa 124 kg QAY220.12/13A-00

Nicht die Größe, die Sie brauchen? Wir bauen auch kundenspezifische Gegengewichtszylinder für andere Krantonnageklassen. Senden Sie Bohrung, Hub, Druck und Montageschnittstelle – oder geben Sie einfach Ihre Zeichnungsnummer weiter – und unsere Ingenieure werden die Übereinstimmung bestätigen.

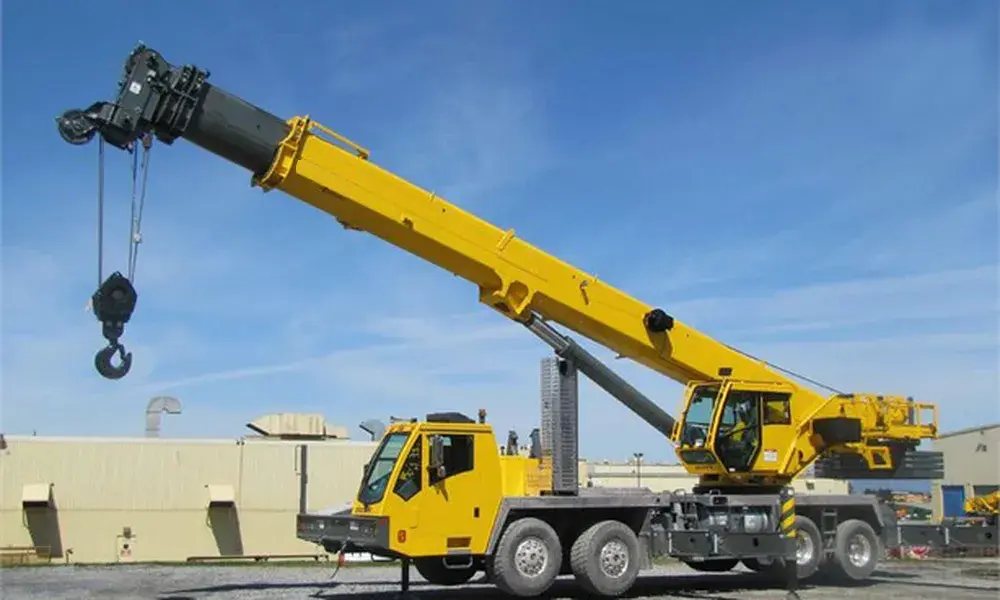

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Warum sich Beschaffungsingenieure für Raydafon-Gegengewichtszylinder entscheiden

Drei kommerzielle Gründe führen zu Nachbestellungen:längere Wartungsintervalle, geringerer Wartungsaufwand und stabile Kraftabgabe über den gesamten Hub.

01

Gehäuse aus hochfestem legiertem Stahl

Widersteht hohem Druck und schwerer Belastung ohne Verformung im Dauerbetrieb. Oberflächenverchromung oder Korrosionsschutzbeschichtung eignen sich für feuchte, salzhaltige und staubige Standortbedingungen.

02

Präzise Positionierung

Funktioniert mit dem hydraulischen Steuersystem des Krans für reibungsloses Teleskopieren – schnelle Neupositionierung des Gegengewichts während des Hebens und millimetergenaue Balanceanpassung während der Feinplatzierung.

03

Modulare Installation

Passt auf vorhandene Kranbefestigungspunkte ohne große Änderungen. Dichtungen und Wartungsanschlüsse sind mit Standardwerkzeugen zugänglich – die meisten Dichtungswechsel sind innerhalb von 30 Minuten vor Ort abgeschlossen.

04

Energieeffizient

Die Kraftabgabe passt sich in Echtzeit den Arbeitsbedingungen an. Im Vergleich zu herkömmlichen Zylindern gleicher Stärke reduziert sich der Energieverbrauch um mehr als 15 %.

Anwendungen: Wo Käufer diese Zylinder installieren

Der Gegengewicht-Hydraulikzylinder wird überall dort eingesetzt, wo ein Kran im Gleichgewicht bleiben muss, während sich die Last oder die Auslegerposition ändert. Zu den typischen Installationen gehören:

Hafencontainerkräne Ship-to-Shore-Krane Turmdrehkrane All-Terrain-Mobilkrane Raupenkrane Installationskräne für Windkraftanlagen Schwere Ausrüstung Errichtung einer Stahlkonstruktion Heben vorgefertigter Gebäude Werft-Portalkräne

Benötigen Sie eine entsprechende Kranfunktion? Sehen Sie sich die vollständige Rezension anMobilkran-Hydraulikzylinderserieoder dieTeleskop-Hydraulikzylinder-Reihefür Auslegerverlängerungsanwendungen.

Kundenspezifische Gegengewichtszylinder – OEM-, Private-Label- und zeichnungsbasierte Produktion

Raydafon ist ein OEM-Hersteller von Hydraulikzylindern und kein Handelsunternehmen. Die kundenspezifische Anpassung erfolgt in unserem eigenen ISO 9001-Werk in Ningbo, China – derselben Linie, die auch unsere Standardzylinder herstellt.

A

Bohrungs- und Stangengröße

Von Φ40 mm bis Φ400 mm Bohrung. Hartverchromter Stab mit individuellem Durchmesser und Oberflächenrauheit.

B

Hub & Montage

Individuelle Hublänge, Einbauabstand, Bolzenbohrung, Flansch- oder Zapfenmontage je nach Bedarf.

C

Druck und Dichtungen

Arbeitsdruck bis 40 MPa und mehr. Auf Ihre Betriebstemperatur und Flüssigkeit abgestimmte Dichtungsmarken.

D

Beschichten und Markieren

Verchromung, Korrosionsschutzbeschichtung oder Lackierung. Private-Label-Typenschild und Kennzeichnung verfügbar.

Senden Sie eine PDF-, DWG-, DXF- oder STEP-Zeichnung mit Ihrem Arbeitsdruck, Durchfluss und Montageschnittstelle. Unsere Ingenieure geben Ihnen innerhalb von 24 Stunden eine Größenempfehlung und einen Fabrikpreis.

Qualitätskontrolle, Zertifizierungen und 12 Monate Garantie

Jeder Gegengewichtszylinder durchläuft vor dem Versand eine dokumentierte Inspektionsroute – die Beweiskette, auf die sich ausländische Käufer bei der Lieferantengenehmigung und Eingangskontrolle verlassen.

  • ISO 9001 zertifizierter Herstellungsprozess
  • Eingehende Stahlüberprüfungs- und Wärmebehandlungsaufzeichnungen
  • Bericht über Bohrungshonen, Stabchromdicke und Oberflächenrauheit
  • Druckprüfung bei 1,5-fachem Nennbetriebsdruck vor dem Verpacken
  • Prüfung von Dichtungssitz, Hub und Einbaumaß
  • 12 Monate eingeschränkte Garantie auf Herstellungsfehler

So bestellen Sie: MOQ, Lieferzeit, Verpackung und Versand

Mindestbestellmenge

1 Stück

Standardgrößen werden ab 1 Stück versendet. Mengenpreise ab 20 Stück für OEM-Projekte.

FÜHREN

15 – 30 Tage

Nach Zeichnungsbestätigung und Anzahlung. Sonderanfertigungen können bis zu 45 Tage dauern.

PACK

Holzkiste

VCI-Rostschutzfolie, Trockenmittel, Sonderpalette für große Bohrungen. Exportgerechte Verpackung.

SCHIFF

See / Luft / Express

EXW-, FOB-, CIF- und DDP-Bedingungen. Vollständige Exportdokumente: CI, PL, CO, Form A/E, Materialzertifikat.

Hydraulikzylinder für Kran-Gegengewicht – Häufig gestellte Fragen für Käufer

Welche Funktion hat ein Hydraulikzylinder für das Gegengewicht eines Krans?

Es bewegt den Gegengewichtsblock in Echtzeit, um den Schwerpunkt des Krans innerhalb des sicheren Bereichs zu halten, während der Ausleger ausfährt oder sich die Last bewegt. Dadurch kann ein leichteres Fahrgestell die gleiche Last heben, das Schwanken des Auslegers wird reduziert und Abschaltungen aufgrund von Unwuchtalarmen werden vermieden.

Was ist die Standardspezifikation Ihres Kran-Gegengewichtszylinders?

Bohrung Φ200 mm, Stange Φ100 mm, Hub 180 mm, Einbauabstand 530 mm, Arbeitsdruck 25 MPa und 40 MPa, Schnittstelle 3-G1/4 · M20×1,5 · 2-M14×1,5, Gewicht 124 kg. Zeichnungsnummer QAY220.12/13A-00.

Können Bohrung, Hub und Montageschnittstelle individuell angepasst werden?

Ja. Wir bauen kundenspezifische Gegengewichtszylinder mit Bohrungen von Φ40 mm bis Φ400 mm, kundenspezifischem Hub und Einbauabstand, Bolzenbohrung oder Flanschmontage und allen erforderlichen Schnittstellengewinden. Senden Sie eine PDF-, DWG-, DXF- oder STEP-Zeichnung und wir unterbreiten Ihnen innerhalb von 24 Stunden ein Angebot.

Wie hoch ist der maximale Arbeitsdruck?

Das Standardmodell hat eine Dauerleistung von 25 MPa und eine Spitzenleistung von 40 MPa. Höhere Druckstufen sind auf Anfrage mit abgestimmter Dichtungsauswahl und Stangenchromstärke erhältlich.

Was ist die Mindestbestellmenge, die Lieferzeit und die Garantie?

Mindestbestellmenge 1 Stück für Standardgrößen. Lieferzeit 15–30 Tage nach Zeichnungsbestätigung und Anzahlung. 12 Monate eingeschränkte Garantie auf Herstellungsfehler. Vollständige Exportdokumente liegen jeder Sendung bei.

Welche Kranmodelle verwenden diesen Gegengewichtszylinder?

Es ist für Mobilkrane der QAY220-Klasse und entsprechende 200–220-Tonnen-All-Terrain-Krane konzipiert. Wir liefern auch Gegengewichtszylinder für andere Tonnageklassen – senden Sie Ihr Kranmodell und Ihre Zeichnungsnummer für eine Kompatibilitätsprüfung.

Wie installiere ich den Gegengewichtszylinder an einem vorhandenen Kran?

Der Zylinder verfügt über ein modulares Montagedesign, das ohne größere Änderungen an vorhandene Kranmontagepunkte passt. Bestätigen Sie vor der Bestellung den Durchmesser des Montagestifts, den Installationsabstand und die hydraulische Schnittstelle. Detaillierte Einbauzeichnungen liegen der Lieferung bei. Unsere Ingenieure können Ihren Installationsplan auch vor der Lieferung überprüfen.

Kann ich vor der Großbestellung ein Muster bestellen?

Ja. Für Standardgrößen werden Musterbestellungen angenommen. Musterkosten und Fracht werden separat angegeben und können auf die erste Großbestellung angerechnet werden.

Fordern Sie ein Angebot für einen Kran-Gegengewichtszylinder an

Senden Sie Ihr Kranmodell, Ihre Zeichnungsnummer oder Ihren Arbeitsdruck. Unsere Ingenieure antworten innerhalb von 24 Stunden mit einer Größenempfehlung und einem Fabrikpreis.
