Oberarm-Hydraulikzylinder für Ausleger-Luftarbeitsfahrzeuge
  • Oberarm-Hydraulikzylinder für Ausleger-LuftarbeitsfahrzeugeOberarm-Hydraulikzylinder für Ausleger-Luftarbeitsfahrzeuge
  • Oberarm-Hydraulikzylinder für Ausleger-LuftarbeitsfahrzeugeOberarm-Hydraulikzylinder für Ausleger-Luftarbeitsfahrzeuge

Oberarm-Hydraulikzylinder für Ausleger-Luftarbeitsfahrzeuge

Raydafon ist ein in China ansässiger OEM-Hersteller und Lieferant von Oberarm-Hydraulikzylindern für Ausleger-Arbeitsfahrzeuge. Dieser Oberarmzylinder hebt und positioniert die Auslegerplattform an Hubarbeitsfahrzeugen, die für Stromreparaturen, kommunale Bauarbeiten und die Installation von Werbetafeln eingesetzt werden. Das Standardmodell GTHZ210C-620500-000 verwendet eine Bohrung von Φ110 mm, eine Stange von Φ75 mm, einen Hub von 815 mm, einen Installationsabstand von 1433 mm, einen Arbeitsdruck von 23 MPa, einen 2-Φ9-Anschluss und ein Gewicht von 100 kg. Ein patentiertes Doppelkolben-Design erreicht eine Schubkraft von bis zu 2000 kN, wobei der Positionierungsfehler auf ±3 cm begrenzt wird. Der Zylinderkörper besteht aus einem sechsfach geschmiedeten und wärmebehandelten Spezialstahl mit einer um 40 % höheren Härte als gewöhnlicher Stahl. Für Regen-, Staub- und Salzsprühumgebungen wird ein vierfaches Verbundabdichtungssystem verwendet, dessen dreijähriger Dauerbetrieb unter Küstenbedingungen nachgewiesen wurde. Das modulare Design reduziert im Vergleich zu vergleichbaren Produkten das Volumen um 25 % und das Gewicht um 18 % und die Schnellinstallationsschnittstelle verkürzt die Installationszeit um die Hälfte. Benutzerdefinierte Bohrung, Hub, Installationsabstand, Anschlussposition und Eigenmarke werden unterstützt. Abhängig von Modell und Menge ist der Target-Preis in der Regel konkurrenzfähig gegenüber importierten Alternativen. Senden Sie Zeichnungsnummer, benötigte Menge und Zielhafen für ein schnelles Angebot.
Hersteller von OEM-Zylindern für Hubarbeitsfahrzeuge in China

Hydraulikzylinder für den Oberarm von Hubarbeitsfahrzeugen für Hubarbeitsbühnen und elektrische Reparaturfahrzeuge

Raydafon ist ein in China ansässiger Hersteller und Lieferant von Oberarm-Hydraulikzylindern für Ausleger-Arbeitsfahrzeuge. Dieser Oberarmzylinder treibt die Auslegerplattform von Hubarbeitsfahrzeugen an, die für Stromreparaturen, kommunale Bauarbeiten, die Installation von Werbetafeln und Wartungsarbeiten in großer Höhe eingesetzt werden. Das Standardmodell GTHZ210C-620500-000 liefert bis zu 2000 kN Schubkraft mit einem patentierten Doppelkolbendesign, 23 MPa Arbeitsdruck, Φ110 mm Bohrung, Φ75 mm Stange und 815 mm Hub. Das Gehäuse aus Spezialstahl wird sechsmal geschmiedet und wärmebehandelt, um eine um 40 % höhere Härte als gewöhnlicher Stahl zu erzielen, und ein vierfaches Verbunddichtungssystem hält Regen, Staub, Wind und Salznebel an der Küste stand. Der modulare Aufbau reduziert das Volumen um 25 % und das Gewicht um 18 % im Vergleich zu vergleichbaren Produkten. Benutzerdefinierte Bohrung, Hub, Installationsabstand, Anschlussposition und Eigenmarke werden unterstützt. Senden Sie Ihre Zeichnungsnummer, die benötigte Menge und den Zielhafen, um ein Angebot anzufordern.

2000 kNMaximaler Schub
23 MPaArbeitsdruck
Φ110×Φ75Bohrung × Stange
815 mmSchlaganfall

Warum Hubarbeitsfahrzeuge diesen Oberarm-Hydraulikzylinder wählen

Hubarbeitsfahrzeuge befördern Arbeiter zu hohen Positionen für Stromreparaturen, den Austausch von Straßenlaternen, die Installation von Werbetafeln und die Gebäudeinstandhaltung. Der Oberarmzylinder ist die zentrale hydraulische Komponente, die die Plattform anhebt und hält. Wenn es an Schub verliert, unter Last abdriftet oder Öl austritt, wird das gesamte Fahrzeug bei Arbeiten in großer Höhe unzuverlässig.

Raydafon baut diesen Oberarm-Hydraulikzylinder für Hubarbeitsfahrzeuge für diese Bedingungen. Eine patentierte Doppelkolbenkonstruktion erreicht eine Schubkraft von bis zu 2000 kN und kann die Arbeitsplattform gleichmäßig auf 50 m anheben, wobei der Positionierungsfehler auf ±3 cm begrenzt wird. Der Zylinderkörper besteht aus speziell legiertem Stahl, der sechsmal geschmiedet und wärmebehandelt wurde und eine um 40 % höhere Härte als gewöhnlicher Stahl erreicht. Eine vierfache Verbunddichtungsstruktur widersteht starkem Regen, Staub, starkem Wind und Salzsprühnebel an der Küste und wurde im Dauereinsatz an der Küste drei Jahre lang ohne Leckage getestet.

Für Käufer, die Lieferanten vergleichen, bietet Raydafon Direktpreise ab Werk, OEM-Produktion und stabile Chargenqualität. Wenn Sie auch Unterarmzylinder oder zugehörige Hydraulikkomponenten für Hubarbeitsfahrzeuge beziehen, sehen Sie sich die vollständige Liste anHydraulikzylinder für HubarbeitsfahrzeugeKategorie und dieHydraulikzylinder für den Unterarm eines Arbeitsfahrzeugs mit AuslegerSeite.

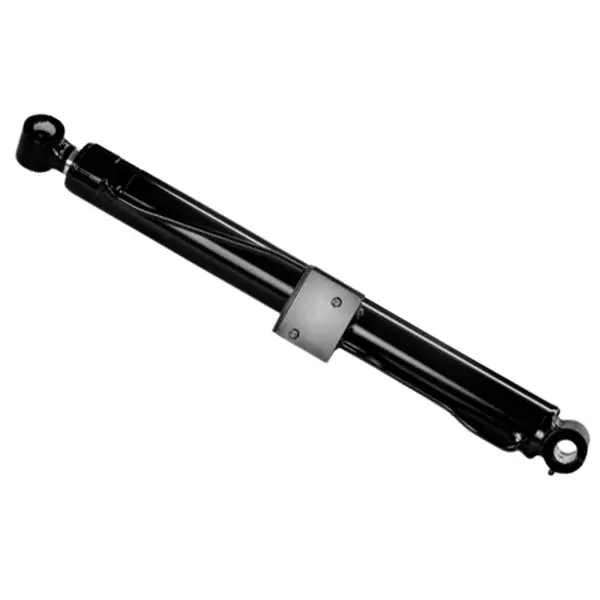

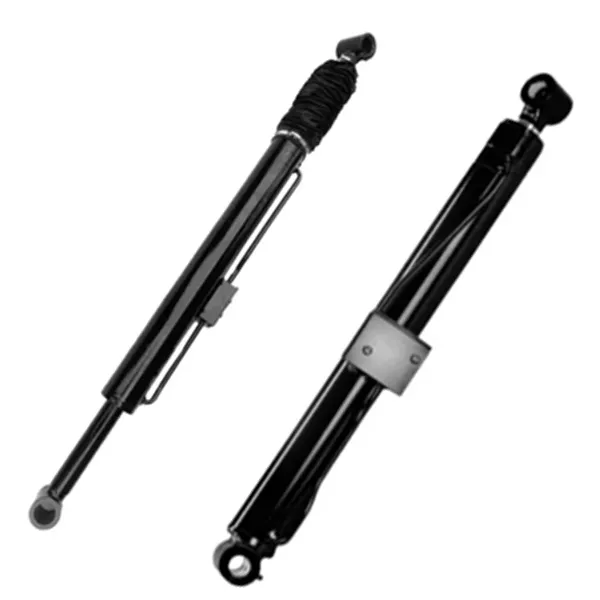

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
Oberarm-Hydraulikzylinder für Ausleger-Arbeitsfahrzeuge und Hubarbeitsbühnen

Standardmodell und technische Abmessungen

Der untenstehende Standard-Oberarmzylinder deckt gängige Anwendungen in Hubarbeitsfahrzeugen und Hubarbeitsbühnen ab. Wenn Ihre Ausrüstung ein anderes Montagemuster verwendet, senden Sie die OEM-Zeichnungsnummer oder ein physisches Muster für Reverse Engineering und kundenspezifische Produktion.

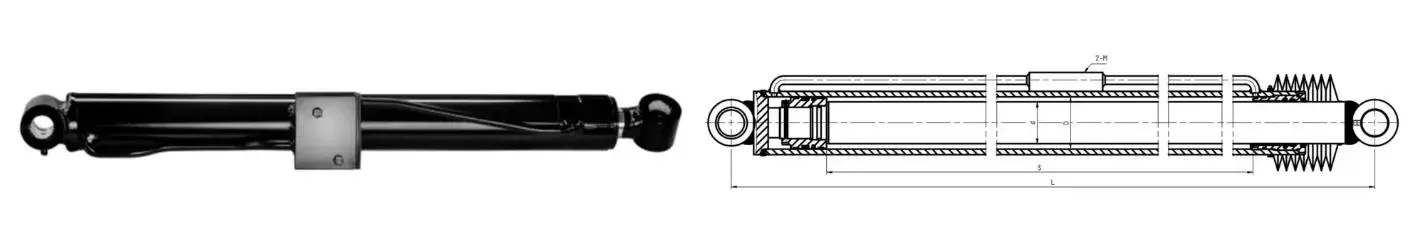

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
Maßreferenz für Standard-Oberarmzylindermodell GTHZ210C-620500-000
Zylindername Zeichnungsnummer Bohrungsdurchmesser D Stabdurchmesser d Schlaganfall S Installationsabstand L Arbeitsdruck Schnittstelle M Gewicht
Oberarmzylinder GTHZ210C-620500-000 Φ110 mm Φ75 mm 815 mm 1433 mm 23 MPa 2-Φ9 100 kg

Benötigen Sie eine andere Bohrung, einen anderen Hub, einen anderen Installationsabstand oder eine andere Anschlussposition? Raydafon kann einen kundenspezifischen Oberarm-Hydraulikzylinder nach Ihrer Zeichnung herstellen. Informationen zu entsprechenden Zylindern für mobile Geräte finden Sie imHydraulikzylinder für MobilkraneKategorie.

Kernleistungsmerkmale

01

Superkraft für das Heben in großer Höhe

Das patentierte Doppelkolben-Design erreicht eine Schubkraft von bis zu 2000 kN. Hebt die Plattform auf 50 m an, wobei der Positionierungsfehler innerhalb von ±3 cm kontrolliert wird, und unterstützt so eine genaue Verkabelung und Wartung in großen Höhen.

02

Gehärtet für raue Umgebungen

Körper aus Spezialstahl, sechsfach geschmiedet und wärmebehandelt, Härte 40 % höher als bei gewöhnlichem Stahl. Die vierfache Verbundabdichtung widersteht starkem Regen, Staub, starkem Wind und Salznebel an der Küste.

03

Praxiserprobte Zuverlässigkeit

Kontinuierlicher 3-Jahres-Betrieb in küstennaher Salznebelumgebung ohne Leckage. Während der Taifunsaison nutzte ein städtisches Unternehmen diesen Zylinder während des gesamten Betriebs und sorgte für einen stabilen Betrieb.

04

Leicht und flexibel

Im Vergleich zu vergleichbaren Produkten wurde das Volumen um 25 % und das Gewicht um 18 % reduziert. Passend für verschiedene Hubarbeitsfahrzeugtypen und reduziert die Belastung der Auslegerstruktur.

05

Schnelle Installationsschnittstelle

Das schnell zu installierende Schnittstellendesign verkürzt die Installationszeit um die Hälfte. Gewöhnliche Techniker können den Austausch in etwa einer halben Stunde durchführen, wenn sie die Anweisungen befolgen.

06

OEM-Anpassung

Kundenspezifische Bohrung, Stange, Hub, Installationsabstand, Ölanschlussposition, Private-Label-Verpackung und Großauftragsproduktion für verschiedene Hubarbeitsfahrzeugtypen.

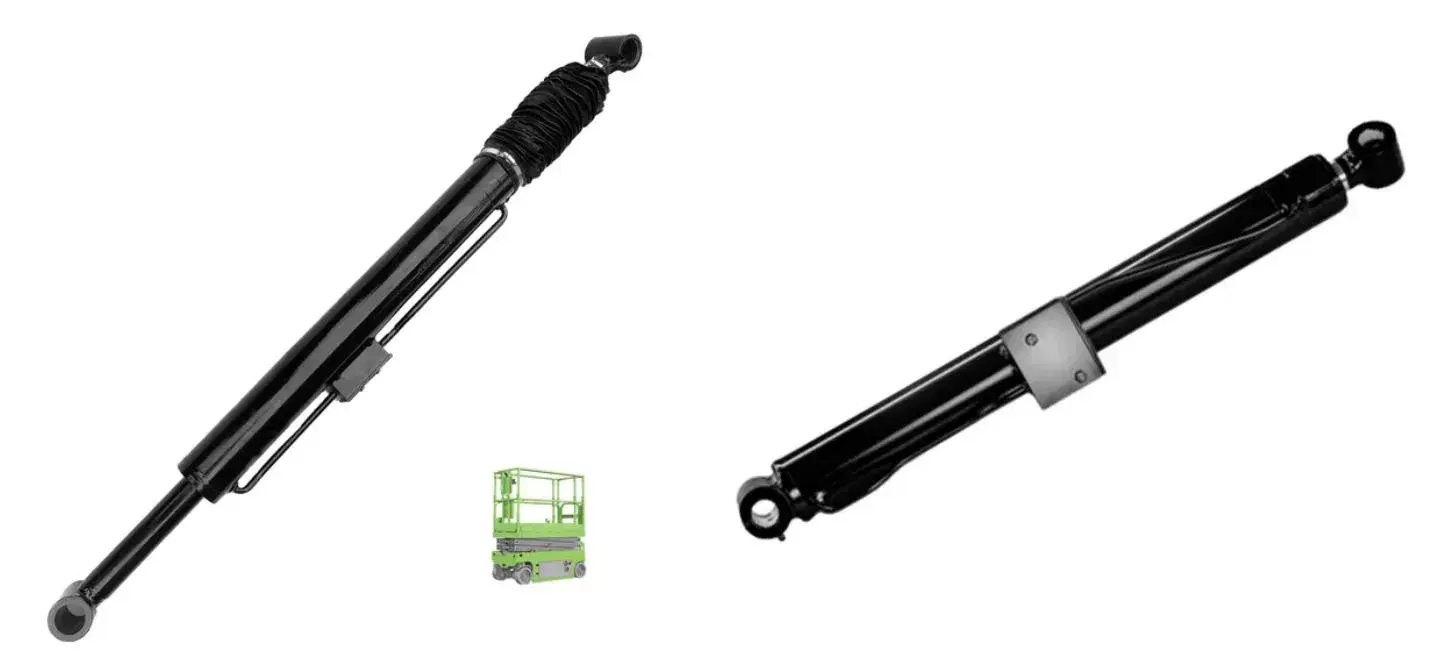

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Abdichtung des Oberarmzylinders und modularer Aufbau

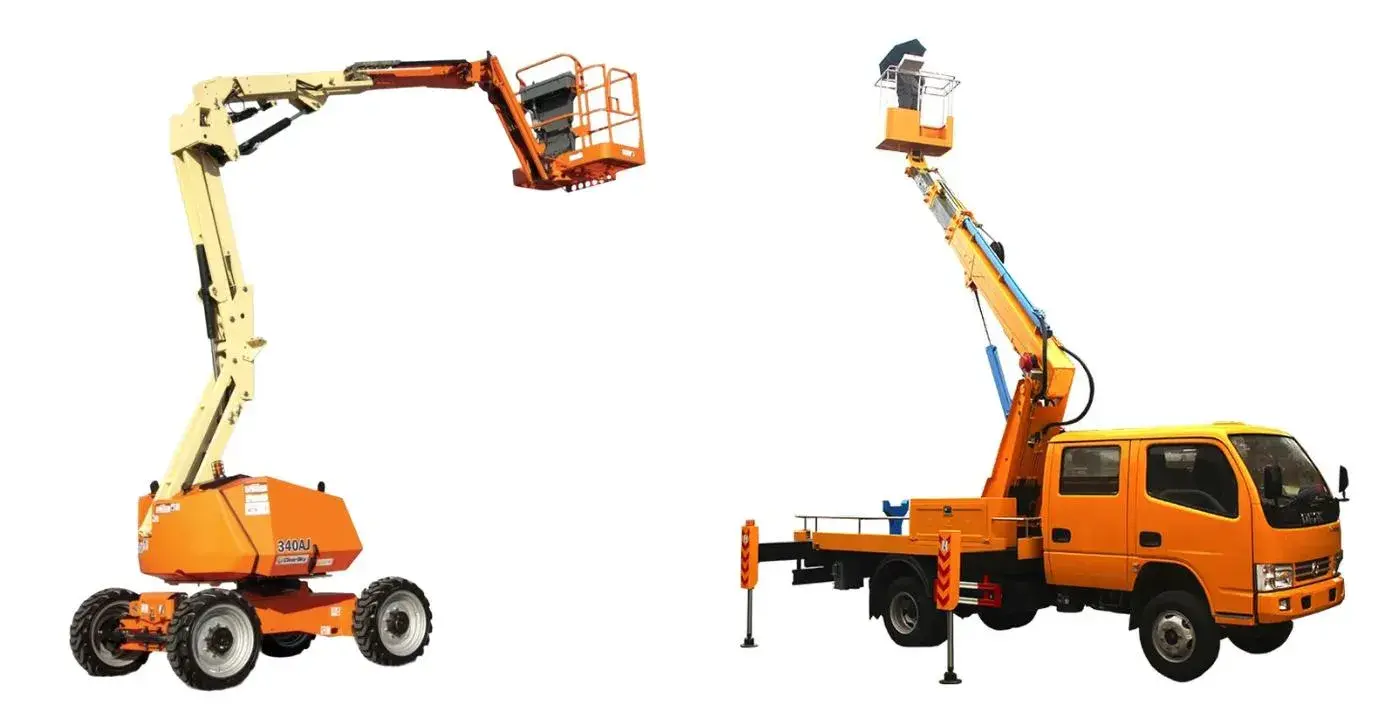

Anwendungen in der Energiereparatur, im Kommunalbau und bei Höhenarbeiten

Energiesystem Wartung von Hochspannungsmasten und Umspannwerken

Der Zylinder gibt eine Schubkraft von 1800 kN ab, um die Arbeitsplattform auf 30 m anzuheben, wobei der Positionierungsfehler innerhalb von ±2 cm liegt. Selbst bei Sturm der Stärke 5 passt das eingebaute Stabilisierungssystem den Schub in Echtzeit an, um die Plattform für den Leitungsanschluss und den Geräteaustausch stabil zu halten.

Kommunal Installation von Straßenlaternen und Werbetafeln

Das modulare Design ist für verschiedene Arbeitsfahrzeugtypen geeignet und die Position des Ölanschlusses kann flexibel angepasst werden. Bei einem Straßensanierungsprojekt schloss ein einziges Arbeitsfahrzeug den Austausch von 20 Straßenlaternen an einem Tag ab, mit einer Effizienzsteigerung von 40 % gegenüber früheren Methoden.

Gebäude Fassaden- und Hochhauswartung

Stabiler Schub und genaue Positionierung unterstützen Fensterreinigung, Fassadenreparatur und Schildermontage in der Höhe. Die vierfache Abdichtung widersteht Regen, Staub und Wind bei Arbeiten im Freien.

OEM und Aftermarket OEM- und Reparaturmarkt für Hubarbeitsfahrzeuge

Hersteller von Hubarbeitsbühnen, Reparaturwerkstätten und Aftermarket-Lieferanten können Standardmodelle oder maßgeschneiderte Oberarmzylinder mit Private-Label-Verpackung bestellen. Wenn Sie auch mit Gabelstapler-Hydrauliksystemen umgehen, sehen Sie sich die anHydraulikzylinder für GabelstaplerReichweite.

Qualitätsnachweise, Tests und Exportunterstützung

Material- und Wärmebehandlungsaufzeichnungen

Körper aus Spezialstahl, sechsmal geschmiedet und wärmebehandelt, Härte 40 % höher als bei gewöhnlichem Stahl. Bei Massensendungen können Materialaufzeichnungen bereitgestellt werden.

Druck- und Schubprüfung

Jeder Zylinder wird vor dem Verpacken auf Leckage, Hubglätte und Anschlusspassung überprüft. Die Schubleistung wird anhand des Nenndrucks überprüft.

Maßprüfung

Bohrung, Stange, Hub, Einbauabstand und Anschlussmaße werden anhand der bestellten Zeichnung oder des Kundenmusters erfasst.

Exportverpackung

Die Zylinder sind mit Rostschutzöl und schützenden Endkappen gefüllt. Großbestellungen können für den See-, Luft- oder Expressversand palettiert und umreift werden.

Benutzerdefinierter OEM-Bestellprozess

Schritt 01 Bewerbungsdetails senden

Geben Sie Gerätetyp, Zeichnungsnummer, Bohrung, Stange, Hub, Installationsabstand, Anschlussgröße, Menge und Zielanschluss an.

Schritt 02 Modellbewertung

Raydafon prüft, ob das Modell GTHZ210C-620500-000 oder ein kundenspezifischer Oberarmzylinder zu Ihrer Ausrüstung passt.

Schritt 03 Muster- und Zeichnungsfreigabe

Bei OEM-Projekten erstellt Raydafon ein Reverse Engineering des Musters und bestätigt die Abmessungen vor der Massenproduktion.

Schritt 04 Produktion und Angebot

Nach der Genehmigung der Zeichnung stellt Raydafon ein FOB Ningbo-Angebot, einen Produktionsplan und Verpackungsdetails zur Verfügung.

Häufig gestellte Fragen

Was ist ein Oberarm-Hydraulikzylinder für Auslegerarbeitsfahrzeuge?

Ein Hydraulikzylinder für den Oberarm eines Hubarbeitsfahrzeugs ist ein hydraulischer Aktuator, der den oberen Ausleger eines Hubarbeitsfahrzeugs oder einer Hubarbeitsbühne antreibt. Es hebt und positioniert die Arbeitsplattform, sodass Arbeiter Stromreparaturen, kommunale Bauarbeiten, die Installation von Werbetafeln und andere Arbeiten in großer Höhe sicher durchführen können. Es ist eine der zentralen hydraulischen Komponenten des Auslegerhubsystems.

Welches Standardmodell produziert Raydafon?

Raydafon produziert das Standardmodell GTHZ210C-620500-000 mit Φ110 mm Bohrung, Φ75 mm Stange, 815 mm Hub, 1433 mm Installationsabstand, 23 MPa Arbeitsdruck, 2-Φ9-Anschluss und 100 kg Gewicht. Kundenspezifische Bohrung, Stange, Hub, Installationsabstand und Anschlussposition sind anhand von OEM-Zeichnungen oder physischen Mustern erhältlich.

Wie viel Schub kann dieser Oberarmzylinder erzeugen?

Das patentierte Doppelkolben-Design erreicht eine maximale Schubkraft von bis zu 2000 kN und kann die Arbeitsplattform gleichmäßig auf 50 m anheben. Bei der Wartung des Stromversorgungssystems gibt der Zylinder einen starken Schub von 1800 kN ab, um die Plattform auf 30 m anzuheben, wobei der Positionierungsfehler auf ±2 cm begrenzt wird, und sorgt für Stabilität bei Sturm der Stufe 5.

Welche Materialien und Dichtungssysteme werden verwendet?

Der Zylinderkörper besteht aus einem sechsfach geschmiedeten und wärmebehandelten Spezialstahl mit einer um 40 % höheren Härte als gewöhnlicher Stahl. Eine vierfache Verbunddichtungsstruktur widersteht starkem Regen, Staub, starkem Wind und Salznebel an der Küste. Der Zylinder wurde drei Jahre lang ununterbrochen in Salznebelumgebungen an der Küste ohne Undichtigkeiten eingesetzt.

Kann Raydafon kundenspezifische OEM-Oberarmzylinder herstellen?

Ja. Raydafon unterstützt die OEM-Produktion anhand von Kundenzeichnungen oder physischen Mustern. Für verschiedene Hubarbeitsfahrzeugtypen sind kundenspezifische Bohrung, Stange, Hub, Einbauabstand, Ölanschlussposition, Private-Label-Verpackung und Großauftragsfertigung verfügbar.

Welche Informationen werden für ein Angebot benötigt?

Senden Sie die Zeichnungsnummer oder vorhandene Musterdetails, Bohrungsdurchmesser, Stangendurchmesser, Hub, Installationsabstand, Arbeitsdruck, Anschlussgröße, Bestellmenge und Zielanschluss. Raydafon wird Ihnen mit einem FOB Ningbo-Angebot und einer Lieferzeit antworten.

Wie kann ich eine Muster- oder Großbestellung anfordern?

Nutzen Sie das Anfrageformular auf dieser Seite oder kontaktieren Sie Raydafon per Telefon, E-Mail oder WhatsApp. Geben Sie das gewünschte Modell, die Zeichnungsnummer, die Menge und die Anwendung an. Das Verkaufsteam bestätigt die Musterverfügbarkeit, den Massenproduktionsplan und die Verpackungsdetails.

Sind Sie bereit, Oberarm-Hydraulikzylinder für Hubarbeitsfahrzeuge zu beschaffen?

Senden Sie Ihre Zeichnungsnummer, Bohrungs-/Stangen-/Hubanforderung, Arbeitsdruck, Anschlussgröße, Bestellmenge und Zielanschluss. Raydafon bestätigt das Standardmodell oder entwirft einen kundenspezifischen Oberarm-Hydraulikzylinder und erstellt dann ein FOB-Ningbo-Angebot mit Lieferzeit und Verpackungsdetails.
