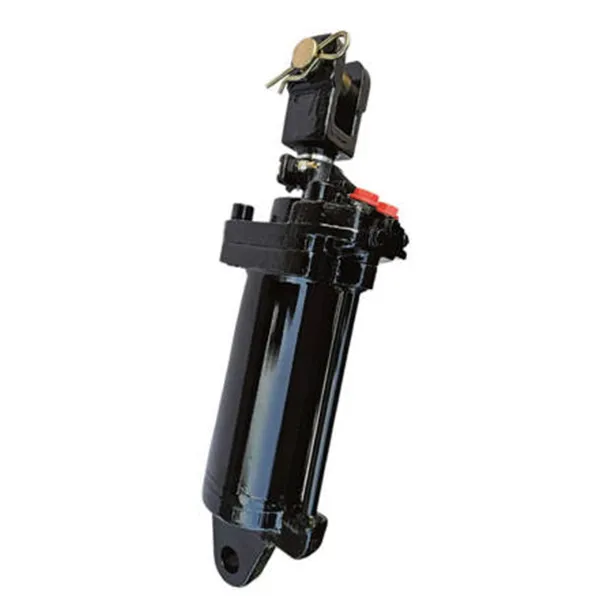

EP-TF1304.55.012 Hydraulischer Aufzugszylinder

Kerntechnik Spezifikationen

Produktkomponenten

Wenn Sie Ihren alten Zylinder gegen den EP-TF1304.55.012 Hydraulic Lift Cylinder auszutauschen, ist es eine intelligente Bewegung, aber um das Beste aus diesem robusten hydraulischen Auftriebszylinder herauszuholen, möchten Sie ihn mit den richtigen Teilen kombinieren. Sprechen wir darüber, was am besten funktioniert.

Beginnen Sie mit hydraulischen Kontrollventilen - diese kleinen Arbeitspferde müssen mit den Flussanforderungen des Zylinders Schritt halten. Wenn die GPM/LPM -Bewertung Ihres Ventils zu niedrig ist, verstopft es das System und verlangsamt die Bewegung des industriellen Hydrauliklifts. Niemand möchte ein verzögertes Setup, so dass das Ventil den Bedürfnissen des Zylinders nicht verhandelbar ist.

Dann ist da noch die Hydraulikpumpe. Wenn Sie auf einen kräftigen hydraulischen Hubzylinder wie diesen aktualisieren, schneidet Ihre aktuelle Pumpe möglicherweise nicht. Sie müssen überprüfen, ob es genug Flüssigkeit drücken kann, um den Zylinder mit der Geschwindigkeit zu bewegen, die Sie benötigen. Eine untergroße Pumpe hält selbst den härtesten Hochleistungshydraulik-Hubzylinder zurück. Überspringen Sie diese Überprüfung also nicht.

Und übersehen wir nicht die Grundlagen: Top-Shelf Hydraulic Fluid und Filter. Stellen Sie sich sie als das Lebenselixier Ihres hydraulischen Aufzugszylinders vor. Saubere Flüssigkeit hält die Dichtungen in Form, stoppen Lecks und Verschleiß, die die Leistung des Tanks können. Das Skimieren von billigen Flüssigkeiten oder alten Filtern ist eine schnelle Möglichkeit, die Lebensdauer dieses zuverlässigen hydraulischen Auftriebszylinders zu verkürzen - so ein wenig hier zu splurgen, es lohnt sich.

Wie berechnet man die Hubkapazität eines Hydraulikzylinders

Wenn Sie herausfinden, wie viel ein hydraulischer Zylinder heben kann, ist es nicht nur eine mathematische Übung, sondern der Schlüssel, um das richtige für Ihre Ausrüstung auszuwählen. Egal, ob Sie einen hydraulischen Aufzugszylinder für Scherenlifte, das Bewegen von Materialien direkt nach oben oder das Heben von Autos verwenden, die Richtige mit der Größe schützen, gut funktionieren und mehr als nötig kosten.

Beginnen Sie mit der grundlegenden Formel - Sie müssen sie nicht überkomplizieren. Die Hebekraft hängt von den Druckzeiten des wirksamen Bereichs des Zylinders ab. In der Metrik ist dies Kraft (in Newtons) = Druck (Pascals) × Fläche (Quadratmeter). Für Imperial ist es Kraft (Pfund) = Druck (psi) × Fläche (Quadratzoll). Um die Fläche zu erhalten, verwenden Sie einfach π -Zeiten (halb des Bohrungsdurchmessers) quadratisch. Nehmen wir an, Sie haben einen schweren hydraulischen Aufzugszylinder mit einer 100-mm-Bohrung (das etwa 3,94 Zoll) mit 200 bar (ungefähr 2.900 psi). Die Fläche würde 3,14 -mal (0,05 Meter quadratisch) beträgt, was 0,00785 Quadratmeter entspricht. Multiplizieren Sie das mit 200 × 10 ⁵ Pascals, und Sie sehen rund 15.700 Newtons Gewalt - bis zu schwierigen Lasten.

Vergessen Sie als nächstes die Schlaganfalllänge nicht. Wie hoch Sie anheben müssen, hängt davon ab. Stellen Sie sicher, dass es sich um einen kompakten hydraulischen Auftriebszylinder für Dock-Leveler oder ein langheiliges für teleskopische Aufzüge handelt, sicher, der Schlaganfall entspricht der vertikalen Bewegung, die Sie benötigen. Zu kurz, und Sie können nicht erreichen. Zu lange, und Sie verschwenden Raum.

Dann gibt es reale Dinge, die in diese theoretische Kraft einfließen-den Winkel, den der Zylinder montiert ist, wie schnell es sich bewegt. Aus diesem Grund fügen Sie einen Sicherheitsfaktor hinzu, der normalerweise 1,2 bis 1,5 ist. Für vertikale hydraulische Hebezylindern an kritischen Stellen wie Aufzügen oder Luftplattformen ist dieser zusätzliche Rand nicht optional - es ist ein Muss, um die Dinge zu schützen.

Überprüfen Sie schließlich, wie der Zylinder montiert ist. Die Art und Weise, wie es angebracht ist, wirkt sich auf die Übertragung der Kraft aus. Wenn Sie einen OEM -hydraulischen Auftriebszylinder in einem benutzerdefinierten Setup verwenden, stellen Sie sicher, dass die Montagepunkte die Vollladung ohne Biegen oder Abnutzung verarbeiten können. Unabhängig davon, ob Sie einen einwirkenden hydraulischen Aufzugszylinder für das Heben von Tischen oder eine doppelte Wirkung für vertikale Jobs benötigen, kann unser Team bei Raydafon helfen, die richtige Größe und den richtigen Einrichten zu nageln. Sagen Sie uns einfach die Ladung, den Schlaganfall und den Druck, und wir werden Sie für den Job zum richtigen hydraulischen Auftriebszylinder führen.

FAQ

F1: Woher weiß ich, ob mein aktueller Zylinder für den Job untergroß ist?

A: Zu den allgemeinen Anzeichen gehören die Unfähigkeit, die Nennlast der Maschine zu heben, sehr langsam, selbst wenn der Motor bei hoher Drehzahl liegt, oder das Druckentlastungsventil Ihres Systems, der während des normalen Gebrauchs häufig aktiviert ist.

F2: Was sind die Anzeichen eines internen Kolbenversiegelungslecks?

A: Das offensichtlichste Vorzeichen ist "Zylinderdrift", bei dem sich eine erhöhte Last ohne Kontrolleingabe langsam senkt. Sie können auch einen Stromverlust und langsamer als normale Zykluszeiten bemerken.

F3: Kann ich meinen Zylinder einfach durch einen größeren ersetzen, um mehr Strom zu erhalten?

A: Während ein größerer Bohrzylinder mehr Kraft liefert, müssen Sie sicherstellen, dass der Rest Ihres Systems (Pumpe, Ventile, Schläuche) einen ausreichenden Durchfluss bieten kann. Sie müssen auch überprüfen, ob die physikalischen Abmessungen und Montagepunkte des neuen Zylinders zu Ihrer Maschine passen. Wenden Sie sich an einen Spezialisten, wenn Sie sich nicht sicher sind.

F4: Mein hydraulischer Zylinder verlässt vom Ende, an dem die Stange herauskommt. Was bedeutet das?

A: Dies weist auf einen Versagen der Stangendichtung hin, die wahrscheinlich durch eine gewertete oder beschädigte Stange, Kontamination oder einfache Verschleiß verursacht wird. Der Heavy-Duty-Wischer und die Hard-Chrom-Stange des EP-TF1304.55.012 sind so konzipiert, dass dieses gemeinsame Problem minimiert wird.
