Wie wirken sich Lastbedingungen auf die Langzeitzuverlässigkeit von Schneckengetriebeeinheiten aus?

Seit zwei Jahrzehnten stellt sich in der Antriebstechnikbranche immer wieder die Frage von Ingenieuren und Anlagenmanagern: Wie wirken sich Lastbedingungen auf die langfristige Zuverlässigkeit von Schneckengetriebeeinheiten aus? Die Antwort ist von grundlegender Bedeutung für die Langlebigkeit des Systems und die Gesamtbetriebskosten. Bei der Raydafon Technology Group Co., Limited hat unser Ingenieursteam erhebliche Ressourcen darauf verwendet, diesen genauen Zusammenhang durch strenge Tests in unserer Fabrik und Feldanalysen zu verstehen. Das Lastprofil, dem ein Getriebe ausgesetzt ist, ist nicht nur eine Spezifikation in einem Datenblatt; Es ist die bestimmende Erzählung seines operativen Lebens. ASchneckengetriebewird für seine kompakte Drehmomentübersetzung mit hohem Übersetzungsverhältnis, seine Selbsthemmungsfähigkeit und seinen reibungslosen Betrieb geschätzt.

Aufgrund seines einzigartigen Gleitkontakts zwischen Schnecke und Rad reagiert es jedoch besonders empfindlich auf die zeitliche Belastung. Missverständnisse oder Unterschätzungen der Belastungsbedingungen – sei es Stöße, Überlastung oder unsachgemäße Montage – sind die Hauptursache für vorzeitigen Verschleiß, Effizienzverlust und katastrophale Ausfälle. Dieser ausführliche Einblick untersucht die Mechanik hinter lastbedingtem Verschleiß, beschreibt die technische Reaktion unseres Produkts und bietet einen Rahmen für die Maximierung der Lebensdauer Ihres Getriebes, um sicherzustellen, dass die Investition in unsere Komponenten jahrzehntelang zuverlässige Leistung liefert.

---

Inhaltsverzeichnis

• Welcher Zusammenhang besteht zwischen Belastungsbelastung und Verschleißmechanismen in einem Schneckengetriebe?
• Wie mildert unser Schneckengetriebedesign negative Lasteffekte?
• Was sind die wichtigsten Lastparameter, die Ingenieure für die Zuverlässigkeit berechnen müssen?
• Wie kann durch richtige Wartung und Montage belastungsbedingtem Verschleiß entgegengewirkt werden?
• Zusammenfassung: Sicherstellung langfristiger Zuverlässigkeit durch Lastbewusstsein
• Häufig gestellte Fragen (FAQ)

---

Welcher Zusammenhang besteht zwischen Belastungsbelastung und Verschleißmechanismen in einem Schneckengetriebe?

Die langfristige Zuverlässigkeit eines Schneckengetriebes hängt direkt von den Belastungszyklen ab, denen seine internen Komponenten ausgesetzt sind. Im Gegensatz zu Stirnrädern mit primärem Rollkontakt führen Schnecke und Rad eine erhebliche Gleitwirkung aus. Diese Gleitreibung erzeugt Wärme und ist die Ursache für die meisten Verschleißerscheinungen. Lastbedingungen verstärken diese Effekte direkt. Lassen Sie uns die primären Verschleißmechanismen analysieren, die durch die Belastung verstärkt werden. Um dies jedoch vollständig zu verstehen, müssen wir zunächst den gesamten Stressverlauf von der Anwendung bis zum Scheitern abbilden.

Der Spannungspfad: Von der aufgebrachten Last zum Komponentenversagen

Wenn eine externe Drehmomentanforderung an die Abtriebswelle gestellt wird, löst dies eine komplexe Kette mechanischer Reaktionen im Inneren ausSchneckengetriebe. Dies ist keine einfache Hebelwirkung. Der Pfad ist von entscheidender Bedeutung für die Diagnose von Fehlern und die Gestaltung von Resilienz.

• Schritt 1: Drehmomentumwandlung und Anpressdruck.Das Eingangsdrehmoment an der Schnecke wird in eine Kraft normal zur Zahnflanke des Schneckenrads umgewandelt. Diese Kraft, geteilt durch die momentane Kontaktfläche (eine schmale Ellipse entlang des Zahns), erzeugt dasHertzscher Anpressdruck. Dieser Druck kann außergewöhnlich hohe Werte erreichen und in kompakten Einheiten oft über 100.000 PSI liegen.
• Schritt 2: Erzeugung eines Spannungsfeldes unter der Oberfläche.Dieser starke Oberflächendruck erzeugt ein dreiachsiges Spannungsfeld unter der Oberfläche. Die maximale Schubspannung tritt nicht an der Oberfläche auf, sondern etwas darunter. In diesem Untergrundbereich entstehen bei zyklischer Belastung Ermüdungsrisse.
• Schritt 3: Reibungswärmeerzeugung.Gleichzeitig wandelt die Gleitbewegung der Schnecke am Rad einen Teil der übertragenen Kraft in Reibungswärme um. Die Wärmeerzeugungsrate ist proportional zur Last, zur Gleitgeschwindigkeit und zum Reibungskoeffizienten.
• Schritt 4: Belastung des Schmierfilms.Der Schmierfilm, der die Metalloberflächen trennt, ist einem extremen Druck (EP) ausgesetzt. Unter diesem Druck steigt die Viskosität des Films kurzzeitig an, seine Integrität ist jedoch von größter Bedeutung. Überlastung kann zum Zusammenbruch des Films führen.
• Schritt 5: Spannungsübertragung auf die Stützstruktur.Über die Lager und Wellen werden die Kräfte letztlich auf das Getriebegehäuse übertragen. Eine Durchbiegung des Gehäuses unter Last kann zu einer Fehlausrichtung des gesamten Netzes führen und den Spannungspfad katastrophal verändern.

Umfangreiche Tabelle zu Verschleißmechanismen und deren Belastungsauslösern

Verschleißmechanismus	Primärlastauslöser	Körperlicher Prozess und Symptome	Langfristige Auswirkungen auf die Zuverlässigkeit
Abrasiver Verschleiß	Anhaltende Überlastung; Verunreinigtes Schmiermittel unter Last	Harte Partikel oder Unebenheiten werden in das weiche Radmaterial (Bronze) gedrückt, wodurch das Material mikrogeschnitten und weggepflügt wird. Führt zu einem polierten, gefurchten Aussehen, erhöhtem Spiel und Bronzepartikeln im Öl.	Allmählicher Verlust der Zahnprofilgenauigkeit. Ein verringertes Kontaktverhältnis führt zu einer höheren Belastung des verbleibenden Profils und beschleunigt die nachfolgenden Verschleißphasen. Eine Hauptursache für den Effizienzabfall im Laufe der Zeit.
Adhäsiver Verschleiß (Abrieb)	Akute Stoßbelastung; Schwere Überlastung; Mangelnde Schmierung unter Last	Der EP-Schmierfilm reißt, was zu örtlicher Verschweißung der Schnecken- und Radunebenheiten führt. Diese Schweißnähte werden sofort abgeschert, wodurch Material vom weicheren Rad gerissen wird. Sichtbar durch raue, eingerissene Oberflächen und starke Verfärbungen.	Oft ein katastrophaler, schneller Ausfallmodus. Kann den Getriebesatz innerhalb von Minuten oder Stunden nach dem Überlastereignis zerstören. Stellt eine vollständige Aufschlüsselung des vorgesehenen Schmiersystems dar.
Oberflächenermüdung (Lochfraß)	Hochzyklische Ermüdungsbelastungen; Wiederkehrende Überlastungsspitzen	Unter der Oberfläche liegende Scherspannungen durch zyklischen Kontaktdruck verursachen die Entstehung von Mikrorissen. Risse breiten sich bis zur Oberfläche aus und hinterlassen kleine Löcher. Erscheint als kleine Krater, typischerweise in der Nähe der Pitch-Linie. Hörbar durch zunehmendes Geräusch beim Betrieb.	Fortschreitende Schäden, die sich mit der Bildung von Löchern verschlimmern, erzeugen Stresskonzentrationen für weitere Lochfraßbildung. Führt schließlich zu Makro-Lochfraß und Abplatzungen, bei denen sich große Materialflocken ablösen, was zu Vibrationen und möglicherweise zum Festfressen führt.
Thermomechanischer Verschleiß	Anhaltend hohe Belastung führt zu chronischer Überhitzung	Übermäßige Reibungswärme erweicht das Schneckenradmaterial und verringert seine Streckgrenze. Die Belastung führt dann zu einem plastischen Fließen der Bronze und verzerrt das Zahnprofil. Oft begleitet von Ölkarbonisierung und Dichtungsversagen.	Grundlegende Materialverschlechterung. Die Zahnradgeometrie wird dauerhaft verändert, was zu Fehlausrichtungen, ungleichmäßiger Lastverteilung und einer schnellen Kaskade in andere Fehlerarten führt. Eine Wiederherstellung ist unmöglich; Ersatz ist erforderlich.
Fretting und falsches Brinelling (Lager)	Statische Überlastung; Vibration unter Last; Unsachgemäße Montagelasten	Oszillierende Mikrobewegungen zwischen Lagerlaufbahnen und Wälzkörpern unter starker statischer Belastung oder Vibration erzeugen Verschleißablagerungen. Erscheint als geätzte Muster oder Vertiefungen auf den Laufbahnen, auch ohne Rotation.	Vorzeitiger Lagerausfall, der sekundär zu einer Wellenfehlausrichtung führt. Diese Fehlausrichtung führt dann zu einer ungleichmäßigen, hohen Belastung des Zahnradeingriffs, was zu einem Zweipunkt-Ausfallszenario führt.

Die Rolle von Lastspektrum und Arbeitszyklus

Die realen Belastungen sind selten konstant. Das Verständnis des Lastspektrums – der Verteilung verschiedener Lastniveaus über die Zeit – ist für die Vorhersage der Lebensdauer von entscheidender Bedeutung. Unsere Werksanalyse bei Raydafon Technology Group Co., Limited verwendet zur Beurteilung dieses Sachverhalts die Miner-Regel des kumulativen Ermüdungsschadens.

• Dauerbetrieb bei Nennlast:Die Grundlinie. Der Verschleiß schreitet je nach Schmierung und Ausrichtung vorhersehbar voran. Die Lebensdauer wird durch die allmähliche Anhäufung von Oberflächenermüdung bestimmt.
• Aussetzbetrieb mit häufigem Start-Stopp:Beim Hochträgheitsstart werden kurzzeitige Spitzenlasten erzeugt, die ein Vielfaches des Laufdrehmoments betragen. Jeder Start stellt eine kleine Stoßbelastung dar, die den Verschleiß und die Ermüdung des Klebstoffs beschleunigt. Unsere Tests zeigen, dass dies die Lebensdauer im Vergleich zum Dauerbetrieb um 40–60 % verkürzen kann, wenn dies nicht bei der Dimensionierung berücksichtigt wird.
• Variable Last (z. B. Förderband mit wechselndem Materialgewicht):Durch die schwankende Belastung entsteht eine variierende Spannungsamplitude. Dies ist aufgrund des Ermüdungseffekts schädlicher als eine konstante mittlere Belastung mit gleichem Durchschnittswert. Die Häufigkeit und Amplitude der Schwankungen sind wichtige Datenpunkte, die wir von unseren Kunden anfordern.
• Umkehrdienst:Durch die in beide Drehrichtungen ausgeübte Belastung entfällt die „Ruhezeit“ der Kontaktfläche auf einer Seite des Zahns, wodurch sich die Belastungszyklen effektiv verdoppeln. Es fordert auch das Schmiersystem heraus, beide Flanken gleichermaßen zu schützen.

In unserer Fabrik bei Raydafon Technology Group Co., Limited simulieren wir genau diese Spektren. Wir unterziehen unsere Schneckengetriebe-Prototypen programmierten Ermüdungszyklen, die den jahrelangen Einsatz innerhalb weniger Wochen nachbilden. Dies ermöglicht es uns, die genaue Lastschwelle zu identifizieren, bei der Verschleißmechanismen von harmlos zu zerstörerisch übergehen, und unsere Standardeinheiten so zu konstruieren, dass eine sichere Betriebsspanne weit unter dieser Schwelle liegt.

Diese empirischen Daten sind der Grundstein unserer Zuverlässigkeitssicherung und verwandeln das abstrakte Konzept der „Last“ in einen quantifizierbaren Konstruktionsparameter für jedes von uns hergestellte Schneckengetriebe. Das Ziel besteht darin, sicherzustellen, dass unsere Einheiten nicht nur die Nennlast überstehen, sondern auch von Natur aus robust gegenüber den unvorhersehbaren Lastverläufen industrieller Anwendungen sind, bei denen Überlastereignisse keine Frage des „Ob“, sondern des „Wann“ sind.

---

Wie mildert unser Schneckengetriebedesign negative Lasteffekte?

Bei Raydafon Technology Group Co., Limited ist unsere Designphilosophie proaktiv: Wir konstruieren unsere Schneckengetriebeeinheiten nicht nur für eine statische Tragzahl, sondern auch für die dynamischen und oft rauen Realitäten des Anwendungslebens. Jede Materialauswahl, jede geometrische Berechnung und jeder Montageprozess ist darauf optimiert, den zuvor beschriebenen belastungsbedingten Verschleißmechanismen standzuhalten. Hier finden Sie eine Aufschlüsselung unserer wichtigsten Design- und Fertigungsstrategien, erweitert, um die Tiefe unseres Ansatzes zu verdeutlichen.

Materialtechnik und metallurgische Verteidigung

Unsere Abwehr gegen Belastungen beginnt auf atomarer Ebene. Die Materialpaarung ist die erste und kritischste Barriere.

• Spezifikation der Schnecke (Eingangswelle):
  • Kernmaterial:Wir verwenden Einsatzstähle wie 20MnCr5 oder 16MnCr5. Diese bieten einen robusten, duktilen Kern, der Biege- und Torsionsbelastungen ohne Sprödbruch standhält.
  • Oberflächenbehandlung:Die Schnecken werden bis zu einer Tiefe von 0,5–1,2 mm (je nach Modul) aufgekohlt oder karbonitriert und anschließend präzisionsgeschliffen. Dadurch entsteht eine extrem harte Oberfläche (58–62 HRC), die Abrieb und adhäsivem Verschleiß standhält.
  • Fertigstellung:Nach dem Schleifen setzen wir Superfinish- oder Polierverfahren ein, um eine Oberflächenrauheit (Ra) von besser als 0,4 μm zu erreichen. Eine glattere Oberfläche verringert direkt den Reibungskoeffizienten, verringert die unter Last entstehende Reibungswärme und fördert die Schmierfilmbildung.
• Schneckenrad-Spezifikation:
• Legierungszusammensetzung:Wir verwenden hochwertige stranggegossene Phosphorbronze (CuSn12). Wir kontrollieren den Zinngehalt (11–13 %) und den Phosphorgehalt streng, um Festigkeit, Härte und Gießbarkeit zu optimieren. Zur Verbesserung der Kornstruktur können Spurenelemente wie Nickel hinzugefügt werden.
• Herstellungsprozess:Im Schleuderguss oder Strangguss produzieren wir Rohlinge mit dichter, porenfreier und homogener Kornstruktur. Dadurch werden interne Schwachstellen beseitigt, die bei zyklischer Belastung zu Rissauslösern werden könnten.
• Bearbeitung und Qualitätskontrolle:Jedes Rad wird auf CNC-Wälzfräsmaschinen bearbeitet. Wir führen 100-prozentige Maßkontrollen durch und verwenden Farbeindringprüfungen bei kritischen Chargen, um sicherzustellen, dass im Zahnwurzelbereich, dem Bereich mit der höchsten Biegebeanspruchung, keine Gussfehler vorliegen.

Geometrische Optimierung für eine bessere Lastverteilung

Die präzise Geometrie gewährleistet eine möglichst gleichmäßige Lastverteilung und vermeidet zerstörerische Spannungskonzentrationen.

• Zahnprofilmodifikation (Spitzen- und Wurzelentlastung):Wir modifizieren das ideale Evolventenprofil bewusst. An der Spitze und am Fuß des Schneckenradzahns entlasten wir das Material leicht. Dies verhindert einen Kantenkontakt beim Ein- und Austritt des Netzes bei Durchbiegung oder Fehlausrichtung – eine häufige Realität bei hoher Belastung. Dadurch wird sichergestellt, dass die Last über den robusten mittleren Teil des Zahns übertragen wird.
• Optimierung des Steigungs- und Druckwinkels:Der Steigungswinkel der Schnecke wird nicht nur aus Gründen des Übersetzungsverhältnisses, sondern auch aus Effizienz- und Belastbarkeitsgründen berechnet. Ein größerer Steigungswinkel verbessert die Effizienz, kann jedoch die Tendenz zur Selbsthemmung verringern. Wir gleichen diese je nach Anwendung aus. Unser Standardeingriffswinkel beträgt typischerweise 20° oder 25°. Ein größerer Eingriffswinkel stärkt den Zahnfuß (bessere Biegefestigkeit), erhöht jedoch die Lagerbelastung leicht. Wir wählen den optimalen Winkel für die Drehmomentklasse des Geräts.
• Kontaktmusteranalyse und -optimierung:Während unserer Prototypenphase führen wir detaillierte Tragbildtests mit Preußischblau oder moderner digitaler Druckfolie durch. Wir passen die Wälzfräsereinstellungen und -ausrichtung an, um ein zentriertes, längliches Kontaktmuster zu erreichen, das unter Belastungsbedingungen 60–80 % der Zahnflanke abdeckt. Ein perfektes, unbelastetes Muster ist bedeutungslos; Wir optimieren für das Muster unter Designlast.

Designaspekt	Unsere Spezifikation und unser Prozess	Technischer Vorteil für den Lastumschlag	Wie es spezifischen Verschleiß mildert
Wurmmaterial und Behandlung	Einsatzstahl (z. B. 20MnCr5), auf 0,8 mm Tiefe aufgekohlt, Härte 60 ± 2 HRC, superbearbeitet auf Ra ≤ 0,4 μm.	Extreme Oberflächenhärte widersteht Abrieb; Der robuste Kern verhindert ein Versagen der Welle bei Stoßbelastungen. Die glatte Oberfläche reduziert die Reibungswärme.	Bekämpft direkt abrasiven und adhäsiven Verschleiß. Reduziert den Reibungskoeffizienten, eine Schlüsselvariable in der Wärmeerzeugungsgleichung (Q ∝ μ * Last * Geschwindigkeit).
Schneckenradmaterial	Stranggegossene Phosphorbronze CuSn12, zentrifugal gegossen für Dichte, Härte 90–110 HB.	Optimale Balance aus Festigkeit und Anpassungsfähigkeit. Die weichere Bronze kann kleinere Schleifmittel einbetten und sich unter Last an das Profil der Schnecke anpassen, wodurch der Kontakt verbessert wird.	Bietet inhärente Gleitfähigkeit. Seine Anpassungsfähigkeit trägt dazu bei, die Last auch bei geringfügiger Fehlausrichtung gleichmäßiger zu verteilen und so das Risiko von Lochfraß zu verringern.
Wohndesign	GG30-Gusseisen, durch Finite-Elemente-Analyse (FEA) optimierte Verrippung, bearbeitete Montageflächen und Bohrungsausrichtungen in einer einzigen Aufspannung.	Maximale Steifigkeit minimiert die Durchbiegung bei schweren Querlasten. Sorgt für eine präzise Wellenausrichtung, die für eine gleichmäßige Lastverteilung über die gesamte Zahnfläche entscheidend ist.	Verhindert Kantenbelastungen durch Gehäusebiegung. Kantenbelastungen erzeugen lokal einen hohen Kontaktdruck, der die direkte Ursache für vorzeitige Lochfraßbildung und Abplatzungen ist.
Lagersystem	Abtriebswelle: Paar Kegelrollenlager, vorgespannt. Eingangswelle: Rillenkugellager + Drucklager. Alle Lager haben eine Lagerluft von C3 für industrielle Temperaturbereiche.	Kegelrollen nehmen gleichzeitig hohe radiale und axiale Belastungen auf. Durch die Vorspannung wird das Innenspiel eliminiert und das Wellenspiel bei unterschiedlichen Lastrichtungen verringert.	Verhindert Wellendurchbiegung und axiales Spiel. Ein Lagerausfall aufgrund von Überlastung ist eine Hauptursache für den Ausfall des Sekundärzahnradeingriffs. Dieses System gewährleistet die Integrität der Wellenposition.
Schmiertechnik	Synthetisches Öl auf Polyglykol (PG)- oder Polyalphaolefin (PAO)-Basis mit hohen EP-/Verschleißschutzadditiven. Präzise berechnete Ölmenge für optimale Spritzschmierung und Wärmekapazität.	Synthetische Öle behalten über einen größeren Temperaturbereich eine stabile Viskosität bei und gewährleisten so die Filmfestigkeit bei Kaltstarts und Heißbetrieb. Zusätze mit hohem EP-Gehalt verhindern, dass die Folie bei Stoßbelastungen zusammenbricht.	Hält den elastohydrodynamischen Schmierfilm (EHL) unter allen vorgesehenen Lastbedingungen aufrecht. Dies ist die wirksamste Barriere gegen adhäsiven Verschleiß (Abrieb).
Montage und Einlauf	Temperaturkontrollierte Montage, verifizierte Lagervorspannung. Jede Einheit wird vor dem Versand einem Leerlauf- und Belastungseinlaufverfahren unterzogen, um das Kontaktmuster zu fixieren.	Eliminiert Montagefehler, die zu inneren Spannungen führen. Durch den Einlauf werden die Zahnräder unter kontrollierten Bedingungen schonend eingefahren, so dass vom ersten Tag an ein optimales Tragbild entsteht.	Verhindert Ausfälle aufgrund der „Säuglingssterblichkeit“. Ein ordnungsgemäßer Einlauf gleicht Unebenheiten aus, verteilt die Anfangslast gleichmäßig und bereitet das Gerät auf die volle Nennlast im Feld vor.

Wärmemanagement: Ableitung der Lastwärme

Da Belastung Reibung erzeugt und Reibung Wärme erzeugt, ist die Bewältigung von Wärme die Bewältigung eines Belastungssymptoms. Unsere Designs gehen über ein einfaches Lamellengehäuse hinaus.

• Standard-Rippengehäuse:Die Oberfläche wird durch aerodynamisches Flossendesign basierend auf thermischer Simulation maximiert. Dies reicht für die meisten Anwendungen im mechanischen Bereich aus.
• Kühlmöglichkeiten für hohe thermische Belastungen:
  • Externer Lüfter (Schneckenwellenverlängerung):Eine einfache, effektive Möglichkeit, den Luftstrom über das Gehäuse zu erhöhen und die Wärmeableitung typischerweise um 30–50 % zu verbessern.
  • Lüfterhaube (Leichentuch):Leitet die Luft des Lüfters präzise über den heißesten Teil des Gehäuses (normalerweise um die Lagerbereiche).
  • Wasserkühlmantel:Bei extremen Arbeitszyklen oder hohen Umgebungstemperaturen ermöglicht ein speziell ummanteltes Gehäuse die direkte Wärmeabfuhr des zirkulierenden Kühlmittels. Dadurch kann die effektive Wärmekapazität des Geräts verdoppelt oder verdreifacht werden.
  • Ölzirkulationssystem mit externem Kühler:Für die größten Einheiten bieten wir Systeme an, bei denen das Öl durch einen externen Luft-Öl- oder Wasser-Öl-Kühler gepumpt wird und so unabhängig von der Last eine konstante, optimale Öltemperatur aufrechterhalten wird.

Unser Ziel in unserer Fabrik ist es, jede Variable zu kontrollieren. Von der spektrografischen Analyse eingehender Bronzebarren bis hin zur abschließenden Wärmebildprüfung während des Einlauftests unter Belastung ist unser Schneckengetriebe darauf ausgelegt, ein zuverlässiger Partner bei Ihren anspruchsvollsten Anwendungen zu sein. Der Name „Raydafon Technology Group Co., Limited“ auf dem Gerät steht für eine Komponente, die mit einem tiefen, empirischen Verständnis dafür entwickelt wurde, wie sich Lastbedingungen auf die langfristige Zuverlässigkeit auswirken. Wir liefern nicht nur ein Getriebe; Wir liefern ein System, das darauf ausgelegt ist, die mechanische Energie Ihrer Anwendung über die gesamte Lebensdauer vorhersehbar und sicher zu absorbieren, zu verteilen und abzuleiten.

---

Was sind die wichtigsten Lastparameter, die Ingenieure für die Zuverlässigkeit berechnen müssen?

Die Auswahl des richtigen Schneckengetriebes ist eine vorausschauende Aufgabe. Um eine langfristige Zuverlässigkeit zu gewährleisten, müssen Ingenieure über die einfache Berechnung von „Leistung und Verhältnis“ hinausgehen und das vollständige Lastprofil analysieren. Falsche Anwendung, oft aufgrund einer unvollständigen Lastbewertung, ist eine der Hauptursachen für Feldausfälle. Hier skizzieren wir die kritischen Parameter, die unser technisches Team bei der Dimensionierung eines Schneckengetriebes für einen Kunden bewertet, und stellen die detaillierte Methodik dahinter vor.

Die grundlegende Berechnung: Erforderliches Ausgangsdrehmoment (T2)

Dies scheint grundlegend zu sein, aber Fehler sind häufig. Es muss das Drehmoment seinan der Getriebeausgangswelle.

• Formel:T2 (Nm) = (9550 * P1 (kW)) / n2 (U/min) * η (Wirkungsgrad). Oder aus Grundprinzipien: T2 = Kraft (N) * Radius (m) für eine Winde; oder T2 = (Förderzug (N) * Trommelradius (m)).
• Häufiger Fehler:Nutzung der Motorleistung und Eingangsgeschwindigkeit ohne Berücksichtigung von Effizienzverlusten durch das System (andere Getriebe, Riemen, Ketten) vor unserem Schneckengetriebe. Messen oder berechnen Sie immer das Drehmoment am Verbindungspunkt zu unserer Antriebs- oder Abtriebswelle.

Der nicht verhandelbare Multiplikator: Servicefaktor (SF) – ein tiefer Einblick

Der Servicefaktor ist die universelle Sprache zur Berücksichtigung der Härte in der realen Welt. Es handelt sich um einen Multiplikator, der auf die berechnete Menge angewendet wirderforderliches Abtriebsdrehmoment (T2)zu bestimmenminimal erforderliches Nenndrehmoment des Getriebes.

Die Auswahl des Servicefaktors basiert auf einer systematischen Bewertung von drei Hauptkategorien:

1. Eigenschaften der Stromquelle (Antriebsmaschine):
   • Elektromotor (AC, 3-phasig):SF = 1,0 (Basis). Bedenken Sie jedoch Folgendes:
     • Starts mit hoher Trägheit:Motoren, die Lasten mit hoher Trägheit antreiben (Lüfter, große Trommeln), können beim Anlauf das 5- bis 6-fache der Volllaststrom (FLC) verbrauchen. Dieses transiente Drehmoment wird übertragen. Fügen Sie 0,2–0,5 zu SF hinzu oder verwenden Sie einen Softstarter/VFD.
     • Anzahl der Starts/Stunde:Mehr als 10 Starts pro Stunde gelten als Schwerstartbetrieb. Addiere 0,3 zu SF.
   • Verbrennungsmotor:Aufgrund von Drehmomentschwankungen und der Gefahr von Stößen durch plötzliches Einkuppeln (Kupplungen) ist ein Mindest-SF von 1,5 typisch.
   • Hydraulikmotor:Im Allgemeinen glatt, es besteht jedoch die Gefahr von Druckspitzen. SF beträgt typischerweise 1,25–1,5, abhängig von der Qualität des Steuerventils.
2. Eigenschaften der angetriebenen Maschine (Last):Dies ist die kritischste Kategorie.
   • Gleichmäßige Belastung (SF 1,0):Konstantes, vorhersehbares Drehmoment. Beispiele: Elektrischer Generator, Förderband mit konstanter Geschwindigkeit und gleichmäßig verteiltem Gewicht, Mischer mit Flüssigkeit mit gleichmäßiger Viskosität.
   • Mäßige Stoßbelastung (SF 1,25 – 1,5):Unregelmäßiger Betrieb mit periodischen, vorhersehbaren Spitzen. Beispiele: Förderer mit intermittierender Beschickung, leichte Hebezeuge, Wäschereimaschinen, Verpackungsmaschinen.
   • Starke Stoßbelastung (SF 1,75 – 2,5+):Hohe, unvorhersehbare hohe Drehmomentanforderungen. Beispiele: Steinbrecher, Hammermühlen, Stanzpressen, Schwerlastwinden mit Greifschaufeln, Forstgeräte. Für Extremfälle wie einen Schlackenbrecher haben wir SFs von 3,0 basierend auf historischen Ausfalldaten angewendet.
3. Tägliche Betriebsdauer (Arbeitszyklus):
   • Intermittierend (≤ 30 Min./Tag):SF kann manchmal leicht reduziert werden (z. B. mit 0,8 multiplizieren), jedoch nie unter 1,0 für die Belastungsklasse. Vorsicht ist geboten.
   • 8–10 Stunden/Tag:Standardmäßiger Industriebetrieb. Nutzen Sie die volle SF der Stromquelle und der angetriebenen Maschinenbewertung.
   • Dauerbetrieb rund um die Uhr:Der anspruchsvollste Zeitplan für ein ermüdungsfreies Leben.Erhöhen Sie den SF aus der obigen Bewertung um mindestens 0,2.Beispielsweise sollte für eine gleichmäßige Auslastung im 24/7-Betrieb ein SF von 1,2 und nicht 1,0 verwendet werden.

Formel für das minimale Nenndrehmoment des Getriebes:T2_rated_min = T2_calculated * SF_total.

Der entscheidende Check: Wärmekapazität (Thermal HP Rating)

Dies ist oft der limitierende Faktor, insbesondere bei kleineren Getrieben oder Hochgeschwindigkeitsanwendungen. Ein Getriebe kann mechanisch stark genug sein, aber dennoch überhitzen.

• Was es ist:Die maximale Eingangsleistung, die das Getriebe kontinuierlich übertragen kann, ohne dass die interne Öltemperatur einen stabilen Wert (typischerweise 90–95 °C) in einer Standardumgebung von 40 °C überschreitet.
• So überprüfen Sie:Ihre Bewerbungerforderliche Eingangsleistung (P1)muss ≤ dem Getriebe seinThermische HP-Bewertungbei Ihrer Betriebseingangsdrehzahl (n1).
• Wenn P1_required > Wärmebewertung:Sie MÜSSEN die mechanische Kapazität verringern (eine größere Größe verwenden) oder eine Kühlung hinzufügen (Lüfter, Wassermantel). Ignorieren Sie die Überhitzung und den schnellen Ausfall dieser Garantie.
• Unsere Daten:Unser Katalog bietet klare Diagramme, die die thermische Leistung im Vergleich zur Eingangsdrehzahl für jede Schneckengetriebegröße mit und ohne Lüfterkühlung zeigen.

Berechnungen externer Kräfte: Überhanglast (OHL) und Schublast

Kräfte, die von externen Komponenten auf die Wellen ausgeübt werden, sind getrennt vom übertragenen Drehmoment und addieren sich zu diesem.

• Formel für Querkraft (OHL) (für Kette/Kettenrad oder Riemenscheibe):
  OHL (N) = (2000 * Drehmoment an der Welle (Nm)) / (Teilungsdurchmesser von Kettenrad/Riemenscheibe (mm))
  Drehmoment an der Welleist entweder T1 (Eingang) oder T2 (Ausgang). Sie müssen die OHL an beiden Wellen überprüfen.
• Schublast (Axiallast) von Schrägverzahnungen oder Schrägförderern:Diese Kraft wirkt entlang der Wellenachse und muss aus der Geometrie des angetriebenen Elements berechnet werden.
• Überprüfung:Die berechnete OHL und die Schublast müssen ≤ den zulässigen Werten sein, die in unseren Tabellen für das ausgewählte Schneckengetriebemodell aufgeführt sind, und zwar im spezifischen Abstand von der Gehäusefläche (X), auf die die Kraft ausgeübt wird.

Umwelt- und Anwendungsspezifikationen

• Umgebungstemperatur:Bei Temperaturen über 40 °C verringert sich die Wärmekapazität. Bei Temperaturen unter 0 °C ist die Anfangsviskosität des Schmiermittels ein Problem. Informieren Sie uns über das Sortiment.
• Montageposition:Wurm oben oder unten? Dies wirkt sich auf den Ölsumpfstand und die Schmierung des oberen Lagers aus. Unsere Bewertungen beziehen sich typischerweise auf die Wurm-über-Position. Andere Positionen erfordern möglicherweise eine Rücksprache.
• Arbeitszyklusprofil:Geben Sie ein Diagramm oder eine Beschreibung an, wenn die Last vorhersehbar schwankt. Dies ermöglicht eine anspruchsvollere Analyse als nur eine statische SF.

Unser Ansatz bei Raydafon Technology ist kollaborativ. Wir stellen unseren Kunden detaillierte Auswahlarbeitsblätter zur Verfügung, die alle oben genannten Parameter durchgehen. Noch wichtiger ist, dass wir direkten technischen Support bieten. Durch die Weitergabe Ihrer vollständigen Anwendungsdetails – Motorspezifikationen, Anlaufträgheit, Lastzyklusprofil, Umgebungsbedingungen und Layoutzeichnungen – können wir gemeinsam ein Schneckengetriebe auswählen, das für Ihre spezifischen Lastbedingungen nicht nur geeignet, sondern auch optimal zuverlässig ist. Dieser sorgfältige Berechnungsprozess, der auf jahrzehntelangen Daten unserer Werkstests basiert, ist es, was eine richtige Auswahl von einer katastrophalen unterscheidet.

---

Wie kann durch richtige Wartung und Montage belastungsbedingtem Verschleiß entgegengewirkt werden?

Selbst das robusteste Schneckengetriebe vonRaydafonBei unsachgemäßer Installation oder Wartung kann es zu einem vorzeitigen Ausfall kommen. Eine ordnungsgemäße Montage und ein diszipliniertes Wartungsprogramm sind Ihre operativen Hebel, um den unerbittlichen Belastungen direkt entgegenzuwirken. Diese Vorgehensweisen bewahren die entworfene tragende Geometrie und die Schmierungsintegrität und stellen sicher, dass die Einheit während ihrer gesamten Lebensdauer die vorgesehene Leistung erbringt.

Phase 1: Vorinstallation und Montage – Schaffung der Grundlage für Zuverlässigkeit

Bei der Installation gemachte Fehler führen zu inhärenten, lastverstärkenden Mängeln, die durch spätere Wartung nicht vollständig behoben werden können.

• Lagerung und Handhabung:
  • Lagern Sie das Gerät in einer sauberen, trockenen Umgebung. Bei einer Lagerung von mehr als 6 Monaten drehen Sie die Eingangswelle alle 3 Monate mehrere volle Umdrehungen, um die Zahnräder erneut mit Öl zu beschichten und falsches Brinelling an den Lagern zu verhindern.
  • Heben Sie das Gerät niemals nur an den Wellen oder den Gussösen des Gehäuses an. Benutzen Sie eine Schlinge um das Gehäuse. Das Fallenlassen oder Erschüttern des Geräts kann zu internen Ausrichtungsverschiebungen oder Lagerschäden führen.
• Fundament und Steifigkeit:
  • Die Montagebasis muss flach, steif und mit einer ausreichenden Toleranz bearbeitet sein (wir empfehlen besser als 0,1 mm pro 100 mm). Eine flexible Basis verbiegt sich unter Last und führt zu einer Fehlausrichtung des Getriebes mit angeschlossenen Geräten.
  • Verwenden Sie Unterlegscheiben und keine Unterlegscheiben, um die Ebenheit der Basis zu korrigieren. Stellen Sie sicher, dass die Montagefüße vollständig abgestützt sind.
  • Verwenden Sie die richtige Befestigungsqualität (z. B. Güteklasse 8,8 oder höher). Ziehen Sie die Schrauben über Kreuz mit dem in unserem Handbuch angegebenen Drehmoment an, um eine Verformung des Gehäuses zu vermeiden.
• Wellenausrichtung: Die kritischste Aufgabe.
  • Niemals nach Augenmaß oder gerader Kante ausrichten.Verwenden Sie immer eine Messuhr oder ein Laserausrichtungswerkzeug.
  • Richten Sie die angekuppelten Geräte am Getriebe aus, nicht umgekehrt, um eine Verformung des Getriebegehäuses zu vermeiden.
  • Überprüfen Sie die Ausrichtung sowohl in der vertikalen als auch in der horizontalen Ebene. Die endgültige Ausrichtung muss bei normaler Betriebstemperatur des Geräts erfolgen, da thermisches Wachstum die Ausrichtung verschieben kann.
  • Die zulässige Fehlausrichtung bei flexiblen Kupplungen ist typischerweise sehr gering (häufig weniger als 0,05 mm radial, 0,1 mm winklig). Eine Überschreitung dieses Wertes führt zu zyklischen Biegebelastungen auf den Wellen, was den Lager- und Dichtungsverschleiß drastisch erhöht.
• Anbindung externer Komponenten (Riemenscheiben, Kettenräder):
• Verwenden Sie zum Einbau einen geeigneten Abzieher. Hämmern Sie niemals direkt auf die Welle oder Getriebeteile.
• Stellen Sie sicher, dass die Schlüssel richtig angebracht sind und nicht hervorstehen. Verwenden Sie Stellschrauben in der richtigen Ausrichtung, um die Komponente zu fixieren.
• Überprüfen Sie, ob die Querkraft (OHL) dieser Komponenten im richtigen Abstand „X“ innerhalb des veröffentlichten Grenzwerts für das ausgewählte Schneckengetriebe liegt.

Phase 2: Schmierung – Der ständige Kampf gegen belastungsbedingten Verschleiß

Schmierung ist der Wirkstoff, der verhindert, dass die Last einen Metall-zu-Metall-Kontakt verursacht.

• Erstbefüllung und Einbruch:
  • Verwenden Sie nur den empfohlenen Öltyp und die empfohlene Viskosität (z. B. ISO VG 320 synthetisches Polyglykol). Das falsche Öl kann unter hohem Anpressdruck nicht den nötigen EHD-Film bilden.
  • Füllen Sie das Öl bis zur Mitte des Schauglases oder Stopfens auf – nicht mehr und nicht weniger. Bei Überfüllung kommt es zu Rührverlusten und Überhitzung; Bei Unterfüllung werden Zahnräder und Lager ausgehungert.
  • Der erste Ölwechsel ist entscheidend.Wechseln Sie nach den ersten 250–500 Betriebsstunden das Öl. Dadurch werden die Verschleißpartikel entfernt, die entstehen, wenn sich die Zahnradzähne unter der Anfangslast mikroskopisch aneinander anpassen. Diese Rückstände wirken stark abrasiv, wenn sie im System verbleiben.
• Routinemäßige Ölwechsel und Zustandsüberwachung:
  • Erstellen Sie einen Zeitplan basierend auf den Betriebsstunden oder jährlich, je nachdem, was zuerst eintritt. Für den 24/7-Betrieb ist ein Wechsel alle 4.000–6.000 Stunden bei synthetischem Öl üblich.
  • Ölanalyse:Das leistungsstärkste Vorhersagetool. Schicken Sie bei jedem Ölwechsel eine Probe an ein Labor. Der Bericht zeigt:
    • Metalle:Steigendes Eisen (Schneckenstahl) oder Kupfer/Zinn (Radbronze) weist auf aktiven Verschleiß hin. Ein plötzlicher Anstieg weist auf ein Problem hin.
    • Viskosität:Hat sich das Öl verdickt (Oxidation) oder verdünnt (Abscherung, Kraftstoffverdünnung)?
    • Verunreinigungen:Silizium (Schmutz), Wassergehalt, Säurezahl. Wasser (>500 ppm) ist besonders schädlich, da es Rost fördert und die Festigkeit des Ölfilms beeinträchtigt.
• Nachschmierung der Dichtungen (falls zutreffend):Einige Ausführungen verfügen über Fettablassdichtungen. Gehen Sie mit dem angegebenen Hochtemperatur-Lithiumkomplexfett sparsam um, um eine Verschmutzung der Ölwanne zu vermeiden.

Phase 3: Betriebsüberwachung und regelmäßige Inspektion

Seien Sie das Frühwarnsystem für lastbezogene Probleme.

• Temperaturüberwachung:
  • Überprüfen Sie die Gehäusetemperatur im Bereich der Lagerbereiche und der Ölwanne regelmäßig mit einem Infrarot-Thermometer oder einem fest montierten Sensor.
  • Stellen Sie bei normaler Belastung eine Grundtemperatur ein. Ein anhaltender Anstieg von 10–15 °C über dem Ausgangswert ist ein klares Warnsignal für erhöhte Reibung (Fehlausrichtung, Schmierstoffversagen, Überlastung).
• Schwingungsanalyse:
  • Einfache Handmessgeräte können die Gesamtschwinggeschwindigkeit (mm/s) verfolgen. Trend dies im Laufe der Zeit.
  • Zunehmende Vibrationen deuten auf eine Verschlechterung der Lager, ungleichmäßigen Verschleiß oder Unwucht in angeschlossenen Geräten hin – allesamt erhöhte dynamische Belastungen des Getriebes.
• Auditive und visuelle Kontrollen:
  • Achten Sie auf Klangveränderungen. Ein erneutes Jammern kann auf eine Fehlausrichtung hinweisen. Ein Klopfen kann auf einen Lagerschaden hinweisen.
  • Suchen Sie nach Öllecks, die ein Zeichen für Überhitzung (Verhärtung der Dichtung) oder Überdruck sein können.
• Nachziehen der Schraube:Überprüfen Sie nach den ersten 50–100 Betriebsstunden und danach jährlich erneut den festen Sitz aller Fundament-, Gehäuse- und Verbindungsschrauben. Vibrationen durch Lastzyklen können sie lockern.

Umfassende Tabelle mit Wartungsplänen

Aktion	Häufigkeit / Timing	Zweck- und Lastverbindung	Wichtige Verfahrenshinweise
Erster Ölwechsel	Nach den ersten 250–500 Betriebsstunden.	Entfernt anfängliche Verschleißrückstände (abrasive Partikel), die beim Lastaufnahmevorgang von Zahnrädern und Lagern entstehen. Verhindert die Beschleunigung des abrasiven Verschleißes.	Noch warm abtropfen lassen. Bei übermäßigem Schmutzanfall nur mit der gleichen Ölsorte spülen. Auf den richtigen Füllstand auffüllen.
Routinemäßiger Ölwechsel und Analyse	Alle 4000-6000 Betriebsstunden oder 12 Monate. Tritt häufiger in schmutzigen/heißen Umgebungen auf.	Füllt abgenutzte Additive auf und entfernt angesammelte Verschleißmetalle und Verunreinigungen. Die Ölanalyse liefert einen Verschleißtrend, einen direkten Indikator für die Schwere der internen Belastung und den Zustand der Komponenten.	Nehmen Sie während des Betriebs eine Ölprobe aus der Mitte der Ölwanne. An das Labor senden. Dokumentieren Sie die Ergebnisse, um Trendlinien für kritische Elemente wie Fe, Cu, Sn festzulegen.
Überprüfung des Schraubendrehmoments	Nach 50–100 Stunden, dann jährlich.	Verhindert Lockerung aufgrund von Vibrationen und Temperaturschwankungen unter Last. Lose Schrauben ermöglichen Gehäusebewegungen und Fehlausrichtungen, was zu ungleichmäßiger, hoher Belastung führt.	Verwenden Sie einen kalibrierten Drehmomentschlüssel. Befolgen Sie das Kreuzmuster für Gehäuse- und Sockelschrauben.
Ausrichtungsprüfung	Nach der Installation, nach Wartungsarbeiten an angeschlossenen Geräten und jährlich.	Stellt sicher, dass verbundene Wellen kolinear sind. Eine Fehlausrichtung ist eine direkte Quelle zyklischer Biegebelastungen, die zu vorzeitigem Lagerausfall und ungleichmäßigem Zahnradkontakt (Kantenbelastung) führt.	Führen Sie die Durchführung mit betriebswarmem Gerät durch. Verwenden Sie für Präzision Laser- oder Messuhrwerkzeuge.
Temperatur- und Vibrationstrendüberwachung	Wöchentliche/monatliche Lesungen; Kontinuierliche Überwachung kritischer Anwendungen.	Frühzeitige Erkennung von Problemen (Schmierungsfehler, Lagerverschleiß, Fehlausrichtung), die die innere Reibung und dynamische Belastungen erhöhen. Ermöglicht geplante Interventionen vor einem katastrophalen Ausfall.	Messpunkte am Gehäuse markieren. Zeichnen Sie die Umgebungstemperatur und den Lastzustand auf, um einen genauen Vergleich zu ermöglichen.
Visuelle Inspektion auf Lecks und Schäden	Täglicher/wöchentlicher Rundgang.	Identifiziert Öllecks (potenzieller Schmierstoffverlust, der zu Verschleiß führt) oder physische Schäden durch äußere Einwirkungen, die die Gehäuseintegrität unter Last beeinträchtigen könnten.	Überprüfen Sie die Dichtflächen, Gehäuseverbindungen und die Entlüftung. Stellen Sie sicher, dass die Entlüftung sauber und frei ist.

Das Know-how unserer Fabrik reicht über den Point of Sale hinaus. Unsere technische Dokumentation umfasst ausführliche Installationsanleitungen und Wartungschecklisten, die auf unsere Produkte zugeschnitten sind. Wenn Sie mit uns zusammenarbeiten, erhalten Sie nicht nur ein hochwertiges Schneckengetriebe, sondern auch den Wissensrahmen und die Unterstützung, um sicherzustellen, dass es seine gesamte vorgesehene Lebensdauer erreicht und die täglichen Belastungsherausforderungen aktiv bewältigt. Zuverlässigkeit ist eine Partnerschaft, und unser Ziel ist es, von der Installation bis zum jahrzehntelangen Service Ihr technischer Ansprechpartner zu sein.

---

Zusammenfassung: Sicherstellung langfristiger Zuverlässigkeit durch Lastbewusstsein

Das Verständnis, wie sich Lastbedingungen auf die Langzeitzuverlässigkeit von Schneckengetriebeeinheiten auswirken, ist der Grundstein für eine erfolgreiche Anwendungsentwicklung. Es handelt sich um ein vielschichtiges Zusammenspiel von mechanischer Beanspruchung, Wärmemanagement, Materialwissenschaft und Betriebspraktiken. Wie wir untersucht haben, beschleunigen ungünstige Belastungen Verschleißmechanismen wie Abrieb, Lochfraß und Fressen, was zu Effizienzverlusten und vorzeitigem Ausfall führt.

Bei Raydafon Technology Group Co., Limited bekämpfen wir dies durch gezieltes Design: Von unseren Schnecken aus gehärtetem Stahl und Bronzerädern bis hin zu unseren starren Gehäusen und Hochleistungslagern ist jeder Aspekt unseres Schneckengetriebes darauf ausgelegt, anspruchsvolle Lastprofile zu bewältigen und ihnen standzuhalten. Die Partnerschaft für Zuverlässigkeit ist jedoch eine gemeinsame. Der Erfolg hängt von der genauen Berechnung der Betriebsfaktoren, thermischen Grenzen und externen Belastungen bei der Auswahl ab, gefolgt von einer sorgfältigen Installation und einer proaktiven Wartungskultur.

Indem Sie die Belastung nicht als einzelne Zahl, sondern als dynamisches Lebensdauerprofil betrachten und einen Getriebepartner mit der entsprechenden Entwicklungstiefe auswählen, verwandeln Sie eine kritische Komponente in eine zuverlässige Anlage. Wir laden Sie ein, unsere zwei Jahrzehnte Erfahrung zu nutzen. Lassen Sie sich von unserem Technikteam bei der Analyse Ihrer spezifischen Lastbedingungen unterstützen, um die optimale Schneckengetriebelösung zu spezifizieren und so Leistung, Langlebigkeit und maximale Rendite Ihrer Investition sicherzustellen.

Kontaktieren Sie Raydafon Technology Group Co., LimitedHeute erhalten Sie eine ausführliche Anwendungsübersicht und Produktempfehlung. Laden Sie unser umfassendes technisches Whitepaper zur Lastberechnung herunter oder fordern Sie bei unseren Ingenieuren ein Standortaudit an, um Ihre aktuellen Antriebssysteme zu bewerten.

---

Häufig gestellte Fragen (FAQ)

F1: Welche Belastung ist für ein Schneckengetriebe am schädlichsten?
A1: Stoßbelastungen sind in der Regel am schädlichsten. Eine plötzliche, starke Drehmomentspitze kann den kritischen Ölfilm zwischen Schnecke und Rad sofort aufreißen, was zu sofortigem adhäsivem Verschleiß (Abrieb) und möglicherweise zum Bruch von Zähnen oder Lagern führen kann. Es induziert auch hohe Belastungszyklen, die die Ermüdung beschleunigen. Anhaltende Überlastungen sind zwar schädlich, doch die unmittelbare Natur von Stoßbelastungen lässt der Systemträgheit oft keine Zeit, den Aufprall aufzufangen, was sie besonders schwerwiegend macht.

F2: Wie wirkt sich eine kontinuierliche Überlastung bei beispielsweise 110 % des Nenndrehmoments auf die Lebensdauer aus?
A2: Dauerhafte Überlastung, auch nur geringfügig, verkürzt die Lebensdauer drastisch. Der Zusammenhang zwischen Belastung und Lager-/Zahnradlebensdauer ist häufig exponentiell (nach dem Kubikgesetz für Lager). Eine Überlastung von 110 % kann die erwartete Lebensdauer des L10-Lagers um etwa 30–40 % verkürzen. Noch wichtiger ist, dass die Betriebstemperatur aufgrund der erhöhten Reibung steigt. Dies kann zu einem thermischen Durchgehen führen, bei dem heißeres Öl dünner wird, was zu mehr Reibung und noch heißerem Öl führt, was schließlich innerhalb kurzer Zeit zu einem schnellen Schmierstoffabbau und katastrophalem Verschleiß führt.

F3: Kann ein größerer Betriebsfaktor die Zuverlässigkeit unter wechselnden Belastungen vollständig garantieren?
A3: Ein größerer Servicefaktor ist ein entscheidender Sicherheitsspielraum, aber keine absolute Garantie. Es berücksichtigt Unbekannte im Lastcharakter und in der Häufigkeit. Die Zuverlässigkeit hängt jedoch auch von der korrekten Installation (Ausrichtung, Montage), der richtigen Schmierung und Umgebungsfaktoren (Sauberkeit, Umgebungstemperatur) ab. Durch die Verwendung eines hohen Betriebsfaktors wird ein robusteres Getriebe mit größerer Eigenkapazität ausgewählt, es muss jedoch dennoch korrekt installiert und gewartet werden, um die volle potenzielle Lebensdauer auszuschöpfen.

F4: Warum ist die Wärmekapazität so wichtig, wenn es um die Belastung geht?
A4: Bei einem Schneckengetriebe geht ein erheblicher Teil der Eingangsleistung aufgrund der Gleitreibung als Wärme verloren. Die Belastung bestimmt direkt die Größe dieses Reibungsverlustes. Die Wärmekapazität ist die Rate, mit der das Getriebegehäuse diese Wärme an die Umgebung abgeben kann, ohne dass die Innentemperatur den sicheren Grenzwert für das Schmiermittel (typischerweise 90–100 °C) überschreitet. Wenn die angelegte Last schneller Wärme erzeugt, als sie abgeführt werden kann, kommt es zu einer Überhitzung des Geräts, wodurch das Öl zerstört wird und es zu einem schnellen Ausfall kommt, selbst wenn die mechanischen Komponenten stark genug sind, um das Drehmoment zu bewältigen.

F5: Wie beeinträchtigen Querlasten konkret die Beeinträchtigung eines Schneckengetriebes?
A5: Überhängende Lasten üben ein Biegemoment auf die Abtriebswelle aus. Diese Kraft wird von den Abtriebswellenlagern aufgenommen. Übermäßiges OHL führt zu vorzeitiger Lagerermüdung (Brinelling, Abplatzungen). Außerdem biegt es die Welle leicht ab, was zu einer Fehlausrichtung des präzisen Eingriffs zwischen Schnecke und Rad führt. Diese Fehlausrichtung konzentriert die Belastung auf ein Ende des Zahns, was zu örtlicher Grübchenbildung und Verschleiß führt, das Spiel erhöht und Geräusche und Vibrationen erzeugt. Es untergräbt effektiv die sorgfältig konstruierte Lastverteilung des Zahnradsatzes.

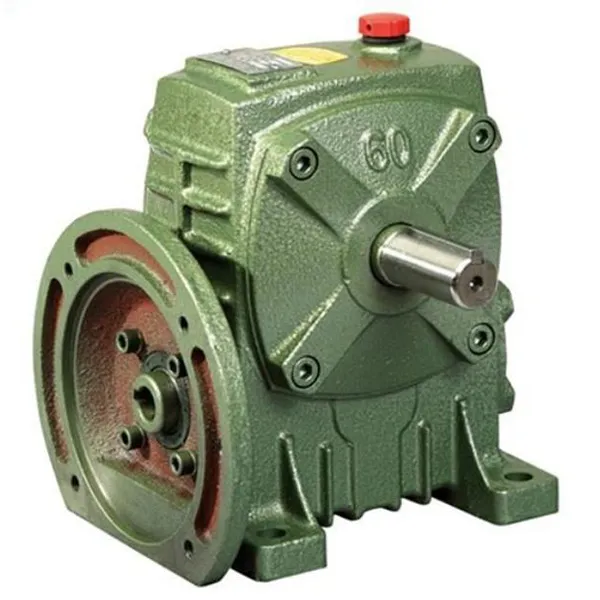

Schneckengetriebe von Raydafon Technology: Wichtige Designparameter für die Belastbarkeit
