Zapfwelle für vertikale Futtermischwagen von Peecon
  • Zapfwelle für vertikale Futtermischwagen von PeeconZapfwelle für vertikale Futtermischwagen von Peecon
  • Zapfwelle für vertikale Futtermischwagen von PeeconZapfwelle für vertikale Futtermischwagen von Peecon

Zapfwelle für vertikale Futtermischwagen von Peecon

Ersatz-Gelenkwellen für PEECON-Vertikalfuttermischer 865, 1100, 1300 und 1500. CAT6-Hauptwelle mit konstanter Geschwindigkeit; traktorseitige Spline-Optionen 1.375-6 (540 U/min), 1.375-21 (1000 U/min) und 1.750-20 (1000 U/min); mischerseitiger Eingang typischerweise 1,750-6. Drehmoment der automatischen Abschaltkupplung 2.500–3.500 N·m; Scherbolzenjoche mit einer Nennkraft von 2.920 N·m. Schaftlänge, Jochgröße, Keilwellenkombination und Schildkonfiguration können nach Zeichnung erfolgen. MOQ und Lieferzeit werden pro Bestellung bestätigt, da sie vom Modell und der Konfiguration abhängen. Senden Sie Ihr Mischermodell und die Zapfwellenverzahnung Ihres Traktors – wir bestätigen die Antriebsstrangkombination und erstellen ein Angebot.

Großhandel für Ersatzantriebsstränge · PEECON-Vertikalmischer-Sortiment

Zapfwelle im Großhandel für PEECON-Vertikalfuttermischer – Spezifikationen, Mindestbestellmenge, Anpassung und Vorlaufzeit für den Austausch des Futtermischers

Wenn die Zapfwelle eines vertikalen Futtermischers ausfällt, stoppt die Ballenpresse oder der Mischer, und es kommt auf die Entscheidung zum Austausch an Drei Prüfungen: welches PEECON-Modell, welche Verzahnung auf der Traktorseite und welches Kupplungsdrehmoment das Mischergetriebe bewältigen kann nehmen. Auf dieser Seite werden diese drei Elemente für die vier Mischpultmodelle dieser Reihe zusammen mit dem CV-Hauptgerät aufgeführt Geben Sie die Teilenummern von Welle und Kupplung an, damit Sie die Spezifikation bestätigen können, bevor Sie ein Angebot anfordern.

Preise und MindestbestellmengeDurch Zitat
VorlaufzeitPro Bestellung
AnpassungZeichnungsbasiert
UnterlagenAuf Anfrage

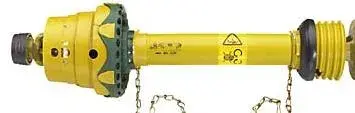

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
PEECON-Zapfwelle für vertikalen Futtermischer – CAT6-Gleichlaufgelenk und Kupplungsende der Serie 2500.

Wichtige Spezifikationen

  • HauptwelleCAT6 konstante Geschwindigkeit
  • Traktor-Spline1.375-6 · 1.375-21 · 1.750-20
  • Mixer-EingangTypischerweise 1.750-6
  • Wellendrehmoment3.800 N·m Nennkraft / 4.200 N·m Spitzenkraft
  • Kupplungsdrehmoment2.500 – 3.500 N·m
  • Scherbolzenjoch2.920 N·m
  • Mixer-Modelle865 · 1100 · 1300 · 1500
  • Traktorleistung95 – 200 PS mindestens
  • AnpassungLänge, Joch, Spline, Schild

Modellmatrix – Welcher PEECON-Mischer benötigt welche Zapfwelle?

PEECON865
  • Kapazität865 CFT
  • Schnecken2
  • Min. Leistung95 PS
  • AntriebsstrangCAT6-Lebenslauf
  • SplineMit dem Traktor
PEECON1100
  • Kapazität1100 CFT
  • Schnecken2
  • Min. Leistung135 PS
  • AntriebsstrangCAT6-Lebenslauf
  • SplineMit dem Traktor
PEECON1300
  • Kapazität1300 CFT
  • Schnecken3
  • Min. Leistung180 PS
  • AntriebsstrangCAT6-Lebenslauf
  • SplineMit dem Traktor
PEECON1500
  • Kapazität1500 CFT
  • Schnecken3
  • Min. Leistung200 PS
  • AntriebsstrangCAT6-Lebenslauf
  • SplineMit dem Traktor

Die meisten Traktoren in diesem Leistungsbereich verwenden einen 1.750-20-Zapfwellenstummel und die meisten PEECON-Mischer in diesem Bereich verwenden einen 1.750-6-Eingang Welle. Beide Seiten werden unabhängig voneinander angepasst – die Mischerseite wird durch den Mischer befestigt, die Traktorseite wird durch befestigt der Traktor. Bestätigen Sie beides vor der Bestellung.

CAT6-Hauptwelle mit konstanter Geschwindigkeit – Teilenummern für Baugruppe und Halbwelle

Komplette CV-Baugruppe und Halbwellenreferenz für die CAT6-Hauptwelle
Abtriebswelle des Traktors Vollständige Teilenummer der CV-Baugruppe CV 1/2 Schaft Teilenummer Teilenummer der Gerätehälfte (2500).
540 U/min, 1,375" × 6 Keilverzahnung 392206 392206-HALB 2500-IMPLEMENT-HÄLFTE
1000 U/min, 1,375" × 21 Keilverzahnung 392221 392221-HALB 2500-IMPLEMENT-HÄLFTE
1000 U/min, 1,750" × 20 Keilverzahnung 392220 392220-HALB 2500-IMPLEMENT-HÄLFTE

Die komplette CV-Baugruppe wird mit vorgefettetem Gelenk geliefert. Wenn Sie nur eine Hälfte austauschen müssen, dann die Halbwelle Die Teilenummer ist die, die Sie bestellen. Die Gerätehälfte wird bei allen drei traktorseitigen Varianten gemeinsam genutzt.

Auswahl von Kupplung und Gabel – Drehmomentwerte und Teilenummern

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft

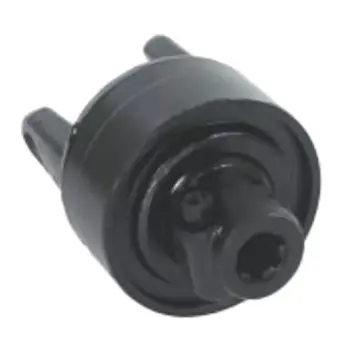

Automatische Abschaltkupplung der Serie 2500 – Gehäuse K64 und K64/24.
Automatische Abschaltkupplungen der Serie 2500
Teilenummer Modell Durchmesser Splines Drehmoment
134467 K64/24 1.750 20 3.500 N·m
LAF20250MDAL67 K64 1.750 20 2.500 N·m
135416 K64/24 1.375 6 2.700 N·m
135362 K64/24 1.750 6 2.700 N·m
135986 K64/24 1.750 20 2.700 N·m
2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft

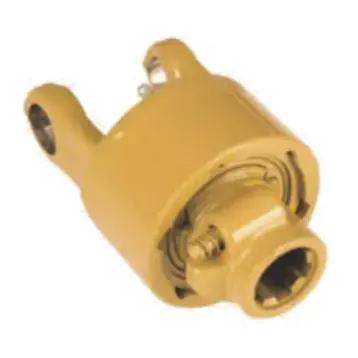

Scherbolzenbügel der Serie 2500 – KB61-, KB61/2- und BTL-Gehäuse.
Scherbolzenjoche der Serie 2500
Teilenummer Modell Durchmesser Splines Drehmoment
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2.920 N·m
355272 KB61/2 1.375 6 2.920 N·m
4250104 KB61/2 1.375 6 2.920 N·m
BTL67205610A BTL 1.750 20 2.920 N·m
4250105 KB61/2 1.750 20 2.920 N·m
BTL67345610A KB61 1.750 6 2.920 N·m
338427 KB61/2 1.750 6 2.920 N·m
392340 KB61/2 1,9375 RD 0,50 Schlüssel —

Die beiden Kupplungsfamilien sind im Betrieb nicht austauschbar. Automatische Abschaltkupplungen rasten nach Schlupf wieder ein Sie eignen sich für Mischer, die während des Anlaufs gelegentlichen Überlastungen ausgesetzt sind. Scherbolzenjoche opfern den Bolzen bei Überlastung und müssen neu verschraubt werden, bevor der Mischer wieder läuft. Daher eignen sie sich für Mischer, bei denen eine gebrochene Schraube einfacher auszutauschen ist als ein überhitztes Kupplungspaket. Die vollständige Referenz für das breitere Sortiment finden Sie auf derZapfwelle für FuttermischwagenSeite.

Spezifikationsdetails – Welle, Verbindung und Schild

Welle und Gelenk

Hauptwelle
CAT6 konstante Geschwindigkeit
Schaftmaterial
Gehärteter legierter Stahl, geschliffen
Wellendurchmesser
φ62 mm
Gelenkwinkel
±45°
Lager
Vierkugelwalze
Nenndrehmoment
3.800 N·m
Spitzendrehmoment
4.200 N·m
Geschwindigkeitsbereich
540 – 1000 U/min

Siegel und Schutz

Dichtungsmaterial
Hydrierter Nitrilkautschuk
Dichtungstemp. Reichweite
−45 °C bis 130 °C
Staubschutz
Dreischneidig mit spiralförmiger Spannut
Schild
Vollständige Abdeckung, Schnellanschluss
Traktorleistung
80 – 220 PS
Mischerkompatibilität
PEECON, KUHN (20 m³ und mehr)
Anpassung
Länge, Joch, Spline, Schild
Dokumentation
Lieferung auf Anfrage

Die oben genannten Spezifikationen spiegeln den aktuellen Produktionsaufbau wider. Bei nicht standardmäßiger Schaftlänge oder Jochgröße ist die Zeichnung regiert. Das breitere Sortiment für andere Futtermischwagenmarken, einschließlichSupreme Futtermischwagen, ist auf der Kategorieseite aufgeführt sind, und das passendeFuttermischgetriebebefindet sich auf einer separaten Seite.

So wird die Bestellung bestätigt

Modell und Spline senden

Geben Sie das PEECON-Mischermodell (865/1100/1300/1500) und die Zapfwellenstummelgröße des Traktors an.

Bestätigen Sie den Antriebsstrang

Wir senden die passende Kombination aus CV-Baugruppe, Kupplungsfamilie und Teilenummer zurück.

Zeichnung und Angebot

Für kundenspezifische Längen oder Gabeln wird vor der Produktion eine Zeichnung erstellt. Im Angebot sind Mindestbestellmenge und Vorlaufzeit für die bestätigte Konfiguration aufgeführt.

Produktion und Versand

Standardschächte bewegen sich nach dem bestätigten Zeitplan; Sonderwellen werden nach Genehmigung der Zeichnung verschoben.

MOQ und Lieferzeit werden pro Bestellung angegeben, da sie vom Modell, der Spline-Kombination und davon abhängen, ob Welle ist Standard oder nach Zeichnung gefertigt. Nichts auf dieser Seite legt eine feste Zahl fest, die nicht auch für einen bestimmten Zeitraum gelten würde unterschiedliche Konfiguration. DerZapfwellensortimentSeite listet die anderen Landwirtschaftskategorien auf.

Häufig gestellte Fragen

Welche PEECON-Mischermodelle deckt diese Zapfwelle ab?

Die Modelle 865, 1100, 1300 und 1500. Die Mindestleistung des Traktors beträgt jeweils 95 PS, 135 PS, 180 PS bzw. 200 PS, wie in der Modellmatrix oben aufgeführt. Alle vier verfügen über eine CAT6-Hauptwelle mit konstanter Geschwindigkeit.

Welcher Spline wird auf der Traktorseite und auf der Mischerseite verwendet?

Die meisten Traktoren dieser Baureihe verwenden eine 1.750-20-Keilverzahnung und die meisten Mischer verwenden eine 1.750-6-Eingangswelle. Die traktorseitigen Optionen 1.375-6 (540 U/min) und 1.375-21 (1000 U/min) sind ebenfalls erhältlich. Die Traktorseite und die Mischerseite sind unabhängig voneinander aufeinander abgestimmt – bestätigen Sie beides vor der Bestellung.

Welches Drehmoment haben Welle und Kupplung?

Die CAT6-Hauptwelle ist auf 3.800 Nm Dauerleistung und 4.200 Nm Momentanspitzenleistung ausgelegt. Automatische Abschaltkupplungen der Serie 2500 reichen von 2.500 N·m bis 3.500 N·m. Scherbolzenjoche haben eine Nennkraft von 2.920 N·m.

Können Sie eine nicht standardmäßige Schaftlänge oder ein nicht standardmäßiges Joch liefern?

Ja. Schaftlänge, Jochgröße, Keilwellenkombination und Schildkonfiguration können nach Zeichnung erfolgen. Senden Sie uns die Abmessungen des bestehenden Schachtes oder eine Skizze mit eingezeichneten Gelenkmitten zu und wir bestätigen die Machbarkeit.

Was sind die Mindestbestellmenge und die Vorlaufzeit?

Mindestbestellmenge und Vorlaufzeit werden pro Bestellung bestätigt. Sie hängen vom Modell, der Keilwellenkombination und davon ab, ob es sich um eine Standardwelle oder eine nach Zeichnung gefertigte Welle handelt. Senden Sie uns Ihr Mischermodell und die Zapfwellenverzahnung Ihres Traktors zu und wir erstellen Ihnen ein Angebot mit der Mindestbestellmenge und der Lieferzeit für diese Konfiguration.

Fordern Sie ein Angebot für Ihren PEECON-Mischer an

Senden Sie Ihr PEECON-Mischermodell (865 / 1100 / 1300 / 1500) und die Zapfwellenstummelgröße des Traktors (1.375-6, 1.375-21 oder 1.750-20). Wir bestätigen die Antriebsstrangkombination und die Teilenummer und erstellen ein Angebot mit Mindestbestellmenge und Lieferzeit für diese Konfiguration. Kundenspezifische Längen und Joche werden anhand der Zeichnung angegeben.
