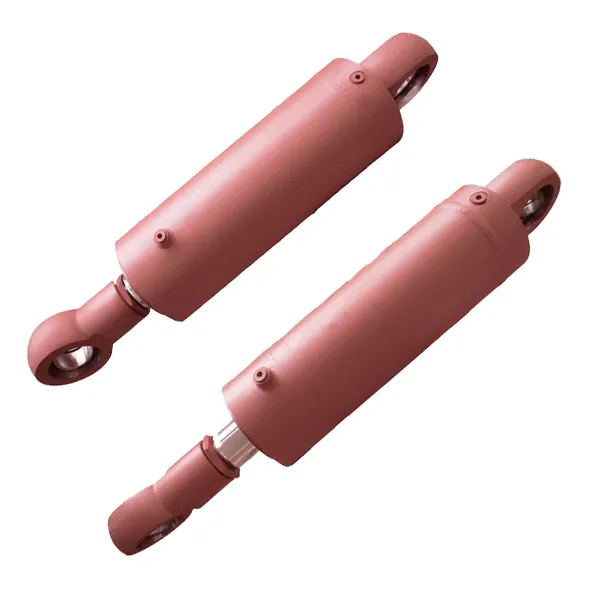

Wie wirkt sich der Betriebsdruck auf die Konstruktion von Hydraulikzylindern aus?

Raydafon Technology Group Co., Limitedhat zwei Jahrzehnte damit verbracht, die Beziehung zwischen Druck und Zylinderleistung zu verfeinern. Der Betriebsdruck ist nicht nur eine Zahl auf einem Datenblatt – er ist die Hauptkraft, die die Materialauswahl, Wandstärke, Dichtungsarchitektur und sogar die Oberflächenbehandlung der Stange bestimmt. Wenn ein Hydraulikzylinder einem höheren Druck ausgesetzt ist, muss jede Komponente neu konzipiert werden, um diese Kraft sicher und effizient aufzunehmen. Unsere Ingenieure sagen oft, dass der Druck die Persönlichkeit eines Hydraulikzylinders bestimmt: Bei Niederdrucksystemen stehen die Kosten im Vordergrund, während Hochdruckkonstruktionen metallurgisches Fachwissen und Toleranzen im Mikrometerbereich erfordern.

In der Praxis stellt sich die Frage „Wie wirkt sich der Betriebsdruck auf die Konstruktion von Hydraulikzylindern aus?“ wird durch die Untersuchung der Spannungsverteilung, der Ermüdungslebensdauer und der Strömungsdynamik beantwortet. Beispielsweise erfordert eine Flasche mit 250 bar einen Zylinder mit deutlich höherer Streckgrenze im Vergleich zu einer 100-bar-Version. Unsere Fabrik inRaydafon nutzt die Finite-Elemente-Analyse, um Spannungs-Hotspots abzubilden. In diesem Artikel werden wir die genauen Parameter, Materialtabellen und technischen Logiken durchgehen, die den Betriebsdruck mit einer Robustheit verbindenHydraulikzylinderDesign. Wir werden auch reale Listen darüber veröffentlichen, wie unser Team Zylinder für Bergbau-, Offshore- und mobile Anwendungen anpasst.

Warum bestimmt der Betriebsdruck die Materialauswahl für einen Hydraulikzylinder?

Das Material eines Hydraulikzylinders ist die erste Verteidigungslinie gegen die enormen Kräfte, die durch unter Druck stehende Flüssigkeiten entstehen. Wenn der Betriebsdruck steigt, nimmt die Belastung des Zylinderrohrs (Ringstress) und der Endkappen linear zu. Bei einem Zylinder mit einem Innendurchmesser von 100 mm verdoppelt die Erhöhung des Drucks von 160 bar auf 320 bar die Kraft, die versucht, den Lauf zum Platzen zu bringen. Deshalb beziehen wir für unsere Fabrik ausschließlich hochwertige Stähle wie E355 oder 27SiMn für Mitteldruckserien, während wir für extreme Drücke (über 400 bar) auf Chrom-Molybdän-Legierungen wie 4140 oder 4340 umsteigen, die wärmebehandelt werden, um Streckgrenzen von über 750 MPa zu erreichen.

Wichtige Materialeigenschaften, die durch Druck beeinflusst werden

• Zugfestigkeit:Die Mindeststreckgrenze muss unter Berücksichtigung eines Sicherheitsfaktors (typischerweise 2,5:1 bis 4:1) die durch den maximalen Betriebsdruck induzierte Spannung übersteigen.
• Schweißbarkeit:Hochfeste Stähle müssen oft vorgewärmt und nach dem Schweißen behandelt werden, um Risse zu vermeiden – entscheidend für die Druckhaltung.
• Härte:Bei Drücken über 300 bar muss die Innenfläche möglicherweise durch Induktion gehärtet werden, um einer Mikroverschweißung durch Verunreinigungen zu widerstehen.
• Ermüdungsausdauer:Druckzyklen verursachen fortschreitende Schäden; Materialien mit feiner Kornstruktur (wie die von Raydafon Technology Group Co.,Limited verwendeten) widerstehen der Rissbildung.

Unser Designteam verwendet die folgende Tabelle als Kurzreferenz während der ersten Angebotsphase. Es zeigt, wie der Betriebsdruck die Materialqualität für einen typischen Hydraulikzylinder mit 80 mm Bohrung verschiebt.

Über den Lauf hinaus entwickelt sich auch das Kolbenstangenmaterial weiter. Für einen Hochdruck-Hydraulikzylinder verwendet unser Werk induktionsgehärteten 1045- oder Edelstahl 17-4PH, um Riefenbildung unter erhöhter Stangenbelastung zu vermeiden. Im Jahr 2024 führte Raydafon Technology Group Co.,Limited einen proprietären mikrolegierten Stahl für Zylinder ein, die in mobilen Anwendungen kontinuierlich bei 350 bar betrieben werden. Diese Änderung erhöhte die Ermüdungslebensdauer um 40 %, während gleichzeitig die Bearbeitbarkeit erhalten blieb. Zusammenfassend stellt sich die Frage „Warum Material?“ wird direkt durch Druck beantwortet: Mehr Druck erfordert stärkere, zähere und ermüdungsbeständigere Legierungen. Ohne das richtige Material würde ein Zylinder entweder nachgeben oder katastrophal platzen.

Wie berechnet man die Wandstärke anhand des Betriebsdrucks?

Die Berechnung der Wandstärke ist ein grundlegender Schritt bei der Konstruktion von Hydraulikzylindern und wird direkt vom Betriebsdruck gesteuert. Die in unserer Konstruktionsabteilung verwendete klassische Formel basiert auf der Lame-Gleichung für dickwandige Zylinder. Aus praktischen Gründen verwenden wir jedoch eine vereinfachte Version:t = (P × D) / (2 × σ_allow)Dabei ist P der Druck, D der Bohrungsdurchmesser und σ_allow die zulässige Spannung des Materials (Streckgrenze/Sicherheitsfaktor). Aber das ist nur der Ausgangspunkt.

Bei Raydafon Technology Group Co.,Limited wenden wir immer zusätzliche dynamische Faktoren an, da der Druck selten statisch ist. Staudrücke (Druckspitzen) können das 1,5-fache des Nennbetriebsdrucks betragen. Daher umfassen unsere Hydraulikzylinderkonstruktionen:

• Berechnungen der Mindestwand basieren auf dem Spitzendruck, nicht auf dem Nenndruck.Beispielsweise zwingt uns ein System, das bei 250 bar mit Spitzen bis zu 400 bar betrieben wird, dazu, für 400 bar auszulegen und dann die Leistung für die zyklische Lebensdauer herabzusetzen.
• Abstufung des Außendurchmessers:Standardgrößen haben oft diskrete Außendurchmesserschritte. Unser Werk wählt das nächstgrößere Standardrohr aus, wenn die berechnete Wand 90 % einer Standardgröße überschreitet, wodurch ein Sicherheitsspielraum gewährleistet ist.
• Stärke der Endkappe:Druck wirkt auch auf Kappen; Mithilfe der FEA bestimmen wir die Verschraubungsmuster und die Kappendicke, die bei hohem Druck oft 20–30 % dicker als der Zylinder ist
•


Schritt-für-Schritt-Anleitung in unserer Fabrik

Wie Sie sehen, löst der Betriebsdruck eine Kette von Berechnungen aus, die dynamische Belastung, Fertigungstoleranzen und sogar Wärmebehandlungsverzug berücksichtigen. Unsere Fabrik hat kürzlich eine Reihe von ausgeliefertHydraulikzylinderfür eine 500-bar-Presse; Die Wandstärke überstieg bei einer 160-mm-Bohrung bei Verwendung von geschmiedetem 4340 35 mm. In diesem Fall wurde jeder Millimeter durch Lame-Analyse gerechtfertigt und durch Ultraschallprüfung überprüft. Das Fazit: Höherer Druck erzwingt dickere Wände, aber intelligentes Design berücksichtigt auch Gewichts- und Kostenoptimierung. Raydafon Technology Group Co.,Limited gleicht diese Faktoren ständig aus, um kompakte und dennoch langlebige Zylinder herzustellen.

Welche Dichtungstechnologien sind für hohe Betriebsdrücke erforderlich?

Dichtungen sind die empfindlichsten und zugleich kritischsten Komponenten, wenn der Druck steigt. Ein Hydraulikzylinder ist auf Dichtungen angewiesen, um Flüssigkeiten ohne Leckage zu halten, selbst unter extremen Drücken und Temperaturen. Bei niedrigen Drücken (unter 100 bar) könnten einfache Nitril-O-Ringe mit Sicherung ausreichen. Doch mit steigendem Betriebsdruck wird die Extrusion zur Hauptgefahr. Das Dichtungsmaterial muss hart genug sein, um der Spaltextrusion zu widerstehen, aber dennoch flexibel genug, um den Kontakt aufrechtzuerhalten. Unsere Ingenieure bei Raydafon Technology Group Co.,Limited verwenden Polyurethan (PU) und PTFE-basierte Verbindungen für Drücke über 250 bar.

Auswahlkriterien für druckgesteuerte Dichtungen

• Kontrolle des Extrusionsspalts:Höherer Druck öffnet mikroskopisch kleine Lücken zwischen Metallteilen. Für einen 400-bar-Hydraulikzylinder spezifizieren wir Anti-Extrusionsringe (Stützringe) aus PEEK oder Bronze.
• Reibung und Verschleiß:Hoher Druck erhöht die Aktivierung der Dichtung; Auf Kolbendichtungen werden spezielle reibungsarme Beschichtungen wie PTFE-Bronze aufgetragen, um Ruckgleiten zu vermeiden.
• Temperaturanstieg:Druck verursacht Hitze; Unser Werk wählt Dichtungen aus, die für den Dauerbetrieb bei 120 °C ausgelegt sind, und verwendet HNBR oder FKM, wenn die Öltemperatur hoch ist.
• U-Cup vs. Kolbendichtung:Bei Drücken über 300 bar verwenden wir häufig eine Kombination aus einer druckvorgespannten U-Dichtung und einem Verschleißring zur Führung des Kolbens.

In der folgenden Tabelle fassen wir typische Dichtungsanordnungen zusammen, die von unserem Designteam verwendet werden und in direktem Zusammenhang mit den Betriebsdruckbereichen stehen:

Darüber hinaus ist die Oberflächenbeschaffenheit unter hohem Druck von entscheidender Bedeutung. Unser Werk verlangt eine Staboberfläche von 0,2 µm Ra, damit die Dichtungen einem Druck von 400 bar standhalten. Um die Reibung zu reduzieren, wenden wir auch eine Verchromung oder Nitrierung an. Für ein aktuelles Projekt bei Raydafon Technology Group Co.,Limited haben wir eine Tandem-Dichtungsanordnung für einen 500-bar-Hydraulikzylinder entwickelt, der in Offshore-Spannern verwendet wird; Es umfasste vier Stützringe und eine Druckentlastungsnut. Ohne diesen speziellen Ansatz würde die Dichtung in Sekundenschnelle extrudieren. Der Betriebsdruck bestimmt also direkt nicht nur das Material, sondern die gesamte Architektur des Dichtungssystems und gewährleistet so eine leckagefreie Leistung über Millionen von Zyklen.

Zusammenfassung: Druck als Hauptvariable bei der Konstruktion von Hydraulikzylindern

Der Betriebsdruck ist der einflussreichste Faktor bei der Konstruktion von Hydraulikzylindern. Von der Auswahl hochfester legierter Stähle bis zur präzisen Berechnung der Wandstärke mithilfe der Lame-Theorie und von der Auswahl von Mehrkomponenten-PTFE-Dichtungen bis zur Ermüdungsanalyse von Endkappen – jede Entscheidung ergibt sich aus der Frage „Wie viel Bar?“. Bei Raydafon Technology Group Co.,Limited haben wir Zylinder für Drücke von 50 bar bis 700 bar entwickelt, und jedes Projekt bestätigt erneut, dass das Ignorieren von Druckeffekten zum Scheitern führt. Indem wir den Druck durch robuste Materialien, intelligente Wandgrößen und fortschrittliche Dichtungen respektieren, liefern wir Hydraulikzylinder, die sowohl sicher als auch effizient sind. Unsere Fabrik integriert Druckdaten in jedes CAD-Modell und jede Qualitätsprüfung und stellt so sicher, dass das Endprodukt den realen Bedingungen standhält. Bei der Raydafon Technology Group Co.,Limited erzählt jeder von uns konstruierte Hydraulikzylinder die Geschichte der Druckbeherrschung. Ganz gleich, ob Sie einen Hochleistungszylinder für den Bergbau oder eine Kompakteinheit für die Industrieautomation benötigen, unser Team steht Ihnen mit 20 Jahren Erfahrung gerne zur Seite.Kontaktieren Sie noch heute unser Werk.
