Hydraulikzylinder zum Lenken und Heben des Hecks des Traktors
  • Hydraulikzylinder zum Lenken und Heben des Hecks des TraktorsHydraulikzylinder zum Lenken und Heben des Hecks des Traktors
  • Hydraulikzylinder zum Lenken und Heben des Hecks des TraktorsHydraulikzylinder zum Lenken und Heben des Hecks des Traktors

Hydraulikzylinder zum Lenken und Heben des Hecks des Traktors

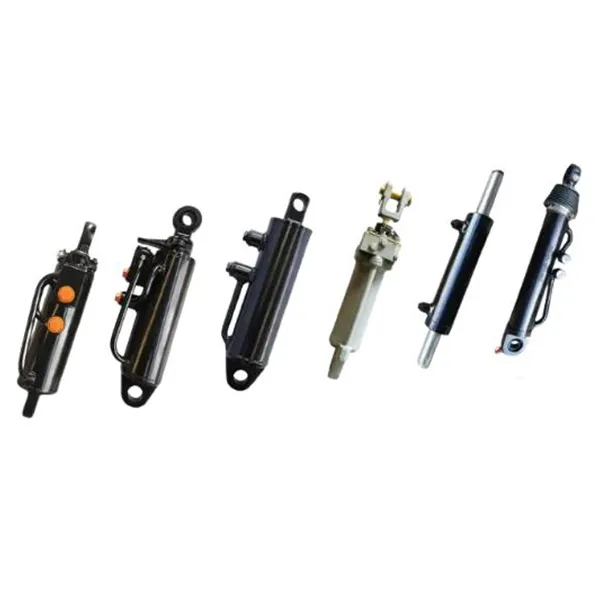

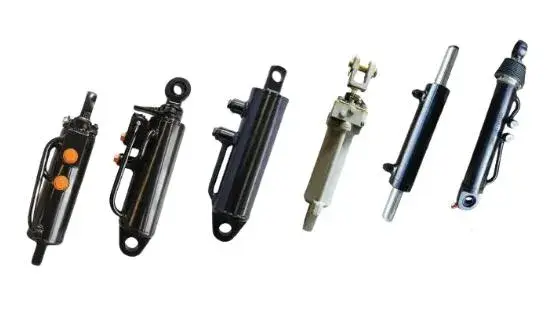

Hydraulikzylinder für Traktorlenkung und Heckanhebung – 7 Standardmodelle mit Bohrung 40–80 mm, Stange 20–35 mm, Hub 120–200 mm und Montageabstand 301–532 mm. Zu den Modellen mit Heckanhebung gehören der Ersatz 800.55A.01 sowie Links-/Rechtspaare für Doppelzylindergestänge; Modelle mit Vorderachslenkung nutzen einen kürzeren Hub für eine schnellere Radreaktion. Zylinderkörper bestehen aus verdicktem legiertem Stahl mit einer gehärteten, geschliffenen Stange und einem Staubabstreifer vor der Hauptdichtung. Senden Sie Ihr altes Zylindermodell oder dessen Bohrung, Hub und Montageabstand – wir bestätigen das passende Modell und senden innerhalb von 24 Stunden ein Werksangebot.

OEM-Ersatz · Agrarhydraulik

Hydraulikzylinder für Traktorlenkung und Heckanhebung – 7 Modelle, 40–80 mm Bohrung, 301–532 mm Montage

Der Hydraulikzylinder eines Traktors fällt auf dem Feld aus einem von drei Gründen aus: Die Bohrung ist für das Heben zu klein Belastung, die Stangendichtung kann Staub und Schlamm nicht standhalten oder der Montageabstand passt nicht zum Gestänge schon haben. Auf dieser Seite sind sieben Standardmodelle aufgeführt, die die Vorderachslenkung und die Dreipunktanhebung hinten abdecken auf gängigen Traktorplattformen, wobei Bohrung, Stange, Hub und Montageabstand jeweils angegeben sind, damit Sie eine zuordnen können Ersatz vor der Bestellung.

7Standardmodelle
40–80 mmBohrungsdurchmesser
20–35 mmStabdurchmesser
120–200 mmSchlaganfall
301–532 mmMontageabstand
2Funktionstypen
BrauchBohrung, Hub, Anschlüsse

Modelltabelle – Bohrung, Stange, Hub und Montageabstand

Sieben Standardmodelle für Traktorheckanhebung und Vorderachslenkung
Modell Bohrung (mm) Stange (mm) Hub (mm) Montageabstand (mm) Funktion
HSG55/32×125-324 55 32 125 324 Hinterer Hubzylinder des Traktors (linkes/rechtes Paar)
HSG63/32×125-324 63 32 125 324 Hinterer Hubzylinder des Traktors (linkes/rechtes Paar)
HSG63/35×120-301 63 35 120 301 Hinterer Hubzylinder des Traktors (linkes/rechtes Paar)
HSG80/32×200-532 80 32 200 532 800.55A.01 Hinterer Hubzylinder
HSG40/20×175-323 40 20 175 323 Lenkzylinder für die Vorderachse des Traktors
HSG40/25×176-520 40 25 176 520 Lenkzylinder für die Vorderachse des Traktors
HSG50/30×175-465 50 30 175 465 Lenkzylinder für die Vorderachse des Traktors

Andere Kombinationen von Bohrung, Stange, Hub und Montageabstand können nach Zeichnung hergestellt werden. Wenn Ihre Verknüpfung a verwendet Wenn Sie einen anderen Stiftdurchmesser oder Anschlusswinkel benötigen, senden Sie uns die Abmessungen zu und wir bestätigen Ihnen vorab den passenden Zylinder Produktion.

Spezifikationszusammenfassung nach Funktion

Was ändert sich zwischen der Heckhub- und der Lenkgruppe?
Funktionsgruppe Bohrbereich Rutensortiment Hubbereich Typische Verwendung
Hubzylinder hinten 55 – 80 mm 32 – 35 mm 120 – 200 mm Dreipunktgestänge, schwerer Gerätehub, 800.55A.01-Ersatz
Lenkzylinder der Vorderachse 40 – 50 mm 20 – 30 mm 175 – 176 mm Hydrostatische Lenkung an der Vorderachse, enge Wendemanöver

Modelle mit Heckhub verwenden eine größere Bohrung, da die Hublast beim Transport auf der Zylinderstange lastet. Lenkungsmodelle verwenden eine kleinere Bohrung und einen längeren Hub, um eine schnellere Änderung des Radwinkels bei geringerem Durchfluss zu ermöglichen.

Was beim Austausch eines Traktorzylinders wichtig ist

01

Die Bohrungsgröße bestimmt die Hubkraft

Die Hubkraft ist die Bohrungsfläche multipliziert mit dem Hydraulikdruck. Ein Hinterhubzylinder mit 55 mm Bohrung und ein 80 mm Bohrzylinder, die mit der gleichen Traktorhydraulik betrieben werden, erzeugen nicht die gleiche Hubkapazität. Wenn ja Wenn Sie einen verschlissenen Zylinder austauschen und sich das Gerät nur langsam anheben lässt, überprüfen Sie die Bohrungs- und Stangenabmessungen Vergleichen Sie zunächst die Tabelle, bevor Sie davon ausgehen, dass die Pumpe fehlerhaft ist. DerHydraulikzylinder für TraktorenAuf der Kategorieseite wird das größere Sortiment aufgeführt, wenn keines der sieben Modelle mit Ihrer Verknüpfung übereinstimmt.

02

Stangenoberfläche und Dichtungsqualität entscheiden über die Lebensdauer

Ein Traktorzylinder arbeitet in Staub, Gülle und Düngerspray. Die Rute ist die erste Oberfläche, die leidet: Sobald Lochfraß auftritt, kann die Lippendichtung nicht mehr halten und Öl rinnt am Abstreifer vorbei. Dieser Zylinder verwendet ein gehärtetes, Erdungsstab mit einer mehrschichtigen Korrosionsschutzbeschichtung, gepaart mit einem Staubabstreifer vor der Hauptdichtung Abrasive Partikel werden gestoppt, bevor sie die Dichtlippe erreichen. Speziell für die Lenkseite siehe dieLenkhydraulikzylinderSeite.

03

Der Montageabstand muss mit dem Gestänge übereinstimmen, nicht mit der Modellbezeichnung

Zwei Zylinder können die gleiche Bohrung und den gleichen Hub haben, aber unterschiedliche geschlossene Zentren verwenden. Wenn der Montageabstand falsch ist, erreicht das Gestänge nicht den vollen Hub oder erreicht den Tiefpunkt, bevor das Gerät angehoben wird. Der Tisch Oben ist für jedes Modell der Montageabstand angegeben, denn das ist das Maß, das darüber entscheidet, ob Zylinderschrauben an. Für Hebeaufgaben über den Dreipunktanbau hinaus ist derhydraulischer HubzylinderReichweite deckt längere Hübe und höhere Tonnagen ab.

04

Portposition und Pingröße sind die Anpassungspunkte

Wenn ein Traktor älter ist oder importiert wird, ist der Originalzylinder möglicherweise nicht mehr verfügbar. Backbordwinkel, Backbord Gewinde, Stiftdurchmesser und Ösenweite können an das vorhandene Gestänge angepasst werden, sodass der Zylinder passt ohne den Traktor zu verändern. Schicken Sie uns ein Foto oder eine Skizze des alten Zylinders mit markierten Maßen wird bestätigen, ob ein Standardmodell funktioniert oder ein modifiziertes Modell erforderlich ist. Durchsuchen Sie die vollständige SeiteHydraulikzylinderKatalog für andere mobile und landwirtschaftliche Anwendungen.

Wo diese Zylinder verwendet werden

Dreipunktanhebung hinten

Pflüge, Eggen, Sämaschinen und Ballenpressen werden am Heckkraftheber transportiert. Der linke und der rechte Zylinder werden als Paar geliefert, wenn der Traktor zwei Hubzylinder verwendet.

Vorderachslenkung

Hydrostatische Lenkung bei Traktoren, die einen doppeltwirkenden Zylinder an der Vorderachse verwenden. Kürzerer Hub, schnellere Reaktion, engerer Wenderadius am Vorgewende.

OEM-Ersatz

Direkter Ersatz für 800.55A.01 und gängige Teilenummern der HSG-Serie. Montageabstand und Anschlussposition vor dem Versand anhand des Originals überprüft.

Maßgeschneiderte landwirtschaftliche Gebäude

Spezielle Erntemaschinen, Sprühgeräte und Lader, die eine nicht standardmäßige Bohrung, einen nicht standardmäßigen Hub oder ein nicht standardmäßiges Stangenende benötigen. Nach Zeichnung mit der gleichen Dichtungs- und Stangenbehandlung hergestellt.

Passen Sie einen Zylinder an Ihr Traktorgestänge an

Senden Sie die Modellnummer oder die Bohrung, Stange, den Hub und den Montageabstand Ihres alten Zylinders. Das werden wir Bestätigen Sie das passende Modell, überprüfen Sie die Anschluss- und Stiftabmessungen und senden Sie – normalerweise – direkt ein Angebot ab Werk ab innerhalb von 24 Stunden. Kundenspezifische Bohrungen und Hübe sind auf Anfrage erhältlich.
