Was beeinflusst die Tragfähigkeit von Kegelrädern?

Kegelräder spielen eine entscheidende Rolle bei der Übertragung von Bewegung und Drehmoment zwischen sich kreuzenden Wellen, insbesondere in Hochleistungsindustriesystemen wie Automobilantriebssträngen, Bergbaumaschinen, Schiffsantrieben, Robotik und automatisierten Maschinen. Wenn Ingenieure die Leistung bewerten, stellt sich immer eine Kernfrage: Was beeinflusst die Belastbarkeit von Kegelrädern? Die Antwort liegt in einer Kombination aus Materialwissenschaft, Zahnradgeometrie, Wärmebehandlung, Oberflächenveredelung, Schmierung und Präzisionsfertigungsstandards. Die Tragfähigkeit wird niemals durch einen einzelnen Parameter bestimmt. Es ist das Ergebnis einer umfassenden Ingenieursbilanz.

Bei Raydafon Technology Group Co., Limited entwickeln und fertigen wir Präzisionsgetriebesysteme für anspruchsvolle Anwendungen, bei denen Drehmomentstabilität, Ermüdungsbeständigkeit und lange Lebensdauer nicht verhandelbar sind. Unser Ingenieurteam ist sich darüber im Klaren, dass die Tragfähigkeit einen direkten Einfluss auf Zuverlässigkeit, Betriebssicherheit und Gesamtlebenszykluskosten hat. Durch kontrollierte Produktionsprozesse in unserer Fabrik, fortschrittliche Inspektionssysteme und ein optimiertes Zahngeometriedesign stellen wir sicher, dass jedes Präzisionsgetriebe internationalen Standards für Festigkeit und Haltbarkeit entspricht. Dieser Artikel bietet eine ausführliche technische Erklärung der EinflussfaktorenKegelradgetriebeBelastbarkeit und wie eine professionelle Fertigung eine gleichbleibende Leistung gewährleistet.

Inhaltsverzeichnis

• Welche Rolle spielen Materialauswahl und Wärmebehandlung für die Belastbarkeit?
• Wie beeinflusst die Zahnradgeometrie die Lastverteilung von Kegelrädern?
• Warum bestimmt die Fertigungspräzision die tatsächliche Lastleistung?
• Zusammenfassung
• FAQ

Welche Rolle spielen Materialauswahl und Wärmebehandlung für die Belastbarkeit?

Die Materialauswahl ist die Grundlage für die Belastbarkeit von Kegelrädern. Die mechanische Festigkeit, das Härteprofil, die Ermüdungsbeständigkeit und die Schlagzähigkeit eines Zahnrads werden hauptsächlich durch sein Grundmaterial und die anschließende Wärmebehandlung bestimmt. Ohne die richtige Materialkonstruktion kann selbst die genaueste Zahnradgeometrie hohen Drehmomenten oder zyklischen Belastungen nicht standhalten.

1. Gängige Materialien für Hochlast-Kegelräder

In unserer Fabrik produzieren wir normalerweisePräzisionsgetriebeProdukte aus folgenden legierten Stählen:

• 20CrMnTi für aufgekohlte Zahnräder, die eine hohe Oberflächenhärte erfordern
• 42CrMo für mittlere bis hohe Drehmomentübertragung
• 18CrNiMo7-6 für Schwerindustrie- und Bergbauanwendungen
• Varianten aus Edelstahllegierungen für korrosive Umgebungen

Jedes Material bietet ein anderes Gleichgewicht zwischen Kernzähigkeit und Oberflächenhärte. Zum Beispiel:

2. Wärmebehandlungsprozesse, die die Belastbarkeit verbessern

Die Wärmebehandlung hat direkten Einfluss auf die Biegewechselfestigkeit und die Oberflächenkontaktfestigkeit. Zu den wichtigsten Prozessen in unserer Fabrik gehören:

• Aufkohlen zur Erhöhung des Oberflächenkohlenstoffgehalts
• Abschrecken zur Verbesserung der Härte
• Anlassen zur Reduzierung der Sprödigkeit
• Nitrieren für Verschleißfestigkeit
• Induktionshärten zur lokalen Verstärkung

Aufgekohlte Zahnräder entwickeln eine harte Außenschicht, die gegen Lochfraß beständig ist, während gleichzeitig ein robuster Kern erhalten bleibt, der Stoßbelastungen absorbieren kann. Dieses Dual-Struktur-Design erhöht die Tragfähigkeit erheblich. Raydafon Technology Group Co.,Limited kontrolliert sorgfältig die Aufkohlungstiefe, typischerweise zwischen 0,8 mm und 1,5 mm, abhängig von der Modulgröße.

3. Normen für Ermüdungsfestigkeit und Belastungsbewertung

Die Belastbarkeit von Kegelrädern wird nach ISO- und AGMA-Standards berechnet. Es werden zwei Hauptfehlermodi berücksichtigt:

• Biegeermüdungsversagen an der Zahnwurzel
• Kontaktermüdungsversagen an der Zahnflanke

Eine falsche Materialauswahl senkt beide Widerstandswerte. Unsere Präzisionsgetriebelösungen werden vor dem Versand einer metallografischen Inspektion und Härteprüfung unterzogen, um die strukturelle Konsistenz zu überprüfen. Letztendlich bestimmen Material und Wärmebehandlung das theoretische maximale Drehmoment, das ein Zahnrad übertragen kann. Ohne eine korrekte Metallurgie können Verbesserungen der Geometrie und der Schmierung schwache strukturelle Grundlagen nicht ausgleichen.

Wie beeinflusst die Zahnradgeometrie die Lastverteilung von Kegelrädern?

Während das Material für Festigkeit sorgt, bestimmt die Geometrie, wie diese Festigkeit genutzt wird. Eine schlechte Lastverteilung über die Zahnoberflächen verringert die tatsächliche Tragfähigkeit drastisch. Selbst hochfester Stahl versagt vorzeitig, wenn die Spannungskonzentration zu hoch ist.

1. Wichtige geometrische Parameter

Die folgenden Parameter beeinflussen die Belastbarkeit von Kegelrädern:

• Modul
• Anzahl der Zähne
• Druckwinkel
• Spiralwinkel
• Gesichtsbreite
• Modifikation des Zahnprofils

Ein größeres Modul erhöht die Zahndicke und verbessert so die Biegefestigkeit. Eine größere Schlagflächenbreite verteilt die Last auf eine größere Kontaktfläche. Diese Anpassungen müssen jedoch mit den Einschränkungen des Systemdesigns im Einklang stehen.

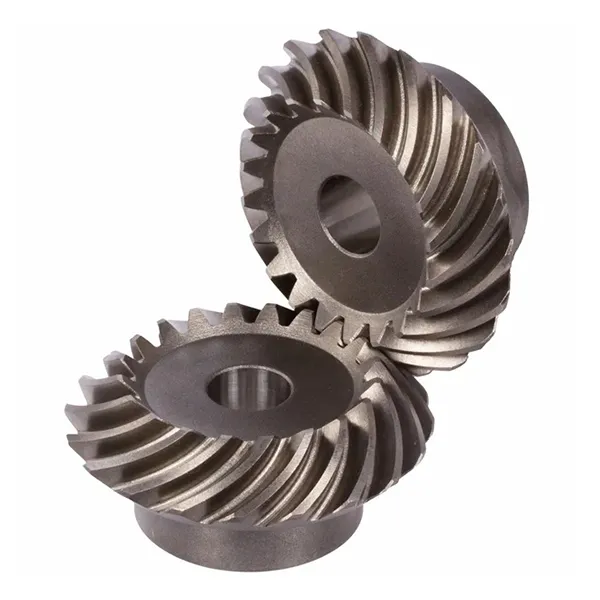

2. Spiralkegelräder im Vergleich zu geraden Kegelrädern

Spiralkegelräder bieten aufgrund des allmählichen Zahneingriffs im Allgemeinen eine höhere Belastbarkeit im Vergleich zu geraden Kegelrädern. Dadurch werden Stoßbelastung und Lärm reduziert.Raydafon Technology Group Co., Limitedist auf die Herstellung von Spiral-Präzisionsgetrieben für Systeme mit hohem Drehmoment spezialisiert.

3. Laden Sie die Kontaktmusteroptimierung

Korrekte Zahnkontaktmuster verhindern lokale Überlastungen. Unsere Fabrik verwendet Software zur Zahnradkontaktanalyse, um Folgendes zu simulieren:

• Übertragungsfehler
• Lastverteilung unter Drehmoment
• Einfluss der Wärmeausdehnung
• Wellendurchbiegungseffekte

Mikrogeometriemodifikationen wie Balligkeit und Steigungskorrektur tragen dazu bei, Kontaktspannungen auszugleichen. Dadurch wird die Betriebsbelastbarkeit direkt verbessert, indem vorzeitiger Lochfraß verhindert wird.

4. Technische Parameter unseres Kegelpräzisionsgetriebes

Durch die Optimierung der Geometrie stellen wir sicher, dass jedes Präzisionsgetriebe auch bei Spitzendrehmoment innerhalb sicherer Belastungsgrenzen arbeitet.

Warum bestimmt die Fertigungspräzision die tatsächliche Lastleistung?

Die theoretische Belastbarkeit eines Kegelrads kann nur erreicht werden, wenn die Fertigungsgenauigkeit streng kontrolliert wird. Abweichungen im Zahnprofil, Teilungsfehler, Unrundheit oder Oberflächenbeschaffenheit verringern die tatsächliche Tragfähigkeit erheblich.

1. Bearbeitungsgenauigkeit

Eine hohe Belastbarkeit erfordert eine strenge Toleranzkontrolle. Unsere Fabrik verwendet:

• CNC-Spiralkegelrad-Fräsmaschinen
• Fünfachsige Bearbeitungszentren
• Zahnradschleifmaschinen
• CMM-Inspektionssysteme

Raydafon unterhält eine strenge Kontrolle der Maßtoleranzen, um eine konsistente Zahngeometrie über Chargen hinweg sicherzustellen.

2. Oberflächenbearbeitung und Schleifen

Geschliffene Zahnräder weisen eine geringere Reibung und eine bessere Kontaktverteilung auf. Präzisionsschleifen verbessert:

• Stabilität des Kontaktverhältnisses
• Lärmreduzierung
• Schmierfilmbildung
• Ermüdungsleben

Aus diesem Grund werden unsere Präzisionsgetriebelösungen für Hochgeschwindigkeitsanwendungen vollständig geschliffen und nicht nur gefräst.

3. Qualitätsprüfung und -prüfung

Die Validierung der Lastleistung umfasst:

• Prüfung des Zahnkontaktmusters
• Härtemessung
• Magnetpulverprüfung
• Dynamisches Auswuchten

Raydafon Technology Group Co., Limited führt vor dem Versand eine mehrstufige Inspektion durch. Dadurch wird sichergestellt, dass sich die Tragfähigkeitsberechnungen auf die tatsächliche Betriebshaltbarkeit übertragen lassen. Fertigungspräzision schließt die Lücke zwischen Design und Feldleistung. Selbst hochwertige Materialien können eine schlechte Bearbeitungsqualität nicht ausgleichen.

Zusammenfassung

Was beeinflusst die Tragfähigkeit von Kegelrädern? Die Antwort liegt in einer Kombination aus Materialstärke, optimierter Geometrie, kontrollierter Wärmebehandlung, Oberflächenveredelung und strenger Fertigungspräzision. Jeder Faktor trägt zur Biegeermüdungsbeständigkeit und zur Haltbarkeit des Oberflächenkontakts bei. Bei Raydafon Technology Group Co.,Limited integrieren wir metallurgisches Fachwissen, fortschrittliche Bearbeitungstechnologie und strenge Inspektionsstandards, um leistungsstarke Präzisionsgetriebesysteme herzustellen, die auf industrielle Anforderungen zugeschnitten sind.

Wenn Sie Getriebelieferanten für Anwendungen mit hohem Drehmoment bewerten, steht Ihnen unser Ingenieurteam gerne zur Verfügung, um Ihr Projekt mit technischer Beratung und kundenspezifischer Produktion zu unterstützen.Kontaktieren Sie Raydafon Technology Group Co., LimitedBesprechen Sie noch heute Ihre Anforderungen und erhalten Sie ein detailliertes Angebot.

FAQ

F1: Was beeinflusst die Belastbarkeit von Kegelrädern in industriellen Anwendungen am stärksten?
Die Materialfestigkeit und die Qualität der Wärmebehandlung haben in der Regel den größten Einfluss, da sie die Biegeermüdung und den Oberflächenkontaktwiderstand bestimmen. Allerdings müssen Geometrie und Bearbeitungspräzision zu den Materialeigenschaften passen, um eine Volllastleistung zu erreichen.

F2: Wie verbessert eine Wärmebehandlung die Belastbarkeit von Kegelrädern?
Durch die Wärmebehandlung wird die Oberflächenhärte erhöht und gleichzeitig ein robuster Kern erhalten. Diese Doppelstruktur verhindert Zahnwurzelfrakturen und Oberflächenvertiefungen bei wiederholten Drehmomentzyklen.

F3: Beeinflusst die Genauigkeitsstufe des Getriebes die Tragfähigkeit?
Ja. Höhere Genauigkeit reduziert Spannungskonzentration und ungleichmäßige Lastverteilung. Dadurch kann das Getriebe ohne vorzeitigen Verschleiß sicher näher an seiner theoretischen Belastungsgrenze arbeiten.

F4: Warum wird ein Spiralkegelrad für Hochlastsysteme bevorzugt?
Spiralkegelräder greifen allmählich ein und verteilen die Kraft gleichmäßiger über die Zahnoberfläche. Dies reduziert die Stoßbelastung und erhöht die effektive Belastbarkeit im Vergleich zu geraden Kegelrädern.

F5: Können sich die Schmierbedingungen auf die Belastbarkeit des Kegelradgetriebes auswirken?
Eine ordnungsgemäße Schmierung verhindert den Kontakt von Metall auf Metall und verringert die Oberflächenermüdung. Eine unzureichende Schmierung erhöht Reibung und Hitze, verringert die effektive Belastbarkeit und verkürzt die Lebensdauer.
